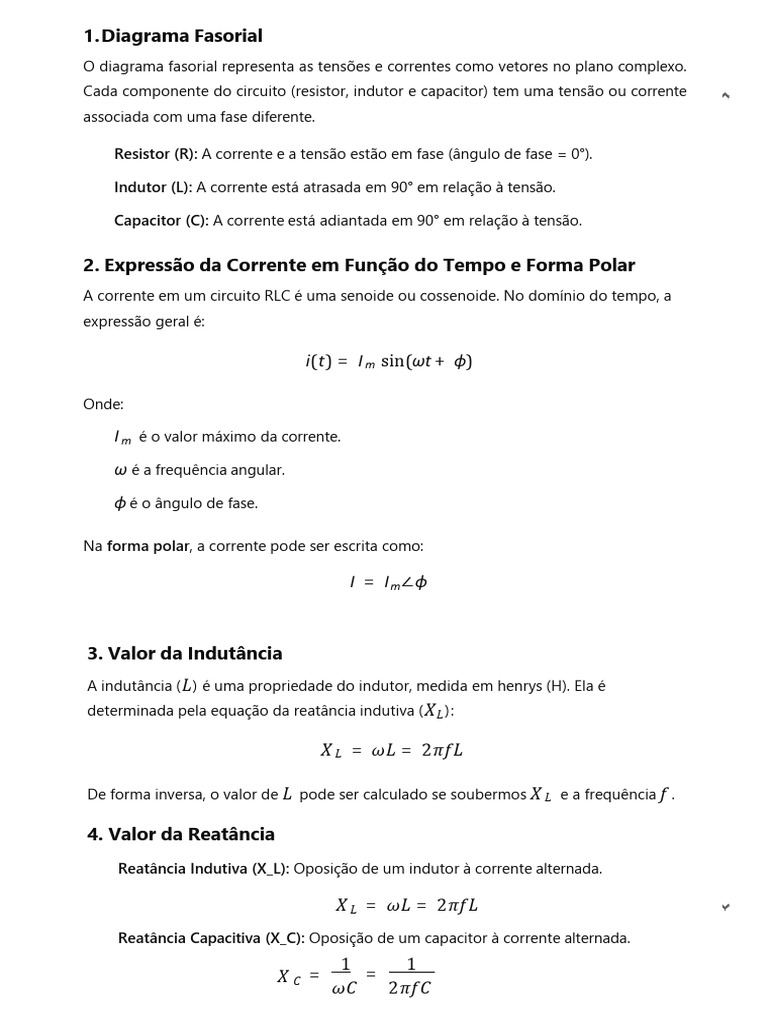

1.
Diagrama Fasorial
O diagrama fasorial representa as tensões e correntes como vetores no plano complexo.
Cada componente do circuito (resistor, indutor e capacitor) tem uma tensão ou corrente
associada com uma fase diferente.
Resistor (R): A corrente e a tensão estão em fase (ângulo de fase = 0°).
Indutor (L): A corrente está atrasada em 90° em relação à tensão.
Capacitor (C): A corrente está adiantada em 90° em relação à tensão.
2. Expressão da Corrente em Função do Tempo e Forma Polar
A corrente em um circuito RLC é uma senoide ou cossenoide. No domínio do tempo, a
expressão geral é:
i(t) = I m sin(ωt + ϕ)
Onde:
I m é o valor máximo da corrente.
ω é a frequência angular.
ϕ é o ângulo de fase.
Na forma polar, a corrente pode ser escrita como:
I = I m ∠ϕ
3. Valor da Indutância
A indutância ( L ) é uma propriedade do indutor, medida em henrys (H). Ela é
determinada pela equação da reatância indutiva ( X L ):
X L = ωL = 2πf L
De forma inversa, o valor de L pode ser calculado se soubermos X L e a frequência f .
4. Valor da Reatância
Reatância Indutiva (X_L): Oposição de um indutor à corrente alternada.
X L = ωL = 2πf L
Reatância Capacitiva (X_C): Oposição de um capacitor à corrente alternada.
1 1
XC = =
ωC 2πf C
5. Impedância Complexa
A impedância total do circuito RLC é expressa em forma complexa, combinando a
resistência R , a reatância indutiva X L , e a reatância capacitiva X C . Para um circuito RLC
em série, a impedância é:
Z = R + j(XL − X C )
Onde j é a unidade imaginária. Na forma polar:
Z = ∣Z∣∠θ
Com:
∣Z∣ = R 2 + ( X L − X C )2
XL − X C
θ = tan −1 ( )
R
6. Expressões i(t), i R (t) e i L (t)
A corrente total no circuito pode ser expressa como:
i(t) = I m sin(ωt + ϕ)
Corrente no resistor:
VR
i R (t) = = I m sin(ωt)
R
Corrente no indutor:
VL
i L (t) = = I m sin (ωt + 90∘ )
XL
7. Tensão do Gerador na Forma Polar
A tensão do gerador é frequentemente dada em forma polar. Por exemplo, se uma
tensão V = 48∠ − 60∘ V é aplicada, isso significa que a magnitude da tensão é 48 V,
com um ângulo de fase de -60°.
8. Potências Aparente, Ativa e Reativa
Potência Aparente (S):
S = VrmsIrms
Na forma polar:
S = ∣S∣∠ϕ
Potência Ativa (P): É a parte real da potência, associada ao resistor.
P = VrmsIrms cos(ϕ)
Potência Reativa (Q): É a parte imaginária da potência, associada ao capacitor e
indutor.
Q = VrmsIrms sin(ϕ)
9. Exemplo: Corrente com Capacitor Ideal
Dado:
Capacitância: C = 5, 6 nF = 5, 6 × 10−9 F
Tensão: V = 48∠ − 60∘ V
Frequência: f = 60 Hz
1. Reatância Capacitiva:
1 1
XC = = ≈ 474, 49 Ω
2πf C 2π × 60 × 5, 6 × 10−9
2. Corrente (Forma Polar): Usamos a fórmula I = V
XC :
48∠ − 60∘
I = ≈ 0, 101∠ − 60◦A
474, 49
Então, a corrente em forma polar é I = 0, 101∠ − 60∘ A.
