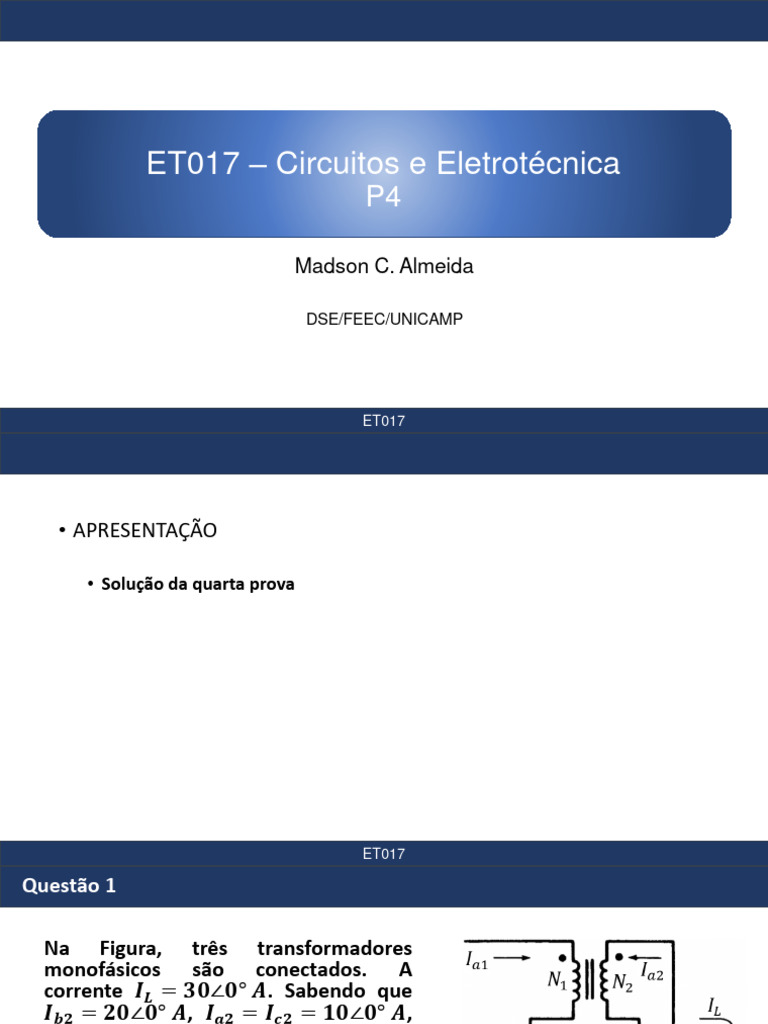

ET017 – Circuitos e Eletrotécnica

P4

Madson C. Almeida

DSE/FEEC/UNICAMP

ET017
• APRESENTAÇÃO

• Solução da quarta prova

ET017
Questão 1

Na Figura, três transformadores

monofásicos são conectados. A
corrente 𝑰𝑳 = 𝟑𝟎∠𝟎° 𝑨. Sabendo que
𝑰𝒃𝟐 = 𝟐𝟎∠𝟎° 𝑨, 𝑰𝒂𝟐 = 𝑰𝒄𝟐 = 𝟏𝟎∠𝟎° 𝑨,
𝑵𝟏 = 𝟏𝟎 e 𝑵𝟐 = 𝟏𝟎𝟎.

Pede-se:
(a) O transformador está conectado em
Y-Y, Y-𝚫, 𝚫-𝚫 ou 𝚫-Y? Justifique;
(b) Encontre as correntes do primário
(𝑰𝒂𝟏 , 𝑰𝒃𝟏 e 𝑰𝒄𝟏 ) e a soma delas.

ET017
Questão 1

(a) O transformador está conectado em

Y-Y, Y-𝚫, 𝚫-𝚫 ou 𝚫-Y? Justifique;

O transformador está conectado em Y-Delta.

Podemos fazer a seguinte releitura:

ET017
Questão 1

(b) Encontre as correntes do primário

(𝑰𝒂𝟏 , 𝑰𝒃𝟏 e 𝑰𝒄𝟏 ) e a soma delas.

E a soma entre as correntes:

ET017
Questão 2

Dispõe-se de uma rede elétrica trifásica 6,6 kV e de três transformadores

monofásicos 3800/220 V. Deseja-se alimentar três lâmpadas de
200W/127 V.

Pede-se:
(a) O diagrama elétrico indicando as ligações dos transformadores à rede
elétrica e às cargas;
(b) As magnitudes de todas as tensões;
(c) As magnitudes de todas as correntes;
(d) A relação de transformação;
(e) A relação de espiras.

ET017
Questão 2

(A)
(B)

ET017
Questão 2

(C)
200
𝑃 = 𝑉𝐼 ∴ 𝐼2 = = 1,575 𝐴
127
1,575
𝐼Δ = = 0,9093 𝐴
3

220
𝐼1 = . 0,9093 = 0,0527 𝐴
3800

𝑉𝐿1 6600
(D) 𝑅𝑇 = 𝑉𝐿2
=
220
= 30

3800
(E) 𝑅𝐸 = = 17,27
220

ET017
Questão 3

Um transformador trifásico ∆:Y cuja relação de espiras é de 10:1 está

conectado a uma fonte trifásica equilibrada e alimentando uma carga
equilibrada.
Sabendo que a tensão Vab do secundário é 220 V e a corrente IAB do
primário é 2 A, desenhe o diagrama e aponte todas as tensões e
correntes do primário e do secundário.
Qual a relação de transformação do transformador?

ET017
Questão 3

ET017
Questão 3
𝑁1 10
𝑅𝐸 = 𝑎 = = = 10
𝑁2 1

𝑉 3 𝑉 3
= 220 → = 220
𝑎 10
∴ 𝑉 = 1270 𝑉𝑜𝑙𝑡𝑠

𝑉 1270
= = 127 𝑉𝑜𝑙𝑡𝑠
𝑎 10
220
Δ 𝑌 Ou 𝑉 = = 127 𝑉𝑜𝑙𝑡𝑠
3

1270
𝑅𝑇 = = 5,77
220

ET017
Questão 3
𝑁1 10
𝑅𝐸 = 𝑎 = = = 10
𝑁2 1

𝐼
= 2 → 𝐼 = 3,46 𝐴 𝑎𝐼 10.3,46
3 = = 20 𝐴
3 3

Δ 𝑌

ET017
Questão 4

Em uma indústria, têm-se três cargas conectadas à rede elétrica 13,8kV através de três
transformadores monofásicos 7,97kV/127V.
• 1 motor trifásico 60Hz, com bobinas e Y-4fios, 4HP/127V, eficiência de 75% e fp 0,8
atrasado;
• 1 motor trifásico 60Hz, com bobinas em ∆, 4HP/220V, eficiência de 80% e fp 0,85;
• 1 equipamento trifásico de 1kVA, 60Hz, ∆-220V e fp 0,75 adiantado;

a) Esboce o diagrama elétrico representando todas as ligações entre a rede elétrica e

todas as cargas.
b) Qual a relação de transformação do transformador?
c) Obtenha todas as potências trifásicas no secundário.
d) Obtenha a magnitude da corrente no secundário e no primário.
e) Se necessário, especifique o valor do capacitor que deve ser instalado no
secundário para que o fp atenda à legislação brasileira.

ET017
Questão 4

(A) Esboce o diagrama elétrico representando todas as ligações entre

a rede elétrica e todas as cargas.
A a
13,8kV 7,97kV 127V 220V
B b

C c

Motor 4HP - Y Motor 4HP - ∆ Carga- ∆

ET017
Questão 4

(B) Y-Y

13,8 𝑘𝑉
𝑅𝑇 = = 62,72
220𝑉

ET017
Questão 4

𝑃𝑠𝑎í𝑑𝑎 4∗746 2984

η=𝑃 ∗ 100% → 75% = 𝑃 ∗ 100% → 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = = 3978W
(C) Motor 1: 4HP 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 0,75

η = 75% 𝑃 3978
𝑆 = → 𝑆 = → S = 4973VA
fp = 0,8 ind 𝑓𝑝 0,8
𝑄 = 𝑆 ∗ 𝑠𝑒𝑛 acos 0,8 → 𝑄 = 2984 VAr

𝑃𝑠𝑎í𝑑𝑎 4∗746
η=𝑃 ∗ 100% → 80% = 𝑃 ∗ 100% → 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = 3730 W
𝑒𝑛𝑡𝑟𝑎𝑑𝑎 𝑒𝑛𝑡𝑟𝑎𝑑𝑎
Motor 2: 4HP
𝑃 4662
η = 80% 𝑆 = → 𝑆 = → S = 4388,2 VA
fp = 0,85 ind 𝑓𝑝 0,85
𝑄 = 𝑆 ∗ 𝑠𝑒𝑛 acos 0,85 → 𝑄 = 2311,6 VAr

𝑃 = 𝑓𝑝 ∗ 𝑆 → 𝑃 = 750W
Equipamento trifásico:
1kVA 𝑄 = 𝑆 ∗ 𝑠𝑒𝑛 acos 0,75 → 𝑄 = −661,3 VAr
fp = 0,75 cap

ET017
Questão 4

(C) 𝑃3 = 𝑃𝑚𝑜𝑡𝑜𝑟1 + 𝑃𝑚𝑜𝑡𝑜𝑟2 + 𝑃𝑒𝑞𝑢𝑖𝑝

𝑃3 = 3978 + 3730 + 750 → 𝑃3 = 8458 W

𝑄3 = 𝑄𝑚𝑜𝑡𝑜𝑟1 + 𝑄𝑚𝑜𝑡𝑜𝑟2 + 𝑄𝑒𝑞𝑢𝑖𝑝

𝑄3 = 2984 + 2311,6 + −661,3 → 𝑄3 = 4634,3 𝑉𝐴𝑟

𝑆3 = 𝑃3 + 𝑗𝑄3 → 𝑆3 = 9644,4 𝑉𝐴

9644,4
(D) |𝑆|3 = 3 ∗ 𝑈𝑙 ∗ 𝐼𝑙 → 𝐼𝑙 =
220 ∗ 3
→ 𝐼𝑙 𝑠𝑒𝑐𝑢𝑛𝑑á𝑟𝑖𝑜 = 25,31 𝐴

220
𝐼𝑙 𝑝𝑟𝑖𝑚á𝑟𝑖𝑜 = . 25,31 = 0,403 𝐴
13,8𝑘

ET017
Questão 4

(E) Se necessário, especifique o valor do capacitor que deve ser instalado no secundário
para que o fp atenda à legislação brasileira.

Da letra C, temos que 𝑄𝑡𝑜𝑡𝑎𝑙 = 4634,3 𝑉𝐴𝑟 e 𝑃𝑡𝑜𝑡𝑎𝑙 = 8458 𝑊

𝑃 8458
𝑝𝑎𝑟𝑎 𝑓𝑝 = 0,92 → 𝑄 = 𝑆 ∗ 𝑠𝑒𝑛 𝜑 → 𝑄 = ∗ 𝑠𝑒𝑛 acos 𝑓𝑝 →𝑄= ∗ 𝑠𝑒𝑛 acos 0,92
𝑓𝑝 0,92
𝑄 = 3603 𝑉𝐴𝑟

∆𝑄 = 3603 − 4634,3 = −1031,3 𝑉𝐴𝑟

𝑈2 13,8𝑘 2
∆𝑄 = →𝑍= = −184,66𝑘 = 𝑋𝑐
𝑍 −1031,3
1 𝑋𝑐
𝑋𝑐 = − →C=− → C = 14,37 𝑛𝐹
𝜔𝐶 2∗π∗𝑓

ET017
