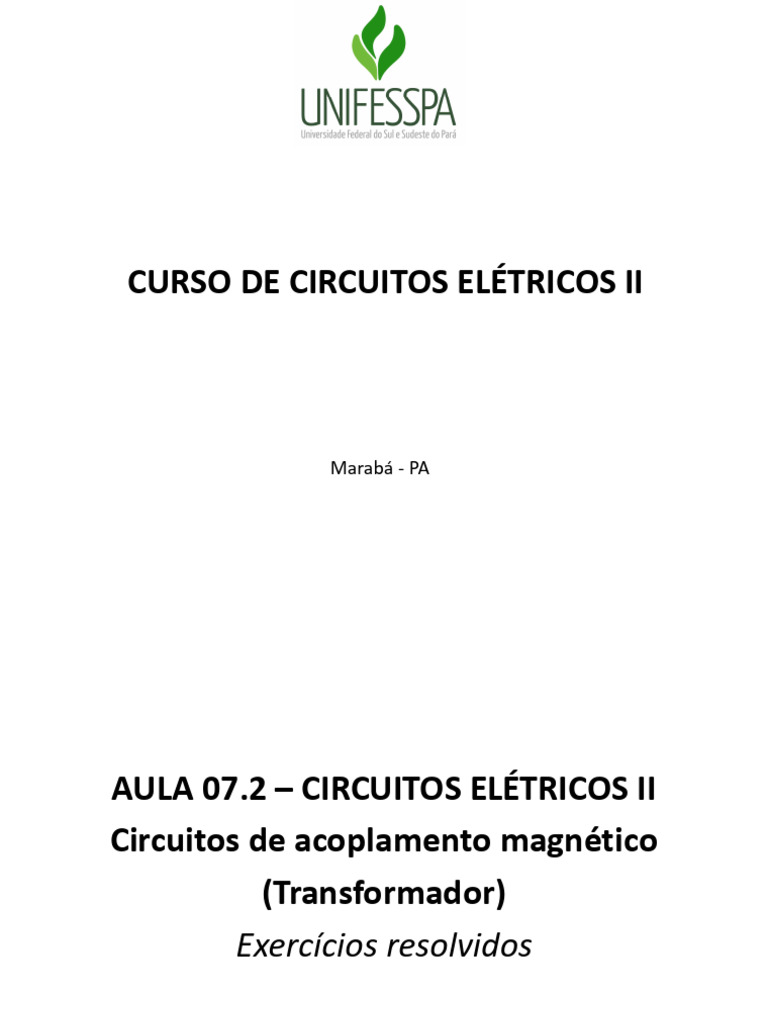

CURSO DE CIRCUITOS ELÉTRICOS II
Marabá - PA
AULA 07.2 – CIRCUITOS ELÉTRICOS II
Circuitos de acoplamento magnético
(Transformador)
Exercícios resolvidos
2
EXEMPLO 01
Para as três bobinas acopladas da Figura abaixo, calcule a indutância total.
Resposta:
20H
3
EXEMPLO 01
SOLUÇÃO:
𝑑𝑖 𝑑𝑖 𝑑𝑖
𝑣 =𝐿 −𝑀 +𝑀
𝑑𝑡 𝑑𝑡 𝑑𝑡
𝑑𝑖 𝑑𝑖 𝑑𝑖
𝑣 =𝐿 −𝑀 −𝑀
𝑑𝑡 𝑑𝑡 𝑑𝑡
𝑑𝑖 𝑑𝑖 𝑑𝑖
𝑣 =𝐿 −𝑀 +𝑀
𝑑𝑡 𝑑𝑡 𝑑𝑡
𝑑𝑖
𝑣 = (𝐿 + 𝐿 + 𝐿 − 2. 𝑀 − 2. 𝑀 + 2. 𝑀 )
𝑑𝑡
𝑳𝑻 = 𝟏𝟐 + 𝟏𝟔 + 𝟐𝟎 − 𝟐. 𝟖 − 𝟐. 𝟏𝟎 + 𝟐. 𝟒 = 𝟐𝟎𝑯
4
EXEMPLO 02
Para os circuitos, abaixo, calcule a indutância total.
(a)
(b)
Resposta:
(a) 70mH
(b) 75mH 5
EXEMPLO 02
SOLUÇÃO:
Caso 01
𝑑𝑖 𝑑𝑖
𝑣 =𝐿 +𝑀
𝑑𝑡 𝑑𝑡
𝑑𝑖 𝑑𝑖
𝑣 =𝐿 +𝑀
𝑑𝑡 𝑑𝑡
𝑑𝑖
𝑣 = (𝐿 + 𝐿 + 2. 𝑀 )
𝑑𝑡
𝑳𝑻 = 𝟐𝟎 + 𝟑𝟎 + 𝟐. 𝟏𝟎 = 𝟕𝟎𝒎𝑯
Caso 02
𝑑𝑖 𝑑𝑖 𝑑𝑖
𝑣 =𝐿 −𝑀 +𝑀
𝑑𝑡 𝑑𝑡 𝑑𝑡
𝑑𝑖 𝑑𝑖 𝑑𝑖
𝑣 =𝐿 −𝑀 −𝑀
𝑑𝑡 𝑑𝑡 𝑑𝑡
𝑑𝑖 𝑑𝑖 𝑑𝑖
𝑣 =𝐿 −𝑀 +𝑀
𝑑𝑡 𝑑𝑡 𝑑𝑡
𝑑𝑖
𝑣 = (𝐿 + 𝐿 + 𝐿 − 2. 𝑀 − 2. 𝑀 + 2. 𝑀 )
𝑑𝑡
𝑳𝑻 = 𝟐𝟓 + 𝟐𝟎 + 𝟑𝟎 − 𝟐. 𝟏𝟎 − 𝟐. 𝟓 + 𝟐. 𝟏𝟓 = 𝟕𝟓𝒎𝑯
6
PROBLEMA 01
Para os circuitos abaixo, determine o valor da indutância equivalente. As indutâncias
estão todas em Henrys.
Respostas:
R: 2,1; 0,7; 0,6; 1,6. 7
EXEMPLO 03: Converter o circuito abaixo para o modelo mais intuitivo. Em seguida,
calcule as correntes I1 e I2.
Resposta:
8
Exemplo 03
Solução
Passo 01: Representação do modelo mais intuitivo
9
Exemplo 03
Solução
Passo 02: Calculo das correntes I1 e I2
- Para a bobina 1 (Aplicar a LKT), temos:
- Para a bobina 2 (Aplicar LKT), temos:
- Simplificando as equações, encontramos I1 e I2:
10
EXEMPLO 04: Converter o circuito abaixo para o modelo mais intuitivo. Em seguida,
calcule a tensão de saída V0. Sabendo que Vs = [Link](100t + 45°).
Resposta:
V0 = 20⎿ -135 ° V
11
Exemplo 04
Solução
Passo 01: Passar os elementos do circuito para o domínio da frequência e representa-
lo no modelo mais intuitivo
Passo 02: Aplicando a análise de malhas
- Para a bobina 1 (Aplicar a LKT), temos:
- Para a bobina 2 (Aplicar LKT), temos:
12
Exemplo 04
Solução
Passo 03: Resolvendo o sistema:
I1 = 22,35⎿ - 17,86 ° V
I2 = 2,0⎿ - 135 ° V
Aplicando a lei de Ohm, temos:
V0 = R. I2
13
EXEMPLO 05: Dado o circuito abaixo, determinar as correntes de malha.
Resposta:
𝐼 = 20,3⎿3,5° A
𝐼 = 8,69⎿19°𝐴
14
SOLUÇÃO
Passo 01: Passar o circuito para o modelo mais intuitivo
Passo 02: Aplicando a análise de malhas
- Para a bobina 1 (Aplicar a LKT), temos:
−100⎿0° + 4𝐼 − 𝑗3𝐼 + 𝑗6 𝐼 − 𝐼 − 𝑗2𝐼 = 0
- Para a bobina 2 (Aplicar LKT), temos:
𝑗2. 𝐼 + 𝑗6 𝐼 − 𝐼 + 𝑗8. 𝐼 − 𝑗2 𝐼 − 𝐼 + 5𝐼 = 0
15
SOLUÇÃO
Passo 03: Simplificando e resolvendo o sistema, temos:
4 + 𝑗3 𝐼 − 𝑗8𝐼 = 100
− 𝑗8𝐼 + 5 + 𝑗18 𝐼 = 0
Na equação 02 isolando 𝐼 , 𝑡𝑒𝑚𝑜𝑠:
5 + 𝑗18 𝐼
𝐼 = = (2,25 − 0,625)𝐼
𝑗8
Substituindo 𝐼 na equação 01, temos:
Substituindo 𝐼 , temos:
4 + 𝑗3 [(2,25 − 𝑗0,625)𝐼 ] − 𝑗8𝐼 = 100
𝐼 = 2,25 − 𝑗0,625 8,69⎿19°
100
𝐼 = = 𝟖, 𝟔𝟗⎿𝟏𝟗°𝑨 𝐼 = 𝟐𝟎, 𝟑⎿𝟑, 𝟓° A
10,875 − 𝑗3,75
16
EXEMPLO 06: Dado o circuito abaixo, determinar as correntes de malha.
Resposta:
𝐼 = 17,89⎿89,57°𝐴
𝐼 = 26,83⎿86,57° A
17
SOLUÇÃO
Passo 01: Passar o circuito para o modelo mais intuitivo
Passo 02: Aplicando a análise de malhas
- Para a bobina 1 (Aplicar a LKT), temos:
−100⎿60° + 5𝐼 + 𝑗2𝐼 − 𝑗3 𝐼 − 𝐼 + 𝑗6 𝐼 − 𝐼 − 𝑗3𝐼 = 0
- Para a bobina 2 (Aplicar LKT), temos:
𝑗3. 𝐼 + 𝑗6 𝐼 − 𝐼 − 𝑗4𝐼 = 0
18
SOLUÇÃO
Passo 03: Simplificando e resolvendo o sistema, temos:
5 + 𝑗2 𝐼 − 𝑗3𝐼 = 100⎿60°
− 𝑗3𝐼 + 𝑗2𝐼 = 0
Na equação 02 isolando 𝐼 , 𝑡𝑒𝑚𝑜𝑠:
𝐼 = 1,5. 𝐼
Substituindo 𝐼 na equação 01, temos:
5 + 𝑗2 𝐼 − 𝑗3(1,5𝐼 ) = 100⎿60°
Substituindo 𝐼 , temos:
100⎿60°
𝐼 = = 𝟏𝟕, 𝟖𝟗⎿𝟖𝟔, 𝟓𝟕°𝑨 𝐼 = 1,5 17,89⎿86,57°
5 − 𝑗2,5
𝐼 = 𝟐𝟔, 𝟖𝟑⎿𝟖𝟔, 𝟓𝟕° A
19
EXEMPLO 07: Considere o circuito de acoplamento e calcule a energia armazenada nos
indutores no instante t = 1 s e v = 60 cos (4t+30°) V.
Resposta:
W = 20,73 J
20
Exemplo:
SOLUÇÃO
1ª Passo: Determinar o coeficiente de acoplamento
2ª Passo: Determinar as correntes nos circuitos 1 e 2
- Passar os componentes do domínio do tempo para o domínio da frequência
21
Exemplo:
SOLUÇÃO
2ª Passo:
- O circuito no domínio da frequência
- Aplicar na malha 01 a LKT
- Aplicar na malha 02 a LKT
Resolvendo as equações, temos:
22
Exemplo:
SOLUÇÃO
2ª Passo:
- As corrente no domínio do tempo:
3ª Passo: Determinar a energia total armazenada nos indutores acoplados
23
Exemplo 01: Um transformador ideal tem os seguintes valores nominais: 2.400/ 120 V,
9,6 KVA; e tem 50 espiras no secundário. Calcule (a) a relação de espiras; (b) o número
de espiras no primário; (c) os valores nominais das correntes nos enrolamentos
primário e secundário.
24
Exemplo 01:
Solução:
1º Passo: Determinar o valor de “n” (relação de espiras)
2º Passo: Determinar o número de espiras no primário
3º Passo: Determinar as correntes nos enrolamentos do primário e secundário
25
Exemplo 02: Um transformador ideal possui N1 = 600 espiras, N2 = 500 espiras e
tensão da rede de V1 = 220 VRMS. Determinar (a) o Valor de V2 para N2 total e (b) o do
número de espiras que permite obter V2’ = 8 V.
26
Exemplo 02:
SOLUÇÃO
1º Passo: Determinar V2
2º Passo: Determinar N2’ para V2’ = 8 V
27
Exemplo 03: Ao aplicar-se 220 VRMS a 500 espiras no primário do transformador,
obteve-se no secundário 150 VRMS. Calcule:
(a) O número de espiras do secundário;
(b) A tensão que se obteria no secundário se os mesmos 220 VRMS fossem aplicados
ao primário, mas apenas a 400 das suas espiras;
(c) A tensão que se obteria no secundário se os mesmos 220 VRMS fossem aplicados
no primário, mas agora a 600 espiras.
28
Exemplo 03:
SOLUÇÃO:
1º Passo: Determinar N2
2º Passo: Determinar V2’ para N1’ = 400
2º Passo: Determinar V2’ para N1’ = 600
29
