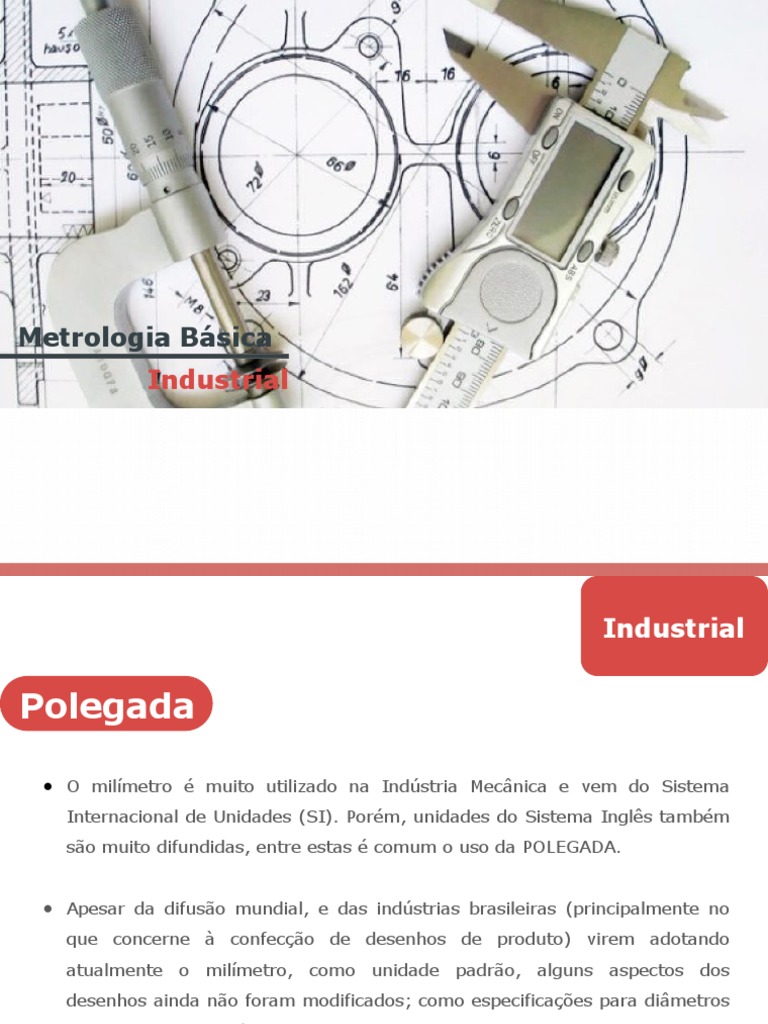

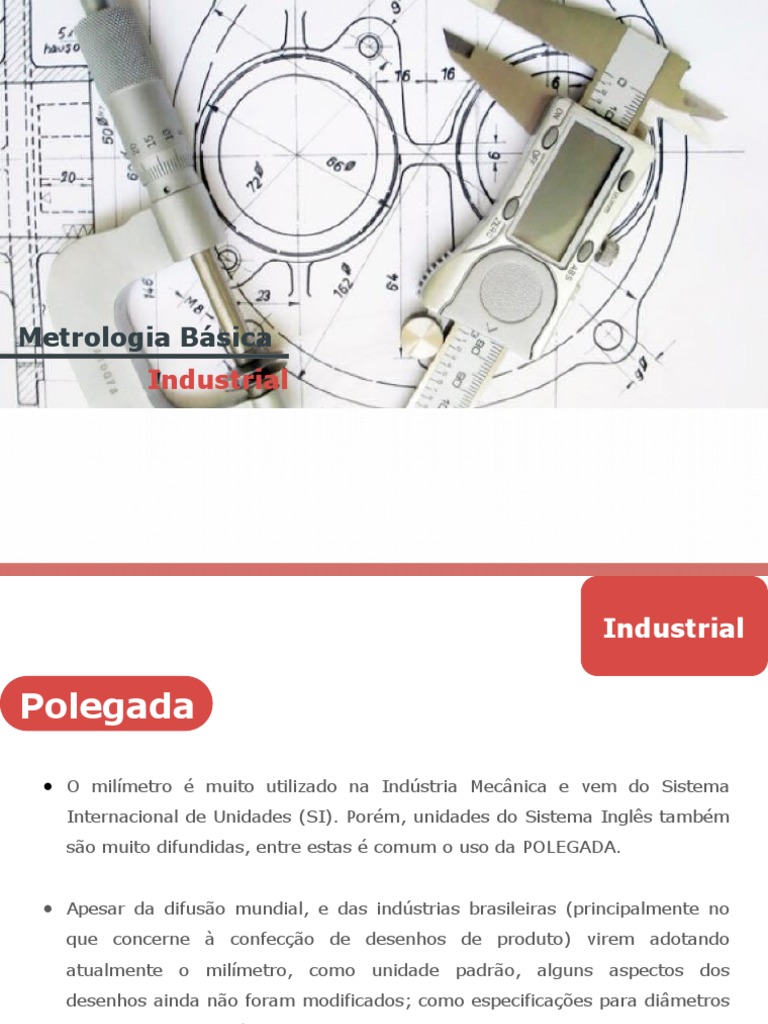

Metrologia Básica

Industrial
 Industrial

Polegada

● O milímetro é muito utilizado na Indústria Mecânica e vem do Sistema

Internacional de Unidades (SI). Porém, unidades do Sistema Inglês também
são muito difundidas, entre estas é comum o uso da POLEGADA.

● Apesar da difusão mundial, e das indústrias brasileiras (principalmente no

que concerne à confecção de desenhos de produto) virem adotando
atualmente o milímetro, como unidade padrão, alguns aspectos dos
desenhos ainda não foram modificados; como especificações para diâmetros
e roscas, por exemplo.

01
 Industrial

Polegada
Veja no desenho a seguir, como é importante a leitura de medida em polegada:

A especificação ¾” indica que o parafuso deverá ser confeccionado com abertura de

rosca externa tipo inglesa (Withworth), e a própria indicação de fração faz ver que existem
divisões de polegadas.

02
 Industrial
Industrial

Polegada
Polegadas

● A indicação de polegadas pode ser determinada de duas maneiras:

Fracionária ou Decimal. Em ambas as formas a especificação deverá vir
acompanhada do sinal característico de polegada ( ” ).

● Em algumas literaturas, a designação de polegada poderá vir acompanhada

da palavra “inch”.

03
 Industrial

Divisão Fracionária

Como foi visto no desenho anterior, uma boa parte das notações de rosca
determinam uma especificação de polegada fracionária.
Em muitos casos, a compra de acessórios para confecção de roscas internas
(brocas, machos) ou roscas externas (cossinetes) está intimamente ligada ao
entendimento da parte fracionária de roscas. Ex. Machos 3/4”, 5/8”, etc.

Um tópico de suma importância para o entendimento de especificações de

desenho é a transformação de polegadas fracionárias em milímetros. Neste
caso, devemos saber que:

04
 Industrial

Divisão Fracionária

Veja na figura a seguir como pode ser dividida uma polegada:

05
 Industrial

Conversões

Um tópico de suma importância para o entendimento de especificações de

desenho é a transformação de polegadas fracionárias em milímetros. Neste
caso, devemos saber que:
● 1 Polegada (in) = 2,54 cm
● 1 Pé (ft) = 12 in = 30,48 cm
● 1 Jarda (yd) = 3 ft = 36 in = 91,44 cm
1 Milha (mi) = 1760 yd = 5280 ft = 63 360 in = 1609,344 m
1 Légua = 3 mi =  5280 yd = 15 840 ft = 190 080 in = 4828,032 m

06
 Industrial

Conversões
0 1 in
1/2
1/8
1/4 3/4
3/8 5/8 7/8
1/16 3/16 5/16 7/16 9/16 11/16 13/16 15/16

2/16 4/16 6/16 8/16 10/16 12/16 14/16

= = =
2/8 4/8 6/8
=
2/4

06
 Industrial

Resumo dos métodos de Conversão

Regra de 3

DIVIDIR A
÷25,4
Polegada FRAÇÃO Polegada
Milímetros
25,4x
decimal fracionária

06
 Industrial

Resumo dos métodos de Conversão

Polegada Polegada
decimal fracionária

Polegada
decimal x128 SIMPLIFICAR
128 A FRAÇÃO

Polegada
Milímetro
fracionária

ARREDONDAR
Milímetro x5,04 PARA O NÚMERO SIMPLIFICAR
128 INTEIRO MAIS A FRAÇÃO
PRÓXIMO

06
 Industrial

Conversão
Polegada Fracionária para Milímetro
Sempre que uma medida estiver em uma unidade diferente daquela utilizada
pelos equipamentos, é conveniente convertê-la, ou seja, deve-se mudar a
unidade de medida. Para converter polegada fracionária em milímetros, deve-se
multiplicar o valor em polegada fracionária por 25,4. Veja os exemplos a seguir:
a) 2”

06
 Industrial

Conversão
Milímetro para Polegada Fracionária
A conversão é feita, multiplicando o valor por uma constante (5,04) e
dividindo o resultado por 128. Note que não se tem intenção efetuar divisão
propriamente dita, pois é preciso encontrar uma fração como resposta.
O que deve ser feito, então, é a SIMPLIFICAÇÃO de frações.

FIQUE LIGADO!
Simplificação de Frações

O valor 5,04 foi encontrado pela relação de

128/25,4 = 5,03937. Arredondando, teremos
5,04.
