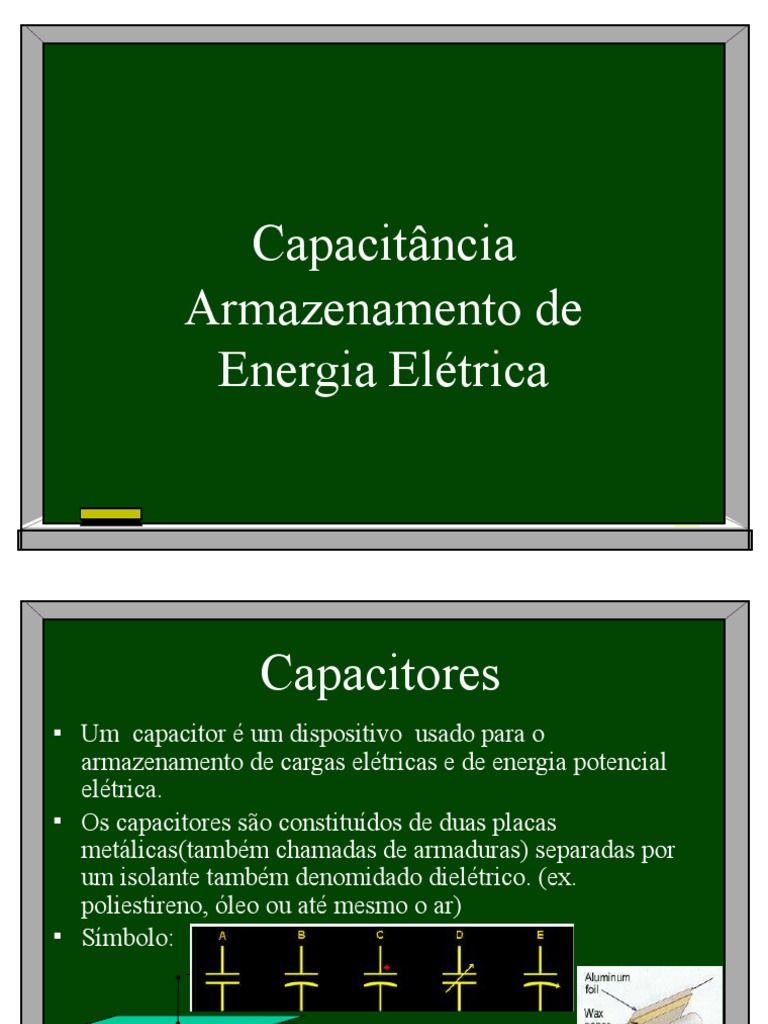

Capacitância

Armazenamento de
Energia Elétrica
 Capacitores
 Um capacitor é um dispositivo usado para o
armazenamento de cargas elétricas e de energia potencial
elétrica.
 Os capacitores são constituídos de duas placas
metálicas(também chamadas de armaduras) separadas por
um isolante também denomidado dielétrico. (ex.
poliestireno, óleo ou até mesmo o ar)
 Símbolo:
+

Dielétrico
_
 A formação de um capacitor
 Os capacitores são formados todos os
dias o tempo todo nas mais diversas
situações:
- na formação de nuvens em uma tempestade.
- quando você coloca sua mão em frente ao monitor de seu
computador.
O princípio da formação
Nas nuvens
 Um capacitor carregado
 Um capacitor é dito carregado quando há maior
concentração de elétrons em uma das armaduras do
mesmo.
 Quando o capacitor está carregado a energia é
armazenada no dielétrico na forma de campo
elétrico.
 Capacitância
 Considerando um par de condutores isolados e
carregados com carga Q
 Capacitância
 É definida como : Q
C
V
 Onde Q= carga em cada condutor
 V= diferença de potencial entre os condutores.
 Unidade: Farad (F)
 Capacitância de um capacitor
 Perceba que Q não é a carga total do capacitor, está é
igual a zero.
 A Capacitância é a forma de medir a capacidade de
armazenamento de energia do capacitor.
Carregando e descarregando
Descarga
 Quando um capacitor começa a ser carregado o
fluxo da corrente elétrica tende a diminuir devido ao
aumento da tensão entre as armaduras, valor que
tende a se aproximar da tensão da fonte de
alimentação.

R
 Durante o carregamento
 Tensão-carga x tempo Corrente x tempo
 Na descarga
 A carga do capacitor se
comporta como fonte de
tensão para a formação
do fluxo de corrente.
 O fluxo de corrente
cessa quando a carga das
duas armaduras voltar a
ser a mesma.
R  Assim o capacitor estará
totalmente descarregado.
R
 Durante o descarregamento
 Tensão-carga x tempo Corrente x tempo
 A Energia armazenada em um capacitor
 A área do gráfico representa o valor
da energia armazenada no capacitor.
1
E  QV
2
1
E  CV 2
2

1 Q2
E 
2 C
 Algumas aplicações
 Sintonia de equipamentos de rádio:

 Funcionamento de certos teclados:

 Microfones:
 Flashes eletrônicos
 Fatores que afetam a capacitância
 Para tal costumamos usar o chamado capacitor didático, também
conhecido como capacitor plano:
 A área das armaduras
 Quanto maior a área maior a quantidade de cargas
armazenadas e portanto maior a capacitância do capacitor.
 A distância entre as armaduras
 Quanto menor a distância de separação mais intenso o campo
elétrico formado portanto maior a energia armazenada, ou
seja, maior a capacitância
 O material de que é feito o
dielétrico
 A mudança do material afeta a permissividade elétrica do
meio.
Como o dielétrico atua
 Os componentes do material se
rearranjam formando dipólos.
 Componentes do dipólo próximos
se anulam.
 Ocorre a formação do campo
elétrico no dielétrico.
 Aumento da quantidade de cargas
das placas, aumentando a
capacitância.
Como o dielétrico atua
 A Constante Dielétrica
 Os materiais diferem em sua capacidade em suportar o fluxo
elétrico.
 Materiais dielétrico ou isolantes são classificados em função
de sua habilidade de suportar o fluxo elétrico em termos da
constante dielétrica.
 Quanto maior for a constante melhor o dielétrico.
 Resumindo
 Temos:
 Área das placas: A
 Distância entre as placas: d
 Permissividade elétrica do material: ε
 Associando capacitores
 Série: um conjunto de capacitores é dito associado
em série quando a diferença de potencial aplicada ao
conjunto for igual à soma das diferenças de
potencial aplicadas a cada capacitor participante da
associação.
 Da mesma forma que os resistores, geradores e receptores, os capacitores
também podem ser associados em série, em paralelo ou em associações
mistas.
 Dois ou mais capacitores estarão associados em série quando entre eles não houver nó,
ficando, dessa forma, a armadura negativa de um ligada diretamente à armadura
positiva do outro.
Ao estabelecermos uma diferença de potencial elétrico nos terminais da associação,
haverá movimentação de elétrons nos fios que unem os capacitores até que estes
estejam completamente carregados.
 Ao ser conectada ao terminal positivo da fonte, a armadura do capacitor C 1 fica
eletrizada positivamente e induz uma separação de cargas no fio que o liga ao
capacitor C2, atraindo elétrons para sua outra armadura que fica eletrizada
negativamente e, conseqüentemente, eletrizando a armadura positiva do capacitor C 2,
que por sua vez induz uma separação de cargas no fio que une este ao capacitor C 3, e
assim por diante.
 Esse fato nos permite concluir que:
 – todos os capacitores ficam carregados com a mesma carga elétrica Q;
 – a carga elétrica armazenada na associação é igual a Q, pois foi essa quantidade que a
fonte movimentou da armadura positiva do capacitor C 1 para a armadura negativa do
capacitor C3.
 Capacitor equivalente de uma associação em série
 Denominamos Capacitor Equivalente aquele capacitor que, submetido à mesma ddp U
que a associação, adquire a mesma carga elétrica Q da associação.

 por ser uma associação em série, a ddp U nos terminais da associação é igual à soma
das ddps individuais em cada capacitor.
U  U1  U 2  U 3
 Q Q Q
 Sendo a ddp em cada capacitor: U  ; U2  ; U3  .
1
C1 C2 C3
Q
 Para o capacitor equivalente, temos: U  e, como U  U1  U 2  U 3
CS

Q Q Q Q 1 1 1 1
= + +  = + +
CS C1 C2 C3 CS C1 C2 C3
 Caso especial
Regra para ser aplicada para dois
capacitores em série de cada vez.

1 1 1 1 C 2  C1 C1.C 2 Produto
     CS  
CS C1 C 2 CS C1.C 2 C1  C 2 Soma
Assim para as associações em
Série:

1 1 1 1
   ... 
CS C1 C2 Cn
 Associando capacitores
 Paralelo:um conjunto de capacitores conectados é
dito em paralelo quando a diferença de potencial
aplicada à combinação é igual à diferença de
potencial em cada um dos capacitores associados.
 Dois ou mais capacitores estão associados em paralelo
quando seus terminais estão ligados aos mesmos nós e, conseqüentemente, sujeitos à
mesma diferença de potencial U.
Na figura, os capacitores estão com seus terminais ligados aos mesmos nós A e B.
Conectando os nós A e B aos terminais da fonte, os capacitores ficam sujeitos à mesma
ddp U e, se suas capacidades eletrostáticas forem diferentes, adquirem cargas elétricas
Q1e Q2 diferentes entre si.
As armaduras ligadas ao nó A cedem elétrons para a fonte e as ligadas ao nó B recebem
elétrons da fonte, de modo que a carga elétrica total movimentada pela fonte, das
armaduras positivas para as negativas, é igual à soma das cargas Q1 e Q2, até que seja
atingido o equilíbrio eletrostático.

Portanto, concluímos que:


– a carga elétrica Q armazenada na associação é igual à soma das cargas elétricas
armazenadas em cada capacitor: Q=Q1+Q2

– essa carga elétrica é igual à quantidade de carga elétrica movimentada pela fonte das
armaduras positivas para as negativas dos capacitores da associação;

– por ser uma associação em paralelo, a ddp U nos terminais A e B da associação é a
mesma para todos os capacitores.
 Capacitor equivalente de uma associação em
paralelo
A carga elétrica em cada No capacitor
capacitor é: equivalente temos:
Q1 = C1 .U e Q2 = C2 .U Q = CP .U

Como Q = Q1 + Q2, então CP · U = C1 · U + C2 · U

a capacidade eletrostática do capacitor equivalente é dada por:
CP= C1 + C2

Importante!
  Qualquer que seja o tipo de associação, série, paralelo ou mista, a energia elétrica armazenada na
associação é igual à soma das energias elétricas de cada capacitor individualmente e que é igual à
energia elétrica no capacitor equivalente.

 EASSOCIAÇÃO=E1+E2+E3+...+En
No caso de uma associação em paralelo

C P  C1  C2  ...  Cn
 Circuitos com Capacitores
Existem circuitos constituídos de geradores, receptores e resistores. A esses circuitos
podemos acrescentar capacitores que poderão estar em série ou em paralelo aos
elementos do mesmo.
1. Circuito com Capacitor em Série
Com a chave Ch aberta(figura1) não há
corrente. Ao fechar-se a chave Ch circulará
no circuito uma corrente elétrica (figura 2)
que diminui de intensidade com o decorrer
Circuito RC-série do tempo até o instante em que se torna
(resistor-capacitor em série). nula.

Essa corrente é proveniente dos elétrons que

abandonam a armadura positiva do capacitor,
circulam pelo resistor e pelo gerador e alojam-
se na armadura negativa do capacitor sem
atravessá-lo, devido ao dielétrico (isolante)
entre as placas.

Quando o capacitor está carregado, a ddp UXZ nos terminais do capacitor é igual à ddp UXY nos
terminais do gerador, pois, no resistor, não havendo corrente não há ddp (UYZ = 0), ou seja, os
potenciais elétricos de Y e Z são iguais. Nesse caso então UXZ = UXY = ε (fem) do gerador pois este se
encontra em circuito aberto.
2. Circuito com Capacitor em Paralelo
Na figura 1, a chave Ch está aberta e, assim, não há
corrente no circuito, nem ddp entre os terminais A e
B do resistor e do capacitor.

circuito RC-paralelo
Ao fecharmos a chave Ch (figura 2), estabelece-se
(resistor-capacitor em
paralelo). uma corrente no circuito e, conseqüentemente,
haverá ddp entre A e B.

Durante um intervalo de tempo muito curto,

há uma corrente decrescente no ramo do
capacitor, enquanto este está se carregando.
Essa corrente não atravessa o capacitor por
causa do dielétrico (isolante) entre as placas.

Com o capacitor já carregado, não há mais passagem de corrente pelo ramo do capacitor.
Pelo fato de o capacitor estar em paralelo com o resistor, ambos estão sujeitos à mesma ddp U, tal que:


U AB  R.i onde i 
r  Re
A carga elétrica Q armazenada no capacitor será dada por:

Q  C.U AB
 Exemplos
1. Dois capacitores de capacidades eletrostáticas C1 = 2µF e C2 = 6µF estão associados em série e
ligados a uma fonte que fornece uma ddp constante de 20 V. Determinar:
a) a capacitância do capacitor equivalente;
b) a carga elétrica de cada capacitor;
c) a ddp nas armaduras de cada capacitor.

 Solução
a) A capacitância equivalente: como tratam-se de somente dois capacitores associados teremos:

C1.C2 2.6
CE    1,5F
C1  C2 2  6
b) A carga de cada capacitor é igual a carga do capacitor equivalente, ou seja:

Q  Ce .U  1,5.20  30C
c) Como a tensão é dada por :

Q teremos : Q 30 e Q 30
U U1    15V U2    5V
C C1 2 C2 6
02. Dois capacitores de capacidades eletrostáticas C1 = 2µF e C2 = 6µF estão associados em paralelo e ligados a uma
fonte que fornece uma ddp constante de 30 V. Determinar:

a) a capacitância da associação;
b) a carga elétrica de cada capacitor;
c) a energia elétrica armazenada na associação.

Solução:

a)
CE  C1  C2  2  6  8F
b) Como Q  C.U Q1  C1.U  2.30  60e C Q2  C2 .U  6.30  180C

c) Como a energia armazenada e dada por Qteremos:

.U
E
2
Q1.U 60.30 Q2 .U 180.30
E1    900J E2    2700J
2 2 2 2
