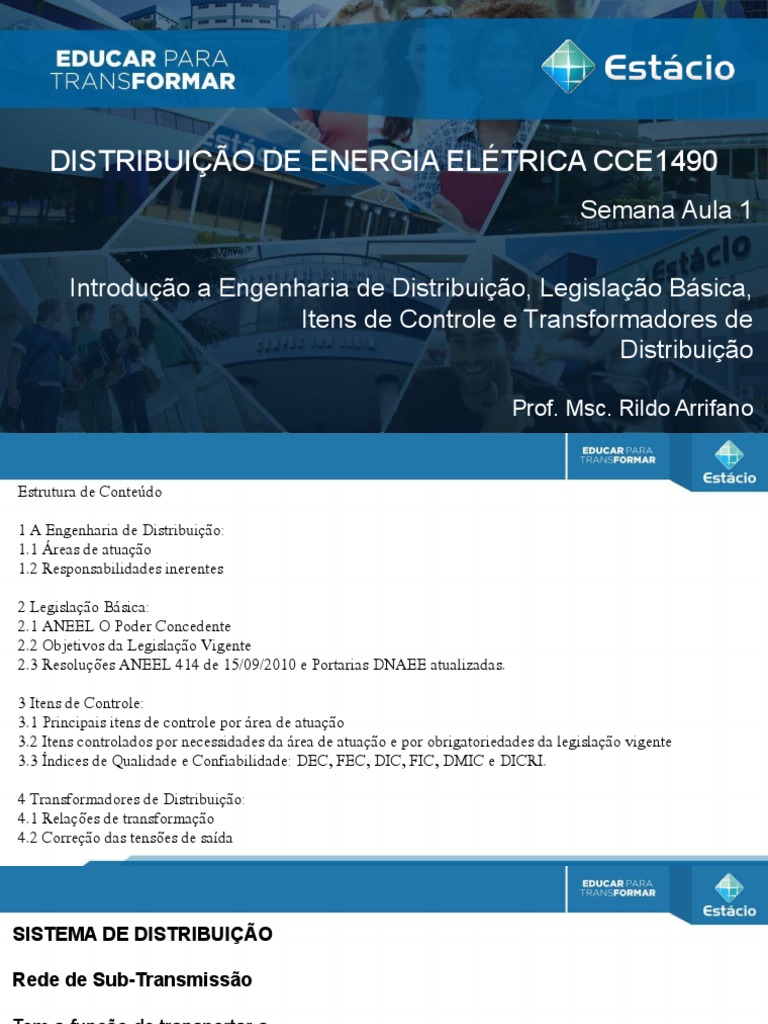

DISTRIBUIÇÃO DE ENERGIA ELÉTRICA CCE1490

Semana Aula 1

Introdução a Engenharia de Distribuição, Legislação Básica,

Itens de Controle e Transformadores de
Distribuição

Prof. Msc. Rildo Arrifano

Estrutura de Conteúdo

1 A Engenharia de Distribuição:
1.1 Áreas de atuação
1.2 Responsabilidades inerentes

2 Legislação Básica:
2.1 ANEEL O Poder Concedente
2.2 Objetivos da Legislação Vigente
2.3 Resoluções ANEEL 414 de 15/09/2010 e Portarias DNAEE atualizadas.

3 Itens de Controle:
3.1 Principais itens de controle por área de atuação
3.2 Itens controlados por necessidades da área de atuação e por obrigatoriedades da legislação vigente
3.3 Índices de Qualidade e Confiabilidade: DEC, FEC, DIC, FIC, DMIC e DICRI.

4 Transformadores de Distribuição:
4.1 Relações de transformação
4.2 Correção das tensões de saída
SISTEMA DE DISTRIBUIÇÃO

Rede de Sub-Transmissão

Tem a função de transportar a

energia elétrica das
subestações de transmissão
às subestações de distribuição
e aos consumidores, operando
em tensões entre 23 e 138 kV.
Subestações de Distribuição

São supridas pela rede de subtransmissão e são responsáveis

pela transformação da tensão de subtransmissão para a de
distribuição primária (13,8 kV).

Sistemas de distribuição primária

As redes de distribuição primária (média tensão) emergem das

SEs de distribuição e operam, no caso da rede aérea,
radialmente, com possibilidade de transferência de blocos de
carga entre circuitos para o atendimento da operação em
condições de contingência, devido à manutenção corretiva,
preventiva e outras situações.
Redes de Distribuição

As redes de distribuição alimentam

consumidores residenciais e
industriais de médio e pequeno porte,
consumidores comerciais e de
serviços.
a) Redes de Média Tensão

Os troncos dos alimentadores empregam, usualmente, condutores de seção 336,4 MCM

permitindo, na tensão de 13,8 kV, o transporte de 12MVA de potência máxima, que face a
necessidade de transferência de blocos de carga entre alimentadores, fica limitada em torno
de 8 MVA.

Estas redes atendem os consumidores primários e aos transformadores de distribuição

(estações transformadoras). Podem ser aéreas ou subterrâneas, sendo que as primeiras são
mais difundidas devido ao seu custo menor, e, as segundas têm grande aplicação em áreas
de maior densidade de carga (zona central de uma metrópole).
b) Redes em Baixa Tensão (BT)

O objetivo das redes em baixa tensão é transportar eletricidade das redes de média
tensão para os consumidores de baixa tensão.

A rede BT representa o nível final na estrutura de um sistema de potência.

Um grande número de consumidores, setor residencial, é atendido pelas redes em

BT. Tais redes são em geral operadas manualmente, nas tensões de 220/127 V ou
380/220 V.
Tabela 1 – Tensões usuais em sistemas de potência.
REDES AÉREAS DE DISTRIBUIÇÃO
Introdução

São redes primárias e secundárias, cujo transporte

de energia elétrica das subestações aos
consumidores é feito, através, de condutores,
geralmente de alumínio nú, instalados em
estruturas constituídas de postes, cruzetas,
isoladores, ferragens e acessórios.
REDES AÉREAS DE DISTRIBUIÇÃO
Redes Aéreas Urbanas

São redes que atendem os consumidores residenciais,

comerciais e industriais situados na área urbana dos
municípios.

Utilizam, geralmente, transformadores trifásicos para o

abaixamento da tensão, para suprimento dos
consumidores em BT, tanto residenciais, como comerciais
e industriais de pequeno porte.

Utilizam, também, poste de concreto do tipo circular ou

duplo T.
REDES AÉREAS DE DISTRIBUIÇÃO
Redes Aéreas Rurais

São aquelas que suprem os consumidores

situados na área rural dos municípios.

Devido a baixa densidade de carga

utilizam-se redes monofásicas
(fase/neutro) e transformadores
monofásicos. Os postes das estruturas
são, geralmente, de madeira.
Agência Nacional de Energia Elétrica (ANEEL)
https://www.legisweb.com.br/legislacao/?id=112868
Índices de Qualidade e Confiabilidade: DEC, FEC, DIC, FIC, DMIC e DICRI
O desempenho das concessionárias quanto à continuidade do serviço prestado de
energia elétrica é medido pela ANEEL com base em indicadores específicos,
denominados de DEC e FEC.

Principais Índices de Qualidade

O DEC (Duração Equivalente de Interrupção por Unidade Consumidora) indica o

número de horas em média que um consumidor fica sem energia elétrica durante
um período, geralmente mensal.

O FEC (Freqüência Equivalente de Interrupção por Unidade Consumidora) indica

quantas vezes, em média, houve interrupção na unidade consumidora (residência,
comércio, indústria etc).
Exemplos de DEC e FEC obtidos pela ANEEL
DIC, FIC e DMIC

A ANEEL implantou no ano 2000 mais três indicadores destinados a aferir a

qualidade prestada diretamente ao consumidor, quais sejam: DIC, FIC e DMIC.

DIMIC

O DMIC (Duração Máxima de Interrupção por Unidade Consumidora) é um

indicador que limita o tempo máximo de cada interrupção, impedindo que a
concessionária deixe o consumidor sem energia elétrica durante um período
muito longo. Esse indicador passa a ser controlado a partir de 2003.
DIC e FIC

Os indicadores DIC (Duração de Interrupção por Unidade

Consumidora) e FIC (Freqüência de Interrupção por Unidade
Consumidora) indicam por quanto tempo e o número de vezes
respectivamente que uma unidade consumidora ficou sem
energia elétrica durante um período considerado.
Como é feita a apuração dos Índices?

Quando detectar interrupção do fornecimento, o consumidor deve ligar

para a central de teleatendimento da distribuidora para informar a
ocorrência.

A distribuidora deve, então, encaminhar uma equipe para verificar e

solucionar o problema.

O tempo apurado para a interrupção começa a contar a partir da

identificação da interrupção pela distribuidora (via ligação do consumidor
ou por seus sistemas automatizados) até o momento da resolução do
problema.
Esse processo, embora sob o domínio da distribuidora, é auditado e obedece a
regras de certificação ISO.

É importante enfatizar que as interrupções inferiores a três minutos não são

contabilizadas nos indicadores.

As metas para os indicadores DIC, FIC e DMIC estão publicadas na Resolução

ANEEL número 024, de 27 de janeiro de 2000 e já estão sendo informadas na conta
de energia elétrica do consumidor as metas do DIC e FIC.
A Figura abaixo ilustra o campo de indicadores de
continuidade de uma conta de energia de um consumidor.
TMAE (Tempo de Atendimento Emergencial)

TMAE (Tempo de Atendimento Emergencial) ao cliente é

verificado em um determinado conjunto de unidades
consumidoras, no período de apuração considerado.

Podemos calcular por:

Transformadores de Distribuição
Transformadores de distribuição de energia são projetados
para uso em rede aéreas de energia elétrica urbanas e rurais,
monofásicos e trifásicos.

Podem ser classificados como monofásico e trifásico,

sendo o primeiro como Sistema Delta (triângulo) e o
segundo como Sistema Estrela.
Aplicações
As três aplicações básicas dos transformadores e que os fazem indispensáveis em
diversas aplicações como, sistemas de distribuição de energia elétrica, circuitos
eletrônicos e instrumentos de medida, são:

• Aumentar ou diminuir o valor de tensões e correntes;

• Casamento de Impedâncias (A potência fornecida a uma carga é máxima quando a

impedância da fonte é igual à da carga);

• Isolar Circuitos.
Transformador de Núcleo de Ferro

Nos Transformadores, a relação entre os módulos das tensões induzidas no primário (ep) e no
secundário (es) é igual à relação entre o número de enrolamentos correspondentes.

Da mesma forma podemos relacionar ep e es com Np (número de espiras do primário) e Ns

(número de espiras do secundário), tal como:
Relações de Transformação
Da relação de Np com Ns temos a Relação de
Transformação “a”:

Se a<1 temos um transformador elevador de

tensão.

Se a>1, temos um transformador abaixador de

tensão.
Exercícios

1- Descreva O Sistema de Distribuição, quais os principais elementos e suas funções?

2- Descreva uma subestação de distribuição, qual a sua utilidade ao longo do percurso da

energia elétrica e mostre um exemplo de localização?

3- Mostre o esquema da estrutura de um sistema elétrico de potência (SEP) desde a geração até
a área de consumo e indique as faixas de tensões padrões em cada etapa do percurso da energia
em um SEP.

4- Em quais etapas de um SEP que os consumidores podem ser atendidos?

Aprenda +
Assista os vídeos:
Como funciona um Transformador?
Disponível em: <https://www.youtube.com/watch?v=gh0VRnPPIMw>.
Acesso em: 06 ago. 2022.

O que é uma SUBESTAÇÃO? Entenda pra que serve uma SUBESTAÇÃO!

Disponível em: <https://www.youtube.com/watch?v=2sSxBH2LQts&t=3s>.
Acesso em: 06 ago. 2022.

Qualidade da distribuição de energia elétrica

Disponível em: <https://www.youtube.com/watch?v=7Q92zLQ39LY&list=WL&index=15&t=123s>.
Acesso em: 06 ago. 2022.

ANEEL – Essencial para a Energia, Essencial para o Brasil

Disponível em: <https://www.youtube.com/watch?v=9bOj6CLbId8&list=WL&index=16>.
Acesso em: 06 ago. 2022.
REFERÊNCIAS BIBLIOGRAFICAS

Benjamim Ferreira Barros. Sistema Elétrico de Potência SEP: Guia Prático: Conceitos, Análises e
Aplicações de Segurança da NR10. São Paulo: Editora Érica, 2013.

Eldis Camargo Neves Cunha. Infraestrutura Energética Planejamento e Regulação de Setor Elétrico. 1°.
São Paulo: Editora MP, 2009.

Lineu Belico dos Reis Arlindo Philippi. Matrizes energéticas – Conceitos e Usos em Gestão e Planejamento.
São Paulo: Manoele, 2011.

Lineu Belico dos Reis Eldis Camargo Neves Cunha. Energia Elétrica e Sustentabilidade: Aspectos
tecnológicos, socioambientais e legais. 2°. São Paulo: Manoele, 2014.

Ruth Pastôra Saraiva Leão. Harmônicos em Sistemas Elétricos. 1°. Rio de Janeiro: Elsevier, 2014.
