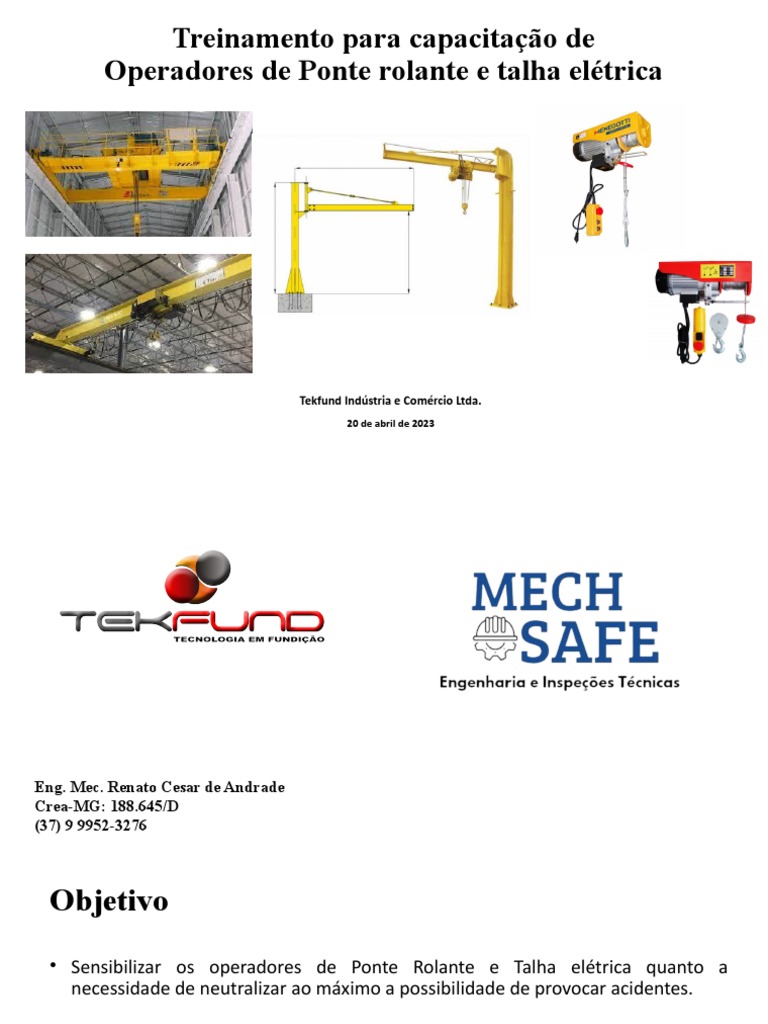

Treinamento para capacitação de

Operadores de Ponte rolante e talha elétrica

Tekfund Indústria e Comércio Ltda.

20 de abril de 2023
Eng. Mec. Renato Cesar de Andrade
Crea-MG: 188.645/D
(37) 9 9952-3276
Objetivo
• Sensibilizar os operadores de Ponte Rolante e Talha elétrica quanto a
necessidade de neutralizar ao máximo a possibilidade de provocar acidentes.

• Adoção de procedimentos de rotina pautadas pelas normas de segurança.

• Cumprimento ao disposto na NR-11 da Portaria MTPS nº 505, de 29 de abril de

2016
Conteúdo programático da capacitação
1. A capacitação para operação segura de máquinas deve abranger as etapas
teórica e prática, a fim de proporcionar a competência adequada do operador para
trabalho seguro, contendo no mínimo:

• a) descrição e identificação dos riscos associados com cada máquina e

equipamento e as proteções específicas contra cada um deles;

• b) funcionamento das proteções; como e por que devem ser usadas;

• c) como e em que circunstâncias uma proteção pode ser removida, e por quem,
sendo na maioria dos casos, somente o pessoal de inspeção ou manutenção;
Conteúdo programático da capacitação
• d) o que fazer, por exemplo, contatar o supervisor, se uma proteção foi danificada ou se
perdeu sua função, deixando de garantir uma segurança adequada;

• e) os princípios de segurança na utilização da máquina ou equipamento;

• f) segurança para riscos mecânicos, elétricos e outros relevantes;

• g) método de trabalho seguro;

• h) permissão de trabalho; e

• i) sistema de bloqueio de funcionamento da máquina e equipamento durante

operações de inspeção, limpeza, lubrificação e manutenção.
Conceito

Ponte Rolante: Equipamento aéreo sobre trilhos, utilizado no transporte e

movimentação de cargas e materiais.
* Deslocamento de cargas e materiais, no sentido vertical, horizontal e
longitudinal .

Talha elétrica: Talhas elétricas são equipamentos cuja finalidade principal

é facilitar a suspensão, locomoção e descer objetos que sejam muitos
pesados e por isso praticamente impossíveis de serem transportados
apenas com o uso de força humana.
* Deslocamento de cargas e materiais, no sentido vertical e longitudinal .
Para que treinar?
Acidentes
Para que treinar?
Acidentes
Para que treinar?
Acidentes
Para que treinar?
Acidentes
Para que treinar?
Acidentes
Ponte rolante
Ponte rolante
Ações:

Içamento  Movimento  Descarregamento

Ponte rolante
Ações:

Içamento  Movimento  Descarregamento

Ponte rolante

Içamento  Movimento  Descarregamento

Ponte rolante

Içamento  Movimento  Descarregamento

Ponte rolante

Içamento  Movimento  Descarregamento

Ponte rolante
Movimentos de uma Ponte Rolante
Os movimentos de uma ponte rolante são realizados pelos seguintes elementos:
• Guincho
• ponte e
• trole.
Ponte rolante
Ponte Rolante “Uni-viga”
Ponte rolante
Ponte Rolante “Dupla-viga”
Ponte rolante
Ponte Rolante “Semi-pórtico”
Ponte rolante
Ponte Rolante “Suspensa”
Ponte rolante
Ponte Rolante “Pórtico rolante”
Ponte rolante

Movimentos de uma Ponte Rolante

Ponte rolante

Composição da Ponte Rolante

Ponte rolante

Guincho
Ponte rolante

Guincho
Para testar a chave-limite no início de cada turno, procede-se da seguinte forma:

1. Leva-se a ponte para um lugar espaçoso onde o gancho, no caso de cair, não atinja ninguém embaixo, no piso, e
nem danifique qualquer equipamento.

2. a) Suspende-se o gancho até o ponto em que apenas toca a parte inferior da chave-limite e traz-se o controle para a
posição desligado (OFF).

b) Procede-se cuidadosamente desse ponto em diante, usando-se o primeiro ponto do controle. Se a chave-limite
estiver operando normalmente, o motor do guincho será desligado e o controle deverá ser trazido para a posição
desligado (OFF).

c) Durante este teste, observa-se o gancho da ponte. Se ele não parar um pouco antes de tocar o dromo, desliga-se
rapidamente o motor, solicitando-se em seguida a presença do encarregado responsável.
Ponte rolante

Guincho
3. a) Se a chave-limite funcionar bem sob as condições descritas anteriormente, o gancho deverá ser abaixado à meia altura do
piso.

b) Em seguida, o controle deve ser levado até o último ponto de subida, de modo que o gancho toque o peso da chave-limite a
plena velocidade.

4. No caso de se observar anormalidade na parada pela chave-limite, comunica-se o fato ao encarregado responsável. O
arrastamento excessivo pode ser causado pelo freio do guincho, que poderá estar desajustado, ou pela operação defeituosa da
chave-limite. Verifica-se se o peso pára sempre na posição correta.

Operação: Evite usar a chave-limite como um meio de parar o gancho da ponte quando ela sobe. Trata-se de um dispositivo de
proteção para o operador e para os homens do piso, razão por que deve ser reservado somente para os casos de emergência.

Para as cargas altas que necessitam de ultrapassar o limite para ganhar altura, leva-se o gancho a uma parada completa, antes
de entrar no curso da chave-limite.

Religa-se o motor do guincho usando-se uma velocidade reduzida até que a chave-limite seja operada.
Ponte rolante

Elevação
Ponte rolante

Sentidos de movimento
Ponte rolante
Utilização
Ponte rolante
Utilização
Ponte rolante
Utilização
Ponte rolante
Utilização
Ponte rolante
Utilização
Ponte rolante
Veja agora as mais importantes regras de segurança que o operador deve ter:

1– Uma ponte rolante deve ser operada apenas por pessoas realmente capacitadas e devidamente autorizadas.
2– Procure conhecer a ponte em que trabalha nos principais detalhes, familiarizando-se com as características de seu
mecanismo.
3– Inspecione sua ponte no início de cada turno, verificando o funcionamento da chave-limite, freios e outros
dispositivos de segurança. As irregularidades encontradas devem ser comunicadas, sem perda de tempo, ao chefe
imediato.
4– Obedeça somente aos sinais dados pela pessoa que estiver dirigindo o serviço de lingadas no piso. Quando observar
sinais de mais de uma pessoa, pare os movimentos da ponte até que a segurança seja restabelecida.
5– Obedeça ao sinal de quem quer que esteja pedindo para cessar qualquer movimento da ponte, em caso de perigo
iminente.
6– Aceite apenas os sinais convencionais já em uso na usina (Quadro de sinais convencionais). Quando houver necessidade
de sinais estranhos, procure saber se os mesmos serão bem compreendidos por você e pelos homens do piso.
7- Não discuta com os homens do piso. Em caso de desentendimento relacionado com a operação da ponte, solicite a
presença do chefe imediato.
8– Coloque o trole exatamente sobre a carga antes de acionar o guincho, para evitar o balanço da lingada. Não
movimente nunca a ponte ou o trole enquanto a carga estiver no piso
9– Ao descer o gancho da ponte além do piso normal, deixe, no mínimo, três voltas do cabo de aço no dromo.
Ponte rolante
Veja agora as mais importantes regras de segurança que o operador deve ter:

10– Quando levantar o gancho com ou sem carga, preste especial atenção para que a chave-limite não seja tocada.
11– Não levante cargas além da capacidade dos estropos, correntes e cabos de aço.
12– Observe se os estropos estão firmemente amarrando a carga e se as partes soltas foram retiradas, antes de começar a
subir.
13– Enquanto a ponte estiver em movimento, mantenha as mãos sobre os comandos, de modo a poder intervir,
rapidamente, em casos de emergência.
14– Observe se não há ninguém em posição perigosa no piso, antes de suspender uma carga. Faça soar a sirene ou o
tímpano, e só depois comece lentamente a levantá-la.
15– Experimente o freio do guincho levantando a carga a pouca altura, quando a mesma for pesada. Volte o controle à
posição de desligado (OFF) quando fizer esta experiência.
16– Não opere qualquer ponte se a chave-limite apresentar defeito ou se os cabos de aço não oferecerem segurança.
17– Levante a carga a uma altura suficiente, de modo que não atinja os homens e equipamentos que se encontrem
no piso.
18– Evite transportar cargas sobre os homens do piso. Para avisá-los da aproximação da ponte, use os sinais de alarme da
mesma.
19– Recuse-se a colocar a carga em local inseguro.
 Ponte rolante
Veja agora as mais importantes regras de segurança que o operador deve ter:

20– Quando tiver que colocar uma carga sobre uma prancha, um transportador ou um carro, que ainda não estejam em
posição, use o bom senso quanto ao local e à maneira como vai mantê-la, até a chegada dos mesmos.
21– Não opere sua ponte com estropos, correntes, etc., pendurados no gato, ameaçando a segurança dos que estão no piso,
inclusive a dos equipamentos.
22– Não permita que ninguém suba nas cargas ou no gancho da ponte, exceto para inspeção ou reparos.
23– Não faça levantamentos de cargas do piso com os cabos fora do prumo, exceto quando estiver devidamente
autorizado.
24– Não opere sua ponte se não estiver em boas condições físicas.
25– Não opere sua ponte quando houver homem trabalhando nas vigas de isolamento, a menos que ele esteja devidamente
protegido.
26– Não deixe carga de espécie alguma pendurada no gancho durante os períodos de refeição ou depois de ter deixado o
serviço.
27– Evite bater com sua ponte em outras vizinhas, exceto quando devidamente autorizado. Ainda assim, procure bater devagar, de
modo a não provocar acidentes pessoais ou materiais.
28– Quando duas ou mais pontes tiverem que movimentar simultaneamente uma só carga, os operadores devem coordenar seus
movimentos dentro de um mesmo ritmo, sem criar confusão, e devem obedecer aos sinais de uma única pessoa no piso.
29– Não tente nunca reparar o equipamento elétrico ou fazer quaisquer outros serviços de manutenção em sua ponte. Em
caso de defeito, chame o chefe imediato.
30- NUNCA dê trancos na ponte.
Ponte rolante
Veja agora as mais importantes regras de segurança que o operador deve ter:

31–Não amarre, não bloqueie, nem interfira de modo nenhum com o funcionamento do painel, das chaves-limite
ou de qualquer outro dispositivo de segurança.
32– Não substitua fusíveis queimados. Chame o eletricista para fazer este serviço e apurar a causa do defeito.
33– No caso de faltar energia elétrica, mantenha os controles desligados até que a mesma seja restabelecida.
34– Se encontrar a chave de emergência desligada, não a ligue, ainda que seja para iniciar seu trabalho, até constatar
que ninguém está trabalhando em algum setor da ponte.
35– Antes de ligar a chave da ponte, verifique se todos os controles estão na posição de desligado (OFF).
36– Permaneça na cabine de sua ponte mesmo durante os reparos feitos pela turma de manutenção, colaborando e
indicando-lhes as falhas que por acaso tenha constatado.
37– Mantenha sua ponte sempre limpa e livre de objetos, ferramentas, pedaços de madeira, porcas, parafusos, etc., que
possam cair sobre os homens do piso. Recolha a estopa para evitar incêndio, guardando-a num recipiente fechado.
38– Em caso de incêndio na ponte, use o extintor, solicitando ao chefe imediato o seu pronto recarregamento.
39– Não permita pessoas estranhas em qualquer lugar da ponte sem autorização superior. Caso haja essa
autorização, movimente a ponte apenas quando tiver certeza absoluta de que não há perigo de acidente.
40– Não abandone nunca sua ponte, exceto quando absolutamente necessário, aguardando na cabine a chegada do seu
substituto autorizado pelo chefe. Não combine com outros operadores para ficarem em seu lugar sem autorização da
chefia.
Ponte rolante
Veja agora as mais importantes regras de segurança que o operador deve ter:

41– Não transporte cilindros de oxigênio ou de acetileno, cheios ou vazios, com eletroímã, por ordem de quem
quer que seja.
42– Não aplique bruscamente o freio de pé. Os “calos” das rodas resultam da patinação da ponte.
43– Lembre-se, afinal, de que a operação segura da ponte é responsabilidade sua. A vida de muitos depende de seu
cuidado constante e do seu bom senso.
44– Pense sempre em SEGURANÇA ACIMA DE TUDO
Ponte rolante
Controle de ponte rolante
Ponte rolante
Controle de ponte rolante
Talha elétrica
Talha elétrica
Talha elétrica
Talha elétrica
Talha elétrica
