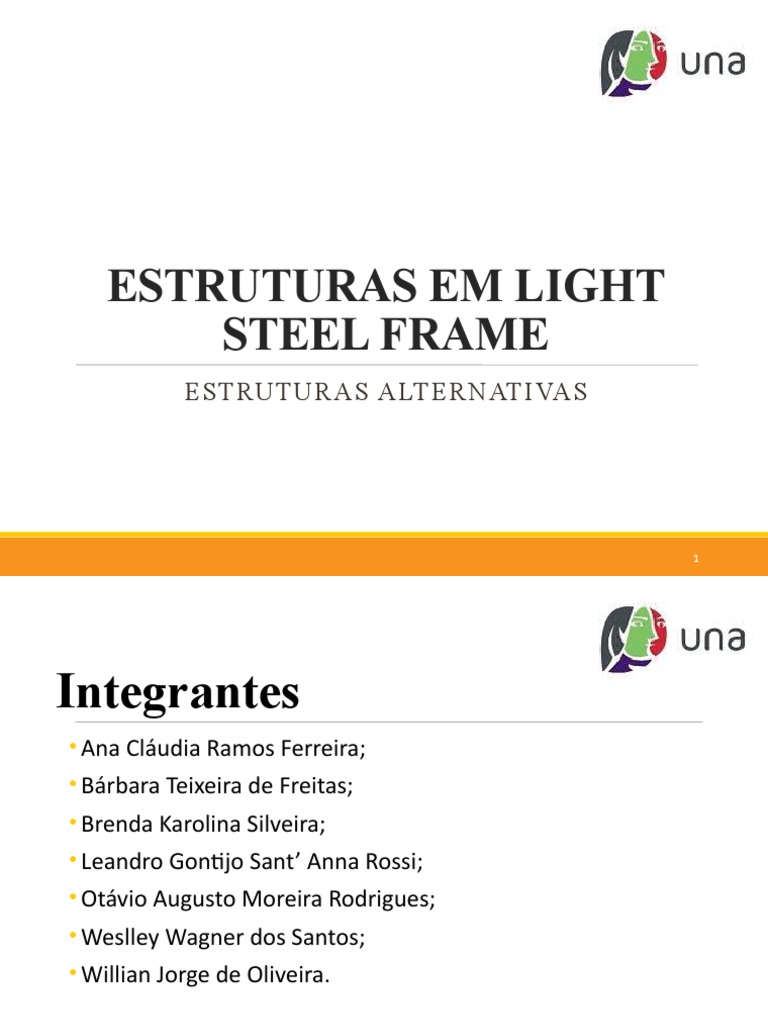

ESTRUTURAS EM LIGHT

STEEL FRAME
ESTRUTURAS ALTERNATIVAS

1
Integrantes
• Ana Cláudia Ramos Ferreira;
• Bárbara Teixeira de Freitas;
• Brenda Karolina Silveira;
• Leandro Gontijo Sant’ Anna Rossi;
• Otávio Augusto Moreira Rodrigues;
• Weslley Wagner dos Santos;
• Willian Jorge de Oliveira.

PROFESSOR ORIENTADOR: Homero Silva Junior.

2
Identificação do Problema
• Busca por construções mais rápidas e com
qualidade no Município de Betim.

3
Introdução
• O que é LSF (Light Steel Frame)?
Figura 1 – Obra feita em LSF.

Fonte: Disponível em: <http://www.sulmodulos.com.br/treinamento-steel-frame/>. Acesso em 08/06/2017.

4
Introdução
• Onde surgiu?
• Primeira aplicação no Brasil.

5
Objetivo
• Por que utilizar este método?
• Comparativo com o sistema
convencional de construção.

6
Etapas da Obra

7
 Fundação
• O Sistema LSF permite o uso de qualquer tipo de fundação
devido a sua estrutura leve e a distribuição uniforme de cargas,
a fundação mais comum é do tipo Radier.
Figura 2 – Fundação.

Fonte: Disponível em: <http://smartsistemasconstrutivos.com.br/etapas-da-obra/>. Acesso em 08/06/2017.

8
Estrutura
A estrutura das construções com Light Steel Frame são
compostas por perfis de aço galvanizado projetador e fabricados
dentro de controle técnico rigoroso.
Figura 3 – Estrutura.

Fonte: Disponível em: <http://smartsistemasconstrutivos.com.br/etapas-da-obra/>. Acesso em 08/06/2017.

9
Revestimento Interno
O revestimento interno das construções é feito com placas de
gesso acartonado parafusado sobre os perfis das paredes ou em
forros estruturados
Figura 4 – Revestimento Interno.

Fonte: Disponível em: < http://www.flasan.com.br/images/obras/lsf11.jpg />. Acesso em 08/06/2017.

10
Lajes/Coberturas
Para seu revestimento, são adotadas duas práticas habituais, as
lajes secas ou lajes mistas.

Figura 5 – Pavimento.

Fonte: Disponível em: < http://www.flasan.com.br/images/obras/lsf11.jpg />. Acesso em 08/06/2017.

11
Revestimento Externo
O revestimento externo da estrutura pode ser feito com placas
cimentícias parafusadas diretamente nos perfis da estrutura.

Figura 6 – Revestimento Externo.

Fonte: Disponível em: < http://www.flasan.com.br/images/obras/lsf5.jpg />. Acesso em 08/06/2017.

12
Isolamento Térmico e Acústico
Uma das várias vantagens propiciadas pela construção em Light
Steel Framing é o seu desempenho térmico e acústico, que
propicia conforto e qualidade no ambiente.
Figura 7 – Isolamento.

Fonte: Disponível em: <http://www.flasan.com.br/images/obras/lsf9.jpg/>. Acesso em 08/06/2017.

13
Instalações Elétricas e Hidráulicas
As instalações elétricas e hidráulicas no sistema LSF são
projetadas e executadas seguindo os mesmos princípios e
materiais utilizados na construção convencional.
Figura 8 – Instalações.

Fonte: Disponível em: <http://www.flasan.com.br/images/obras/lsf7.jpg/>. Acesso em 08/06/2017.

14
Construção Acabada
As obras executadas utilizando o sistema Light Steel Frame
resultam em edificações com aspecto similar aos sistemas
tradicionais.
Figura 9 – Estrutura LSF.

Fonte: Disponível em: < http://www.flasan.com.br/images/obras/lsf13.jpg />. Acesso em 08/06/2017.

15
Comparativo

Fonte: Adaptado de Hass, D. C. G., & Martins, L. F. (2011). Viabilidade econômica do uso do sistema construtivo
Steel Frame como método construtivo para habitações sociais. Curitiba: Universidade Tecnológica Federal do
Paraná.

16
 Comparativo
1.1. Sistema em 1.2. Sistema em
2.1. Sistema em Steel 2.2. Sistema em Steel
QUADRO 1- COMPARATIVO DO alvenaria cerâmica com alvenaria cerâmica com
frame com cobertura de frame com cobertura de
PREÇO DOS MATERIAIS cobertura de cobertura de telha
fibrocimento telha cerâmica
fibrocimento cerâmica

ITEM SERVIÇO PREÇO PREÇO PREÇO PREÇO

1 Estrutura R$ 11.379,20 R$ 11.379,20 R$ 3.959,20 R$ 3.959,20

2 Paredes e painéis R$ 4.491,94 R$ 4.491,94 R$ 13.446,73 R$ 13.446,73

Cobertura - Sistema
3 Fibrocimento R$ 5.405,35 R$ 6.313,80 R$ 5.426,52 R$ 6.313,80
4 Revestimento R$ 7.300,62 R$ 7.300,62 R$ 3.677,52 R$ 3.677,52
5 Pintura R$ 2.358,25 R$ 2.358,25 R$ 1.547,83 R$ 1.547,83
6 Outros R$ 21.859,54 R$ 21.859,54 R$ 21.859,54 R$ 21.859,54
  Total R$ 52.794,90 R$ 53.703,35 R$ 49.917,34 R$ 50.804,62

Fonte: Adaptado de Hass, D. C. G., & Martins, L. F. (2011). Viabilidade econômica do uso do sistema construtivo
Steel Frame como método construtivo para habitações sociais (p. 32). Curitiba: Universidade Tecnológica Federal
do Paraná.

17
Vantagens
• Menor prazo de execução;
• Controle de qualidade;
• Manutenção fácil, rápida, com baixo custo, sem sujeiras,
barulhos ou preocupações ao usuário;
• Retorno rápido de capital;
• Maior conforto acústico e térmico;
• Alta resistência a ventos e terremotos;
• Permite a utilização de qualquer tipo de acabamento externo
e interno, como cerâmicas, pedras, texturas e pinturas.

18
Desvantagens
• Por ser leve, a obra não pode possuir mais que 5
andares;
• Dependendo do material utilizado, a parede e a
estrutura pode ser danificada ao pendurar objetos
muito pesados;
• Baixa mão de obra especializada.

19
Conclusão

20
21
Obrigado!
