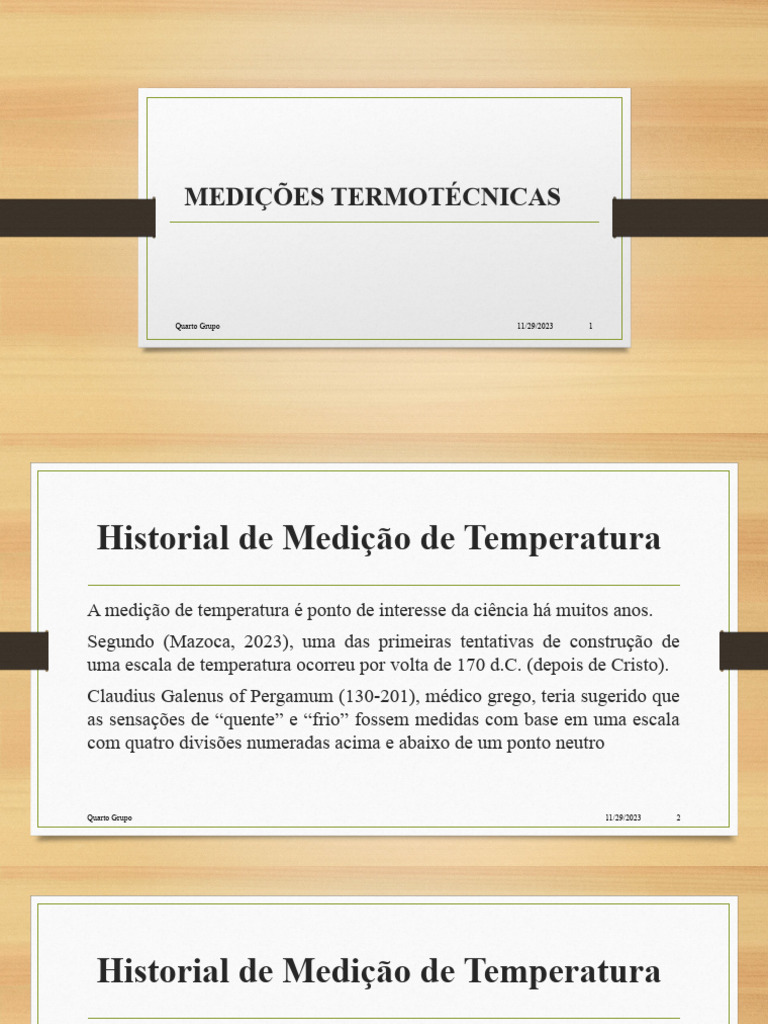

MEDIÇÕES TERMOTÉCNICAS

Quarto Grupo 11/29/2023 1

 Historial de Medição de Temperatura
A medição de temperatura é ponto de interesse da ciência há muitos anos.
Segundo (Mazoca, 2023), uma das primeiras tentativas de construção de
uma escala de temperatura ocorreu por volta de 170 d.C. (depois de Cristo).
Claudius Galenus of Pergamum (130-201), médico grego, teria sugerido que
as sensações de “quente” e “frio” fossem medidas com base em uma escala
com quatro divisões numeradas acima e abaixo de um ponto neutro

Quarto Grupo 11/29/2023 2

 Historial de Medição de Temperatura
Para tal escala termométrica, atribuiu a temperatura de “quatro graus de
calor” à água fervendo, a temperatura de “quatro graus de frio” ao gelo e a
temperatura “neutra” a uma mistura de quantidades iguais daquelas duas
substâncias.
O primeiro termómetro foi idealizado por Galileu Galilei (1564-1642).
Consistia de um longo tubo de vidro com um bulbo preenchido com vinho.
Conforme o ar restante no tubo era aquecido ou resfriado, o líquido do tubo
variava refletindo a mudança na temperatura do ar.
Quarto Grupo 11/29/2023 3
 Historial de Medição de Temperatura
Robert Hook (1635-1703), em 1664 usou tintura vermelha no álcool. Sua
escala, na qual cada grau representava um incremento do volume equivalente a
1/500 parte do volume do líquido do termómetro precisava somente de um
ponto fixo. Ele selecionou o ponto de congelamento da água. A primeira leitura
meteorológica foi feita nesta escala
Em 1701, Ole Christensen Romer (1644-1710) criou o primeiro termômetro,
com dois pontos de referência. O termômetro usava vinho vermelho como
indicador de temperatura. Romer criou a escala do seu termômetro com 60
representando o ponto de ebulição da água.
Quarto Grupo 11/29/2023 4
 Historial de Medição de Temperatura
Daniel Gabriel Fahrenheit (1686-1736) multiplicou a escala Romer por 4.
Ainda adicionou mais um ponto com referência, a temperatura de equilíbrio
de uma mistura de gelo e sal, que foi definida como zero em sua escala.
Em 1714, ele adotou o mercúrio, o qual se mostrou uma excelente
alternativa devido ao seu coeficiente de expansão térmica ser altamente
linear e não se dissolver no ar. Por outro lado, ele é menos sensível a
mudança de temperatura.

Quarto Grupo 11/29/2023 5

 Historial de Medição de Temperatura
Anders Celsius (1701-1744) em 1742 propusesse graduar o termômetro com
100 graus como o ponto de ebulição da água e zero como o ponto de
derretimento da neve.

Quarto Grupo 11/29/2023 6

 Temperatura nos Dias de Hoje
Atualmente as escalas mais utilizadas são Celsius e Fahrenheit. Kelvin e
Rankine são mais utilizados por cientistas e engenheiros. Quanto as outras
escalas, elas acabaram sendo esquecidas

Quarto Grupo 11/29/2023 7

Comparação das Escalas de Temperatura

Quarto Grupo 11/29/2023 8

 Conceitos Básicos
Temperatura – é uma medida de energia cinética média das partículas que
compõem um corpo. Quanto maior for a energia cinética das partículas, maior
será a temperatura do corpo.
A temperatura é a variável física mais importante que é medida nas indústrias
de processo. É muitas vezes um fator crítico para o processamento industrial.
Se a medição da temperatura não é precisa ou confiável, por qualquer motivo,
ela pode ter um efeito negativo sobre a eficiência do processo, consumo de
energia e qualidade dos produtos manufaturados. (Jr. & Sousa, 2012)

Quarto Grupo 11/29/2023 9

 Conceitos Básicos
Termometria – ciência das medições de calor, que é dividida em 2 grandes grupos

Pirometria – medição de altas temperaturas, na faixa onde os efeitos de radiação

térmica visíveis passam a se manifestar.
Pirometria – medição de altas temperaturas, na faixa onde os efeitos de radiação
térmica visíveis passam a se manifestar.
Quarto Grupo 11/29/2023 10
Instrumentos de Medição de Temperatura

Do ponto de vista conceitual, um instrumento que mede valores de temperatura é

chamado de termómetro.
Os instrumentos de medição de temperatura classificam-se em: termómetro de
contacto e pirómetros óticos

Termómetro de Contacto
Termómetro de Contacto que podem ser elétricos ou não-elétricos.
Termómetro de Contacto Elétricos: termómetro termoelétrico; de resistência;
semicondutores; de fibra ótica; de ultrassónicos
Quarto Grupo 11/29/2023 11
Instrumentos de Medição de Temperatura

Termómetro de Contacto Não- elétricos: termómetros de líquido em

vidro; preenchido com líquido; de dilatação; bimetálicos; pressão de vapor;
gás

Termômetros de dilatação Este tipo de termômetro é baseado no

fundamento teórico de quando um líquido é aquecido, seu volume ou
pressão mudará proporcionalmente à temperatura.

Quarto Grupo 11/29/2023 12

Instrumentos de Medição de Temperatura

Termômetro de tubo de vidro são compostos por um recipiente (bulbo)

contendo o líquido de dilatação e um capilar de vidro, acoplado ao bulbo.
Indicam a temperatura como a diferença entre o coeficiente de dilatação do
vidro e do líquido empregado.

Quarto Grupo 11/29/2023 13

Instrumentos de Medição de Temperatura

Quarto Grupo 11/29/2023 14

Instrumentos de Medição de Temperatura

Recipiente metálico – quando há mudança de temperatura, o fluido se

expande ou contrai, o que faz com que o tudo de Bourdon mova-se,
movendo assim a posição da agulha sobre a escala

Quarto Grupo 11/29/2023 15

Instrumentos de Medição de Temperatura

Os líquidos mais utilizados termómetro de líquido em recipiente metálico

Quarto Grupo 11/29/2023 16

Instrumentos de Medição de Temperatura

Termómetro com dilatação de gás

O volume do conjunto é constante e preenchido com um gás a alta pressão.
Com a variação da temperatura, o gás varia sua pressão 11
(por exemplo, de 20 a 50 atm), observa-se que as variações de pressão são
linearmente dependentes da temperatura.

Quarto Grupo 11/29/2023 17

Instrumentos de Medição de Temperatura

Os líquidos mais utilizados termómetro de líquido em recipiente metálico

Quarto Grupo 11/29/2023 18

Instrumentos de Medição de Temperatura

Termómetros Bimetálicos
O princípio de funcionamento de um termómetro bimetálico conta com o
facto de que metais diferentes dilatam em proporções diferentes à medida
que a sua temperatura aumenta (aquecimento).
Lâminas componentes do par bimetálico

Quarto Grupo 11/29/2023 19

Instrumentos de Medição de Temperatura

Termómetros de Efeito Elétrico

Todo condutor elétrico apresenta uma resistência que depende de sua
temperatura, por tanto, se pode utilizar a resistência elétrica como variável
termométrica resistência elétrica como variável termométrica.
Há dois tipos:

Quarto Grupo 11/29/2023 20

Instrumentos de Medição de Temperatura

Detetores de Resistência de Platina (RTD) -são nomes genéricos para

sensores que variam sua resistência elétrica com a temperatura.
Os materiais de uso prático recaem em duas classes principais:
Condutores-são chamados termómetros de resistência ou termorresistência.
Semicondutores-são chamados termístores.

Quarto Grupo 11/29/2023 21

Instrumentos de Medição de Temperatura

Termómetro de Resistência

Quarto Grupo 11/29/2023 22

Instrumentos de Medição de Temperatura

Os materiais mais utilizados para a fabricação destes tipos de sensores são

Quarto Grupo 11/29/2023 23

Instrumentos de Medição de Temperatura

Pirómetros
Pirómetros Óticos
Para altas temperaturas utiliza-se o termómetro conhecido por pirómetro
ótico que é utilizado para a medida de temperaturas de metais
incandescentes, fornalhas ou estrelas, pois pode ser usado à distância e pode
medir temperaturas acima do ponto de fusão dos materiais que o constituem.

Quarto Grupo 11/29/2023 24

Instrumentos de Medição de Temperatura
Pirómetros Óticos

Quarto Grupo 11/29/2023 25

Instrumentos de Medição de Temperatura

Pirómetro à Radiação
Este pirómetro é baseado na determinação da temperatura de equilíbrio de
um alvo sobre a qual a radiação térmica incide. Ele é um tipo de medidor de
temperatura sem contacto com o meio ou material cuja temperatura se deseja
medir.

Quarto Grupo 11/29/2023 26
