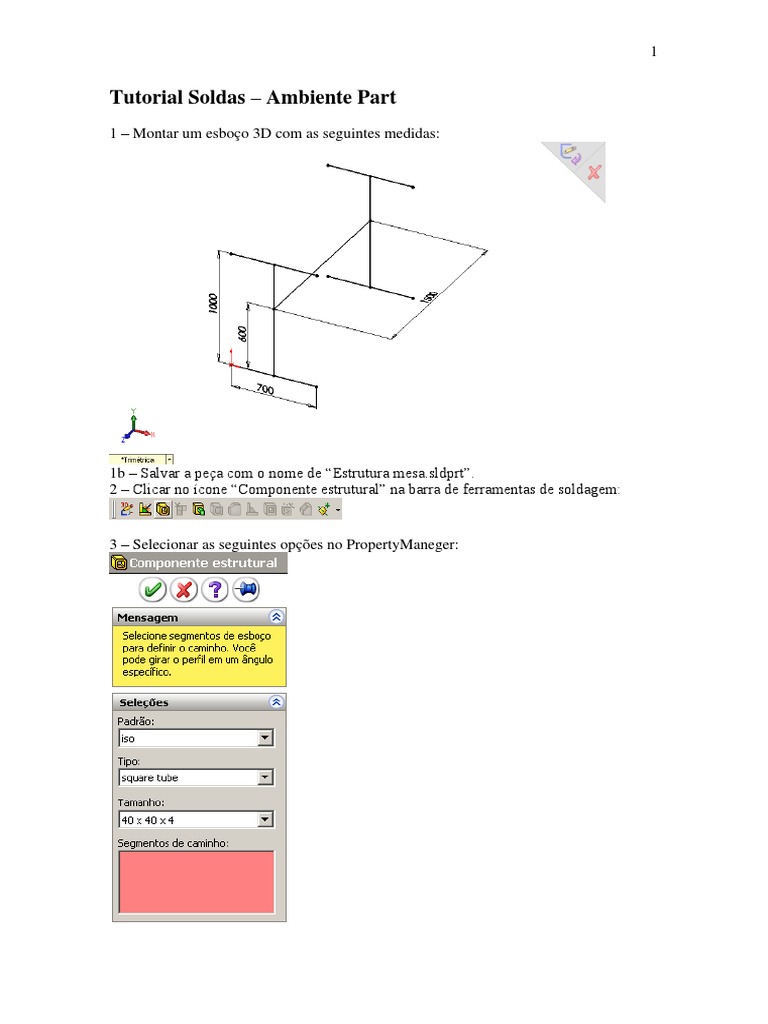

Tutorial Soldas – Ambiente Part

1 – Montar um esboço 3D com as seguintes medidas:

1b – Salvar a peça com o nome de “Estrutura mesa.sldprt”.

2 – Clicar no ícone “Componente estrutural” na barra de ferramentas de soldagem:

3 – Selecionar as seguintes opções no PropertyManeger:

 2

4 – Selecionar todas as seguintes arestas do esboço:

5 – Clicar em OK e depois fazer o mesmo procedimento para as outras arestas da parte

de traz do esboço e depois para a do meio.

6 – Selecionar a ferramenta “aparar/estender” na barra de ferramentas de soldagem.

 3

7 – Selecionar as seguintes opções no PropertyManeger:

8 – Em Corpos a aparar selecione:

 4

E em Limites de aparagem selecione:

9 – Clique em OK.

10 – Repetir o passo anterior para o outro lado da peça.

11 – Para a barra central, selecionar a barra central como o Corpo a aparar, e as faces de
ambos os lados como Limites de Aparagem.
 5

12 – Selecionar a Ferramenta “Cordão de solda” na barra de ferramentas de soldagem.

13 – Selecionar o tamanho do cordão de solda de 5.00 mm e a opção “ambos os lados”

com 5.00 mm de espessura e desmarcar a opção “Propagação de tangente”.

14 – Na primeira “Definição” selecionar a face em verde e na segunda a face em roda.

15 – Em Outro lado, selecionar a face em verde na primeira “Definição” e na segunda

selecionar a face em rosa.

16 – Clicar em OK e repetir a os dois passos anteriores para as outras juntas.

 6

Obs: A simbologia de soldas já aparece. Depois ela pode ser importada no ambiente
Drawing.

17 – Salvar a peça.
