    Inicio da Inspeção: 15/07/2019

    Término da Inspeção: 31/07/2019

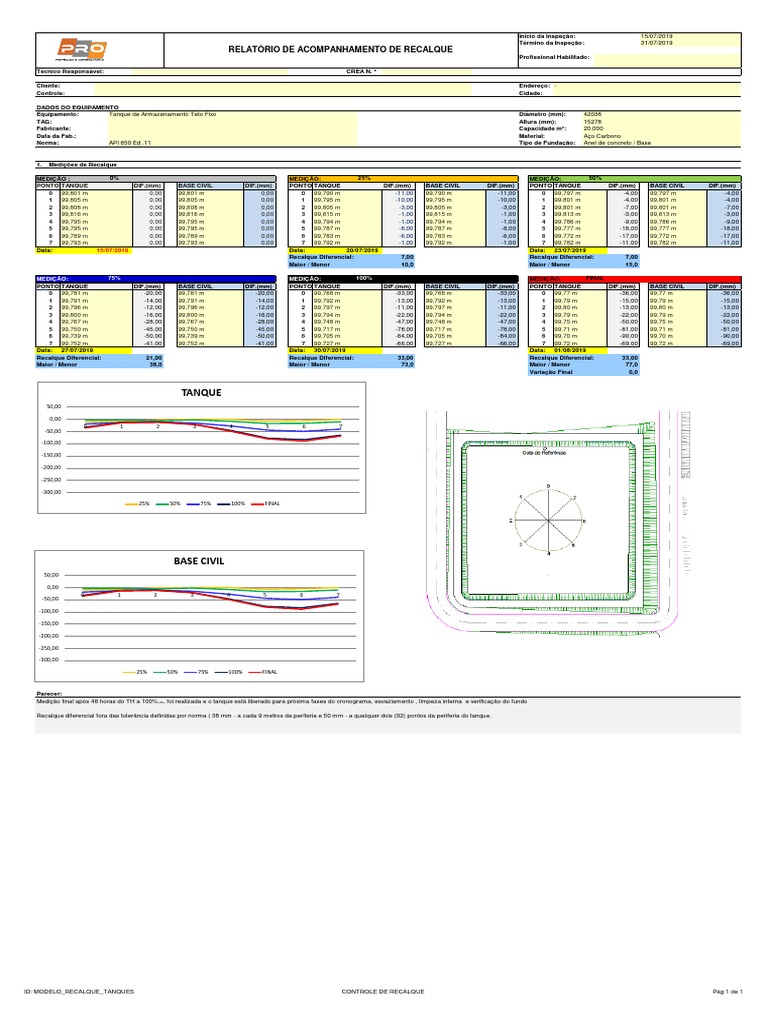

    RELATÓRIO DE ACOMPANHAMENTO DE RECALQUE
    Profissional Habilitado:

    Técnico Responsável: CREA N. º

    Cliente: Endereço: -
    Controle: Cidade:

    DADOS DO EQUIPAMENTO
    Equipamento: Tanque de Armazenamento Teto Fixo Diâmetro (mm): 42038
    TAG: Altura (mm): 15278
    Fabricante: Capacidade m³: 20.000
    Data da Fab.: Material: Aço Carbono
    Norma: API 650 Ed .11 Tipo de Fundação: Anel de concreto / Base

    1. Medições de Recalque

    MEDIÇÃO : 0% MEDIÇÃO: 25% MEDIÇÃO: 50%


    PONTO TANQUE DIF.(mm) BASE CIVIL DIF.(mm) PONTO TANQUE DIF.(mm) BASE CIVIL DIF.(mm) PONTO TANQUE DIF.(mm) BASE CIVIL DIF.(mm)
    0 99,801 m 0,00 99,801 m 0,00 0 99,790 m -11,00 # 99,790 m -11,00 0 99,797 m -4,00 # 99,797 m -4,00
    1 99,805 m 0,00 99,805 m 0,00 1 99,795 m -10,00 # 99,795 m -10,00 1 99,801 m -4,00 # 99,801 m -4,00
    2 99,808 m 0,00 99,808 m 0,00 2 99,805 m -3,00 # 99,805 m -3,00 2 99,801 m -7,00 # 99,801 m -7,00
    3 99,816 m 0,00 99,816 m 0,00 3 99,815 m -1,00 # 99,815 m -1,00 3 99,813 m -3,00 # 99,813 m -3,00
    4 99,795 m 0,00 99,795 m 0,00 4 99,794 m -1,00 # 99,794 m -1,00 4 99,786 m -9,00 # 99,786 m -9,00
    5 99,795 m 0,00 99,795 m 0,00 5 99,787 m -8,00 # 99,787 m -8,00 5 99,777 m -18,00 # 99,777 m -18,00
    6 99,789 m 0,00 99,789 m 0,00 6 99,783 m -6,00 # 99,783 m -6,00 6 99,772 m -17,00 # 99,772 m -17,00
    7 99,793 m 0,00 99,793 m 0,00 7 99,792 m -1,00 # 99,792 m -1,00 7 99,782 m -11,00 # 99,782 m -11,00
    Data: 15/07/2019 Data: 20/07/2019 Data: 23/07/2019
    Recalque Diferencial: 7,00 Recalque Diferencial: 7,00
    Maior / Menor 10,0 Maior / Menor 15,0

    MEDIÇÃO: 75% MEDIÇÃO: 100% MEDIÇÃO: FINAL


    PONTO TANQUE DIF.(mm) BASE CIVIL DIF.(mm) PONTO TANQUE DIF.(mm) BASE CIVIL DIF.(mm) PONTO TANQUE DIF.(mm) BASE CIVIL DIF.(mm)
    0 99,781 m -20,00 ## 99,781 m -20,00 0 99,768 m -33,00 # 99,768 m -33,00 0 99,77 m -36,00 # 99,77 m -36,00
    1 99,791 m -14,00 ## 99,791 m -14,00 1 99,792 m -13,00 # 99,792 m -13,00 1 99,79 m -15,00 # 99,79 m -15,00
    2 99,796 m -12,00 ## 99,796 m -12,00 2 99,797 m -11,00 # 99,797 m -11,00 2 99,80 m -13,00 # 99,80 m -13,00
    3 99,800 m -16,00 ## 99,800 m -16,00 3 99,794 m -22,00 # 99,794 m -22,00 3 99,79 m -22,00 # 99,79 m -22,00
    4 99,767 m -28,00 ## 99,767 m -28,00 4 99,748 m -47,00 # 99,748 m -47,00 4 99,75 m -50,00 # 99,75 m -50,00
    5 99,750 m -45,00 ## 99,750 m -45,00 5 99,717 m -78,00 # 99,717 m -78,00 5 99,71 m -81,00 # 99,71 m -81,00
    6 99,739 m -50,00 ## 99,739 m -50,00 6 99,705 m -84,00 # 99,705 m -84,00 6 99,70 m -90,00 # 99,70 m -90,00
    7 99,752 m -41,00 ## 99,752 m -41,00 7 99,727 m -66,00 # 99,727 m -66,00 7 99,72 m -69,00 # 99,72 m -69,00
    Data: 27/07/2019 Data: 30/07/2019 Data: 01/08/2019
    Recalque Diferencial: 21,00 Recalque Diferencial: 33,00 Recalque Diferencial: 33,00
    Maior / Menor 38,0 Maior / Menor 73,0 Maior / Menor 77,0
    Variação Final 0,0

    TANQUE
    50,00

    0,00
    0 1 2 3 4 5 6 7
    -50,00

    -100,00

    -150,00

    -200,00

    -250,00

    -300,00

    25% 50% 75% 100% FINAL

    BASE CIVIL
    50,00

    0,00
    0 1 2 3 4 5 6 7
    -50,00

    -100,00

    -150,00

    -200,00

    -250,00

    -300,00

    25% 50% 75% 100% FINAL

    Parecer:
    Medição final após 48 horas do TH a 100%.=, foi realizada e o tanque está liberado para próxima fases do cronograma, esvaziamento , limpeza interna e verificação do fundo

    Recalque diferencial fora das tolerância definidas por norma ( 38 mm - a cada 9 metros da periferia e 50 mm - a qualquer dois (02) pontos da periferia do tanque.
