Controlo FUMO

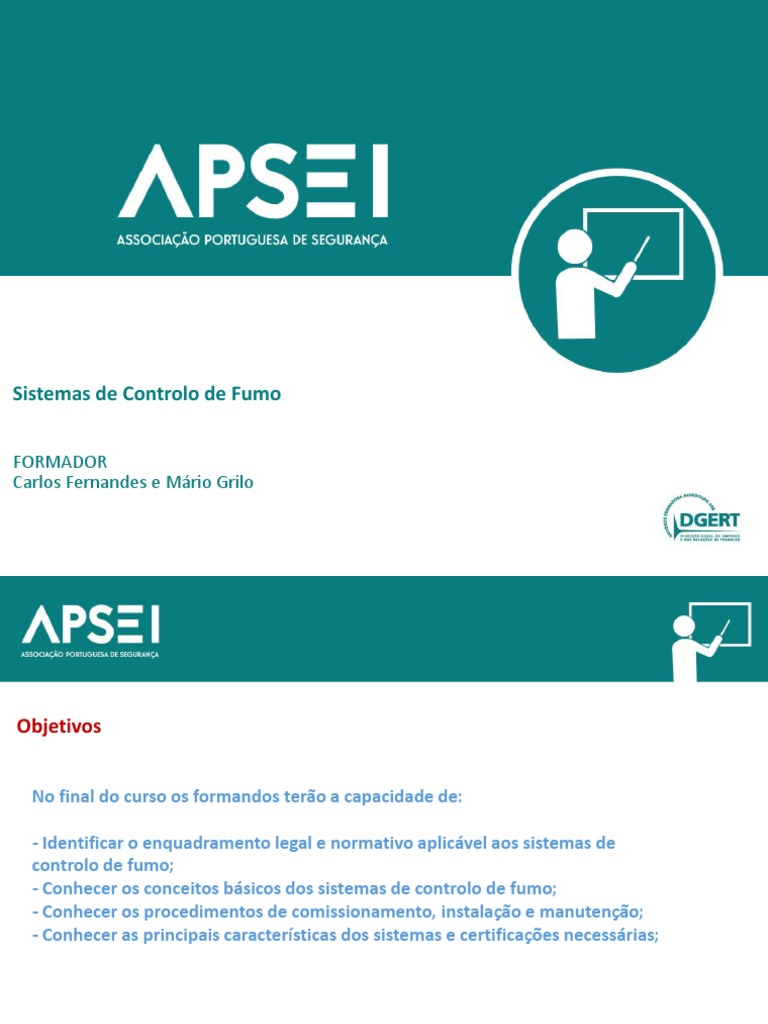

Sistemas de Controlo de Fumo
FORMADOR
Carlos Fernandes e Mário Grilo
Objetivos
No final do curso os formandos terão a capacidade de:
- Identificar o enquadramento legal e normativo aplicável aos sistemas de

controlo de fumo;
- Conhecer os conceitos básicos dos sistemas de controlo de fumo;
- Conhecer os procedimentos de comissionamento, instalação e manutenção;
- Conhecer as principais características dos sistemas e certificações necessárias;
MÓDULO 1
Conceitos básicos: admissão de ar, evacuação de fumos, compartimentação de
fumos;
Enquadramento legal e normativo: RT-SCIE e normalização aplicável;
Instalações de desenfumagem passiva
Instalações de desenfumagem ativa
Avaliação
- Avaliação sumativa, na forma de teste escrito, com perguntas de escolha múltipla

e de desenvolvimento
- Com consulta
- Número de perguntas do teste: 10
- Duração máxima do teste: 30 minutos
- A obtenção de aprovação no teste implica um resultado igual ou superior a 10

Referências
Decreto Lei 220/2008, de 12 de Novembro

“Regime Jurídico de Segurança Contra Incêndio em Edifícios”
Portaria 1532/2008, de 29 de Dezembro

“Regulamento Técnico de Segurança Contra Incêndio em Edifícios”
EN 12101-2 — sistemas para controlo de fumo e de calor — Parte 2: Especificações

para fumo natural e ventiladores para extração de calor.
Decreto-Lei n.º 130/2013, de 10 de setembro, que estabelece condições

harmonizadas para a comercialização dos produtos de construção
“O fumo libertado no decurso de um incêndio, dadas as suas características físicas e
químicas, cria um ambiente adverso à permanência de pessoas, sejam os ocupantes do
edifício, sejam os bombeiros na acção de extinção do incêndio…”
J.Viegas, Investigador do LNEC
Sistemas de Controlo de Fumo

Concentrações–limite para algumas substâncias
Exposição de Exposição de
5 minutos 30 minutos
Substância Composição do Ar
Incapacitação Morte Incapacitação Morte
CO 6000 - 12000 - 1400 - 2500 -

(ppm) 8000 16000 1700 4000
HCN 150-200 250-400 90-120 170-230
(ppm)
CO2 7-8 >10 6-7 >9
(%)
HCl 12000 - 2000 -
(ppm) 16000 4000
O2 <10-13 <5 <12 <6-7
(%)
7
Decreto Lei 220/2008, de 12 de Novembro
“Regime Jurídico de Segurança Contra Incêndio em Edifícios”
Sistemas de Controlo de Fumo 8

CAPÍTULO IV
Controlo de fumo
SECÇÃO I Aspectos gerais
Artigo 133.º Critérios de segurança

Artigo 134.º Métodos de controlo de fumo
Artigo 135.º Exigências de estabelecimento de instalações de controlo de fumo
Artigo 136.º Localização das tomadas exteriores de ar e das aberturas para
descarga de fumo
Artigo 137.º Características das bocas de ventilação interiores
Artigo 138.º Características das condutas
Artigo 139.º Determinação da área útil de exutores, vãos e aberturas de saída de fumo
Artigo 140.º Comando das instalações

SECÇÃO II Instalações de desenfumagem passiva
Artigo 141.º Admissão de ar

Artigo 142.º Evacuação de fumo
SECÇÃO III Instalações de desenfumagem activa
Artigo 143.º Admissão de ar

Artigo 144.º Extracção de fumo
Artigo 145.º Condicionantes ao dimensionamento
Artigo 146.º Comando das instalações
Artigo 147.º Alimentação de energia eléctrica

…
SECÇÃO IV Controlo de fumo nos pátios interiores e pisos ou vias circundantes
Artigo 148.º Métodos aplicáveis

Artigo 149.º Instalações de desenfumagem dos pátios interiores
Artigo 150.º Instalações de desenfumagem nos pisos ou vias circundantes
de pátios interiores cobertos
SECÇÃO V Controlo de fumo nos locais sinistrados

Artigo 152.º Cantões de desenfumagem
Artigo 153.º Instalações de desenfumagem passiva
Artigo 154.º Instalações de desenfumagem activa

SECÇÃO VI Controlo de fumo nas vias horizontais de evacuação

Artigo 156.º Controlo por desenfumagem passiva
Artigo 157.º Controlo por desenfumagem activa
Artigo 158.º Controlo por sobrepressão
SECÇÃO VII Controlo de fumo nas vias verticais de evacuação

Artigo 160.º Controlo por desenfumagem passiva
Artigo 161.º Controlo por sobrepressão

Artº 133º Critérios de segurança
OS EDIFÍCIOS DEVEM SER DOTADOS DE:
Meios que promovam a libertação para o

exterior do fumo e dos gases tóxicos ou
corrosivos com o objectivo de:
Reduzir a contaminação e a temperatura

dos espaços
Manter condições de visibilidade,

nomeadamente nas vias de evacuação.
13
Artº 134º Métodos de controlo de fumo
O CONTROLO DO FUMO PRODUZIDO NO INCÊNDIO PODE SER REALIZADO POR:
•Varrimento ou
•Pelo estabelecimento de uma hierarquia relativa de pressões, com subpressão num local sinistrado
relativamente aos locais adjacentes, com o objectivo de os proteger da intrusão do fumo.
A desenfumagem pode ser passiva, quando realizada por tiragem térmica natural, ou activa, nos casos em
que se utilizem meios mecânicos.
A desenfumagem pode ser activa quando se utilizem meios mecânicos.
14
As instalações de desenfumagem passiva

compreendem:
 aberturas para admissão de ar e
 aberturas para libertação do fumo
 Quer uma quer quer outra estão ligadas ao exterior,
12 m
directamente ou através de condutas.
Não é permitido o recurso a desenfumagem passiva em

locais amplos cobertos, incluindo pátios interiores e
átrios, com altura superior a 12 m.
15
INSTALAÇÕES DE DESENFUMAGEM ACTIVA,
O fumo é extraído por meios mecânicos e a admissão de ar pode ser natural ou realizada por
insuflação mecânica.
INSTALAÇÕES DE VENTILAÇÃO E DE TRATAMENTO DE AR DOS EDIFÍCIOS
Podem participar no controlo do fumo produzidos no incêndio, desde que sejam satisfeitas as
exigências expressas no RGSCIE.
16
Artº 135º Exigências de estabelecimento de instalações CF
 As vias verticais de evacuação enclausuradas:

 As câmaras corta-fogo;
 As vias horizontais a que se refere o n.º 1 do artigo 25.º;
 Os pisos situados no subsolo, desde que sejam acessíveis a público ou que tenham área superior a
200 m2, independentemente da sua ocupação;
 Os locais de risco B com efectivo superior a 500 pessoas;
 Os locais de risco C referidos no n.º 3 do artigo 11.º do DL 220/2008, 12 de Novembro
17
…..n.º 3 do artigo 11.º do DL 220/2008, 12 de Novembro
3 — A afectação dos espaços interiores de um edifício a locais de risco C, desde que os mesmos
possuam volume superior a 600 m3, ou carga de incêndio modificada superior a 20 000 MJ, ou
potência instalada dos seus equipamentos eléctricos e electromecânicos superior a 250 kW, ou
alimentados a gás superior a 70 kW, ou serem locais de pintura ou aplicação de vernizes em oficinas,
ou constituírem locais de produção, depósito, armazenagem ou manipulação de líquidos inflamáveis
em quantidade superior a 100 l, deve respeitar as regras seguintes:
a) Situar-se ao nível do plano de referência e na periferia do edifício;
b) Não comunicar directamente com locais de risco B, D, E ou F, nem com vias verticais que sirvam
outros espaços do edifício, com excepção da comunicação entre espaços cénicos isoláveis e locais de
risco B;
18
Os átrios e corredores adjacentes a pátios interiores, nas

condições previstas na alínea a) do n.º 1 do artigo 19.º, no
caso de serem cobertos
Artigo 19.º - Isolamento e protecção de pátios

interiores
1 — Sem prejuízo do artigo anterior são
permitidos os espaços livres interiores,
designados por pátios interiores ou poços de luz, H
desde que:
a) As suas dimensões em planta permitam
inscrever um cilindro dimensionado em função da
altura do pátio H, expressa em metro, cujo
diâmetro seja igual ou superior a:
p
i) H, para H ≤ 7 m, com um mínimo de 4 m;
ii) √ 7H, para H > 7 m;
19
 Os espaços cobertos afectos à utilização-tipo II;
 Os espaços afectos à utilização-tipo XII, cumprindo as respectivas condições específicas;
 Os espaços cénicos isoláveis, cumprindo as respectivas condições específicas.
20
CONTROLO DE FUMO EM VIAS VERTICAIS

ENCLAUSURADAS DE EVACUAÇÃO DE
EDIFÍCIOS COM ALTURA SUPERIOR A 28 m
Deve ser efectuado por sistemas de sobrepressão, que

devem ser duplicados por sistemas de
desenfumagem passiva de emergência com manobra
reservada aos bombeiros.
21
O CF EM VHE ENCLAUSURADAS DE CHC VHE
EDIFÍCIOS COM ALTURA SUPERIOR A 28 m
Deve ser efetuado por sistemas ativos de arranque CHC VHE
automático, podendo a admissão de ar ser efetuada a

partir do exterior ou pela câmara corta-fogo.
CHC VHE
CHC VHE
CHC
VHE
CHC VHE
22
O CF EM COZINHAS NA SITUAÇÃO PREVISTA NO N.º 2 DO ARTIGO 21.º
…cozinhas ligadas a salas de refeição
Deve ser efectuado por sistemas de desenfumagem activa, devendo ser instalados painéis de
cantonamento dispostos entre as cozinhas e as salas de refeições.
Painél de cantonamento
Cozinha
Ligação entre os espaços
Sala de refeições
CORTE
23
Estas escadas não precisam de ser
O CF EM PISOS ENTERRADOS pressurizadas
Sendo mais do que um piso abaixo do plano de

referência, faz-se sempre por recurso a meios activos, de
preferência por hierarquia de pressões.
AS ESCADAS QUE SERVEM PISOS NO SUBSOLO
Desde que a sua saída não seja directamente no exterior,

devem ser pressurizadas.
NOS RECINTOS ITINERANTES OU PROVISÓRIOS
A ANPC pode exigir a instalação de meios de

desenfumagem activa, nos casos em que sejam previstos
tempos de implantação do recinto num mesmo local
superiores a seis meses.
Escada com porta que dá acesso directo ao
exterior
24
Artº 135º Exigências de estabelecimento de instalações CF Plano de Referência
Como só existe 1 piso abaixo

do PR o controlo de fumo
pode ser por meios naturais
O CF EM PISOS ENTERRADOS
Sendo mais do que um piso abaixo do plano de

referência, faz-se sempre por recurso a meios activos,
de preferência por hierarquia de pressões. Plano de Referência
Como existe mais de 1

piso abaixo do PR o
controlo de fumo é
feito por meios activos
25
Escada
pressurizada
AS ESCADAS QUE SERVEM

PISOS NO SUBSOLO
Desde que a sua saída não seja

Escada com saída para o
interior do edifício
directamente no exterior, devem ser
pressurizadas.
26
Artº 136º Localização das tomadas exteriores de ar
As tomadas exteriores de ar podem ser:
vãos de fachada
ou bocas de condutas

bocas de conduta
Devem ser dispostas em zonas resguardadas do
fumo produzido pelo incêndio.
27
Aberturas para descarga de fumo
As aberturas para descarga do fumo podem ser :
Exutores;
Vãos de fachada;
Bocas de condutas
Devem ser dispostas de acordo com as exigências expressas no regulamento para as clarabóias em
coberturas, ou para as aberturas de escape de efluentes de combustão , consoante o caso.
28
Aberturas para descarga de fumo
As aberturas para descarga do fumo podem ser :
exutores,
… dispostas de acordo com as exigências

expressas no regulamento para as clarabóias em
coberturas .
Artigo 46.º - Tendas e estruturas insufláveis
2 — As clarabóias e faixas laterais contendo

elementos transparentes podem ser constituídas
por materiais que possuam uma reacção ao fogo, Exutores
pelo menos, da classe D-s2 d0, se forem materiais
rígidos, e D-s3 d0, se forem materiais flexíveis de
espessura igual ou inferior a 5 mm, desde que a
sua área total não ultrapasse 20% da área total da
tenda ou do insuflável e estejam afastadas umas
das outras com uma distância superior a 3,5 m.
29
Localização das tomadas exteriores de ar e das aberturas para descarga de fumo
ABERTURAS PARA DESCARGA DO FUMO
Podem ser :
 ….
vãos de fachada
 bocas de condutas
Devem ser dispostas de acordo com as exigências

expressas no presente regulamento para as clarabóias em
coberturas, ou para as aberturas de escape de efluentes de
combustão, consoante o caso (a Portaria não tem nada sobre
isto)…
30
Artº 136º
Localização das tomadas exteriores de ar e das aberturas para descarga de fumo

VÃOS DE FACHADA
Só são possíveis se abrirem segundo um ângulo superior a 60º
Devem situar-se no terço superior do espaço quando se destinem à evacuação do fumo.
60o
2
H
3
Relativamente a vãos que não abrem lateralmente há necessidade de alguns cuidados
31
Artº 137º Características das bocas de ventilação interiores
BOCAS DE ADMISSÃO DE AR E AS DE
EXTRACÇÃO DE FUMO INTERIORES
A1 e E
Devem permanecer normalmente fechadas por ou EI
obturadores, excepto nos casos em que sirvam
condutas exclusivas de um piso nas instalações
de ventilação e de tratamento de ar que
participem no controlo de fumo.
Os obturadores devem ser construídos com

Permanecer normalmente fechadas
materiais da classe A1 e possuir uma por obturadores
resistência E ou EI, consoante realizem
admissão ou extracção, de escalão igual ao
requerido para as condutas respectivas.
32
Artº 138º Características das condutas
Devem ser construídas com materiais da classe

A1 e garantir classe de resistência ao fogo padrão
igual à maior das requeridas para as paredes ou
pavimentos que atravessem, mas não inferior a EI
15, ou ser protegidas por elementos da mesma
classe.
A1
No caso de alojamento das condutas em ductos,
estes só podem conter quaisquer outras
canalizações ou condutas se aquelas assegurarem
a resistência ao fogo exigida no número anterior.
33
Artº 139º Determinação da área útil de exutores, vãos e aberturas de saída de fumo
ÁREA ÚTIL DOS EXUTORES
De acordo com a EN12101-2:2003-Sistemas

para controlo de fumo e de calor – Parte 2:
Especificações para fumo natural e
ventiladores para extração de calor
34
Artº 140º Comando das instalações
As instalações de CF devem ser

dotadas de sistemas de comando
manual, duplicados por comandos
automáticos quando exigido, de
forma a assegurar: Obturador na posição de
fechado
A abertura apenas dos
obturadores das bocas, de Obturador na posição de Extração
aberto
insuflação ou de extracção, ou dos
exutores do local ou da via Entrada
de ar Incêndio
sinistrada;
...
35
As instalações de CF devem ser dotadas de

sistemas de comando manual, duplicados
por comandos automáticos quando exigido,
de forma a assegurar:
 O arranque dos ventiladores de

controlo de fumo, quando existam.;
 A paragem das instalações de

ventilação ou de tratamento de ar, a
menos que essas instalações participem
no controlo de fumo.
36
SISTEMAS DE COMANDO MANUAL

Exutor
Os dispositivos de abertura devem ser
accionáveis por comandos devidamente
sinalizados, dispostos na proximidade dos
acessos aos locais. Fumo
Duplicação desses dispositivos no posto

de segurança, quando este exista.
37
SISTEMAS DE COMANDO AUTOMÁTICO
Devem compreender detectores de fumo, quer

autónomos, quer integrados em instalações de alarme
centralizadas, montados nos locais ou nas vias.
38
CASOS EM AS INSTALAÇÕES DE CF NECESSITAM DE

COMANDO AUTOMÁTICO
Nos locais ou VE para os quais se exigem instalações de alarme

compreendendo detectores automáticos de incêndio, as instalações
de controlo de fumo devem ser dotadas de comando automático.
Nestes casos a entrada em funcionamento da instalação num local

ou num cantão deve bloquear a possibilidade de activação
automática da mesma instalação noutro local, devendo contudo
permanecer a possibilidade de controlo de fumo noutros locais, por
comando manual.
39
INSTALAÇÕES DE CONTROLO DE FUMO

DOTADAS DE COMANDO AUTOMÁTICO
A restituição dos obturadores, ou dos exutores, à A1 e E

sua posição inicial deve ser efectuada, em ou EI
qualquer caso, por dispositivos de accionamento
manual.
Se abrirem a restituição deve fazer-se
por dispositivos de accionamento manual
40
CASOS EM QUE EXISTEM SEA POR ÁGUA
Nos locais em que isso se verifique deve ser

assegurado que as instalações de desenfumagem
entrem em funcionamento antes daqueles.
Estas instalações só entram em funcionamento

depois das de desenfumagem
41
Artº 141º Admissão de ar
ADMISSÃO DE AR
Pode ser realizada por meio de:
Vãos dispostos em paredes exteriores, cuja parte

superior se situe a uma altura até 1 m do pavimento, ou
confinando com locais amplamente arejados;
Bocas de admissão, ligadas a tomadas exteriores de ar

eventualmente através de condutas.
1m
42
Artº 142º Evacuação de fumo
Pode ser realizada por meio de:
 Vãos dispostos em paredes exteriores cuja VHE
parte inferior se situe, pelo menos, a uma altura

de 1,8 m do pavimento;
Exutores de fumo; VHE
Bocas de extracção cuja parte inferior se situe,

pelo menos, a uma altura de 1,8 m do VHE
pavimento, ligadas a aberturas exteriores,

eventualmente através de condutas.
43
CARACTERÍSTICAS DAS CONDUTAS

Secção mínima igual ao somatório das
áreas livres das bocas que servem em cada
piso;
Relação entre dimensões transversais não superior Conduta

a dois, exigência que também se aplica às bocas
que servem.
L<2.C 44
CONDUTAS COLECTORAS VERTICAIS

Não devem comportar mais de dois desvios,
devendo qualquer deles fazer com a vertical um
ângulo máximo de 20º.
45
COMPRIMENTO DOS RAMAIS

HORIZONTAIS
O comprimento destes ramais de ligação, em cada
piso, à conduta colectora vertical não deve exceder
2 m.
Esse comprimento poderá ser diferente desde que
seja justificado pelo cálculo que a tiragem
requerida é assegurada, considerando-se nesse
cálculo que o fumo está à temperatura de 70 ºC, o
ar exterior à temperatura de 15 ºC e a velocidade
nula.
46
Instalações de desenfumagem activa
A desenfumagem activa pode ser realizada por meios naturais ou mecânicos, em conformidade com
o seguinte:
 Os meios naturais de admissão de ar devem ser estabelecidos nas condições indicadas no

artigo 136.º (Localização das tomadas exteriores de ar e das aberturas para descarga de
fumo).
 A admissão de ar por meios mecânicos deve ser realizada por bocas de insuflação cuja parte
mais elevada se situe, no máximo, a 1 m do pavimento.
…
47

A desenfumagem activa pode ser realizada por meios naturais ou mecânicos, em conformidade com o
seguinte:
…
As condutas de admissão de ar por meios naturais devem satisfazer as disposições seguintes, já
referidas anteriormente e que são:
CONDUTAS COLECTORAS VERTICAIS
Não devem comportar mais de dois desvios, devendo qualquer deles fazer com a vertical um ângulo
máximo de 20º.
COMPRIMENTO DOS RAMAIS HORIZONTAIS
O comprimento destes ramais de ligação, em cada pisos, à conduta colectora vertical não deve
exceder 2 m.
Esse comprimento poderá ser diferente desde que seja justificado pelo cálculo que a tiragem
requerida é assegurada, considerando-se nesse cálculo que o fumo está à temperatura de 70 ºC, o ar
exterior à temperatura de 15 ºC e a velocidade nula.
48
Artº 144º Extracção de fumo
Pode ser realizada por ventiladores ou bocas cuja

parte inferior se situe, pelo menos, a uma altura
de 1,8 m do pavimento, ligadas a ventiladores
através de condutas.
As condutas de insuflação de ar forçado e de

extracção de fumo devem apresentar um caudal
total de fuga inferior a 20% do caudal a exigir no
piso mais desfavorável.
Os ventiladores de extracção do fumo devem

resistir, sem alterações sensíveis do seu regime de
funcionamento, à passagem de fumo a uma
temperatura de 400 ºC, durante uma hora, em
edifícios com altura não superior a 28 m, e
durante duas horas em edifícios com altura
superior a 28 m ou em pisos enterrados.
49
50
A certificação das características exigidas deve ser

feita por organismo acreditado no âmbito do
Sistema Português da Qualidade.
Os dispositivos de ligação dos ventiladores às

condutas devem ser constituídos por materiais da
classe A1.
A posição dos aparelhos de comando dos

ventiladores deve ser sinalizada no posto de
segurança, quando exista.
51
Artº 145º Condicionantes ao dimensionamento
Para efeitos de dimensionamento deve considerar-se:
Velocidade do ar nas bocas de insuflação deve ser inferior a 5 m/s .
Caudal do ar nas bocas de insuflação deve ser da ordem de 60 % do caudal das bocas de
extracção, à temperatura de 20ºC.
Qe
Qi  60% de Qe
V < 5 m/s
52
Os sistemas de comando das instalações de

desenfumagem activa devem assegurar Obturadores na posição de
fechados
que os ventiladores de extracção de fumo
só entrem em funcionamento após a
Obturador na Extracção
abertura dos obturadores das bocas de posição de aberto
admissão e de extracção dos espaços Entrada
de ar Incêndio
interessados.
Obturadores na posição de
fechados
53
O accionamento dos ventiladores deve ser

garantido, mesmo que a abertura dos
obturadores não chegue ao fim de curso.
Sempre que os sistemas de ventilação ou

de tratamento de ar do edifício participem
no controlo de fumo, deve ser assegurada a
obturação de todas as bocas, abertas em
exploração normal, que possam permitir o
escoamento do fumo para zonas do edifício
não sinistradas.
54
Artº 147º Alimentação de energia eléctrica
A alimentação dos ventiladores envolvidos no

controlo de fumo deve ser feita a partir do:
Quadro de colunas ou
Quadro geral da UT e
Ser apoiada por fontes de energia de

emergência, nas condições do artigo 72.º.
Necessidade de protecção do quadro do

ponto de vista da resistência ao fogo
55
Pátios interiores e pisos ou vias circundantes
MÓDULO 2
Controlo de fumo nos pátios interiores e pisos vias circundantes;
Controlo de fumo nos locais sinistrados;
Controlo de fumo nas vias horizontais de evacuação;
Controlo de fumo nas vias verticais de evacuação;
Procedimentos de comissionamento e entrega do sistema.
56
PÁTIO INTERIOR COBERTO PÁTIO INTERIOR ABERTO
57
PÁTIO INTERIOR ABERTO

PÁTIO INTERIOR COBERTO
58
PÁTIO INTERIOR
(ÁTRIO, POÇO DE LUZ OU SAGUÃO)

Definições
Vazio interior
correspondente a um
volume
aproximadamente
paralelepipédico cuja
menor dimensão
horizontal é inferior à
respectiva altura.
Se tem cobertura é designado Se não tem cobertura é designado

de coberto. de ao ar livre.
59
PÁTIO INTERIOR FECHADO
Quando as fachadas interiores forem totalmente

protegidas por elementos de construção, quer à face
desse vazio, quer recuadas.
Designa-se por menor dimensão do pátio interior a

distância entre os Elementos verticais de fachada ;
.
Pátio coberto fechado
60
PÁTIO INTERIOR FECHADO
Quando as fachadas interiores forem totalmente

protegidas por elementos de construção, quer à face
desse vazio, quer recuadas.
61
PÁTIO INTERIOR ABERTO

Piso aberto em permanência sobre o vazio central
Pátio em que um ou mais pisos se encontrarem
abertos em permanência sobre o vazio central
Pátio interior aberto
62
Pátio coberto aberto
63
PÁTIOS ABERTOS DE UM LADO E FECHADOS DO OUTRO
Pátio coberto fechado de um lado e aberto do

outroaberto
64
ALTURA DO PÁTIO
Distância medida na vertical entre as cotas do átrio de acesso ao interior do vazio e do pavimento
do último piso utilizado dando para esse vazio.
65
MENOR DIMENSÃO PÁTIO INTERIOR FECHADO
Distância entre elementos verticais de fachada.
Pátio coberto fechado
66
MENOR DIMENSÃO DOS PÁTIOS ABERTOS DE UM LADO E FECHADOS DO OUTRO
Corresponde à distância entre os topos das lajes e elementos verticais
Pátio coberto fechado de um lado e aberto do

outroaberto
67
MENOR DIMENSÃO DO PÁTIO INTERIOR ABERTO
Distância entre os topos das lajes da galeria
Piso aberto em permanência sobre o vazio central
Pátio interior aberto
68
Artº 148º Métodos Aplicáveis

Consideram-se naturalmente desenfumados os pátios
descobertos
Corte
69
Artº 148º Métodos Aplicáveis

O controlo de fumo nos pátios interiores cobertos prolongados até ao topo do edifício pode ser
realizado por:
 Desenfumagem passiva ou
 Desenfumagem activa .
(ter em atenção a questão dos pátios interiores e átrios com altura superior a 12 m – Artigo 134.º,
n.º 4).
70
Artº 149º Instalações de Desenfumagem dos Pátios Interiores

 Nas instalações de desenfumagem passiva,
 As aberturas para admissão de ar devem ser colocadas na zona inferior do pátio e o

mais baixo possível.
 As aberturas para evacuação de fumo devem consistir em exutores dispostos na sua

cobertura. Saída de fumo
Átrio
Entrada
de ar
71
Caso existam paredes exteriores sobranceiras à cobertura com vãos não protegidos os exutores devem
respeitar a distância mínima de 4 m a essas paredes.
Exutor
≥4m
Pátio
72
Excepcionalmente, podem ser considerados vãos de evacuação de fachada, desde que estejam situados no terço
superior do pátio e não contribuam com mais de um terço para a área total útil das aberturas de evacuação.
A área total útil das aberturas para evacuação não deve ser inferior a 5 % da maior das secções horizontais do
pátio, medidas em planta. Saída de fumo
Área = 20 m2
Átrio
Corte
Área = 400 m2
Entrada
de ar
73
As instalações devem dispor de:
a) Comando automático a partir de detectores ópticos lineares de absorção instalados na zona superior
do pátio e, no caso de pátios com altura superior a 12 m, de detectores idênticos instalados a média
altura;
b) Comando manual de recurso, devidamente sinalizado, accionável a partir do piso principal.
74
Devem ser dispostos painéis de cantonamento ao longo do perímetro do pátio que confine com vias horizontais
servindo locais de risco A ou B, para garantir uma altura livre de fumos mínima de 2 m, na desenfumagem
dessas vias.
75
São permitidas instalações de

desenfumagem activa, desde
que produzam resultados
equivalentes aos das
instalações referidas nos
números anteriores.
No caso de existirem espaços

do edifício com aberturas para
o pátio dotados de instalações
de desenfumagem activa,
devem ser previstos painéis de
cantonamento entre tais
espaços e o pátio.
76
Artº 150º Instalações de Desenfumagem nos pisos ou vias circundantes de pátios

interiores cobertos
O controlo de fumo nos pisos dos pátios interiores cobertos abertos pode efectuar-se por meios
activos e por hierarquização de pressões, mantendo o piso sinistrado em depressão relativamente aos
restantes, devendo ser cumprido o seguinte:
No caso de existirem espaços do edifício com aberturas para o pátio dotados de instalações de
desenfumagem activa, devem ser previstos painéis de cantonamento entre tais espaços e o
pátio.
Quando nos pátios interiores cobertos fechados existirem locais de risco D e E, as vias
horizontais de evacuação que os circundam devem cumprir as disposições aplicáveis do artigo
19.º e ser desenfumadas.
77
78
79
Controlo de fumo nos locais sinistrados
Artº 151º Métodos aplicáveis
O controlo de fumo nos locais sinistrados pode ser realizado por:
• Desenfumagem passiva ou
•Desenfumagem activa.
80
Artº 152º Cantões de Desenfumagem
Os locais não compartimentados, cuja área seja superior a 1600 m2 ou em

que uma das suas dimensões lineares exceda 60 m, devem ser divididos em
cantões de desenfumagem, preferencialmente iguais, cujas dimensões não
ultrapassem aqueles valores.
PAINEIS DE FUMAÇA
L< = 60m L< = 60m L< = 60m
ACANTONAMENTO 1 ACANTONAMENTO 2 ACANTONAMENTO 3
(A<= 1600 m2) (A<= 1600 m2) (A<= 1600 m2)

Artº 152º Cantões de Desenfumagem
O cantonamento aplica-se independentemente do

método de desenfumagem ser activo ou passivo.
Constituem excepção ao cantonamento os

espaços afectos à UT II, onde não são exigidos
cantões de desenfumagem.
A excepção prevista no número anterior pode

ser extensiva a outras UT, mediante proposta
devidamente fundamentada e sujeita à aprovação
da ANPC.
Não confundir com compartimentação que,

essa sim, é necessária
82
Artº 153º Instalações de desenfumagem passiva
Nas instalações de desenfumagem passiva:
Aberturas para admissão de ar devem ser instaladas totalmente na zona livre de fumo e
o mais baixo possível
Aberturas para evacuação de fumo se devem dispor totalmente na zona enfumada e o

mais alto possível.
O somatório das áreas livres das aberturas para admissão de ar deve situar-se entre
metade e a totalidade do somatório das áreas livres das aberturas para evacuação de
fumo.
83
Declive do tecto não superior a 10 %

Se o declive do tecto não for superior

a 10 %, a distância, medida em planta,
de um ponto do local a uma abertura
de evacuação de fumo não deve ser
superior a sete vezes o pé-direito de
referência, com um máximo de 30 m.
d, d´ e d´´ < 7H com um máximo de

30 m
Cantão 1 Cantão 2
Planta
84
Se o declive do tecto for superior a 10 %, as aberturas para evacuação devem ser localizadas
integralmente acima do pé-direito de referência e o mais alto possível.
No caso de bocas de evacuação ligadas a condutas verticais, o comprimento das condutas deve ser
inferior a 40 vezes a razão entre a sua secção e o seu perímetro.
Quando, no mesmo local, existirem exutores e vãos de evacuação de fachada, estes apenas podem
contribuir com um terço para a área total útil das aberturas de evacuação.
A área total útil das aberturas para evacuação deve ser objecto de cálculo devidamente
fundamentado.
85

Vãos facilmente abertos
Consideram-se naturalmente ventilados e

desenfumados por meios passivos:
Os locais que apresentem fenestração directa para

o exterior, desde que os respectivos vãos possam
ser facilmente abertos e as vias de acesso sejam
desenfumadas;
86
Consideram-se naturalmente ventilados e Abertura
Os pisos dos parques de estacionamento cobertos
Abertura
abertos;
Nas definições não aprece a de parque de

estacionamento coberto aberto mas sim a de:«Parque
de estacionamento aberto», parque de estacionamento
coberto, sem boxes, cujas paredes exteriores dispõem,
em cada compartimento corta-fogo dedicado a Zonas dificilmente desenfumadas
estacionamento, de aberturas permanentes cuja área é

superior a 25% da área das paredes; Artigo 223º relativo a veículos a GPL é que
exige aberturas em fachadas opostas
87

Os pisos dos parques de estacionamento semi-

enterrados onde, sobre duas fachadas opostas, Corte
seja possível garantir aberturas de admissão de
ar, ventilação baixa, e saída de fumo, ventilação
alta, cujas bocas em ambos os casos tenham
dimensões superiores a 0,06 m2 por lugar de
estacionamento, em condições que garantam
um adequado varrimento; Planta
88

• Os parques de estacionamento da 1.ª categoria

de risco, desde que possuam condições para
garantir um adequado varrimento.
89
Artº 154º Instalações de desenfumagem ativa
Os sistemas de desenfumagem ativa devem ser realizados de acordo com o disposto nos n.os 1, 3 e 4
do artigo 153º e que são as seguintes:
Nas instalações de desenfumagem passiva, as aberturas para admissão de ar devem ser

instaladas totalmente na zona livre de fumo e o mais baixo possível, enquanto que as aberturas
para evacuação de fumo se devem dispor totalmente na zona enfumada e o mais alto possível.
Se o declive do tecto não for superior a 10 %, a distância, medida em planta, de um ponto do
local a uma abertura de evacuação de fumo não deve ser superior a sete vezes o pé-direito de
referência, com um máximo de 30 m.
e ainda com as disposições seguintes:
90
As bocas de extracção devem ser distribuídas à

razão de uma por cada 320 m2 de área do local e
proporcionar um caudal de 1 m3/s por cada 100
m2 de área do local, com um mínimo de 1,5
m3/s.
Como tem-se 5 bocas isso significa que a área

máxima será igual a 1620 m2 (Já precisava de
cantonamento)
Supondo então a área de 1620 m2 , o caudal a

assegurar por cada boca será igual a 3,2 m3/s
91
Os sistemas de desenfumagem activa

comuns a vários locais devem ser
dimensionados para a soma dos caudais
exigidos para os dois locais de maiores
dimensões. O sistema será dimensionado
para o local A.
92
Os sistemas de climatização ou controlo

ambiental podem ser utilizados para efeitos de
controlo de fumo, desde que cumpram o
disposto na Portaria no que se refere a esta
matéria.
93
Nos pisos dos parques de estacionamento cobertos

fechados:
A extracção de fumo em caso de incêndio deve ser

activada com um caudal de 600 m3/hora por veículo
no compartimento corta-fogo sinistrado;
94
Nos pisos dos parques de estacionamento

cobertos fechados:
Insuflação parada no compartimento corta-

fogo sinistrado. Qins = 0
Insuflação accionada nos compartimentos Qext = 60 000 m3/h
corta-fogo adjacentes que comuniquem com o Qins = 36 000 m3 /h

100 veículos
sinistrado, com caudais iguais a 60% da Caudal de extracção =
60 000 m3/hora
extração do piso sinistrado;
95
Nos pisos dos parques de estacionamento

cobertos fechados:
No caso particular de compartimentos

corta-fogo que não possuam, no seu
interior, rampas de comunicação a outros
pisos, a desenfumagem tem de ser
efectuada, nesse compartimento, por
insuflação ou extracção com os caudais
referidos;
96
Nos pisos dos parques de estacionamento cobertos fechados:
 O sistema de controlo de fumo pode recorrer ao sistema de ventilação para controlo de poluição
por meios activos, desde que disponha das características exigidas pelo presente regulamento
para o controlo de fumo.
97
Vias Horizontais de evacuação
Artº 159º Métodos aplicáveis
O controlo de fumo nas vias

horizontais de evacuação pode ser
realizado por:
Desenfumagem passiva
Desenfumagem activa ou
Sobrepressão relativamente ao local

sinistrado.
98
Artº 156º Desenfumagem passiva
Planta deCHCI
Planta de uma via horizontal
2
área < 15 m
Uma conduta "shunt"

Nas instalações de desenfumagem passiva, as para entrada de ar
aberturas para admissão de ar e evacuação de fresco e outra para
fumo devem ser alternadamente distribuídas. saída de fumos por
cada 15 m 2 de área em
planta do corredor
Aberturas
alternadamente
distribuídas
99
Desenfumagem passiva
SAD
ÍADE
FUMAÇA
SAÍDA DE FUMO
E
NTRAD
A
DE
AR
<10m
SA
D
ÍAD
E
FU
MAÇ
A
Corte de corredor com vista E
NTRAD
A
da parede com bocas de saída de fumo DE
AR
<10m
Corte de corredor com vista

da parede com bocas de entrada de ar
100
fumos e CondutaSaída depara

"shunt" fumo
saída de Desenfumagem passiva
gases quentes gases quentes e fumos
Corte
de
CHCI
ar fresco
h > 2mm
H > 1,8
h<1m
Conduta "shunt" para

entrada de ar fresco
101
fumos e Conduta "shunt" para saída de
gases quentes gases quentes e fumos
Corte
de
CHCI
ar fresco
H > 1,8
h > 2mm
h <1m
Conduta "shunt" para

entrada de ar fresco
102
E E
A distância máxima, medida segundo o 10 m max 10 m max
eixo da circulação, entre duas aberturas
S
consecutivas de admissão e evacuação
deve:
 ser de 10 m nos percursos em linha recta

e de,
7 m nos restantes percursos. S

7m max
103
Qualquer saída de um local de risco não situada

entre uma abertura de admissão e outra de escape
deve distar, no máximo, 5 m desta última.
Como são medidos os 5 m
104
As aberturas para admissão de ar não devem ser em número inferior às destinadas ao escape de fumo.
Área ≥ 0,1 m2
As aberturas de exaustão de fumo devem ter a área livre mínima de 0,10 m2 por unidade de passagem de
largura da via.
5 UP  0,50 m2
105
Os vãos de fachada podem ser equiparados a bocas VHE
de admissão e extracção simultâneas, sendo a área

livre considerada para extracção compreendida na
zona definida no n.º 1 do artigo 144.º (h ≥ 1,80 m) e VHE
a área livre considerada para admissão compreendida

fora daquela zona.
VHE
106
No posicionamento dos vãos de

fachada deve ter-se em conta a
eventual acção do vento, dispondo-os Via horizontal de evacuação
Janela Janela
de forma a permitirem o varrimento
das vias horizontais de evacuação por
acção das diferenças de pressão
estabelecidas pelo vento em fachadas
diferentes.
PLANTA
107
Não é permitido efectuar ligações a uma mesma conduta vertical destinada a evacuação de fumo por meios
passivos em mais do que cinco pisos sucessivos.
A esta conduta não se

pode ligar mais de 5
Obturador na posição bocas.
de fechado
Obturador na posição Extração

de aberto
Entrada
de ar Incêndio
108
2 x 20 dm 2 2 x 20 dm 2
Fechada no topo Aberta no topo
Não é possível
Conduta "shunt" ligar mais de 5
Conduta "shunt"
para entrada de para saída de
ar fresco fumos e gases
quentes
Entrada de ar fresco
com área > 0,5 m2
109
Desenfumagem activa
Nas instalações de desenfumagem activa, as bocas para admissão de ar e extracção de fumo devem
ser distribuídas nas seguintes condições (n.º 1 do artigo 156.º):
As aberturas para admissão de ar e evacuação de fumo devem ser alternadamente distribuídas.
A distância máxima, medida segundo o eixo da circulação, entre duas aberturas consecutivas
de admissão e evacuação deve:
 ser de 10 m nos percursos em linha recta e de,
7 m nos restantes percursos.
110
Desenfumagem activa
E E
10 m15max
m 10 m
15 max
m
0,5 m3/s . nUP
S
Qualquer saída de um local de risco não
situada entre uma boca de insuflação e outra
de extracção deve distar, no máximo, 5 m de
uma dessas bocas.
A distância máxima, medida segundo o eixo

da circulação, entre duas aberturas
consecutivas de admissão e extracção deve S
ser de 15 m nos percursos em linha recta e 7m10max
m
de 10 m nos restantes percursos.
Há incoerência entre os artigos.
111
Desenfumagem activa
No caso de admissão natural:
As zonas da circulação compreendidas entre uma abertura para admissão de ar e uma boca de
extracção de fumo devem ser varridas por um caudal de extracção não inferior a 0,5 m3/s por
unidade de passagem da circulação;
A secção dos vãos de parede para a admissão deve assegurar uma velocidade máxima do ar
condicione de 5 m/s.
112
Desenfumagem activa
No caso de insuflação mecânica:
 a velocidade de admissão esteja

compreendida entre 2 a 5 m/s;
O caudal de extracção seja 1,3 vezes do

de admissão. E E
10 m15max
m 10 m
15 max
m
No caso de serem utilizados vãos de parede 2 a 5 m/s S
1,3 o caudal de admissão
para admissão de ar, a respectiva área livre
considerada deve situar-se na metade inferior
do pé-direito de referência.
113
Desenfumagem activa
Desenfumagem activa
115
Desenfumagem activa
Desenfumagem activa
118
Desenfumagem activa
Quando o sistema funcionar, a diferença de pressão entre a via horizontal e os caminhos verticais protegidos a
que dê acesso deve ser inferior a 80 Pa, com todas as portas de comunicação fechadas.
CCF
VVE VHE
P1 + ΔP P1 ΔP < 80 Pa
VVE CCF
VHE
P1 + ΔP P1
CCF
VVE VHE
P1 + ΔP P1
Controlo por sobrepressão
O CF por sobrepressão de vias horizontais enclausuradas relativamente aos locais sinistrados apenas
é permitido se estes dispuserem de uma instalação de escape de fumo própria, devendo ser
estabelecida uma diferença de pressões da ordem de 20 Pa entre as vias e aqueles locais.
VHE enclausurada
Locais com instalação de escape de fumoPiso
sinistrado
P1 + 20 Pa
P1
VHE enclausurada
sinistrado
P1 + 20 Pa P1
VHE enclausurada
sinistrado
P1 + 20 Pa
P1
120
Quando a comunicação entre o local e a via seja dotada de câmara corta-fogo, a diferença de
pressões referida deve ser criada na câmara e, nestes casos, as próprias vias devem dispor de
instalações de desenfumagem.
121
Quando exista uma câmara corta-fogo a interligar dois locais e não possa ser desenfumada por
meios passivos nos termos deste regulamento, a câmara deve ser pressurizada entre 20 e 80 Pa
relativamente aos referidos locais e garantida uma velocidade de passagem do ar não inferior a 0,5
m/s com uma porta aberta.
Porta Aberta
CCF
VVE VHE
Piso sinistrado
P1 = 20 a 80 Pa
V = 1m/s
VVE CCF
VHE
CCF
VVE VHE
122
As galerias fechadas de ligação entre edifícios independentes ou entre corpos do mesmo edifício
devem ser pressurizadas e as vias que lhes dão acesso devem dispor elas próprias de instalações de
desenfumagem.
123
Vias verticais de evacuação
Métodos aplicáveis
O controlo de fumo nas vias verticais de

evacuação, normalmente caixas de escada, apenas
pode ser realizado por:
Desenfumagem passiva ou
Sobrepressão relativamente aos

espaços adjacentes.
Não é permitida a extracção forçada de fumo em

vias verticais de evacuação.
124
Nas instalações de desenfumagem passiva, o

arejamento deve ser assegurado por aberturas
dispostas no topo e na base das vias verticais, nas
Obturador da abertura
seguintes condições: para saída de fumos e
gases quentes
A abertura superior deve ser permanente, ou estar
equipada com um exutor de fumo, e ter uma área
livre não inferior a 1 m2.
O exutor referido no número anterior pode

permanecer normalmente fechado, devendo ser
dotado de um dispositivo de comando manual de Comando manual
abertura, instalado no interior da escada ao nível do para accionamento
2
1 m de área de da abertura situada
acesso Entrada de ar com
abertura no cimo das
C
área > 0,5 m2 escadas
O somatório das áreas livres das

aberturas inferiores deve ser, no
mínimo, igual à da abertura superior.
125
É admissível o recurso à desenfumagem passiva

para a desenfumagem das escadas servindo pisos
enterrados e com saída directa no exterior, desde
que:
Exista uma grelhagem permanente com 1 m2 de

área útil ao nível da saída, na parte superior da
porta ou junto à laje de tecto;
Seja admitido, na parte inferior do piso de cota

mais baixa, um caudal de ar de compensação não
inferior a 0,8 m3/s, ou exista admissão do ar por
meios passivos devidamente dimensionada.
126
CASOS EM QUE É EXIGIDA CÂMARA CORTA-FOGO
Se esta se situar abaixo do nível de referência e exista um único piso enterrado, a câmara pode ser
considerada ventilada e desenfumada se existirem condutas de entrada e saída de ar com dimensões iguais ou
superiores a 0,1 m2.
Condutas com secção  0,1 m2
NR
Câmara corta-fogo
127
É admissível o recurso à desenfumagem Grelhagem

com área ≥
passiva para a desenfumagem das escadas 1 m2
servindo pisos enterrados e com saída directa

no exterior, desde que:
Exista uma grelhagem permanente

com 1 m2 de área útil ao nível da saída,
Escada com saída directa

na parte superior da porta ou junto à laje
de tecto;
para o exterior
Seja admitido, na parte inferior do piso
de cota mais baixa, um caudal de ar de
compensação não inferior a 0,8 m3/s, ou
exista admissão do ar por meios passivos
Caudal de
devidamente dimensionada. compensação ≥ 0,8
m3/s
128
Admite-se que, nas instalações de Desenfumagem passiva

desenfumagem passiva, o arejamento
possa ser assegurado exclusivamente
por vãos dispostos em todos os
patamares intermédios, cujas áreas Área ≥ 0,25 m2
úteis por patamar sejam superiores a
0,25 m2.
Área ≥ 0,25 m2
No caso previsto no número anterior,
os vãos devem estar
permanentemente abertos ou possuir
abertura simultânea em caso de
incêndio, de modo automático ou por
comando do piso de acesso,
devidamente sinalizado.
129
A introdução do fumo nas vias verticais é limitada pelo estabelecimento de uma sobrepressão nas
mesmas, a qual pode ser realizada por:
Insuflação de ar nas vias verticais por forma a estabelecer uma diferença de pressão entre a
via vertical e os espaços adjacentes a esta no piso sinistrado, compreendida entre os 20 e os 80
Pa;
 Combinação da insuflação de ar nas vias verticais e controlo de fumo no espaço adjacente a

esta, de modo a estabelecer a diferença de pressões referido acima
A diferença de pressões referida acima deve ser obtida com todas as portas de acesso à escada
fechadas.
130
Quando existir câmara corta-fogo de acesso à escada a sua pressão deve ser intermédia entre a da via vertical
e os espaços com que comunica.
Câmara corta-fogo Via horizontal
+ + +
131
Em edifícios de grande altura, as instalações de controlo de fumos por

sobrepressão pode ser realizada por insuflação de ar nas vias verticais,
insuflação independente nas câmaras corta-fogo e controlo de fumo no
espaço a elas adjacente do piso sinistrado.
Extracção nas
circulações
horizontais
comuns
Insuflação
na escada
Insuflação na
câmara
Insuflação na circulação
horizontal comum
132

Em edifícios de grande altura, as instalações de
controlo de fumos por sobrepressão pode ser
realizada por insuflação de ar nas vias verticais,
insuflação independente nas câmaras-fogo e a
passagem de ar para os corredores, através de
grelha dotada de registo corta-fogo de guilhotina
calibrado para 70 ºC, associada a extracção no
espaço adjacente do piso sinistrado.
GRELHAS , permitindo a entrada do ar em caso de incêndio,

funcionando por:
Disparo de uma mola acionada por uma ventosa eletro-

magnética de 24 V CC com reposição manual, com contactos de
início e fim de curso, fusível térmico a 70 º C,
Dimensões devem respeitar exigências regulamentares.
133
Os caudais de insuflação das instalações de

controlo de fumo por sobrepressão referidas
devem permitir: a) Uma velocidade de
passagem do ar, na porta de acesso à escada
quando esta estiver aberta, não inferior a
0,50 m/s, se não existir câmara corta-fogo;
Velocidade de passagem do ar, na porta de

acesso à escada quando esta estiver aberta,
não inferior a 0,50 m/s
Via horizontal de evacuação
134
Caudais de insuflação das instalações de controlo de fumo por sobrepressão referidas devem permitir:
Nas vias verticais com câmara corta-fogo, uma velocidade de passagem do ar entre a câmara e os espaços
adjacentes do piso sinistrado não inferior a 1 m/s, se as duas portas se encontrarem abertas.
Velocidade de passagem do ar, na porta de acesso à

escada quando esta estiver aberta, não inferior a
Câmara corta-fogo 1,0 m/s
135
No topo da via vertical, deve ser ainda

instalado um exutor de fumo de socorro,
com 1 m2 de área útil que pode estar
normalmente fechado e tem dispositivo
de comando manual de abertura), de
activação alternativa, cuja abertura deve
ser apenas facultada aos delegados de
segurança e aos bombeiros.
136
Escadas pressurizadas que sirvam pisos VVE Pressurizada CCF Pressurizada

enterrados e sejam regulamentarmente
exigidas câmaras corta-fogo, estas devem
ser pressurizadas.
CCF Pressurizada
CCF Pressurizada
CCF Pressurizada
137
No caso de escadas pressurizadas que

sirvam pisos enterrados e sejam VVE Pressurizada
regulamentarmente exigidas câmaras
corta-fogo, estas devem, no caso
servirem espaços da UT II, podem CCF possuindo sistema que
garante uma renovação horária
possuir sistema que garanta: igual a 5 volumes e uma UT II
diferença de pressão não
superior a 80 Pa entre a CCF e
 uma renovação horária equivalente a locais adjacentes
cinco volumes, no mínimo,

CCF possuindo sistema que
uma diferença de pressão entre a garante uma renovação horária
igual a 5 volumes e uma UT II
câmara e os locais adjacentes não diferença de pressão não
locais adjacentes
ultrapasse 80 Pa.
CCF possuindo sistema que

garante uma renovação horária
igual a 5 volumes e uma
diferença de pressão não
UT II
locais adjacentes
138
Condições específicas
Utilização-tipo II
PARQUES ABERTOS
Nos espaços destinados a estacionamento de veículos em parques abertos é dispensável a existência de
sistema de controlo de fumo.
BOXES
A existência de boxes no interior dos parques cobertos só pode ser consentida se, da sua presença, não
resultar prejuízo para a satisfação das exigências de controlo do fumo nos pisos dos parques.
ACCIONAMENTO DAS INSTALAÇÕES DE CONTROLO DE FUMO POR MEIOS

ACTIVOS
Deve ser possível também por comandos manuais situados no posto de segurança e junto dos locais de
entrada e saída de viaturas, estes últimos reservados exclusivamente aos bombeiros.
139
Utilização-tipo VI
ESPAÇOS CÉNICOS ISOLÁVEIS
Nestes espaços devem ser previstas instalações de controlo de fumo por desenfumagem passiva nos
termos do número seguinte.
OS EXUTORES DE FUMO EM ESPAÇOS CÉNICOS
Devem ser em número não inferior a dois e possuir áreas úteis sensivelmente iguais entre si, devendo
a área útil total corresponder, no mínimo, a 5% da área do palco e deve ser possível o comando
manual da instalação quer a partir do piso do palco, quer do posto de segurança.
140
Utilização-tipo VIII
CONTROLO DE FUMO EM GARES SUBTERRÂNEAS
As gares subterrâneas e os pisos subterrâneos das gares mistas devem possuir um sistema de controlo
de fumo nos termos do presente artigo, sem prejuízo da garantia de uma altura livre de fumo de 4 m,
quando aplicável o disposto no n.º 5 do artigo 18.º (recurso a sistemas de controlo de fumo para
aumentar área de compartimentação).
No caso de possuírem um só piso, podem ser desenfumadas por insuflação de ar nas escadas de
acesso e saída natural do fumo através de aberturas na laje de cobertura da gare.
(OUTROS ASPECTOS ENCONTRAM-SE ESPECIFICADOS NA LEGISLAÇÃO)
141
Utilização-tipo XII
ESPAÇOS AFECTOS A ARMAZENAGEM
Os espaços da UT XII da 2ª categoria de risco ou superior, afectos a armazenagem com área superior a 400
m2, independentemente da sua localização no edifício, devem possuir sistema de controlo de fumo.
Área superior a 400 m2
Corte de armazém com exutores
142
OBRIGADO PELA VOSSA ATENÇÃO
carlos.8.fernandes@gmail.com
143

Controlo FUMO

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Controlo FUMO

Enviado por

Direitos autorais:

Formatos disponíveis

Sistemas de Controlo de Fumo

No final do curso os formandos terão a capacidade de:

- Identificar o enquadramento legal e normativo aplicável aos sistemas de

- Avaliação sumativa, na forma de teste escrito, com perguntas de escolha múltipla

- Número de perguntas do teste: 10

- Duração máxima do teste: 30 minutos

- A obtenção de aprovação no teste implica um resultado igual ou superior a 10

Decreto Lei 220/2008, de 12 de Novembro

Portaria 1532/2008, de 29 de Dezembro

EN 12101-2 — sistemas para controlo de fumo e de calor — Parte 2: Especificações

Decreto-Lei n.º 130/2013, de 10 de setembro, que estabelece condições

J.Viegas, Investigador do LNEC

Sistemas de Controlo de Fumo

CO 6000 - 12000 - 1400 - 2500 -

“Regime Jurídico de Segurança Contra Incêndio em Edifícios”

Portaria 1532/2008, de 29 de Dezembro

“Regulamento Técnico de Segurança Contra Incêndio em Edifícios”

Sistemas de Controlo de Fumo 8

“Regulamento Técnico de Segurança Contra Incêndio em Edifícios”

SECÇÃO I Aspectos gerais

Artigo 133.º Critérios de segurança

Sistemas de Controlo de Fumo 9

“Regulamento Técnico de Segurança Contra Incêndio em Edifícios”

SECÇÃO II Instalações de desenfumagem passiva

Artigo 141.º Admissão de ar

SECÇÃO III Instalações de desenfumagem activa

Artigo 143.º Admissão de ar

Sistemas de Controlo de Fumo 10

“Regulamento Técnico de Segurança Contra Incêndio em Edifícios”

Artigo 148.º Métodos aplicáveis

SECÇÃO V Controlo de fumo nos locais sinistrados

Artigo 151.º Métodos aplicáveis

Sistemas de Controlo de Fumo 11

“Regulamento Técnico de Segurança Contra Incêndio em Edifícios”

SECÇÃO VI Controlo de fumo nas vias horizontais de evacuação

Artigo 155.º Métodos aplicáveis

SECÇÃO VII Controlo de fumo nas vias verticais de evacuação

Artigo 159.º Métodos aplicáveis

Sistemas de Controlo de Fumo 12

OS EDIFÍCIOS DEVEM SER DOTADOS DE:

Meios que promovam a libertação para o

Reduzir a contaminação e a temperatura

Manter condições de visibilidade,

O CONTROLO DO FUMO PRODUZIDO NO INCÊNDIO PODE SER REALIZADO POR:

A desenfumagem pode ser activa quando se utilizem meios mecânicos.

As instalações de desenfumagem passiva

 aberturas para admissão de ar e

 aberturas para libertação do fumo

 Quer uma quer quer outra estão ligadas ao exterior,

Não é permitido o recurso a desenfumagem passiva em

INSTALAÇÕES DE DESENFUMAGEM ACTIVA,

INSTALAÇÕES DE VENTILAÇÃO E DE TRATAMENTO DE AR DOS EDIFÍCIOS

 As vias verticais de evacuação enclausuradas:

 Os locais de risco B com efectivo superior a 500 pessoas;

 Os locais de risco C referidos no n.º 3 do artigo 11.º do DL 220/2008, 12 de Novembro

…..n.º 3 do artigo 11.º do DL 220/2008, 12 de Novembro

Os átrios e corredores adjacentes a pátios interiores, nas

Artigo 19.º - Isolamento e protecção de pátios

 Os espaços cobertos afectos à utilização-tipo II;

 Os espaços afectos à utilização-tipo XII, cumprindo as respectivas condições específicas;

 Os espaços cénicos isoláveis, cumprindo as respectivas condições específicas.

CONTROLO DE FUMO EM VIAS VERTICAIS
