PIG

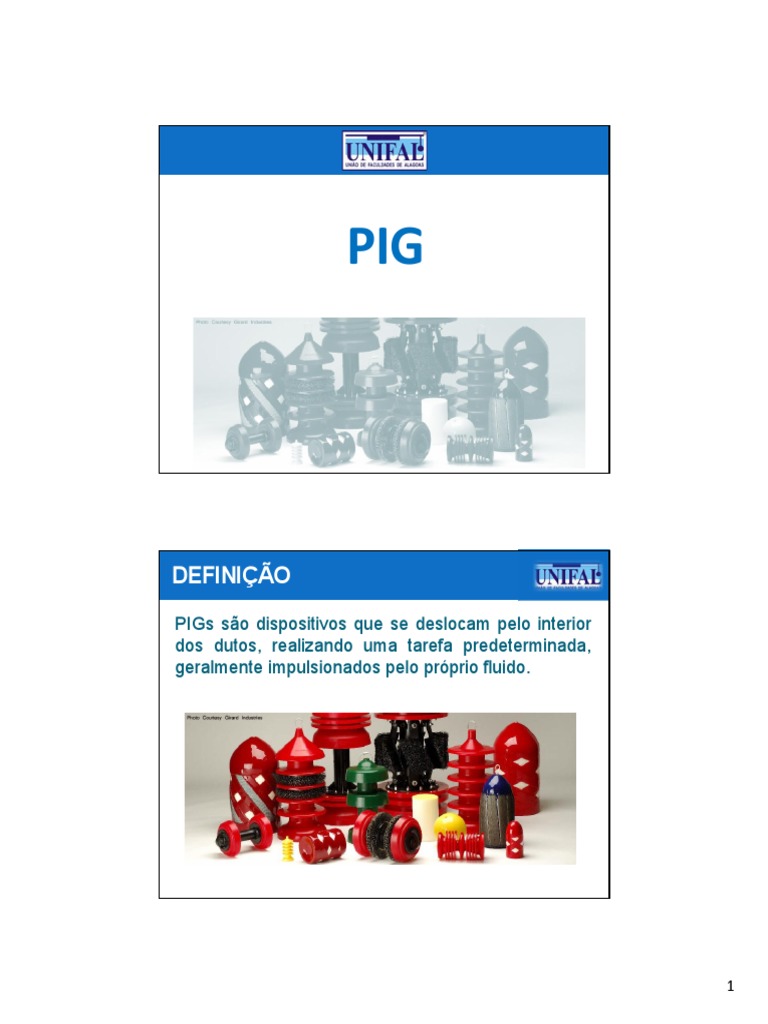

DEFINIÇÃO
PIGs são dispositivos que se deslocam pelo interior
dos dutos, realizando uma tarefa predeterminada,
geralmente impulsionados pelo próprio fluido.

1
INTRODUÇÃO

Por que PIG?

 Pipeline Inspection Gauge.
 Pipeline Internal Geometry.

TIPOS DE PIGs
Há uma grande variedade de PIGs, desde os de
espuma, compostos simplesmente por cilindros de
espuma, até sofisticados sistemas robóticos, que
realizam tarefas de alta complexidade.

2
TIPOS DE PIGs

UTILIZAÇÃO DOS PIGs

O duto deve ser “pigável”.
Dutos com graves obstáculos geométricos: curvas de
pequeno raio, conexões em T, bruscas reduções de
diâmetro, válvulas sem passagem plena e
amassamentos severos representam as principais
causas de impedimento do uso de pigs.

3
UTILIZAÇÃO DOS PIGs
Estações de lançamento/recebimento de PIGs.

PIG DE LIMPEZA

NATUREZA DO
FLUIDO

ACÚMULO DE
DETRITOS

PROCESSO
CORROSIVO INTERNO

4
PIG DE LIMPEZA
PIG ESPUMA.
• PIG mais simples;
• Mais utilizado
Nas etapas de montagem é usado para a remoção de
detritos oriundos da obra: água, areia, resíduos de solda,
pedras, etc.

PIG DE LIMPEZA
TIPOS DE ESPUMA.
A densidade da espuma utilizada varia em função da
aplicação, assim:
• Baixa densidade – 20 a 60 kg/m3 (limpeza inicial);
• Média densidade – 150 kg/m3;
• Alta densidade – acima de 200 kg/m3.

Configurações:
• Espuma simples;
• Espumas revestidas com materiais plásticos de alta
resistência;
• Materiais abrasivos e escovas aderidas.

5
PIG DE LIMPEZA
PIG ESPUMA.
• Geralmente são revestidos para aumentar a resistência
à abrasão ou servir de ancoragem para acessórios
(escovas, facas, etc.);
• Comprimento é cerca de 2 x D.

PIG DE LIMPEZA
PIG ESPUMA – FATORES DE USO
1. Custo reduzido;
2. Grande flexibilidade;
3. Variedade de formatos;
4. Uso em dutos com grande quantidade de detritos.

6
PIG DE LIMPEZA
PIGs RASPADORES
São PIGs de limpeza rígidos, geralmente com algum
componente mecânico que raspa a superfície interna do
duto – Escovas de aço sobre suportes de molas.

PIG DE LIMPEZA
FLEXPIGS
• Procura associar as principais características entre os
PIGs de espuma e os PIGs rígidos;
• Fabricados em uma única peça de poliuretano;
• Remoção de parafinas e condensados;
• Separação de bateladas.

7
PIG DE LIMPEZA
PIG ESFERA
• Remoção de condensados em gasodutos;
• Formato facilita a operação de lançamento e
recebimento;
• Esferas fabricadas em material plástico, normalmente
poliuretano, podendo ser maciças ou infláveis.

PIG DE LIMPEZA
PIG DE LIMPEZA MAGNÉTICA
• Possuem, fixados em eu corpo, imãs de grande
capacidade de retenção de partículas ferrosas;
• Muito utilizado logo após a montagem;
• Remoção de óxidos magnéticos oriundos de processo
corrosivo.

8
PIG PARA VERIFICAÇÃO DA GEOMETRIA DO DUTO

São especialmente utilizados para verificar anomalias

na geometria do duto.
A partir da avaliação do diâmetro interno podem
identificar:
• Amassamentos;
• Ovalizações;
• Válvulas parcialmente abertas;
• Outras obstruções internas.

PIG PARA VERIFICAÇÃO DA GEOMETRIA DO DUTO

PIG DE PLACA CALIBRADORA

• Sistema simples e eficiente para
detecção de problemas na
geometria do duto;
• Consiste basicamente de um disco
de diâmetro menor que o diâmetro
interno do duto.

9
PIG PARA VERIFICAÇÃO DA GEOMETRIA DO DUTO

PIG GEOMÉTRICO
PIG instrumentado composto por vários sensores,
distribuídos pelo perímetro do duto.
Possui um sistema computadorizado interno que permite
o registro em alta velocidade dos ângulos dos sensores,
a posição longitudinal no duto e a posição horária das
anomalias detectadas.
Permitem a medição precisa do diâmetro interno,
detectando, quantificando e localizando anomalias
geométricas do duto.

PIG PARA VERIFICAÇÃO DA GEOMETRIA DO DUTO

PIG DE INSPEÇÃO GEOMÉTRICA.

10
PIG PARA DETECÇÃO DE CORROSÃO

São ferramentas sofisticadas, com alto grau de

automação e fundamentais para o gerenciamento da
integridade estrutural de dutos.

PIG PARA DETECÇÃO DE CORROSÃO

PIG MAGNÉTICO DE CORROSÃO (PIG MFL)

Constitui-se na ferramenta de maior uso na inspeção de
dutos quando o foco é corrosão.
Trata-se de uma ferramenta robusta que pode ser
utilizada tanto em líquidos quanto em gases e fluidos
multifásicos.

11
PIG PARA DETECÇÃO DE CORROSÃO

PIG ULTRASSÔNICO
Desenvolvido para competir com o PIG MFL, oferecendo
precisão no dimensionamento direto das
descontinuidades.
Como o princípio que utiliza é o do ultrassom, é capaz de
medir diretamente a espessura do aço a cada ponto,
apresenta grande vantagem em relação ao MFL.

TIPOS DE PIGs
PIGs DE INSPEÇÃO POR MFL E US.

12
PIG PARA DETECÇÃO DE CORROSÃO

PIG PALITO
PIG de perfilagem da corrosão interna.
Aplicação onde MFL e US apresentam limitações:
Grandes espessuras e pequenos diâmetros, dutos
multisizes e fluidos multifásicos.

PIGs ESPECIAIS
PIG INERCIAL
Possui em seu interior uma unidade de navegação
semelhante àquelas utilizadas em veículos de auto
navegação, como os mísseis balísticos.
Grande importância no que se refere a análise de
mudanças no traçado original do duto.

13
PIGs ESPECIAIS
PIG DE BLOQUEIO
São ferramentas utilizadas na manutenção de dutos
em operação permitindo o isolamento de trechos.
• Cortes;
• Instalação de válvulas;
• By pass;
• TH de longos trechos.

PIGs ESPECIAIS
PIG DE PERFILAGEM
São PIGs compactos e relativamente simples.
Ao se deslocarem pelo duto, registram parâmetros
como temperatura, pressão e vibração.

14
APLICAÇÕES

PRÁTICAS DE UTILIZAÇÃO DE PIGs.

1. Durante a construção do duto:
a. Para remover resíduos de construção;
b. Teste de aceitação (enchimento e esvaziamento de
dutos);
c. Comissionamento;
d. Mapeamento do perfil do duto;
e. Medição da geometria interna do duto.

APLICAÇÕES

PRÁTICAS DE UTILIZAÇÃO DE PIGs.

2. Durante a operação do duto:
a. Limpeza da parede do duto;
b. Remoção do condensado e água;
c. Separação de produtos - Bateladas;
d. Aplicação de produtos químicos;
e. Medir pressão e temperatura;
f. Avaliar movimentação do duto.

15
APLICAÇÕES

PRÁTICAS DE UTILIZAÇÃO DE PIGs.

3. Para a inspeção do duto:
a. Limpeza;
b. Verificação de danos físicos (geométrico);
c. Detecção de corrosão, dupla laminação e trinca;
d. Detecção de vazamento;
e. Coleta de amostras;
f. Mapeamento do perfil do duto.

APLICAÇÕES

PRÁTICAS DE UTILIZAÇÃO DE PIGs.

4. Para manutenção e reparo do duto:
a. Aplicação de inibidor de corrosão;
b. Limpeza para manutenção
c. Descomissionamento;
d. Bloqueio;
e. Recomissionamento.

16
APLICAÇÕES

PRÁTICAS DE UTILIZAÇÃO DE PIGs.

5. Reabilitação ou mudança das características
operacionais:
a. Uso do Gel Pig;
b. Revestimento interno “in situ”;
c. Limpeza química;
d. Remoção de incrustação;
e. Limpeza para substituição de produto.

APLICAÇÕES

PRÁTICAS DE UTILIZAÇÃO DE PIGs.

6. Descomissionamento do duto:
a. Remoção de produto;
b. Limpeza da parede do duto;
c. Inspeção e teste;
d. Inertização.

17
APLICAÇÕES

RECOMENDAÇÕES PARA OPERAÇÃO COM PIG

INSTRUMENTADO.

PLANEJAMENTO

APLICAÇÕES

No planejamento devem ser elaborados

procedimentos destinados a disciplinar as atividade
das operações de passagem de PIGs.
 Controle operacional;
 Inspeção;
 Manutenção;
 Meio ambiente;
 Operação;
 Programação operacional;
 Segurança industrial.

18
APLICAÇÕES
RECOMENDAÇÕES PARA OPERAÇÃO COM PIG
INSTRUMENTADO.
 Estudo completo do trecho do duto através do qual
o PIG passará:
o Lançadores/recebedores;
o Localização e natureza de todas as conexões
laterais;
o Localização de todas as válvulas;
o Perfil do duto e quaisquer características
importantes.

APLICAÇÕES

CUIDADOS DURANTE A CORRIDA DE UM PIG.

 Durante a introdução do PIG no lançador;
 Avaliar a necessidade de reduzir a velocidade do
fluido;
 A corrida deve ser rastreada;
 Deve ser estimado o tempo de corrida;
 Monitoramento da velocidade, pressão e
temperatura do fluido.

19
TRAVAMENTO

COMO O PIG PODE FICAR PRESO NA TUBULAÇÃO.

 Travado devido ao acúmulo de detritos à frente do
PIG durante uma operação de limpeza;
 Travado em um acessório inadequado ou em um
dano existente na tubulação;
 Parado na tubulação devido a desgaste excessivo
ou dano no PIG.

TRAVAMENTO

CASOS TÍPICOS DE EMPERRAMENTO DE PIGs.

 Travamento de pig esfera em derivações.

20
TRAVAMENTO

CASOS TÍPICOS DE EMPERRAMENTO DE PIGs.

 Tamanho incorreto dos componentes do pig.

TRAVAMENTO

CASOS TÍPICOS DE EMPERRAMENTO DE PIGs.

 Tipo de válvula ou válvula semi-aberta.

21
TRAVAMENTO

CASOS TÍPICOS DE EMPERRAMENTO DE PIGs.

 Informações insuficientes (raio das curvas, p.ex.).

TRAVAMENTO

CASOS TÍPICOS DE EMPERRAMENTO DE PIGs.

 Redução de diâmetro ao longo da tubulação.

22
APLICAÇÕES

Não se esqueça!!!
Nas atividades de passagem de pig:
 Tipo de PIG (Limpeza, inspeção, etc.);
 Diâmetro, comprimento e material do duto;
 Produto transportado;
 Detalhes que possam vir a complicar a atividade,
tais como, válvulas, tês, reduções, etc.

23
