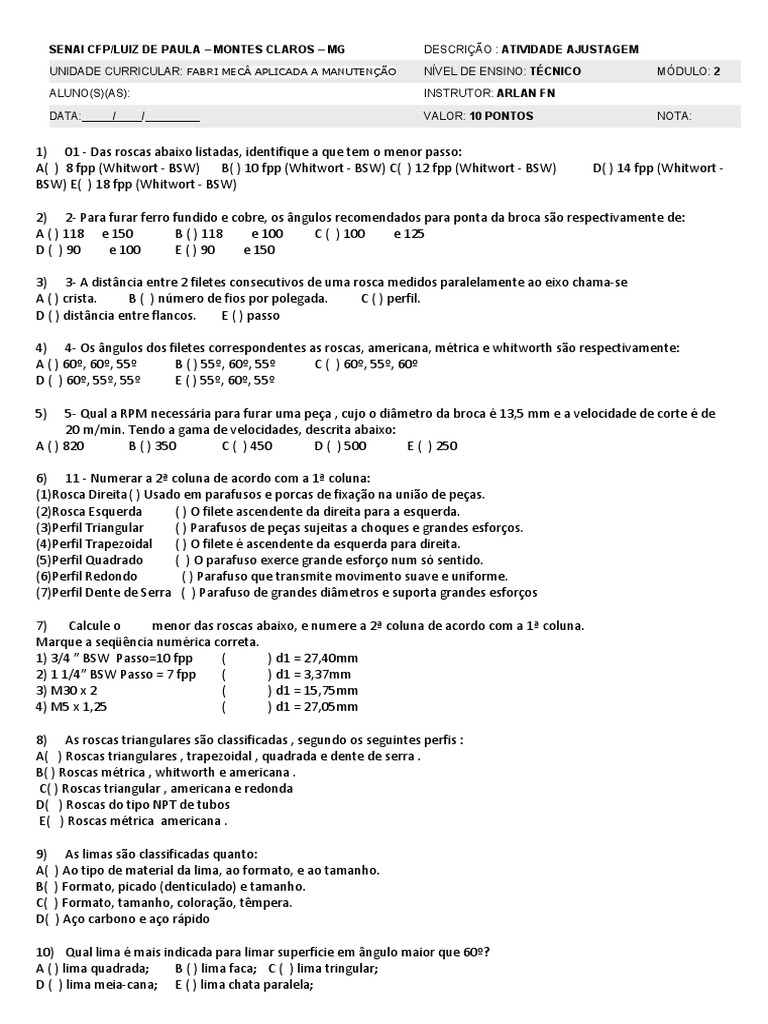

SENAI CFP/LUIZ DE PAULA – MONTES CLAROS – MG DESCRIÇÃO : ATIVIDADE AJUSTAGEM

UNIDADE CURRICULAR: FABRI MECÂ APLICADA A MANUTENÇÃO NÍVEL DE ENSINO: TÉCNICO MÓDULO: 2

ALUNO(S)(AS): INSTRUTOR: ARLAN FN

DATA: / / VALOR: 10 PONTOS NOTA:

1) 01 - Das roscas abaixo listadas, identifique a que tem o menor passo:

A( ) 8 fpp (Whitwort - BSW) B( ) 10 fpp (Whitwort - BSW) C( ) 12 fpp (Whitwort - BSW) D( ) 14 fpp (Whitwort -
BSW) E( ) 18 fpp (Whitwort - BSW)

2) 2- Para furar ferro fundido e cobre, os ângulos recomendados para ponta da broca são respectivamente de:
A ( ) 118 e 150 B ( ) 118 e 100 C ( ) 100 e 125
D ( ) 90 e 100 E ( ) 90 e 150

3) 3- A distância entre 2 filetes consecutivos de uma rosca medidos paralelamente ao eixo chama-se
A ( ) crista. B ( ) número de fios por polegada. C ( ) perfil.
D ( ) distância entre flancos. E ( ) passo

4) 4- Os ângulos dos filetes correspondentes as roscas, americana, métrica e whitworth são respectivamente:
A ( ) 60º, 60º, 55º B ( ) 55º, 60º, 55º C ( ) 60º, 55º, 60º
D ( ) 60º, 55º, 55º E ( ) 55º, 60º, 55º

5) 5- Qual a RPM necessária para furar uma peça , cujo o diâmetro da broca é 13,5 mm e a velocidade de corte é de
20 m/min. Tendo a gama de velocidades, descrita abaixo:
A ( ) 820 B ( ) 350 C ( ) 450 D ( ) 500 E ( ) 250

6) 11 - Numerar a 2ª coluna de acordo com a 1ª coluna:

(1)Rosca Direita ( ) Usado em parafusos e porcas de fixação na união de peças.
(2)Rosca Esquerda ( ) O filete ascendente da direita para a esquerda.
(3)Perfil Triangular ( ) Parafusos de peças sujeitas a choques e grandes esforços.
(4)Perfil Trapezoidal ( ) O filete é ascendente da esquerda para direita.
(5)Perfil Quadrado ( ) O parafuso exerce grande esforço num só sentido.
(6)Perfil Redondo ( ) Parafuso que transmite movimento suave e uniforme.
(7)Perfil Dente de Serra ( ) Parafuso de grandes diâmetros e suporta grandes esforços

7) Calcule o menor das roscas abaixo, e numere a 2ª coluna de acordo com a 1ª coluna.
Marque a seqüência numérica correta.
1) 3/4 ” BSW Passo=10 fpp ( ) d1 = 27,40mm
2) 1 1/4” BSW Passo = 7 fpp ( ) d1 = 3,37mm
3) M30 x 2 ( ) d1 = 15,75mm
4) M5 x 1,25 ( ) d1 = 27,05mm

8) As roscas triangulares são classificadas , segundo os seguintes perfis :

A( ) Roscas triangulares , trapezoidal , quadrada e dente de serra .
B( ) Roscas métrica , whitworth e americana .
C( ) Roscas triangular , americana e redonda
D( ) Roscas do tipo NPT de tubos
E( ) Roscas métrica americana .

9) As limas são classificadas quanto:

A( ) Ao tipo de material da lima, ao formato, e ao tamanho.
B( ) Formato, picado (denticulado) e tamanho.
C( ) Formato, tamanho, coloração, têmpera.
D( ) Aço carbono e aço rápido

10) Qual lima é mais indicada para limar superfície em ângulo maior que 60º?
A ( ) lima quadrada; B ( ) lima faca; C ( ) lima tringular;
D ( ) lima meia-cana; E ( ) lima chata paralela;
11) Qual o instrumento usado para traçar arcos de circunferência?
A ( ) punção; B ( ) martelo; C ( ) compasso; D ( ) escala; E ( ) riscador;

12) Qual a RPM necessária para furar uma peça , cujo o diâmetro da broca é 13,5 mm e a velocidade de corte é de 20
m/min. Tendo a gama de velocidades, descrita abaixo:
A ( ) 820 B ( ) 350 C ( ) 450 D ( ) 500 E ( ) 250

13) Qual é a velocidade de corte utilizada em m/min. quando se fura um material usando 800 rpm. com broca de 12
mm de diâmetro?
A ( ) 37,68 m/min. B ( ) 30,14 m/min. C ( ) 6,26 m/min. D ( ) 62,8 m/min. E ( ) 301,4 m/min.

14) Para roscar com machos é importante saber selecionar: A ( ) machos, lubrificantes e furadeira
B ( ) machos, fluído de corte, desandador e punção C ( ) machos, broca, fluído de corte e desandador D ( ) machos,
furadeira e punção E ( ) machos, punção e desandador

15) A serra usada para serrar metais, com cortes retos, curvos e mistos chama-se : A ( ) serra de fita vertical
B ( ) serra de fita horizontal C ( ) serra de fita transversal
D ( ) serra mecânica alternativa E ( ) serra hidráulica alternativa

16) Aço carbono 1060 significa que o aço possui:

A ( ) 0,060 % de carbono B ( ) 0,6% de carbono C ( ) 0,006% de carbono D ( ) 0,0060% de carbono E ( ) 6% de carbono

17) Calcule o diâmetro da broca para fazer os seguintes furos roscados:

a) M 12 x 1,75 b) ¼” x 20 fpp

18) Pretende-se furar uma peça utilizando uma broca de diâmetro ¼, sendo a velocidade de corte 18m/min. Calcule a
RPM.

19) Calcule a RPM para fazer um furo de 13mm de diâmetro em um material de aço SAE 1020, utilizando uma broca
de aço carbono.

20) Calcule o diâmetro das brocas para fazer as seguintes roscas:

a) M 8 x1,25
b) M12 x1,75
c) W 5/8” x 11 FPP
d) W 7/8” x 8 FPP

21) Complete:
A ferramenta certa para abrir rosca interna é o ------------------------ e rosca externa é o---------------------------- elas são
fabricadas de----------------------------

22) A lima adequada a execução do desbaste em uma superfície plana é a:

a)Meia cana
b)Chata bastarda
c)Faca mursa
d)Redonda bastarda
e)Triangular mursa

23) 2-A verificação de superfície plana deve ser executada empregando-se uma régua de:
a)Ajuste cônico
b)Ajuste convexo
c)Controle
d)Graduada
e)Sem graduação

24) Em uma operação de acabamento, ao se limar uma superfície plana deve-se empregar uma lima:
a)Chata bastarda
b)Chata mursa
c)Faca bastarda
d)Redonda bastarda
e)Redonda mursa

25) Marque V verdadeiro e F para falso

a)( ) As limas se classificam pela forma tamanho e picado
b)( ) Quanto as inclinações, podem ser de picado simples ou duplo cruzado
c)( ) As limas devem estar bem encabadas limpas e em bom estado
d)( ) As mandíbulas são providas de mordentes temperados e estriados

26) 6.Na operação traçar retas no plano, o operador deve tomar algumas precauções, analise algumas que serão
citadas e marque com um x as incorretas.
a)Devemos primeiramente pintar a face a ser traçada, que deve estar lisa e livre de gorduras
b)Devemos marcar os pontos por onde vão ser traçadas as retas.
c)Devemos traçar com um punção
d)Os traços devem ser reforçados com uma chave de fenda
e)Pa traçagem retas obliquas utiliza-se o goniômetro

27) 19-Calcule diâmetro da broca, r p m, para fazer um rosca com um macho M8 x 1,5. Velocidade de corte
15m/minuto.
Diâmetro da broca =-------------------------------------------------------------
R P M=-------------------------

28) 20-Calcule diâmetro da broca, r p m para fazer rosca com macho w1/2” x 12 f .p.p. Velocidade de corte
30m/minuto.
Diâmetro da broca =--------------------------------------
R P M =-----------------------------------------------------

29) 17-Ordene a seqüência de etapas da traçagem, numerando os parênteses de 1 a 5.

a-( )Preparação do graminho na medida correta.
b-( )Traçagem.
c-( )Limpeza das superfícies que estarão em contato.
d-( )Posicionamento da peça sobre a superfície de referência
e-( )Pintura da superfície de referência.

30) 4-Conforme a classificação das limas,.

Numere a 2º coluna de acordo com a 1º.
a)( 1 ) Lima bastarda ( ) Acabamento de superfície
b)( 2 ) Lima bastardinha ( ) Desbaste grosso
c)( 3 ) Lima murça ( ) Desbaste médio

31) 3-Calcule diâmetro da broca, r p m para fazer rosca com macho w5 /8” x 11 f .p.p.
VC = 12m / min.
Diâmetro da broca =--------------------------------------
R P M =-----------------------------------------------------

Fórmulas: RPM= VC X 1000

Π X

d d = D – 1,2806 x P (polegadas)

d = D – 1,2268 x P (mm)

P= 25,4
Nº de fios por pol.
As limas são ferramentas de inegável necessidade dentro das oficinas mecânicas, estas ferramentas se apresentam em vários
formatos, tamanhos e com diferentes picados. Você seria capaz de Completar o diagrama abaixo descrevendo a classificação das
limas.

Traçagem e limagem de peças.

Marque as alternativas que as alternativas abaixo que se referem às operações citadas acima.
1- Traçar retas no plano.
a) ( ) Consiste em executar retas num plano em diversas posições;
b) ( ) É passo prévio para diversas operações de usinagem;
c) ( ) Pode ser feita apenas com riscador manual.
2- Limar material fino.
a) ( ) Utiliza-se esta operação em materiais que tenham até 4mm de espessura;
b) ( ) Utiliza-se em materiais com espessura acima de 8mm;
c) ( ) Ao se limar material fino não é necessário utilizar calço de madeira para fixá-lo.

Marque as opções que identificam os instrumentos e utensílios de traçagem.

a) Régua g) Compasso
b) Martelo h) Machos
c) Esquadro i) Macacos
d) Ponteiro j) Alargadores
e) Riscador l) Graminhos
f) limas m) Blocos prismáticos
Rosca
O diâmetro menor da rosca de um parafuso M 8 x 1,25 é :

O primeiro passo para se calcular uma rosca é:

Existem diversos tipos de furadeira que podem ser citadas: Furadeira de bancada, furadeira portátil, furadeira de coluna, furadeira
radial, furadeira mutifusos, etc.

Cite três características de uma furadeira radial.

__________________________________________________________________________________________________________________________________________________

Cite três partes de uma furadeira de coluna.

__________________________________________________________________________________________________________________________________________________

Existem algumas informações sobre as brocas as quais são de grande importância para quem atua na área da mecânica. Marque (V)
para as verdadeiras e (F) para as falsas sobre as brocas.
a) ( ) Existem brocas helicoidais de haste cônica ou cilíndrica;
b) ( ) As brocas de haste cilíndricas são fabricadas até 20 mm de diâmetro;
c) ( ) As brocas de haste cônica são fabricadas de 3 a 100 mm de diâmetro;
d) ( ) Os ângulos das brocas helicoidais não influenciam no seu corte;
e) ( ) O ângulo da ponta da broca varia em função do material a ser furado.

Os números de dentes das serras estão diretamente relacionados com o material a ser cortado e sua espessura. Marque a opção que
especifica as serras utilizadas no corte para chapa fina de latão e corte de barra chata de aço SAE 1020, respectivamente.

______ e_______ dentes por polegadas.
