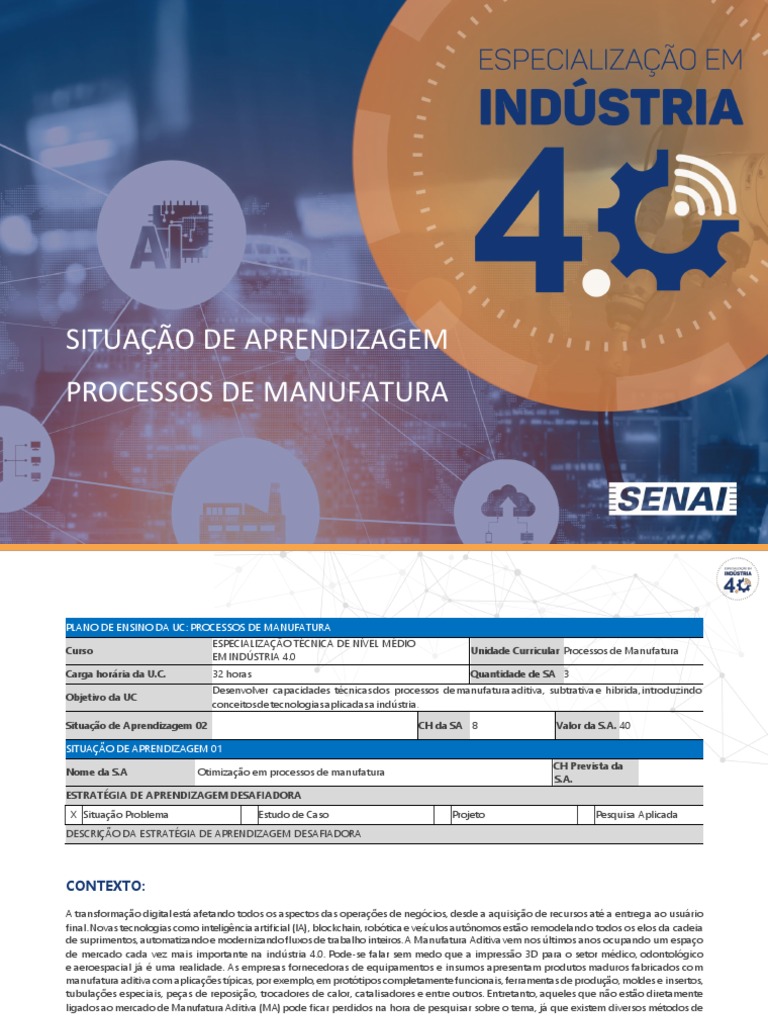

SITUAÇÃO DE APRENDIZAGEM

PROCESSOS DE MANUFATURA
PLANO DE ENSINO DA UC: PROCESSOS DE MANUFATURA
ESPECIALIZAÇÃO TÉCNICA DE NÍVEL MÉDIO
Curso Unidade Curricular Processos de Manufatura
EM INDÚSTRIA 4.0
Carga horária da U.C. 32 horas Quantidade de SA 3
Desenvolver capacidades técnicas dos processos de manufatura aditiva, subtrativa e hibrida, introduzindo
Objetivo da UC
conceitos de tecnologias aplicadas a indústria .

Situação de Aprendizagem 02 CH da SA 8 Valor da S.A. 40

SITUAÇÃO DE APRENDIZAGEM 01
CH Prevista da
Nome da S.A Otimização em processos de manufatura
S.A.
ESTRATÉGIA DE APRENDIZAGEM DESAFIADORA
X Situação Problema Estudo de Caso Projeto Pesquisa Aplicada
DESCRIÇÃO DA ESTRATÉGIA DE APRENDIZAGEM DESAFIADORA

CONTEXTO:
A transformação digital está afetando todos os aspectos das operações de negócios, desde a aquisição de recursos até a entreg a ao usuário
final. Novas tecnologias como inteligência artificial (IA), blockchain, robótica e veículos autônomos estão remodelando todos os elos da cadeia
de suprimentos, automatizando e modernizando fluxos de trabalho inteiros. A Manufatura Aditiva vem nos últimos anos ocupando um espaço
de mercado cada vez mais importante na indústria 4.0. Pode-se falar sem medo que a impressão 3D para o setor médico, odontológico
e aeroespacial já é uma realidade. As empresas fornecedoras de equipamentos e insumos apresentam produtos maduros fabricados co m
manufatura aditiva com aplicações típicas, por exemplo, em protótipos completamente funcionais, ferramentas de produção, moldes e insertos,
tubulações especiais, peças de reposição, trocadores de calor, catalisadores e entre outros. Entretanto, aqueles que não estão diretamente
ligados ao mercado de Manufatura Aditiva (MA) pode ficar perdidos na hora de pesquisar sobre o tema, já que existem diversos métodos de

1
fabricação 3D na indústria. A cada dia, aumentam as exigências do consumidor sobre a qualidade e agilidade na entrega das mercadorias. Um
software de manufatura contribui bastante para um trabalho com mais eficiência para produzir itens dentro dos prazos prometidos aos
clientes.

HISTÓRIA
“Aconteceu um imprevisto na empresa Automatiza S.A. Houve uma quebra de um componente mecânico no dispositivo giratório que
fixa chapas metálicas em sua base. É usado o ENGATE RÁPIDO, onde precisa ser substituído rapidamente para não parar a produção. Mas, é
feriado e seu estoque de peças de reposição está esgotado e as lojas e fornecedores somente irão atender no dia seguinte. A sua única
saída para resolver este problema é você com sua expertise em Manufatura Aditiva realizar a impressão 3D de um modelo físico disponível na
internet, que assimila ao que foi danificado observando os parâmetros adequados a sua função.

Você deverá parametrizar o software de fatiamento como o Repetier, Thinkercad ou Cura para impressão 3D do KIT DE ENGATE RÁPIDO, a fim
de suportar os esforços mecânicos que a linha de produção exige. Os componentes devem ser funcionais e aceitáveis para seu emprego pois, a
produção não pode parar e você precisa correr contra o tempo em suas nas tomadas de decisões.

2
DESAFIO 1

Figura 1: kit engate rápido

A peça a ser impressa em 3D deverá apresentar uma geometria 3D física por adição sucessiva de material adequada ao processo, sendo capaz
de atender os requisitos mínimos estabelecidos pela norma ABNT NBR ISO/ASTM 52900:2018 – Manufatura Aditiva. O formato do componente
(Kit engate rápido) a ser impresso, está apresentado na figura 1: Fonte para baixar a peça: https://www.thingiverse.com/thing:4605432

3
Você poderá utilizar alguns softwares para fazer o fatiamento e como sugestão utilize o Repetier, Thinkercad ou Cura. A figura 2 abaixo mostra
o exemplo de fatiador.

Figura 2: Kit engate rápido fatiado por software

Legenda MA:

▪ Material utilizado para impressão 3D é o PLA básico;

▪ Escala 1:1 de impressão, utilizar densidade de 20% e altura da camada 0.25mm com velocidade de 60mm/s

4
RESULTADOS/ENTREGAS ESPERADOS:

Entrega de 01 Kit engate rápido para cada 2 alunos. Tempo estimado de impressão é de 44min.

PROCEDIMENTOS DAS EQUIPES DE TRABALHO:

O docente deverá orientar os alunos relativo aos objetivos da atividade proposta, bem como a utilização dos softwares e equipamentos
propostos durante a prática.

A turma deverá ser dividida em grupos de no máximo 5 alunos, com a mediação ativa do docente durante o reconhecimento dos maq uinários
de riscos e verificação das condições de segurança.

Sugere-se que as atividades a serem realizadas sejam na fábrica 4.0 ou laboratório Maker onde a máquina em estudo esteja disponível,
devendo todos os participantes utilizarem os equipamentos de proteção individual obrigatórios para o setor.

Na impossibilidade de comparecer ao setor de trabalho onde encontra-se a máquina em estudo, para realizar a atividade, o docente deverá
exibir imagens de equipamentos similares e simular um ambiente e condições para que seja realizada a ativi dade pelos participantes.

5
Estratégia antes de iniciar uma impressão 3D;

Figura 3: Ciclo básico de MA

6
O docente deverá mostrar aos alunos 4 passos importantes antes de iniciar o manuseio da impressora 3D conforme figura 4.

Figura 4: Passo a passo como iniciar uma impressão 3D

7
Formulário de avaliação da AS:

Atende plenamente Atende parcialmente Atende minimamente

Item Aspecto observado Atributo Nota
Atributo x 1,0 Atributo x 0,7 Atributo x 0,3
O caminho a ser trilhado para
1  10,0  (10,0)  (7,0)  (3,0)   
as implementações sugeridas atendem? 
As tecnologias adotadas e sua referida
2  contribuição para o processo está 10,0  (10,0)  (7,0)  (3,0)   
coerente? 
As etapas de implementação foram
3  5,0  (5,0)  (3,5)  (1,5)   
apresentadas de forma consistente? 
As etapas de implementação se
4  correlacionam corretamente com os 5,0  (5,0)  (3,5)  (1,5)   
níveis da escala da indústria 4.0? 
5  Ferramentas da qualidade e pesquisa 5,0  (5,0)  (3,5)  (1,5)   
Ética, trabalho em equipe, organização
6  do ambiente de trabalho, segurança no 5,0  (5,0)  (3,5)  (1,5)   
trabalho e virtudes profissionais. 
TOTAL 40,0    

8
 ESTRATÉGIAS DE
PREVISÃO ENSINO, DESCRIÇÃO RECURSOS E
CAPACIDADES A SEREM CRITÉRIOS DE INSTRUMENTOS
N° DE CONHECIMENTOS DA ATIVIDADE AMBIENTES
TRABALHADAS AVALIAÇÃO DE AVALIAÇÃO
AULAS INTERVENÇÕES PEDAGÓGICOS
MEDIADORAS

Manufatura Aditiva 
▪  Conceitos de Manufatura
Aditiva; 
▪ Desenvolvimento; 
Identificar os
▪ Fundamento;  Laboratório
fundamentos para as
▪  Tecnologias aplicada a informática com
aplicações
impressão 3D: FFF ou datashow, uso de
de manufatura aditiva
FDM, SLA, SLS, SLM);  Aula expositiva, visita softwares,
como um diferencial
▪ Softwares deguiada, exercícios laboratório Maker
competitivo no
Fatiamento;  propostos em sala de S.A (40%) e fábrica 4.0,
mercado;  Formulário de
8 ▪ Pré-processamento eaula e exercícios óculos de
avaliação S.A.
pós-processamento conforme S.A, execução proteção quando
Identificar procedimentos
(SLICER/CAM);  de práticas na fábrica for utilizar
de usinagem para
▪ Fatiamento de peças4.0. equipamento, 05
manufatura
simples.  (cinco)
▪ Parâmetros e ajustes de impressoras 3D.
Identificar partes que
impressão 3D para a
compõem impressora 3D
tecnologia FDM, SLA, DLP
ou LCD; 
▪ Opções de sólidos open-
source

9
LIVROS

Impressão 3D para leigos - Richard Horne & Kalani Kirk Hausman

Manual de impressão 3D - Colaboração de hubs 3D

LINK E VIDEOS MANUFATURA ADITIVA

https://www.youtube.com/watch?v=C33a9skxbys – impressão de crânio
https://www.youtube.com/watch?v=41yu0CpruPs – Impressão do carro
http://www.leonardodesign.com.br/blog/2019/01/foguete-impresso-em-impressora-3d-sera-lancado-nos-eua/ - Impressão de foguete nos
EUA para 2021
https://www.fabbaloo.com/blog/2020/10/14/fusetec-3d-prints-body-parts-to-ramp-up-surgical-training - Impressão 3D de partes do cérebro
https://www.fabbaloo.com/blog/2018/9/7/lego-many-exciting-developments-3d-printing - Impressão 3D na LEGO brinquedos
https://www.youtube.com/watch?v=tQm0_TvMXjw&feature=emb_logo – Impressão 3D de 6 metros
https://www.youtube.com/watch?v=wm9H_ApiidM – Impressão 3D de peças grandes
https://www1.folha.uol.com.br/mercado/2013/11/1375828-fabricantes-planejam-imprimir-em-3d-peca-de-turbina-de-aviao.shtml - Impressão
de turbina de avião
https://www.youtube.com/watch?v=EHSPs2EH20o&feature=emb_logo – Impressão com filamento de metal
https://www.youtube.com/watch?v=3hc02VwAHG4&feature=emb_logo
https://www.youtube.com/watch?v=8zQR1fZtIuQ&feature=emb_logo
https://www.youtube.com/watch?v=EeWt5Sw8Hqs
https://forward-am.com/find-material/filaments/ultrafuse-316l/
https://www.additiva3d.com.br/ultrafuse-
316l?midia=adwords&keyword=%2Bultrafuse%20%2B316l&gclid=Cj0KCQjw8rT8BRCbARIsALWiOvRJHlAukhWao9BrH2vE7gadFUex -
N9HkV5IIRUsHCW5-fzUIk6ZzXsaAl0pEALw_wcB
https://www.youtube.com/watch?v=oL7bMhPTtDI
https://www.fm2s.com.br/impressao-3d/
link dos videos manufatura aditiva

10
https://www.youtube.com/watch?v=who6g67gjbm - fused deposition modeling - fdm
https://www.youtube.com/watch?v=9e5mfbav_ta - selective laser sintering – sls
https://www.youtube.com/watch?v=yiuuzxp7blq - selective laser melting – slm & direct metal laser sintering – dlms 
https://www.youtube.com/watch?v=cqfagb4wles - laser engineening net shape – lens
https://www.thingiverse.com/thing:4605432 – link para baixar o fecho rápido para impressão 3d
https://www.lwtsistemas.com.br/2016/03/16/manufatura-aditiva-acabara-testes-animais/
https://www.lwtsistemas.com.br/2020/10/07/industria-com-a-manufatura-aditiva-em-metal/
