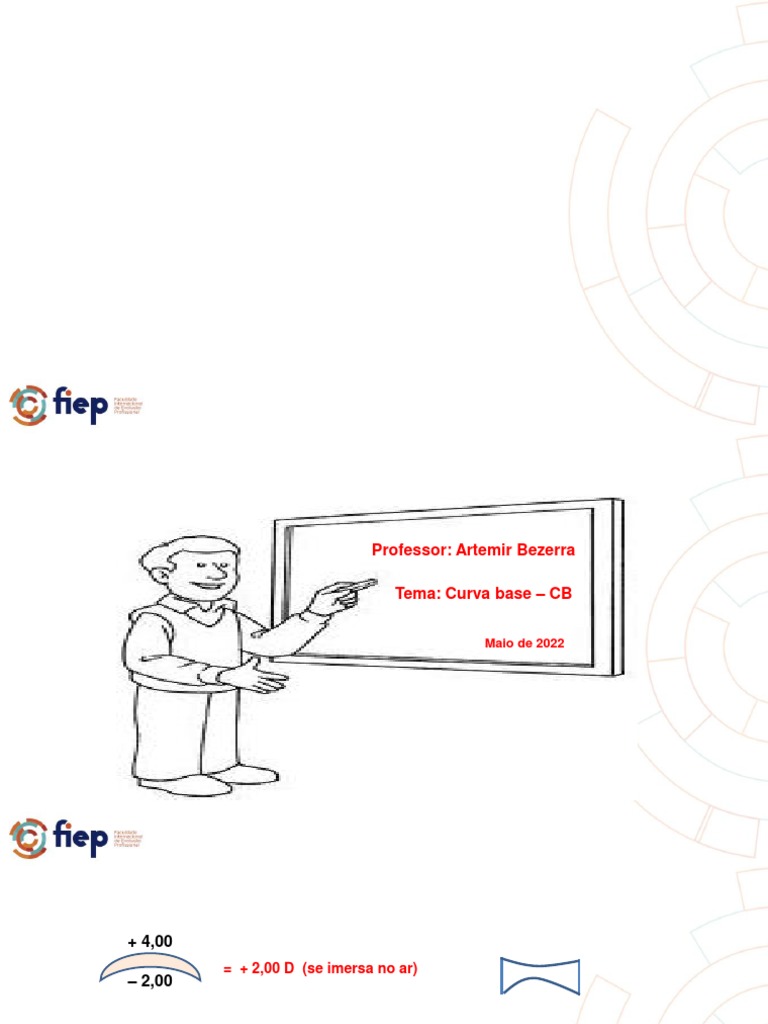

Professor: Artemir Bezerra

Tema: Curva base – CB

Maio de 2022
+ 4,00
= + 2,00 D (se imersa no ar)
– 2,00

3 fatores que determinam a dioptria de uma lente.

1. Diferença entre as curvas

2. IR da lente e do meio em que esta está imersa
3. Espessura final da lente (desprezível)
O MUNDO DA EDUCAÇÃO MUDOU

• Os alunos são responsáveis pela sua própria aprendizagem e

construção do conhecimento.
CURVATURA

É determinada pelas necessidades do técnico, do laboratório, do cliente

e pelo custo operacional.

O trabalho de escolha de curvatura é

o que denominamos comumente de
curva-base.
 CURVA-BASE

oCB, por definição técnica, significa a menor curva de um bloco ou lente

qualquer.

oTambém é a CE das progressivas ou a curva do lado da película das

bifocais.

oNos blocos de resina a CB é a curva da superfície externa.

Fonte: Prof. Ney Dias
 Curva base – CB Oferece o maior ângulo de visão livre de
aberrações.

Lente com curva média 6,00 D Lente com CB plana

DV igual entre o centro e a periferia DV muito diferente entre o centro e a periferia

da lente. da lente.
 Curva base – CB

• Lentes confeccionadas com CB inadequadas têm fraco desempenho

óptico e podem até comprometer a adaptação do usuário.

Ex.
IR 1,5 IR 1,5
IR 1,5
4,00 6,00 9,00

(A) 2,00 (B) (C)

4,00 7,00

+ 2,00 D + 2,00 D + 2,00 D

Mais próxima da média 6,00 ?

 Curva base – CB
Não foram surfaçadas

Lentes prontas esféricas. Nestas a CB é a menor curva.

Curva base – sempre a externa

4,00 3,00

2,00 7,50

Curva base – sempre a interna

Decreto Federal 24.492/1934
Curva base – CB
Não foram surfaçadas

Lentes prontas cilíndricas. Nestas a CB é a menor curva.

Curva base
4,00
3,00
2,00 / 3,00 = + 2,00 – 1,00
= – 4,50 – 0,50
7,50 / 8,00

Curva base
Curva base – CB

Blocos de resina. Nestes a CB é a curva externa, independente do

valor.

Curva base Curva base

+ 6,00 2,00
IR 1,5 IR 1,5

- 3,00 = + 3,00 D 6,50 = – 4,50 D

Calcular a curva interna. Com

base na curva externa.
Curva base – CB

Lentes progressivas convergentes. Nestas a CB é a curva externa.

Curva base Curva base

6,00 6,00

3,50 = + 2,50 D 4,00 / 5,25 = + 2,00 – 1,25

Curva base – CB

Lentes progressivas divergentes. Nestas a CB é a curva externa.

Curva base Curva base

3,00 2,00

7,75 = – 4,75 D 6,00 / 8,50 = – 4,00 – 2,50

 Curva base – CB

Lentes bifocais. Nestas a CB é a curva externa ou a curva do lado

da película.

• Nestas lentes o conceito de CB segue as mesmas orientações das lentes

progressivas.
CURVA-BASE

Fatores influenciados pela escolha da curva-base:

• Qualidade óptica; (aumento das aberrações ópticas)

• Estética;
• Segurança;
• Espessura. (quanto menor a CB menor a espessura da lente)
Curva base – CB

• Há dois caminhos para indicar a CB adequada para determinada

dioptria. Ambos se baseiam na curva média 6,00 D:

 Tabela de CB

 Equação da CB
 Dioptrias positivas

CURVA-BASE
Dioptrias negativas
Escolha da CB em função da tabela

Exemplo 1.

A CB adequada para uma dioptria de + 3,00 esf. em IR 1,5?

Resolução:
CB

7,00

4,00 = + 3,00 D
Ultex - não está disponível na CB 7,00 / Só está disponível nas bases 4,00 / 6,00 / 8,00

L + 3,00 D
ADD 2,50

Estoque (bloco) CB 4,00 / ADD 2,50

Escolha da CB em função da tabela

Exemplo 2.

A CB adequada para uma dioptria de – 2,25 esf. em IR 1,5?

Resolução:
CB

5,00

7,25 = – 2,25 D
Curva base – CB

A CB nas lentes cilíndricas é indicada em função

da maior força esférica.
Escolha da CB em função da tabela

Exemplo 3.

A CB adequada para uma dioptria de – 1,00 – 2,50 em IR 1,5?

Resolução: – 3,50 + 2,50

4,00

5,00 / 7,50 = – 1,00 – 2,50

Escolha da CB em função da tabela

Exemplo 4.

A CB adequada para uma dioptria de + 4,50 – 1,75 em IR 1,5?

Resolução: + 2,75 + 1,75

CB

8,00

3,50 / 5,25 = + 4,50 – 1,75

Curva base – CB

Equação:
Curva base – CB

Exemplo 1.

Qual a CB adequada para uma dioptria de + 3,00 esf. em IR 1,5?

Resolução:

esf + 12 + 3,00 + 12
CB = CB = CB = 7,50 D
2 2

Se não disponível arredondar de

preferência para menos
A curva média 6,00 D é a que oferece o maior ângulo de visão
livre de aberrações

7,50

4,50 = + 3,00 D

Curva média 6,00

Curva base – CB

Exemplo 2.

Qual a CB adequada para uma dioptria de – 5,00 esf. em IR 1,5?

Resolução:

esf + 12 – 5,00 + 12
CB = CB = CB = 3,50
2 2
Curva base – CB

Exemplo 3.

Qual a CB adequada para uma dioptria de – 1,00 – 3,00 x 90° em IR 1,5?

Transposição  – 4,00 + 3,00 x 180°

Resolução:

esf + 12 – 4,00 + 12
CB = CB = CB = 4,00 D
2 2
Curva base – CB

Exemplo 4.

Qual a CB adequada para uma dioptria de + 4,00 – 2,50 x 45° em IR 1,5?

Transposição  + 1,50 + 2,50 x 135°

Resolução
esf + 12 + 4,00 + 12
CB = CB = CB = 8,00 D
2 2
Curva base – CB
Exemplo 5.

Qual a CB adequada para uma dioptria de – 8,25 esf. em IR 1,67?

Realizando a conversão  – 8,25 x 0,79 = – 6,50

Resolução
esf + 12 – 6,50 + 12
CB = CB = CB = 2,75 D
2 2
 IR padrão 1,5
Curva base – CB

CB ideal para + 8,00 IR 1,7?

9,00
Conversão: + 8,00 x 0,75 = + 6,00 D
IR 1,7

3,00
CB = 9,00 (arredondar para 10,00)

Usuário usava 8,00 (conjecturando)

= + 8,00 D
CB ideal para – 3,00 – 4,00 x 70° IR 1,67 (FC 0,79)

Conversão do esf. – 3,00 x 0,79 = – 2,37

Conversão do cil – 4,00 x 0,79 = – 3,16

– 2,37 – 3,16
3,00

5,37 / 8,50
Cilindro cruzado – Técnica indicada para cilíndrico altos
contra regra (90°)

– 1,00 – 7,00 x 90°

Bloco com CB cilíndrica

X/Y

M/ P CCJ da caixa de prova de 0,50

Lensômetro + 0,50 – 1,00

Curva base – CB

FC = IR ferramenta – 1 / IR material – 1

FC = 1,530 – 1 / 1,67 – 1

FC = 0,530 / 0,67

FC = 0,79
 Curva base – CB

Quanto mais próximo da superfície amétrope estiver

a superfície compensadora melhor o resultado (melhor
a compensação).
Tabela do fator de conversão

Índice de refração Fator de Conversão

1,499 1,06
1,502 1,05
1,523 1,01
1,53 1 (IR ferramenta – 1)
1,56 0,94 FC =
1,6 0,88 (IR do material – 1)
1,67 0,79
1,7 0,75
1,74 0,71
1,8 0,66
1,9 0,58
Curva base – CB
Exemplo 6.

Qual a CB adequada para uma dioptria de – 9,50 – 2,00 x 60° em IR 1,74?

Transposição  – 11,50 + 2,00 x 150°

Realizando a conversão  – 11,50 x 0,71 = – 8,16

Resolução
esf + 12 – 8,16 + 12
CB = CB = CB = 1,92 D
2 2
Curva base – CB
Formas de aferir a CB de uma lente e/ou bloco.

Esferômetro
Sagômetro
digital
Indique a CB adequada em cada caso abaixo

1. + 3,00 esf. (IR 1,5)

2. – 4,50 esf. (IR 1,5)
3. – 7,00 esf. (IR 1,5)
4. – 8,00 esf. (IR 1,7)
5. + 2,00 – 1,00 x 90° (IR 1,5)
6. – 1,50 – 2,50 x 180° (IR 1,5)
7. – 0,25 – 5,00 x 45° (IR 1,5)
8. + 6,00 – 3,00 x 140° (IR 1,7)
9. + 4,00 + 2,50 x 20° (IR 1,5)
10. OD – 1,00 esf. OE – 5,00 esf. (IR 1,5)
