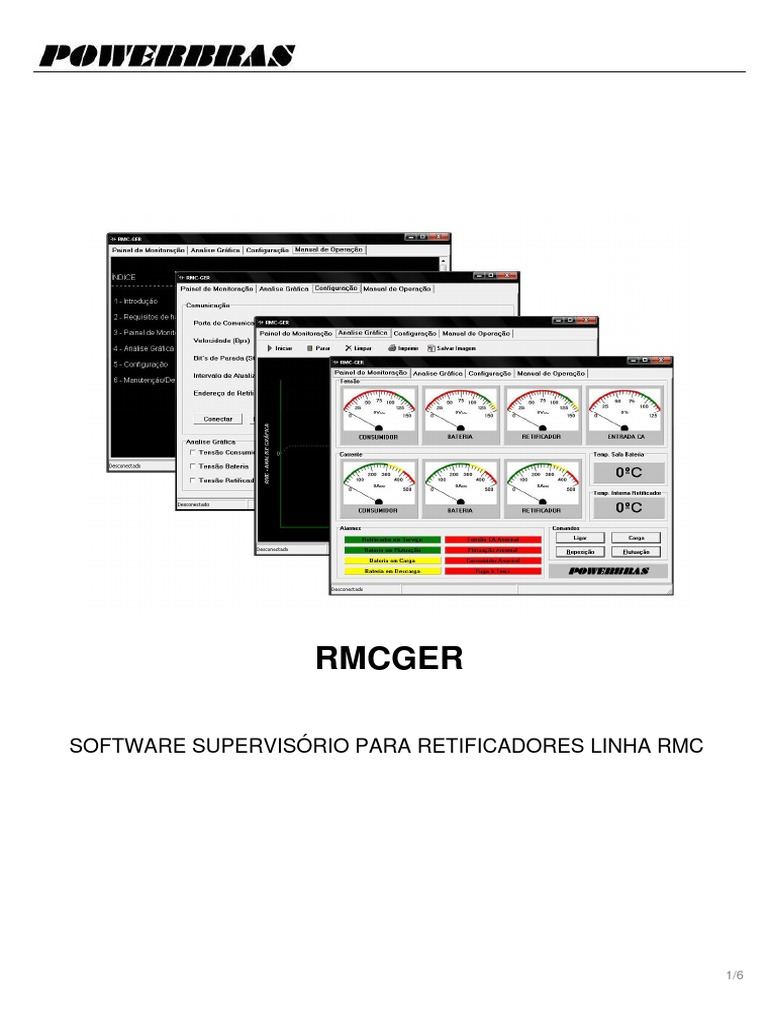

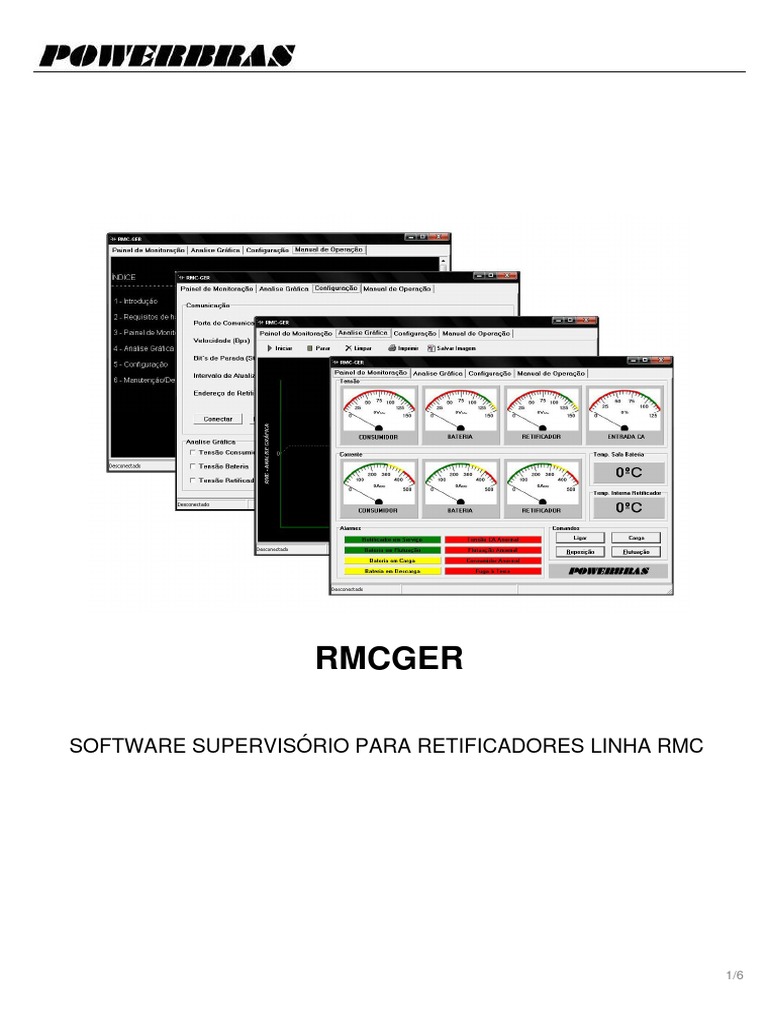

RMCGER

SOFTWARE SUPERVISÓRIO PARA RETIFICADORES LINHA RMC

1/6
1 – INTRODUÇÃO

O RMCGER é um Software de comunicação que funciona em conjunto com os Retificadores modelo RMC.

Tem como principal função Supervisionar remotamente o estado do Sistema de Corrente Contínua.

Os principais Alarmes, Medições e Comandos podem ser acessados remotamente via rede RS485, Modem
de rádio, par trançado com conexão RS232, Rede Ethernet com Porta Virtual etc.

Também pode ser utilizado como Painel de Alarmes instalado em um Computador Local.

Os dados são transmitidos no padrão físico RS232 ou RS485 com protocolo aberto (Modbus-RTU).

Existem diversas opções de comunicação direta ou mista, utilizando dispositivos de outros fabricantes.

A utilização de protocolos padronizados por norma permite a compatibilidade com equipamentos de

transmissão disponíveis no mercado, o que por conseqüência torna a comunicação de dados bastante
flexível.

Por questão de segurança e confiabilidade, a configuração do Sistema deve ser realizada via Interface
Homem Maquina (IHM) do equipamento.

2 – REQUISITOS DE HARDWARE

Para instalação do software recomendamos Computador com as configurações mínimas abaixo:

- Compatível com padrão IBM PC

- Processador 1.6Ghz
- Memória 1Gb
- 300Mb de espaço disponível em Disco Rígido.
- Porta de comunicação Serial ou USB.

2/6
3 – JANELA PAINEL DE MONITORAÇÃO

Permite a visualização das Medições, Alarmes do Sistema e Comandos Remotos.

Medição de tensão
- Voltímetros para leitura da tensão de Consumidor, Bateria, Retificador e Entrada CA
- Medição Digital e Analógica com bordas coloridas para indicação de normal, atenção ou perigo.
- Escala automática, de acordo com a tensão de saída do equipamento conectado.
- Precisão de 0.1Vcc para RMC24V e RMC48V, e 1Vcc para RMC125V e RMC250V.

Medição de corrente
- Amperímetros para leitura da corrente de Consumidor, Bateria e Retificador.
- Medição Digital e Analógica com bordas coloridas para indicação de normal, atenção ou perigo.
- Escala automática, de acordo com a corrente máxima do equipamento conectado.
- Precisão de 0.1Acc para corrente de saída menor que 50Acc, e 1Acc para os demais.

Medição de temperatura
- Termômetro Digital para leitura da Temperatura da Sala de Baterias
- Termômetro Digital para leitura da Temperatura Interna do Retificador
- Precisão de 1°C para toda a faixa de leitura

Alarmes
- Retificador em Serviço ou Retificador Desligado
- Bateria em Flutuação
- Bateria em carga
- Bateria em Descarga
- Tensão CA anormal
- Flutuação Anormal
- Consumidor Anormal
- Fuga à Terra

Comandos
- Liga Retificador
- Reposição de Alarmes
- Carga de Equalização
- Flutuação

Barra de Status
- Indicação de Conectado/Desconectado
- Indicação do Protocolo, Porta de comunicação e velocidade
- Indicação de falha na comunicação (Detalhe da Falha).
- Indicação do numero de pacotes de dados recebidos com sucesso e status de erro
3/6
4 – JANELA ANALISE GRÁFICA

Registra e exibe um gráfico com valores das amostras de grandezas selecionadas no painel configuração.

Botão Iniciar

- Inicia o registro das grandezas selecionados no Painel Configuração.

Botão Parar

- Finaliza o registro das grandezas selecionadas no Painel Configuração.

Botão Limpar

- Apaga e reinicia o registro das grandezas selecionadas no Painel Configuração.

Botão Imprimir

- Exibe Janela POP-UP para seleção e configuração da impressão do gráfico.

Botão Salvar Imagem

- Exibe Janela POP-UP para seleção do nome e local para salvar um arquivo de imagem do
gráfico.
- A imagem terá a definição exibida na tela.
- O formato padrão do arquivo é Bitmap com 24 Bits de cor

Outras funções/Facilidades

Zoom de Janela
- Utilize o botão esquerdo do mouse para selecionar uma área do gráfico de cima para
baixo e da esquerda para direita

Arrastar o Gráfico
- Clique com o botão Direito do mouse sobre o gráfico e arraste conforme desejar

Retornar ao Zoom normal

- Utilize o botão esquerdo do mouse para selecionar uma área do gráfico de baixo para
cima e da direita para esquerda.

4/6
5 – JANELA CONFIGURAÇÃO

Permite a configuração do sistema de comunicação, configuração da análise gráfica e do endereço do

equipamento conectado.

Comunicação

Seleção da porta de comunicação de Com1 a Com8

Seleção da Velocidade de comunicação entre 1200, 2400, 9600, 19200, 57600(bps)

Seleção dos bit´s de parada (Stop Bits).

Seleção do intervalo da atualização dos dados de 0,333 a 60 segundos.

Seleção do endereço do Retificador de 1 a 32.

Botão Conectar

Botão Desconectar

Botão Alterar Endereço, com quadro para seleção do novo endereço

Analise Gráfica

Seleção das medições incluídas no gráfico

Quadro de configuração do gráfico

- Seleção de Gráfico 2 ou 3 Dimensões

- Opção de Legenda.

5/6
6 – JANELA MANUAL DE OPERAÇÃO

Exibe as Especificações do Software, Requisitos de Hardware e Orientação para Operação e Manutenção.

7 – MANUTENÇÃO / DESINSTALAÇÃO.

Identifique a localização da opção “Adicionar/Remover Programas” no Windows.

Selecione RMCGER e depois em adicionar/remover.

Selecione a opção desejada.

Aguarde a configuração ou desinstalação do Software.
