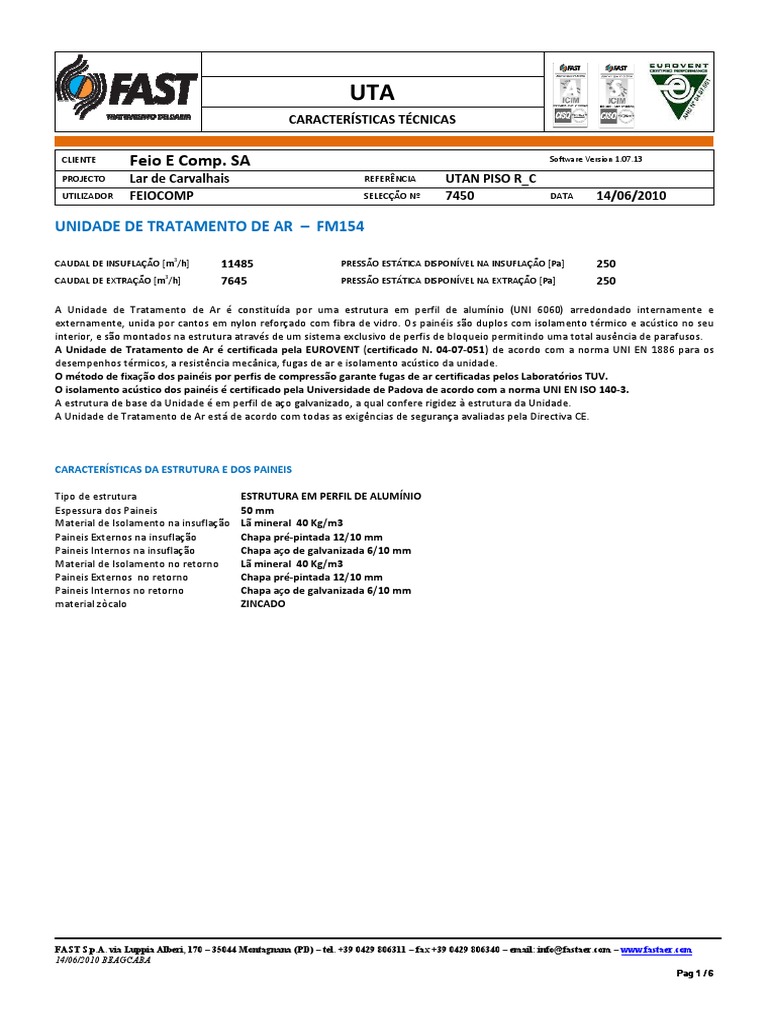

UTA

CARACTERÍSTICAS TÉCNICAS

CLIENTE Feio E Comp. SA Software Version 1.07.13

PROJECTO Lar de Carvalhais REFERÊNCIA UTAN PISO R_C

UTILIZADOR FEIOCOMP SELECÇÃO Nº 7450 DATA 14/06/2010

UNIDADE DE TRATAMENTO DE AR – FM154

CAUDAL DE INSUFLAÇÃO [m3/h] 11485 PRESSÃO ESTÁTICA DISPONÍVEL NA INSUFLAÇÃO [Pa] 250
3
CAUDAL DE EXTRAÇÃO [m /h] 7645 PRESSÃO ESTÁTICA DISPONÍVEL NA EXTRAÇÃO [Pa] 250

A Unidade de Tratamento de Ar é constituída por uma estrutura em perfil de alumínio (UNI 6060) arredondado internamente e
externamente, unida por cantos em nylon reforçado com fibra de vidro. Os painéis são duplos com isolamento térmico e acústico no seu
interior, e são montados na estrutura através de um sistema exclusivo de perfis de bloqueio permitindo uma total ausência de parafusos.
A Unidade de Tratamento de Ar é certificada pela EUROVENT (certificado N. 04-07-051) de acordo com a norma UNI EN 1886 para os
desempenhos térmicos, a resistência mecânica, fugas de ar e isolamento acústico da unidade.
O método de fixação dos painéis por perfis de compressão garante fugas de ar certificadas pelos Laboratórios TUV.
O isolamento acústico dos painéis é certificado pela Universidade de Padova de acordo com a norma UNI EN ISO 140-3.
A estrutura de base da Unidade é em perfil de aço galvanizado, a qual confere rigidez à estrutura da Unidade.
A Unidade de Tratamento de Ar está de acordo com todas as exigências de segurança avaliadas pela Directiva CE.

CARACTERÍSTICAS DA ESTRUTURA E DOS PAINEIS

Tipo de estrutura ESTRUTURA EM PERFIL DE ALUMÍNIO

Espessura dos Paineis
Material de Isolamento na insuflação
Paineis Externos na insuflação
Paineis Internos na insuflação
Material de Isolamento no retorno
Paineis Externos no retorno
Paineis Internos no retorno
material zòcalo
50 mm
Lã mineral 40 Kg/m3
Chapa pré-pintada 12/10 mm
Chapa aço de galvanizada 6/10 mm
Lã mineral 40 Kg/m3
Chapa pré-pintada 12/10 mm
Chapa aço de galvanizada 6/10 mm
ZINCADO

FAST S.p.A. via Luppia Alberi, 170 – 35044 Montagnana (PD) – tel. +39 0429 806311 – fax +39 0429 806340 – email: info@fastaer.com – www.fastaer.com
14/06/2010 BEAGCABA
Pag 1 / 6
 Lado das ligações hidráulicas* : direita
Particolari Struttura / Structure Element Lado de inspeção* :direita

*Lado de ligação/inspecção referente no sentido do fluxo de ar

A imagem é a última impressa na FastNET, por favor imprima uma nova imagem em caso de modificações feitas na estrutura.
Dimensões, pesos e módulos de separação da UTA e indicações poderão ser optimizados se necessário.

FAST S.p.A. via Luppia Alberi, 170 – 35044 Montagnana (PD) – tel. +39 0429 806311 – fax +39 0429 806340 – email: info@fastaer.com – www.fastaer.com
14/06/2010 BEAGCABA
Pag 2 / 6
CARACTERÍSTICAS DOS COMPONENTES

FILTROS
Tipo PRE-FILTRO Material das guias e da estrutura GALVANIZADO
Eficiência do pré-filtro (se existir) Nao presente Material da estrutura do filtro GALVANIZADO
Eficiência do filtro G4 (EFF.95%) Porta de acesso NÃO
Quantidade de filtros 2 X 290X595 ; 4 X 595X595

Observações (se existir): [FANOTE]

VENTILADORES
Posição Extração
Tipo PÁS AVANÇADAS TLZ 450 R
Pintado NÃO
Pressão: tot. / estat.. / dinam. 512 / 486 / 25 Pa
Pressão disponível 250 Pa
Eficiência 65 %
Potência absorvida 1,67 kW
Velocidade de rotação 787 rpm

Níveis de Potência Sonora Lw:

Frequência [Hz] 63 125 250 500 1000 2000 4000 8000 Globale
Boca do Ventiloconvector
57 62 67 74 73 71 70 60 79
[dB(A)]
Atenuador 0 0 0 0 0 0 0 0 0
Exterior [dB(A)] 46 48 52 58 58 54 35 19 62

Observações (se existir):

MOTOR
Potência do motor 2,2 kW Tensão / frequência / fases 230-400V / 50 Hz / 3 FASES
Número de Pólos 4 Classe de Protecção / Isolamento IP55 / CLASSE F
Tipo de transmissão POLIE DIÂMETRO FIXO Classe de Eficiência EFF2

Observações (se existir):

Separação da Estrutura

UNIDADE DE RECUPERAÇÃO DE CALOR

Tipo de montagem VERT. REC. 2 AMORTECEDORES By-pass BP BYPASS COM REGISTO
Configuração VERTICAL Material do tabuleiro de condensados ALUMINIO
Tipo de Unidade de Recuperação de RECUPERADOR DE PLACAS em
Calor ALUMÍNIO

FF5 FILTRO PLISSADO G4 95 % Com eficiência G4 (EFF.91%-95%).

Material da estrutura e das guias é GALVANIZADO ; Material da estrutura do filtro é GALVANIZADO.

DADOS DE INVERNO DADOS DE VERÃO

Capacidade de Recuperação 39.8 kW Capacidade de Recuperação 14.1 kW
Eficiência 64 % Eficiência 55 %
Perda de carga 280 Pa Pressão da gota 319 Pa
Temperatura Exterior ENTRADA -4 °C Temperatura Exterior ENTRADA 34 °C
Humidade Exterior ENTRADA 80 % Humidade Exterior ENTRADA 35 %

FAST S.p.A. via Luppia Alberi, 170 – 35044 Montagnana (PD) – tel. +39 0429 806311 – fax +39 0429 806340 – email: info@fastaer.com – www.fastaer.com
14/06/2010 BEAGCABA
Pag 3 / 6
 Temperatura do ar de extração ENTRADA 20 °C Temperatura do ar de extração ENTRADA 24 °C
Humidade do ar de extracção ENTRADA 50 % Humidade do ar de extracção ENTRADA 50 %
Temperatura do ar de extração SAÍDA 7.5 °C Temperatura do ar de extração SAÍDA 29.5 °C
Humidade do ar de extracção SAÍDA 94 % Humidade do ar de extracção SAÍDA 35 %
Temperatura do ar à saída do recuperador 6.3 °C Temperatura do ar à saída do recuperador 30.3 °C
Humidade do ar à saída do recuperador 36 % Humidade do ar à saída do recuperador 43 %

Observações (se existir):

Separação da Estrutura

BATERIAS
Tipo de Bateria agua fria Temperatura do Ar ENTRADA / SAÍDA 30.0 / 16.2 °C
Número de fiadas 4 Humidade Relativa ENTRADA / SAÍDA 43 / 77.9 %
Material de tubos / alhetas / colector COBRE / ALUMINIO / COBRE Temperatura da Água ENTRADA / SAÍDA 7.0 / 12.00 °C
Espaçamento das alhetas 2,5 mm Caudal de água 13482 l/h
Número de tubos / circuitos 19 / 12 Perda de carga do lado da água 41.7 kPa
Largura 1350 mm Percentagem de Glicol 0%
Tipo de estrutura GALVANIZADO Temperatura de evaporação °C
Diâmetro ENTRADA - SAÍDA 2" GAS - 2" GAS Temperatura de condensação °C
Velocidade de passagem do ar 2.0 m/s Pressão absoluta do vapor ata
Potência total 78.3 kW Tipo de tabuleiro de condensados (se existir) ALUMINIUM CONDENS. TRAYS
Material do tabuleiro de condensados (se existirALUMINIUM
Material do separador de gotas (se existir)

Observações (se existir):

VENTILADORES
Posição Insuflação
Tipo PÁS AVANÇADAS TLZ 450 R
Pintado NÃO
Pressão: tot. / estat.. / dinam. 986 / 927 / 58 Pa
Pressão disponível 250 Pa
Eficiência 66 %
Potência absorvida 4,75 kW
Velocidade de rotação 1085 rpm

Níveis de Potência Sonora Lw:

Frequência [Hz] 63 125 250 500 1000 2000 4000 8000 Globale
Boca do Ventiloconvector
58 67 74 78 83 79 78 71 87
[dB(A)]
Atenuador 53 57 56 52 54 40 37 51 62
Exterior [dB(A)] 48 53 59 63 67 61 42 30 70

Observações (se existir):

MOTOR
Potência do motor 7,5 kW Tensão / frequência / fases 400-690V / 50 Hz / 3 FASES
Número de Pólos 4 Classe de Protecção / Isolamento IP55 / CLASSE F
Tipo de transmissão POLIE DIÂMETRO FIXO Classe de Eficiência EFF2

Observações (se existir):

EQUALIZADOR

FAST S.p.A. via Luppia Alberi, 170 – 35044 Montagnana (PD) – tel. +39 0429 806311 – fax +39 0429 806340 – email: info@fastaer.com – www.fastaer.com
14/06/2010 BEAGCABA
Pag 4 / 6
 Equalizador em GALVANIZADO

Observações (se existir):

ATENUADORES
Observações (se existir): FST75 ATENUADOR L= 880 com ESTRUTURA EM GALVANIZADO

Atenuação do som por escalas de frequência:

Frequências [Hz] 63 125 250 500 1000 2000 4000 8000
Atenuação [dB] 5 10 18 26 29 39 41 20

SECÇÃO DE ACESSO
Com tabuleiro de
3/4 MODULO + PUNHOS Com porta SIM NÃO
condensados

Observações (se existir):

Separação da Estrutura

FILTROS
Tipo FILTRO SACO Material das guias e da estrutura GALVANIZADO
Eficiência do pré-filtro (se existir) Nao presente Material da estrutura do filtro PLASTICO
Eficiência do filtro F7 (EFF.85%) Porta de acesso NÃO
Quantidade de filtros 1 X 290X595 ; 2 X 490X595 ; 2 X 595X595

Observações (se existir): [FANOTE]

LISTA DE ACESSÓRIOS (SE EXISTIREM)

1) Tecto em chapa pré-pintada

NOTAS.
Designed for wet conditions.

FM-H handles, tubular gasket on all access doors

All sections packed with transparent film

The unit complies with the provisions contained in the following directives:

2006/42/CE Machine Directive

2006/95/CE Low voltage Directive

2004/108/CE EMC Directive

THE FM AIR-HANDLING UNITS ARE CERTIFIED BY EUROVENT

Classified characteristic Table Class EN 1886 Values

Casing strength 1 2A Max. relative deflection: 4 mm/m
Casing air leakage at –400 Pa 2 B Max. leakage: 0.44 l/s m2
Casing air leakage at +700 Pa 3 B Max. leakage: 0.63 l/s m2
Filters by-pass leakage 4 F9 Tot. leakage K: 0.5 %
Thermal transmittance U 5 T3 1 < U ≤ 1.4 W/K m2
Thermal bridging in standard execution 6 TB3 0.45 < kb ≤ 0.6
