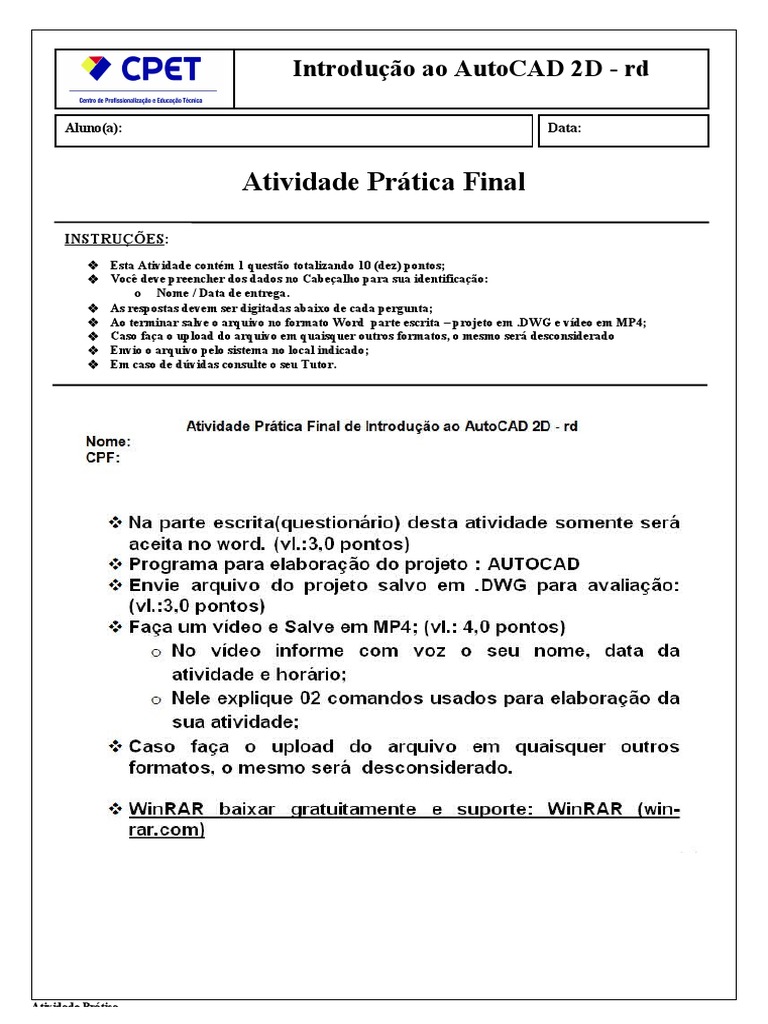

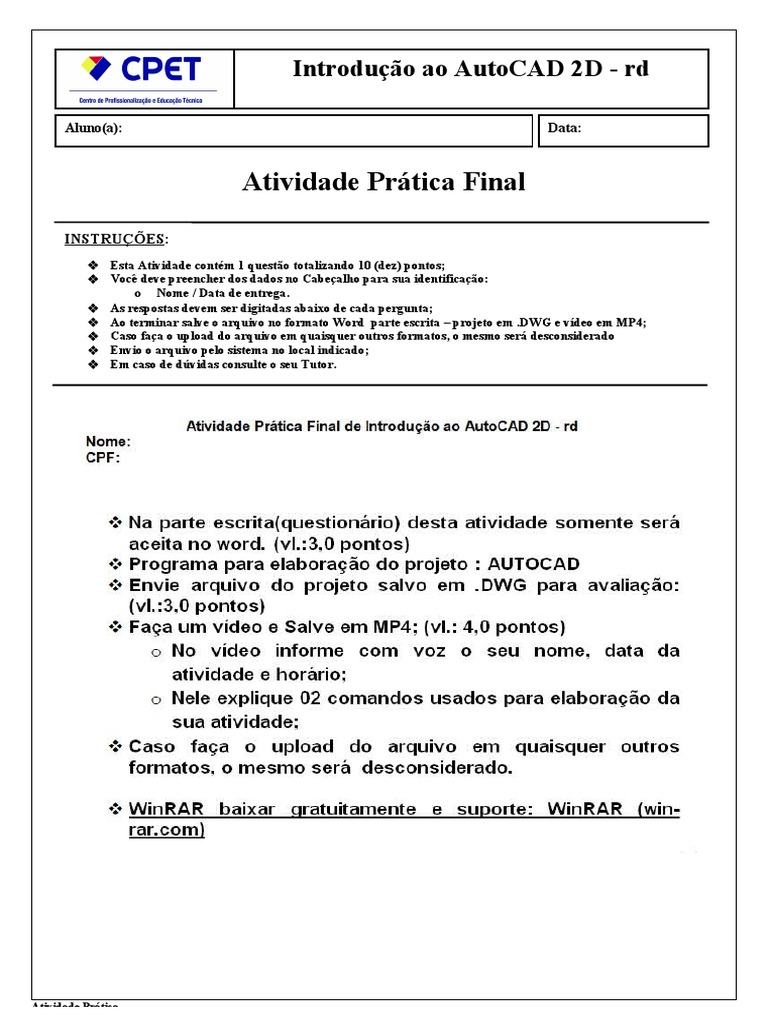

Introdução ao AutoCAD 2D - rd

Aluno(a): Data:

Atividade Prática Final

INSTRUÇÕES:
 Esta Atividade contém 1 questão totalizando 10 (dez) pontos;
 Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
 As respostas devem ser digitadas abaixo de cada pergunta;
 Ao terminar salve o arquivo no formato Word parte escrita – projeto em .DWG e vídeo em MP4;
 Caso faça o upload do arquivo em quaisquer outros formatos, o mesmo será desconsiderado
 Envio o arquivo pelo sistema no local indicado;
 Em caso de dúvidas consulte o seu Tutor.

Atividade Prática
Atividade Prática
 1 – Model(space) – é um espaço inicial o espaço aonde os desenhos são criados

sempre em escalas real e o Paper Space(Espaço de Impressão) -onde são criados

layouts para apresentação de desenho.

2 – Para ocultar a guia devemos clicar na guia camada .

Atividade Prática
 4 – Na Guia Seleção , em visualização , selecionamos ou desmarcamos o tipo de

visualização do comando.

5 – E.ERASE – apaga uma entidade ou um grupo de entidades selecionadas.

6-

New Layer (Nova Layer -Cria uma camada com um nome padrão que você pode mudar

imediatamente.

New Layer Frozen VP In All Viewports  - Cria uma camada e congela em todas as

visualizações de layout existentes.

Delete Layer - Exclui as camadas selecionadas. As seguintes camadas não podem ser

excluídas:

Set Current - Define a camada selecionada como a camada atual

LAYER LIST - Modifica as propriedades da camada usando a lista de camadas.

Name -Exibe o nome da camada ou filtro

On  -Liga e desliga as camadas selecionadas. Quando uma camada está ativada, é

visível e disponível para plotar. Quando uma camada está desligada, é invisível e não é

plotada, mesmo que a configuração na coluna Plot esteja ativada.

Freeze -Congele as camadas selecionadas.

Lock - Bloqueia e desbloqueia as camadas selecionadas.

Color - Exibe a caixa de diálogo Selecionar cor, onde você pode especificar uma cor

para as camadas selecionadas.

Linetype -Exibe a caixa de diálogo Selecionar tipo de linha, onde você pode especificar

um tipo de linha para as camadas selecionadas.

Atividade Prática
 Lineweight -Exibe a caixa de diálogo Lineweight, onde você pode especificar um

lineweight para as camadas selecionadas.

Transparency -Exibe a caixa de diálogo Transparência, onde você pode especificar uma

transparência para as camadas selecionadas.

Plot Style -

Exibe a caixa de diálogo Selecionar estilo de traçado onde você pode alterar o estilo de

plotagem para as camadas selecionadas.

Plot -Controla se as camadas selecionadas são plotadas. Se você desligar o enredo para

uma camada, os objetos nessa camada ainda são exibidos.

New VP Freeze -Congele camadas selecionadas em novas visualizações de layout. Por

exemplo, o congelamento da camada DIMENSIONS em todas as novas viewports

restringe a exibição de dimensões em todas as visualizações de layout recém-criadas,

mas não afeta a camada DIMENSIONS em viewports existentes .

VP Freeze  -Congelar as camadas selecionadas apenas na viewport de layout atual. Se

uma camada já estiver congelada ou desligada no desenho, você não pode descongelar

a camada na viewport de layout atual.

VP Color  -Define uma substituição para a cor associada à camada selecionada para a

viewport de layout atual.

VP Linetype  -Define uma substituição para o tipo de linha associado à camada

selecionada para a viewport de layout atual.

VP Lineweight  - Define uma substituição para o peso da linha associado à camada

selecionada para a viewport de layout atual.

Atividade Prática
 VP Transparency -Define uma substituição para a transparência associada à camada

selecionada para a viewport de layout atual

VP Plot Style - Define uma substituição para o estilo de plotagem associado à camada

selecionada para a viewport de layout atua

Description - Descreve a camada ou o filtro de camada

Atividade Prática
