Faculdades Integradas de São Paulo (FISP) – Acionamentos Elétricos

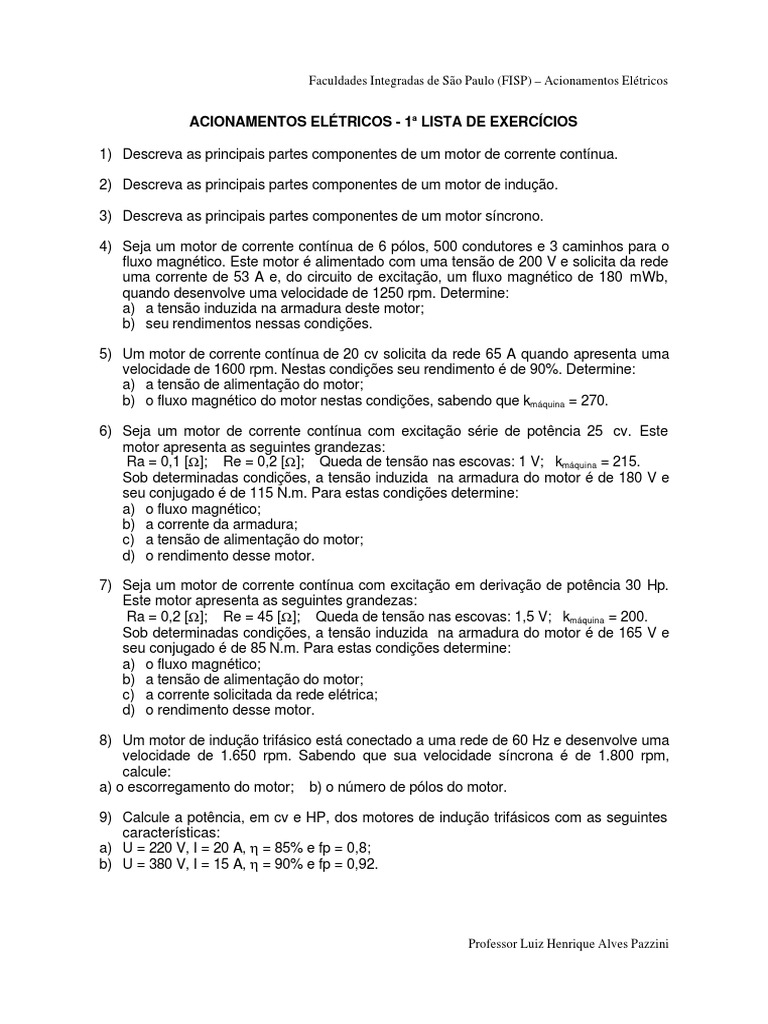

ACIONAMENTOS ELÉTRICOS - 1a LISTA DE EXERCÍCIOS

1) Descreva as principais partes componentes de um motor de corrente contínua.

2) Descreva as principais partes componentes de um motor de indução.

3) Descreva as principais partes componentes de um motor síncrono.

4) Seja um motor de corrente contínua de 6 pólos, 500 condutores e 3 caminhos para o

fluxo magnético. Este motor é alimentado com uma tensão de 200 V e solicita da rede
uma corrente de 53 A e, do circuito de excitação, um fluxo magnético de 180 mWb,
quando desenvolve uma velocidade de 1250 rpm. Determine:
a) a tensão induzida na armadura deste motor;
b) seu rendimentos nessas condições.

5) Um motor de corrente contínua de 20 cv solicita da rede 65 A quando apresenta uma

velocidade de 1600 rpm. Nestas condições seu rendimento é de 90%. Determine:
a) a tensão de alimentação do motor;
b) o fluxo magnético do motor nestas condições, sabendo que kmáquina = 270.

6) Seja um motor de corrente contínua com excitação série de potência 25 cv. Este
motor apresenta as seguintes grandezas:
Ra = 0,1 [Ω]; Re = 0,2 [Ω]; Queda de tensão nas escovas: 1 V; kmáquina = 215.
Sob determinadas condições, a tensão induzida na armadura do motor é de 180 V e
seu conjugado é de 115 N.m. Para estas condições determine:
a) o fluxo magnético;
b) a corrente da armadura;
c) a tensão de alimentação do motor;
d) o rendimento desse motor.

7) Seja um motor de corrente contínua com excitação em derivação de potência 30 Hp.

Este motor apresenta as seguintes grandezas:
Ra = 0,2 [Ω]; Re = 45 [Ω]; Queda de tensão nas escovas: 1,5 V; kmáquina = 200.
Sob determinadas condições, a tensão induzida na armadura do motor é de 165 V e
seu conjugado é de 85 N.m. Para estas condições determine:
a) o fluxo magnético;
b) a tensão de alimentação do motor;
c) a corrente solicitada da rede elétrica;
d) o rendimento desse motor.

8) Um motor de indução trifásico está conectado a uma rede de 60 Hz e desenvolve uma

velocidade de 1.650 rpm. Sabendo que sua velocidade síncrona é de 1.800 rpm,
calcule:
a) o escorregamento do motor; b) o número de pólos do motor.

9) Calcule a potência, em cv e HP, dos motores de indução trifásicos com as seguintes

características:
a) U = 220 V, I = 20 A, η = 85% e fp = 0,8;
b) U = 380 V, I = 15 A, η = 90% e fp = 0,92.

Professor Luiz Henrique Alves Pazzini
