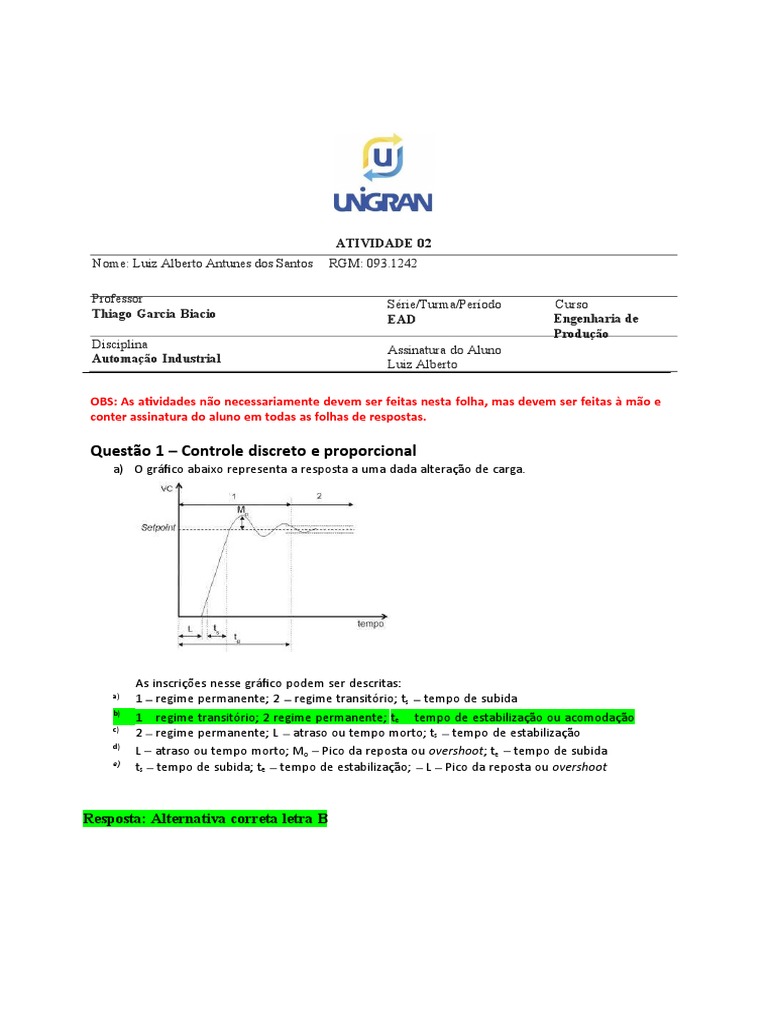

ATIVIDADE 02

Nome: Luiz Alberto Antunes dos Santos RGM: 093.1242

Professor Série/Turma/Período Curso

Thiago Garcia Biacio EAD Engenharia de
Produção
Disciplina Assinatura do Aluno
Automação Industrial Luiz Alberto

OBS: As atividades não necessariamente devem ser feitas nesta folha, mas devem ser feitas à mão e
conter assinatura do aluno em todas as folhas de respostas.

Questão 1 Controle discreto e proporcional

a) O gráfico abaixo representa a resposta a uma dada alteração de carga.

As inscrições nesse gráfico podem ser descritas:

a)
1 regime permanente; 2 regime transitório; ts tempo de subida
b)
1 regime transitório; 2 regime permanente; te tempo de estabilização ou acomodação
c)
2 regime permanente; L atraso ou tempo morto; ts tempo de estabilização
d)
L atraso ou tempo morto; Mo Pico da reposta ou overshoot; te tempo de subida
e)
ts tempo de subida; te tempo de estabilização; L Pico da reposta ou overshoot

Resposta: Alternativa correta letra B

 Questão 2 Controle discreto e proporcional

Em um sistema de automação predial, o controlador é caracterizado por ser um equipamento

eletrônico com diversas interfaces elétricas, ou seja, módulos de entrada e de saída. Acerca de
características genéricas desse equipamento, julgue o item subsequente.

Se, em uma interface de entrada, existir a especificação de corrente na faixa de 4 mA a 20 mA,

é correto inferir que essa interface aceita um sinal de entrada analógico.

(X) CERTO
( ) ERRADO

Questão 3 Controladores Lógicos Programáveis

Em um sistema de automação predial, o controlador é caracterizado por ser um equipamento

eletrônico com diversas interfaces elétricas, ou seja, módulos de entrada e de saída. Acerca de
características genéricas desse equipamento, julgue o item subsequente.

Entradas analógicas são embasadas em dispositivos de chaveamento do tipo TRIAC, sempre

que o sinal elétrico de excitação for do tipo corrente contínua.

( ) VERDADEIRO
(X) FALSO

Questão 4 Sistema Supervisório

a) Para que servem os sistemas supervisórios?

R:

Basicamente o supervisório serve para centralizar as informações proveniente de toda

uma indústria. É utilizado para monitorar em tempo real a planta de toda a indústria, desta
forma, possibilitando registros de alarmes, e acesso dos dados de forma remota, refinando o
processo e deixando-o mais confiável, e desta forma atimizando os processos pois dá a
possibilidade de ação imediata mediante o acompanhamento em tempo real de como os
processos estão se comportando. E com os avanços da internet, o acesso dos dados de forma
remota potêncializou essa melhora, ou seja, aumenta a qualidade, possibilita refi nar o processo
e deixá-lo ainda mais confi ável

b) O que é IHM, quais as diferenças entre um sistema supervisório e uma IHM? Cite
algumas vantagens e desvantagens destes dois sistemas.
 R:

IHM se trata de uma sigla para Interface Homem Máquina, ou seja, é a intitulação da
experiência de interação gráfica entre um humano e um equipamento o qual eé
computadorizado.
O IHM oferece telas mais enxutas, e é um sistema que facilita a operação e torna os
controles mais simples e eficazes. Outro ponto positivo trazido pelos IHMs é que possibilita o
acompanhamento em tempo real do resultado de suas atuações. As IHMs geralmente são
instaladas próximo ao processo, e desta forma possibilita a intervenção rápida pelo operador
sem a necessidade de ir até uma sala de controle. Uma das maiores barreiras de implementação
de um sistema baseado na interação homem máquina, o custo, vem sendo reduzida ao longo
dos últimos anos. Contudo, os sistemas mais antigos, de quinze ou vinte anos atrás, ainda são
muito caros. Por serem mais resistentes, sistemas baseados em IHMs são mais duráveis na
comparação com os sistemas supervisórios, os mesmos podem ser usados por anos a fio com
um investimento baixo em manutenção. Porém, a IHM é geralmente de forma local e para que
um operador controle o processo, dificultando uma análise aprofundada das qualidades e
problemas encontrados no processo. Para isso, utilizamos um sistema supervisório. Onde este é
ligado em diversas máquinas e, basicamente, é utilizado para centralizar a informação
proveniente de toda uma indústria. Tambem conhecidos como SCADA, sigla para Supervisory
Control and Data Aquisition. O qual permite aos operadores controlarem, monitorarem e
rastrearem todas as informações do processo a partir de uma sala de controle por meio de
equipamentos de gerenciamento de dados. Depois, essas informações são armazenadas,
trabalhadas e apresentadas em uma visualização ampla ao usuário. Sistemas supervisórios
tornam a automação industrial mais eficaz. Eles permitem a possibilidade de visualização geral
do processo de forma rápida e o melhor controle das atuações dos operadores. Sistemas
supervisórios são facilmente programados e permitem que a qualquer momento você possa
alterá-lo para que ele seja adaptado a alterações do processo. O uso de sistemas supervisórios
para a atualização de sistemas antigos baseados em IHMs é uma boa estratégia para reduzir os
custos de operação industrial. Em alguns casos, todo o investimento em um sistema
supervisório complexo é menor do que os custos de uma IHM ultrapassada.

Questão 5 Controladores Lógicos Programáveis

 Como definir qual CLP devo comprar para uma determinada aplicação? Cite alguns parâmetros
que são relevantes na hora de se escolher o modelo a ser comprado.

R:

O apropriado é considerar as necessidades específicas do empreendimento e, a atraves

disso traçar plano de ação para verificar quais pontos devem ter maior peso. Para que não
restem dúvidas, descobrir qual o CLP mais adequado para cada aplicação. A escolha correta é
fundamental, para isso é necessário ter em mente, se os sinais serão apenas discretos ou
analógicos, se as saídas são a transistores ou a relés, se ainda são do Tipo NPN ou PNP. Para
especificar as analógicas é necessário a resolução e o tipo de sinal: 0-10V ou 4-20mA. Para
conculuir qual tipo de protocolo de comunicação, esse cuidado é de extrema importãncia para o
sucesso da aplicação equipamento como um todo.
 Questão 7 Tipos de linguagens de programação

A norma IEC 61131-3 define que um CLP deve possuir ao menos duas linguagens de texto e
duas linguagens gráficas para sua programação. São exemplos de linguagens gráfica e textual,
respectivamente.
a) Ladder e Instruction List (Lista de Instruções).
b) Texto Estruturado e Instruction List (Lista de Instruções).
c) Ladder e SFC.
d) SFC e Texto Estruturado.
e) FBD e Ladder.

R: Alternativa correta letra A.

Questão 8 Tipos de linguagens de programação

Qual o Símbolo abaixo que pode ser utilizado no CLP sem que este de erro para compilar?

a) Botao1
b) BoTaO 1
c) 1botao
d) Botão1
e) botao_1

R: Alternativa correta letra E.

Questão 9 Tipos de linguagens de programação

As linguagens que um CLP pode ser programado são:

R:

Diagrama de Blocos e funções

Linguagem ladder

Sequênciamento gráfico

Lista de instruções

Texto estruturado
