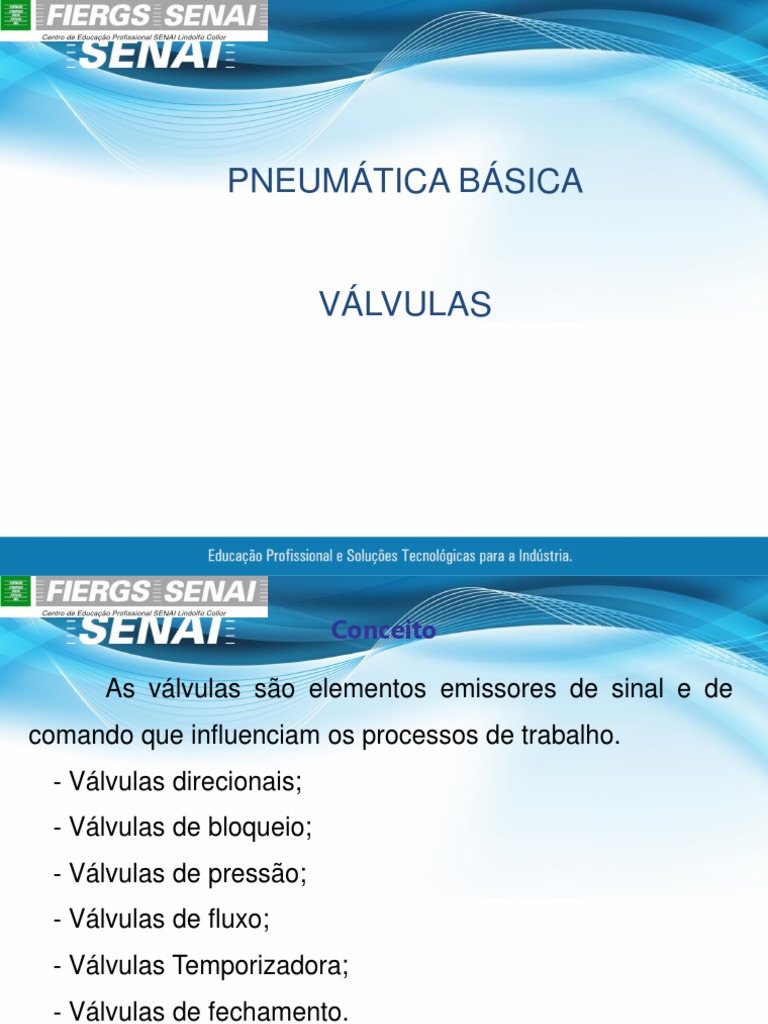

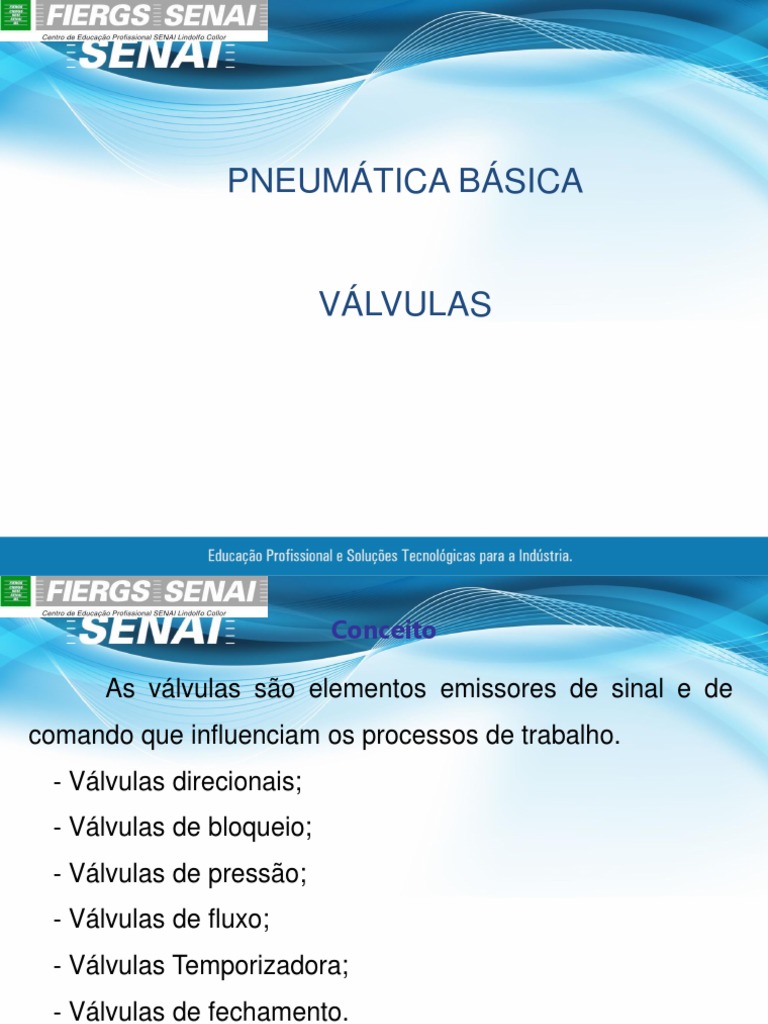

PNEUMÁTICA BÁSICA

VÁLVULAS
 Conceito

As válvulas são elementos emissores de sinal e de

comando que influenciam os processos de trabalho.
- Válvulas direcionais;
- Válvulas de bloqueio;
- Válvulas de pressão;
- Válvulas de fluxo;
- Válvulas Temporizadora;
- Válvulas de fechamento.
 Válvulas Direcionais

Variando consideravelmente, tanto em construção

como em operação, são usadas para controlar a direção do
fluxo e para que sejam obtidos os movimentos desejados dos
atuadores (cilindros, motores, etc), de maneira a efetuar o
trabalho exigido.
 Válvulas Direcionais
São válvulas que interferem na trajetória do fluxo de
ar, desviando-o para onde for mais conveniente em um
determinado momento por ação de um acionamento externo.
Para a representação das válvulas direcionais nos
circuitos pneumáticos utilizamos simbologia normalizada
conforme norma “ISO 1219”. Esta norma nos dá a função da
válvula e não considera a construção da mesma.
O desenvolvimento dos símbolos nos dá a noção
exata de como compreender a simbologia completa das
válvulas.
 Válvulas Direcionais (Número de Posições)

É a quantidade de manobras distintas que uma válvula

direcional pode executar ou permanecer sob a ação de seu
acionamento.
Um quadrado representa a posição de comutação.

São representadas por um retângulo, e este retângulo

dividido em quadrados. A quantidade de quadrados
representa o número de posições que a válvula pode
assumir.
 Válvulas Direcionais (Número de Vias)
É o número de passagens que a válvula tem
comunicando o fluído com os diferentes pontos de aplicação
ou de escape. São consideradas vias: a conexão de entrada,
as conexões de trabalho, e os orifícios de escape.
Válvulas Direcionais (Identificação das Vias)
 Válvulas Direcionais (Número de Vias)
Uma regra prática para a determinação do número de
vias consiste em separar um dos quadrados (posição) e
verificar quantas vezes o(s) símbolo(s) interno(s) toca(m) os
lados do quadro, obtendo-se, assim, o número de orifícios e
em correspondência o número de vias.
Válvulas Direcionais (Tipos de Acionamentos e Comandos)

Os tipos de acionamentos são diversificados e podem ser:

 Musculares
 Mecânicos
 Pneumáticos
 Elétricos
 Combinados
Válvulas Direcionais (Tipos de Acionamentos e Comandos)
Válvulas Direcionais (Tipos de Acionamentos e Comandos)
 Válvulas Direcionais (Características de construção)
As características de construção das válvulas
determinam sua vida útil, força de acionamento,
possibilidades de ligação e tamanho
Segundo a construção, destinguem-se os tipos:
 Válvulas de assento
- Válvulas de sede esférica
- Válvulas de sede de prato
 Válvulas corrediças
- Válvulas de corrediça longitudinal (carretel)
- Válvulas de corrediça longitudinal plana (comutador)
- Válvulas de corrediça giratória (disco)
 Válvulas Direcionais

Válvulas de sede esférica

A construção das válvulas de sede esférica é muito
simples e, portanto de preço vantajoso. Estas válvulas se
caracterizam pela pequenas dimensões de construção

2 (A)

1 (P)
2(A) 2(A)
Simbologia

1(P) 1(P)

2/2 Vias NF Acionamento por Came Retorno por Mola

 Válvulas Direcionais

(A) 2

(P)1 3 (R)
3(R)
Simbologia 3(R)

2(A) 2(A)

1(P) 1(P)

3/2 Vias NF Acionamento por Came

Retorno por Mola
 Válvulas Direcionais

Válvulas de sede de prato

São construídas e baseadas no princípio de sede de
prato. Elas têm uma vedação simples e boa. O tempo de
comutação é curto. um movimento do prato libera uma área
grande para o fluxo de ar. Também estas, como as de sede
esférica, são insensíveis à sujeira e têm uma longa vida útil.
 Válvulas Direcionais

(A) 2

(P)1 3 (R)

Simbologia

2(A) 2(A)

3(R) 3(R)
1(P) 1(P)

3/2 Vias NA Acionamento por Came

Retorno por Mola
 Válvulas Direcionais
(A) 2

(P) 1 3 (R)
Simbologia

2(A) 2(A)

3(R) 3(R)
1(P) 1(P)

3/2 Vias NF Acionamento por Came

Retorno por Mola
 Válvulas Direcionais

(A) 2

(P) 1 3 (R)
Simbologia

3(R) 3(R)
1(P) 1(P)
1(P) 1(P)
3(R) 3(R)
2(A) 2(A)

3/2 Vias NF Acionamento por Rolete Servopilotada

 Válvulas Direcionais
(A) 2

(P) 1 3 (R)

Simbologia
12(Z)
12(Z)

3(R)
3(R)
2(A) 2(A)

1(P) 1(P)

3/2 Vias NF Acionamento por Simples Piloto

 Válvulas Direcionais

(A) 4 2 (B)
12(Z)
(P) 1 3 (R)
Simbologia

12(Z) 12(Z)

3(R) 3(R)
1(P) 1(P)

4(A) 4(A)
2(B) 2(B)

4/2 Vias Acionamento por Simples Piloto

 Válvulas Direcionais

Válvulas de corrediça longitudinal (carretel)

Esta válvula tem como elemento de comando um
pistão que seleciona as ligações mediante seu movimento
longitudinal. A força atuadora é pequena, pois não é
necessário superar a pressão de ar ou a de mola, ambas
inexistentes (como nos princípios de sede esférica e de prato).
Neste tipo de válvula são possíveis todos os tipos de
acionamentos: manual, mecânico, elétrico e pneumático.
 Válvulas Direcionais
2(A)
(A) 2

(P)1 3 (R)

Simbologia

3(R) 1(P)
2(A)

3(R) 1(P)

3/2 Vias NF Acionamento por Botão Retorno por Mola

 Válvulas Direcionais

(A) 4 2 (B)

14(Z) 12(Y)
(R) 5 3 (S)
1(P)
1

Simbologia

12(Z) 5(R) 4(A)1(P) 2(B) 3(S) 14(Z)

12(Z) 5(R) 4(A) 1(P) 2(B) 3(S) 14(Z)

5/2 Vias Acionamento por Duplo Piloto

 Válvulas Direcionais
4(A) 2(B)
(A) 4 2 (B)

14(Z) 12(Y)
(R)5 3 (S)
1(P)
1
Simbologia

14(Z) 5(R) 3(S) 12(Y)

1(P)

4(A) 2(B)

14(Z) 5(R) 3(S) 12(Y)

1(P)

5/2 Vias Acionamento por Duplo Piloto Vedação tipo Acento

 Válvulas Direcionais

Válvulas de corrediça longitudinal plana (comutador)

Esta válvula tem, para a sua comutação, um pistão de
comando. A seleção das ligações é feita, porém, por uma
corrediça plana suplementar. Uma boa vedação ao deslizar é
também garantida. A corrediça se ajusta automaticamente
pela pressão de ar e pela mola montada. As câmaras de ar
são vedadas por anéis O-Ring montados no pistão de
comando. Na camisa do pistão, não existem furos que
poderiam provocar danos na vedação.
 Válvulas Direcionais

(A) 4 2 (B)
14(Z) 12(Y)
(P) 1 3 (R)
Simbologia

4(A) 3(R) 2(B) 4(A) 3(R) 2(B)

14(Z) 12(Y)
1(P) 12(Y) 14(Z) 1(P)

4/2 Vias Acionamento por Duplo Piloto

 Válvulas Direcionais

Válvulas de corrediça giratória (disco)

As válvulas deste tipo geralmente são construídas para
acionamento manual ou por pedal. É difícil adaptar outro tipo
de acionamento a essas válvulas.
Estas válvulas são, na maioria dos casos, de 3/3 ou de
4/3 vias. Mediante o deslocamento rotativo de duas
corrediças podem ser comunicados seus canais entre si. A
figura representa a posição central na qual todos os canais
estão fechados.
 Válvulas Direcionais

Válvulas de corrediça giratória (disco)

Devido a isso, a haste de pistão de um cilindro pode
parar em qualquer posição de seu curso, porém essas
posições intermediárias não podem ser fixadas com exatidão.
Por causa de compressibilidade do ar comprimido, caso haja
uma modificação de carga, a haste do pistão poderá também
ocupar outra posição.
Válvulas Direcionais
Válvulas Direcionais
 Válvulas de Escape Rápido

Quando a pressão e aplicada

em 1, a junta desloca-se contra o
assento e veda o escape 3. o ar
circula até a saída 2. Quando a
pressão em 1 deixa de existir, o ar
que agora retorna pela conexão 2
movimenta a junta contra a conexão 1
provocando seu bloqueio. Desta
forma o ar pode escapar por 3
rapidamente para a atmosfera.
2 (A)
(P) 1
3 (R)

Simbologia
 Válvula de Isolamento (Elemento OU)

Esta válvula possui duas

2(A)
entradas e uma saída. Quando o ar
comprimido entra em X, a esfera
bloqueia a outra entrada Y e o ar
passa de X para A. Em sentido 1(X) 1(Y)

contrário quando o ar passa de Y

para A a entrada X fica bloqueada.
2(A)

2 (A)
(X) 1 1 (Y)

Simbologia
1(X) 1(Y)
 Válvula de Simultaneidade (Elemento E)
2(A)

Esta válvula possui duas

entradas X e Y e um saída A. O ar
comprimido pode passar
unicamente quando houver
1(X) 1(Y)
pressão em ambas as entradas.
2(A)

2 (A)
(X)1 1 (Y)

Simbologia
1(X) 1(Y)
 Válvulas Limitadora de Pressão (Válvula
de segurança ou de alívio)

Instala-se este equipamento em um sistema

pneumático para o controle da pressão, evitando-se a
elevação acima de um valor máximo determinado.
Após o ajuste da válvula para operação a uma pressão
determinada, seu comportamento será de manter-se
normalmente fechada, possibilitando a elevação da pressão
até o valor ajustado.
 Válvulas Limitadora de Pressão (Válvula
de segurança ou de alívio)

O acúmulo de ar comprimido no interior do

reservatório acarretará uma elevação na pressão.
Atingindo-se um valor de pressão acima do ajustado
na válvula de segurança, esta entrará em operação,
proporcionando um escape para a atmosfera do volume de ar
comprimido causador da pressão excedente
 Válvulas Limitadora de pressão

1(P)

3(R) 3(R)
Simbologia 1(P)

1(P) 3(R)
 Válvula de Controle de Fluxo Bidirecional

Com esta válvula pode-se ajustar a velocidade e ou a

rotação de um atuador em ambas as direções de movimento
regulável. Pode-se diminuir a quantidade de ar disponível ao
cilindro variando, assim sua velocidade.

Simbologia
 Válvula de Controle de Fluxo unidirecional

Também conhecida como “válvula reguladora de

velocidade” ou regulador unidirecional. Nesta válvula a
regulagem do fluxo é feita somente em uma direção.

Simbologia
Válvula de Controle de Fluxo unidirecional
 VálvulaTemporizadora
O temporizador pneumático tem a finalidade de
retardar um sinal pneumático.
É constituído de uma pequena válvula direcional de
carretel e de uma válvula reguladora de fluxo. Em um circuito
pneumático, posiciona-se, normalmente, esse tipo de
componente entre o dispositivo de comando e o de
acionamento de uma válvula direcional.
 VálvulaTemporizadora

22(A)

10(Z)
10

100% 33(R)
1
1(P)
Simbologia

10(Z) 10(Z)

3(R) 3(R)
2(A) 2(A)

1(P) 1(P)
 VálvulaTemporizadora

22(A)

12(Z)
12

100% 33(R)
1
1(P)
Simbologia

12(Z) 12(Z)
3(R)
3(R)

2(A) 2(A)
1(P) 1(P)
 Válvulas de fechamento
São válvulas que abrem e fecham a passagem do fluxo,
sem escalas, utilizadas como torneiras e ou registros.
 Válvulas de Retenção

Simbologia
 Válvulas de Reguladora de Pressão

(A) 2

(P) 1 3 (R)

Simbologia
