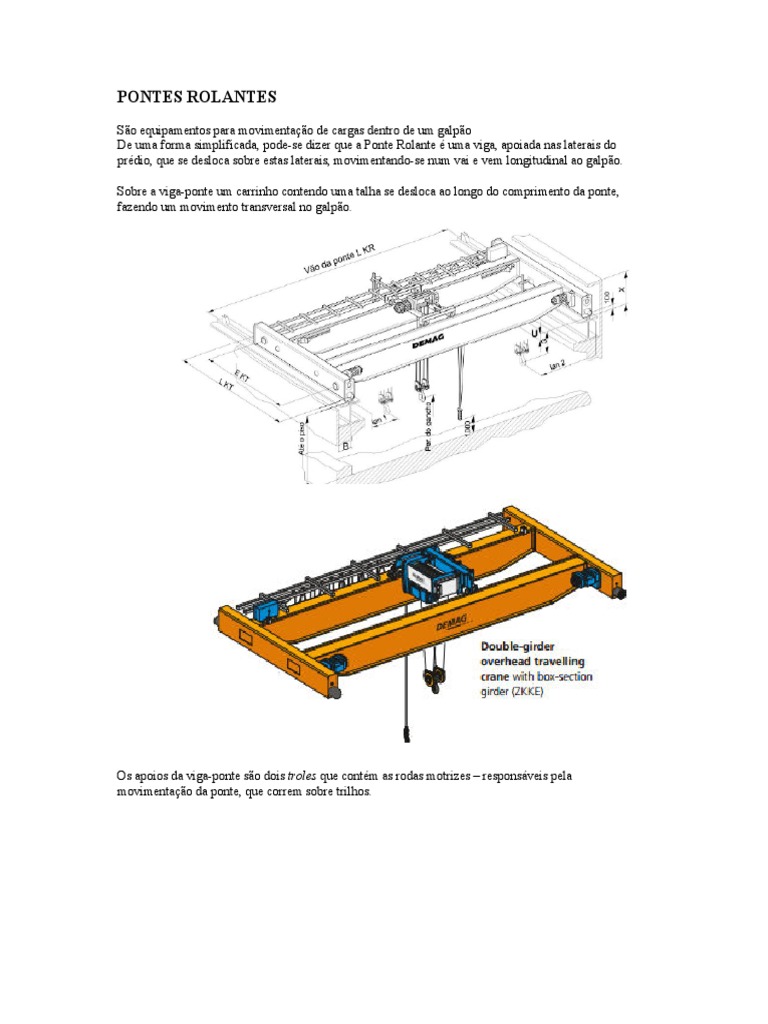

PONTES ROLANTES

São equipamentos para movimentação de cargas dentro de um galpão

De uma forma simplificada, pode-se dizer que a Ponte Rolante é uma viga, apoiada nas laterais do
prédio, que se desloca sobre estas laterais, movimentando-se num vai e vem longitudinal ao galpão.

Sobre a viga-ponte um carrinho contendo uma talha se desloca ao longo do comprimento da ponte,
fazendo um movimento transversal no galpão.

Os apoios da viga-ponte são dois troles que contém as rodas motrizes – responsáveis pela
movimentação da ponte, que correm sobre trilhos.
 Paulo Roberto Marcondes de Carvalho
Engenheiro Civil

Dados que se deve conhecer:

- Carga suportada pela talha - G
- Peso estimado da ponte, carrinho e talha
- Distancia entre as rodas do trole
- Aproximação máxima do carrinho
- Afastamento mínimo do eixo dos trilhos

CÁLCULO DAS AÇÕES DEVIDAS À PONTE ROLANTE

1. Sobre as Vigas de Rolamento;
A situação a ser analisada para o carregamento da viga de rolamento é quando o
carrinho está içando uma carga máxima na posição mais próxima da viga de rolamento.

Rua Sta. Isabel, 663 Porto Alegre/RS Fone (51) 3334 70 78 / e-mail: paulo.roberto@stabile.com.br
 Paulo Roberto Marcondes de Carvalho
Engenheiro Civil

2. Sobre os Pilares
FORÇAS VERTICAIS

Aplicadas nos pilares

Em algumas situações de galpões deve-se aplicar um coeficiente de impacto sobre as

Cargas Verticais:
- pontes rolantes comandadas de uma cabine, o coeficiente de impacto é 1,25
- pontes rolantes comandadas por controle pendente/remoto o coef. de impacto é 1,10

FORÇA HORIZONTAL LONGITUDINAL (HL)

Deve ser aplicada, em ambas vigas de rolamento, uma força horizontal longitudinal

A força HL é obtida sem a majoração das cargas verticais pelo impacto.

FORÇA HORIZONTAL
TRANSVERSAL (HT)

Rua Sta. Isabel, 663 Porto Alegre/RS Fone (51) 3334 70 78 / e-mail: paulo.roberto@stabile.com.br
 Paulo Roberto Marcondes de Carvalho
Engenheiro Civil

AÇÕES DEVIDAS À PONTE ROLANTE EM GALPÕES

A. Galpões de uma nave

COM UMA PONTE
Considerar:
- Carga Vertical MAX com impacto
- Cargas Horizontais HT e HL

COM DUAS PONTES (içando a mesma carga)

Considerar - Cargas verticais de P1 e P2 sem impacto

- 50% das Cargas Horizontais HT e HL

COM DUAS PONTES (trabalhando próximas uma da outra)

Rua Sta. Isabel, 663 Porto Alegre/RS Fone (51) 3334 70 78 / e-mail: paulo.roberto@stabile.com.br
 Paulo Roberto Marcondes de Carvalho
Engenheiro Civil

B. Galpões de duas naves

Rua Sta. Isabel, 663 Porto Alegre/RS Fone (51) 3334 70 78 / e-mail: paulo.roberto@stabile.com.br
 Paulo Roberto Marcondes de Carvalho
Engenheiro Civil

Rua Sta. Isabel, 663 Porto Alegre/RS Fone (51) 3334 70 78 / e-mail: paulo.roberto@stabile.com.br
 Paulo Roberto Marcondes de Carvalho
Engenheiro Civil

Rua Sta. Isabel, 663 Porto Alegre/RS Fone (51) 3334 70 78 / e-mail: paulo.roberto@stabile.com.br
 Paulo Roberto Marcondes de Carvalho
Engenheiro Civil

Rua Sta. Isabel, 663 Porto Alegre/RS Fone (51) 3334 70 78 / e-mail: paulo.roberto@stabile.com.br
 Paulo Roberto Marcondes de Carvalho
Engenheiro Civil

Distancia (b) entre rodas do trole: 3,0 m

Rua Sta. Isabel, 663 Porto Alegre/RS Fone (51) 3334 70 78 / e-mail: paulo.roberto@stabile.com.br
 Paulo Roberto Marcondes de Carvalho
Engenheiro Civil

ESTADOS DE AÇÕES
