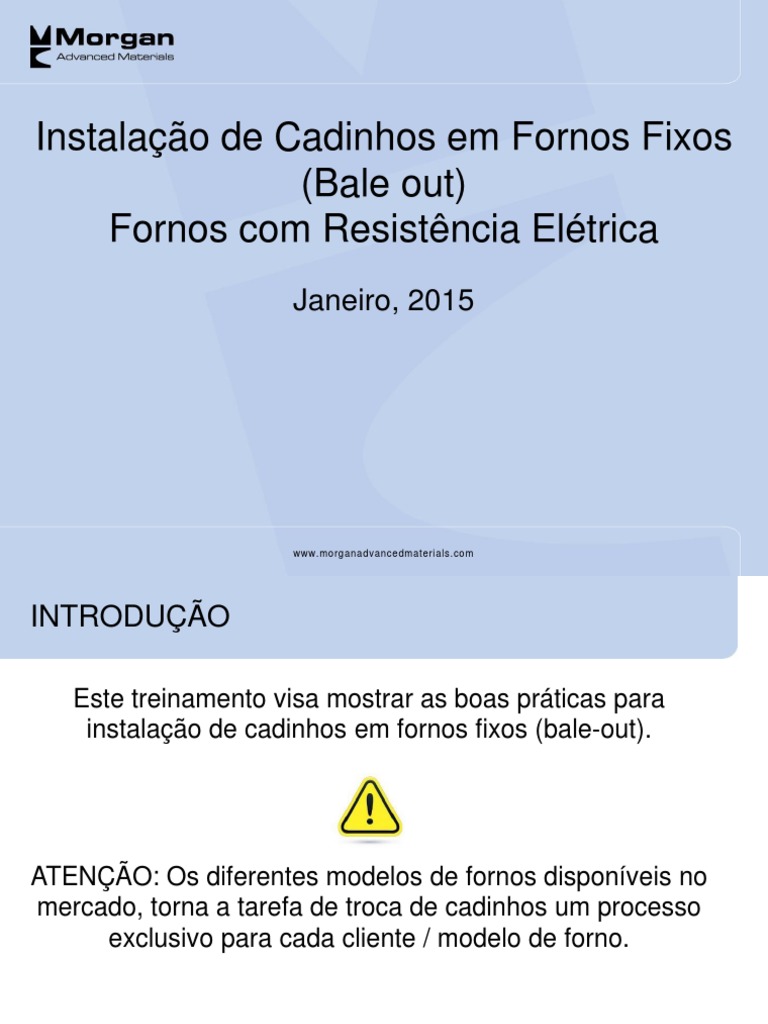

Instalação de Cadinhos em Fornos Fixos

(Bale out)
Fornos com Resistência Elétrica
Janeiro, 2015

www.morganadvancedmaterials.com
INTRODUÇÃO

Este treinamento visa mostrar as boas práticas para

instalação de cadinhos em fornos fixos (bale-out).

ATENÇÃO: Os diferentes modelos de fornos disponíveis no

mercado, torna a tarefa de troca de cadinhos um processo
exclusivo para cada cliente / modelo de forno.

05/05/2015

Morgan Advanced Materials Confidential Information 2

Antes de iniciar a instalação!

Alguns itens devem ser verificados antes de começar o

processo de instalação:

1. Resistências Elétricas
2. Reparação do Forno
3. Bases ou Suporte

05/05/2015

Morgan Advanced Materials Confidential Information 3

Resistências elétrica

• As resistência devem estar distribuídas

uniformemente em toda a circunferência do
cadinho;

• Verifique se há alguma resistência

queimada e substitua a mesma para evitar
regiões frias no forno;

• Verifique os terminais e, ao utilizar mantas

ou cimentos durante a instalação, certifique
que os mesmos estão desobstruídos;

• Caso a resistência não esteja sinterizada,

fazer esse procedimento antes de instalar
o cadinho e base.
05/05/2015

Morgan Advanced Materials Confidential Information 4

Reparação do Forno

• Certifique-se de que o
fundo do forno está em
bom estado;
• Caso tenha qualquer
reparo para realizar,
deixar o refratário secar
e sinterizar o mesmo,
antes de instalar o
cadinho;
• Remova detritos e
resíduos de metal do
forno.

05/05/2015

Morgan Advanced Materials Confidential Information 5

Bases

O uso do suporte de mesmo material (carbeto ou grafite

argila), é essencial para obter um aquecimento uniforme do
fundo do cadinho.
Por que usar uma base?
Para uma ótima eficiência, a
base deverá: Suporte
• Ser instalada, centralizada mecânico para
com o cadinho e estar em o cadinho
nível.
• Ser de 25 a 50 mm maior que
o fundo do cadinho (diâmetro).
Evita trincas por
choque térmico

05/05/2015

Morgan Advanced Materials Confidential Information 6

Bases

As bases com formato cônico são utilizadas em fornos com

queimadores. Em fornos a resistência é indiferente o
formato utilizado, pois ambas atendem a aplicação.

OBS: É recomendado que a

base seja trocada junto com o
cadinho, não deve ser
reutilizada.

05/05/2015

Morgan Advanced Materials Confidential Information 7

Bases

A base deve ser de um

O cadinho deve ser material com expansão
apoiado por completo térmica similar a do
cadinho

A base escolhida O uso de uma placa

possuía diâmetro menor refratária levou a um a
do que o fundo do falha
cadinho

05/05/2015

Morgan Advanced Materials Confidential Information 8

Instalação – 01 Preparação

Atenção: Antes de começar, verificar se a altura do conjunto base e

cadinho está dentro das dimensões da câmara do forno.

• Desligar o sistema elétrico;

• Remover a tampa (quando aplicável);
• Remover cadinho e base antigos;

05/05/2015

Morgan Advanced Materials Confidential Information 9

Instalação – 02 Base / Suporte

• Cementar a base no chão do forno utilizando o cimento CBS-1.

Utilizar rebaixo ou marcação do forno para ajudar na centralização.
O cimento pode compensar pequenas variações na altura.
• Utilizar um nível para assegurar que no final todo conjunto esteja
nivelado

05/05/2015

Morgan Advanced Materials Confidential Information 10

Instalação – 03 Cadinho

• O cadinho poderá ou não ser colada na base

dependendo da aplicação. Caso deseje colar,
utilize uma fina camada de cimento MRC,
senão, utilize 1 a 2 folhas de papelão
(aproximadamente 8 mm);
• O cadinho deve ser cuidadosamente
centralizado sobre a base. É aconselhável
utilizar um equipamento apropriado para
ajustar o cadinho na posição. Caso não haja
tal equipamento, seguir um procedimento
visando a segurança dos operadores.

OBS: Não utilizar manta entre a base, cadinho e

forno, pois a mesma não irá conduzir calor,
resultando em oxidação do cadinho

05/05/2015

Morgan Advanced Materials Confidential Information 11

Instalação – 04 Tampa e anel de proteção

• Deixar uma “junta de

dilatação”, entre a borda
superior cadinho e o anel, de
30mm;
• É necessário que haja um vão
entre a parede do cadinho e do
forno para permitir a expansão.
Essa lacuna varia dependendo
do diâmetro do cadinho, porém
20 mm atende a maioria dos
tamanhos mais utilizadas (até
775 mm).

05/05/2015

Morgan Advanced Materials Confidential Information 12

Instalação – 04 Tampa e anel de proteção

• Utilize manta refratária sobre o topo

do cadinho. A espessura da manta
deve ser suficiente para preencher a
lacuna entre o anel de proteção e o
cadinho;
• Cortar manta no diâmetro interno e
externo do cadinho;

OBS: a manta NÃO PODE sobrar sobre o

exterior e interior do cadinho. Isto irá oxidar
a borda do cadinho.

• Sobreponha as juntas para criar uma

vedação completa

Dica: use cimento MRC para colar a manta

na borda superior do cadinho.
05/05/2015

Morgan Advanced Materials Confidential Information 13

Instalação – 05 Finalização

MANTA ANEL DE PROTEÇÃO

ESPAÇO
DE 20
mm

BASE
05/05/2015

Morgan Advanced Materials Confidential Information 14

Instalação – 05 Finalização

• Religar os sistemas elétricos

• Seguir o procedimento adequado de pré aquecimento do tipo de
cadinho instalado.

OBS: O cadinho deverá ser pré aquecido vazio, afim de se ativar a

camada de vidrado externa. Ela protegerá o cadinho contra oxidação a
baixas temperaturas.

05/05/2015

Morgan Advanced Materials Confidential Information 15

Curva de pré aquecimento – Carbeto de silício

1. Pré-aquecer o cadinho vazio;

2. Na primeira utilização, ou durante longo período de inatividade,

aqueça lentamente a 200°C e mantenha até toda umidade ser
extraída (processo leva cerca de 2 hora);

3. Aqueça o forno em fogo alto até toda a superfície do cadinho fique

vermelho brilhante (cerca de 900°C). Para fornos de manutenção
de alumínio manter a esta temperatura durante 30 minutos pelo
menos, a fim de sinterizar totalmente o vidrado;

4. Carregar o cadinho com metal e ajustar o queimador para atingir a

temperatura de operação desejada

05/05/2015

Morgan Advanced Materials Confidential Information 16

Curva de pré aquecimento – Carbeto de silício

05/05/2015

Morgan Advanced Materials Confidential Information 17

Curva de pré aquecimento – Grafite Argila

1. Pré-aquecer o cadinho vazio;

2. Na primeira utilização, ou durante longo período de inatividade,

aqueça lentamente a 200°C e mantenha até toda umidade ser
extraída (processo leva cerca de 2 hora);

3. Em seguida aquecer o cadinho em fogo baixo até 600°C.

4. Aqueça o forno em fogo alto até toda a superfície do cadinho fique

vermelho brilhante (cerca de 900°C). Para fornos de manutenção
de alumínio manter a esta temperatura durante 30 minutos pelo
menos, a fim de sinterizar totalmente o vidrado;

5. Carregar o cadinho com metal e ajustar o queimador para atingir a

temperatura de operação desejada

05/05/2015

Morgan Advanced Materials Confidential Information 18

Curva de pré aquecimento – Grafite Argila

05/05/2015

Morgan Advanced Materials Confidential Information 19

Usos e cuidados – Carregamento

• Coloque carga leve (rebarbas, retornos,

pequenas sucatas) no fundo para formar
um colchão para o material mais
pesado;
• Nunca introduza uma carga com
material úmido;
• Evite jogar a carga metálica dentro do
cadinho;
• Coloque cuidadosamente os lingotes em
posição vertical com pinças e não
sobrecarregue o cadinho.

05/05/2015

Morgan Advanced Materials Confidential Information 20

Usos e cuidados – Limpeza

• É necessário limpar o cadinho após

o uso, isso irá garantir o
desempenho do cadinho;

Dica: para facilitar o processo de limpeza,

realize-a ainda quando o cadinho estiver
quente

• Não permita que a escória se

acumule na parede interna do
cadinho, ela irá reduzir a capacidade
do cadinho, aumentar tempo de
fusão e custos com combustível,
além de aumentar o risco de trincas
pela pressão interna que ela exerce.

05/05/2015

Morgan Advanced Materials Confidential Information 21

Usos e cuidados – Histórico

• Para controle interno da fundição e

como pré requisito para acionar a
assistência técnica da Morgan,
recomendamos o preenchimento da
ficha que acompanha o cadinho;
• A mesma possuí informações sobre
o lote da peça, data de fabricação e
campos das informações úteis que
devem ser anotadas no dia a dia .
