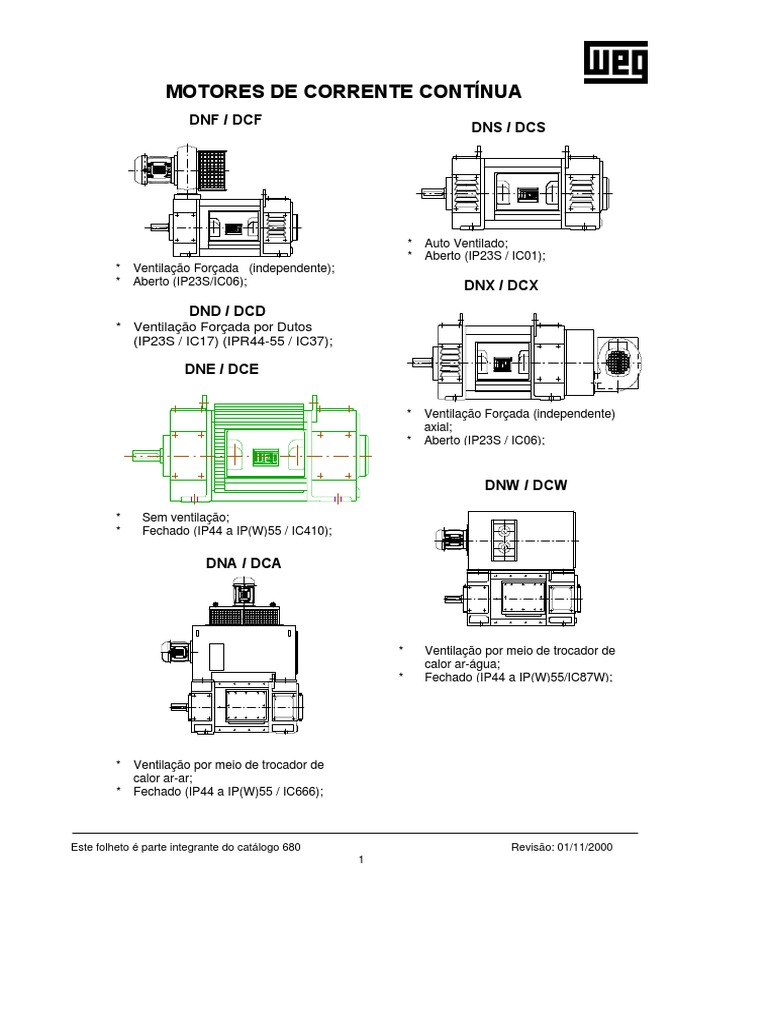

MOTORES DE CORRENTE CONTÍNUA

DNF / DCF
DNS / DCS

* Auto Ventilado;
* Aberto (IP23S / IC01);
* Ventilação Forçada (independente);
* Aberto (IP23S/IC06); DNX / DCX
DND / DCD
* Ventilação Forçada por Dutos
(IP23S / IC17) (IPR44-55 / IC37);

DNE / DCE

* Ventilação Forçada (independente)

axial;
* Aberto (IP23S / IC06);

DNW / DCW

* Sem ventilação;
* Fechado (IP44 a IP(W)55 / IC410);

DNA / DCA

* Ventilação por meio de trocador de

calor ar-água;
* Fechado (IP44 a IP(W)55/IC87W);

* Ventilação por meio de trocador de

calor ar-ar;
* Fechado (IP44 a IP(W)55 / IC666);

Este folheto é parte integrante do catálogo 680 Revisão: 01/11/2000

1
 MOTORES DE CORRENTE CONTÍNUA

COMPRIMENTO DA TAMPA
TRASEIRA

S – PARA TAMPA CURTA

M – PARA TAMPA MÉDIA

COMPRIMENTO DO PACOTE DE
CHAPAS EM mm

CARCAÇA IEC

TIPO DE REFRIGERAÇÃO

N – MÁQUINAS NÃO COMPENSADAS

C – MÁQUINAS COMPENSADAS

ESPECIFICA SER MÁQUINA DE

CORRENTE CONTÍNUA

Este folheto é parte integrante do catálogo 680 Revisão: 01/11/2000

2
 Consulta de Motores de Corrente Contínua
De (empresa/pessoa) : Fax:
Para (empresa/pessoa) : Fax:
Cliente / Projeto........: Tel :
Pessoa Contato.........: Fax:
CARACTERÍSTICAS PRINCIPAIS (preenchimento obrigatório)
Tipo......: ( )Motor ( )Gerador Rotação......: _________ rpm (mínima)
Potência..................: __________ _________ rpm (nominal - controle armadura)
Tensão Armadura..: _________ _________ rpm (máxima - controle campo)
Tensão de Campo..: _________
Grau de Proteção...: __________ Fonte CC ( ) Conversor Trifásico
Tensão da Rede..: ____________ ( ) Conversor Monofásico Semi-Controlado
Freqüência..........: ____________ ( ) Conversor Monofásico Totalmente Controlado
( ) CC Pura
CARACTERÍSTICAS ADICIONAIS (caso não forem informadas serão assumidas aquelas entre
parênteses)
Modelo...........: _________ (melhor opção) Regime Serviço.....: ___________ (S1)
Refrigeração...: _________(melhor opção) Excitação.........: ___________ (independente)
Forma Construtiva ..: ____________ (B3D) Sentido de Rotação.: ___________ (ambos)
Classe de Isolamento.: ______________ (F) Acoplamento ..........: ___________ (direto)
Elevação de Temp. ...: ____________ (100°C) Pintura ................: ___________ (normal)
Temp. Amb. Máxima: ____________ (40 °C) Área Classificada....: ___________ (não há)
Altitude......................: ______________ (1000 m) Norma..................: ___________ ( IEC 34
) Sobrecargas Momentâneas: __ (4) por hora, com duração de __ (15) segundos, __ (1.8)
x corrente nominal
ACESSÓRIOS: ( ) Taco gerador acoplado - Modelo ____________
( ) Acoplamento para taco gerador - Modelo __________
( ) Resistência de Aquecimento: _________ Volts
( ) Protetor térmico tipo_________ ( ____ x Excitação, ____ x Comutação)
( ) Filtro de ar
( ) Freio Eletromagnético Weg ( Tensão alimentação __,Conjugado Frenagem __ )
OBSERVAÇÕES:

Este folheto é parte integrante do catálogo 680 Revisão: 01/11/2000

3
 MEDIDAS PARA INTERCAMBIABILIDADE

Distância frontal entre furações dos Distância entre furações e encosto da

pés.......A= polia.......C=
Distância longitudinal entre furações dos Diâmetro da ponta de eixo.........D=
pés........B= Comprimento da ponta de eixo.....E=
Altura da ponta de eixo....H=

ACOPLAMENTO POR POLIAS E CORREIAS

Diâmetro da polia motora.........DM =

Diâmetro da polia movida.....da=
Distância entre centros das polias.....DC=
Largura da polia.....L=
Distância entre o centro das correias ao encosto do eixo....X=
Qual das figuras refere-se a aplicação?....1 ( ) 2 ( ) 3 ( )
Qual o valor do ângulo ( b) ....=

Este folheto é parte integrante do catálogo 680 Revisão: 01/11/2000

4
 DÍNAMOS TAQUIMÉTRICOS (TACOGERADORES)

Modelo 1R

Modelo 1RC

Este folheto é parte integrante do catálogo 680 Revisão: 01/11/2000

5
Modelo 2RC

Modelo TCW-AP

Este folheto é parte integrante do catálogo 680 Revisão: 01/11/2000

6
Modelos:

1R/20, 1R/60, 1R/100

1RC/20, 1RC/60, 1RC/100
1RCP/20, 1RCP/60, 1RP/100
2RC/20, 2RC/60, 2RCP/100
3RP/20, 3RP/60, 3RP/100
TCW20, TCW40

Aplicações:

O Dínamo Taquimétrico WEG foi projetado para ser aplicado no servocontrole numérico,
acionamentos para máquinas têxteis, aceleradores e freios de elevadores e em outras
aplicações que requeiram velocidade contínua e extremamente controlada ou acelerações e
desacelerações de programas prefixados.

DESCRIÇÃO E CARACTERÍSTICAS:

Escovas:

As escovas são dimensionadas para 25.000 horas de funcionamento a 1.000 rpm ou 12.000
horas a 6.000 rpm.

Porta-escovas:

Projetado para alojar as escovas de modo a proporcionar sua livre movimentação radial; sua
posição permite a fácil e rápida troca das escovas, facilitando a manutenção.

Rotor:

O rotor é submetido a rigoroso balanceamento dinâmico. Os modelos _R vêm montados

sobre dois rolamentos dotados de sistemas de lubrificação permanente. Os modelos TCW
são montados diretamente sobre o prolongamento do eixo do motor. Nos dois casos é
assegurada longa vida útil e funcionamento com o mínimo de ruído e vibrações. O rotor foi
projetado para funcionar entre as temperaturas de -15 a + 135° C com durabilidade de
100.000 horas a 1.000 rpm.

Fixação:

Modelos _R:
A fixação do dínamo é feita por meio de flange ou pés, podendo ser montado nas posições
vertical e horizontal.

Modelo TCW:
A fixação do dínamo é feita por meio de flange, diretamente na tampa traseira do motor,
podendo ser montado nas posições vertical e horizontal.
OBS.: A utilização deste modelo é particularmente indicada em aplicações onde se dispõe de
pouco espaço para a instalação de tacogeradores, devido não necessitar de acoplamento
flexível e flange intermediária.

Este folheto é parte integrante do catálogo 680 Revisão: 01/11/2000

7
CARACTERÍSTICAS TÉCNICAS:

MODELOS _R_/20 _ R__/60 _ R__/100 TCW20__ TCW40__

Tensão a 1.000 rpm 20v* 60v* 100v* 20v* 40v*
Velocidade máxima 8.000 rpm 8.000 rpm 6.000 rpm 8.000 rpm 4.000 rpm
Sentido de Rotação Reversível Reversível Reversível Reversível Reversível
Corrente máxima de
550mA 250mA 160mA 30mA 20Ma
consumo
Tensão máxima de consumo 160v 480v 600v 165v 165v
Resistência da armadura 9 Ohm +3% 59 Ohm +3% 165 Ohm +3% 60 Ohm +3% 196 Ohm +3%
Erro máximo de linearidade 0,5% 0,5% 0,5% 0,5% 0,5%
Erro máximo de
1% 1% 1% 1% 1%
reversibilidade
Ondulação ("ripple") 1% 1% 1% 1% 1%
Coeficiente de temperatura
para variação percentual da 0,01% / ° C 0,01% / ° C 0,01% / ° C 0,01% / ° C 0,01% / ° C
tensão
Resistência de isolamento a
600Vdc e regime térmico de 2 M0hm 2 M0hm 2 M0hm 2 M0hm 2 M0hm
º
120 C
Rigidez entre cada terminal e 1700V/60Hz 1700V/60Hz 1700V/60Hz 1700V/60Hz
1700V/60Hz p/30°
carcaça p/30° p/30° p/30° p/30°
Umidade máxima relativa do
90% 90% 90% 90% 90%
ambiente
Proteção conforme IEC 34-5 IP44 ou
IP44 ou IP55** IP44 ou IP55** IP44 ou IP55** IP44 ou IP55**
e NBR 6146 IP55**
Classe de Isolamento B B B B B
Força radial máxima 10 Kgf 10 Kgf 10 Kgf - -
Força axial máxima 10 Kgf 10 Kgf 10 Kgf - -
Número de Pólos 2 2 2 4 4
Número de Escovas 4 4 4 4 4
GD2 8.450g.cm 2 8.450g.cm 2 8.450g.cm 2 8.450g.cm 2 8.450g.cm 2
Temperatura ambiente -15 até 60° C -15 até 60° C -15 até 60° C -15 até 60° C -15 até 60° C
Massa aproximada modelo
2,20 kg 2,20 kg 2,20 kg - -
sem caixa de ligação
Massa aproximada modelo
2,40 kg 2,40 kg 2,40 kg - -
com caixa de ligação
Massa aproximada modelo
- - - 1.50 kg 1,50kg
TCW

* Outras tensões, consultar a fábrica.

** Sem caixa: IP44; com caixa IP55.

Este folheto é parte integrante do catálogo 680 Revisão: 01/11/2000

8
