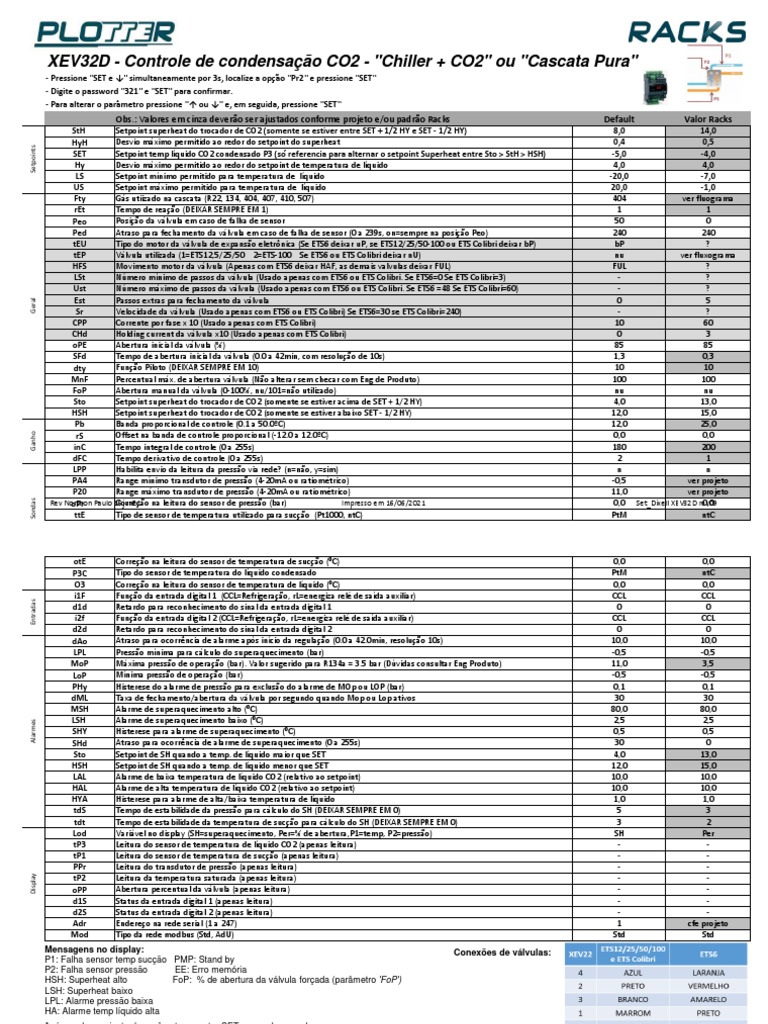

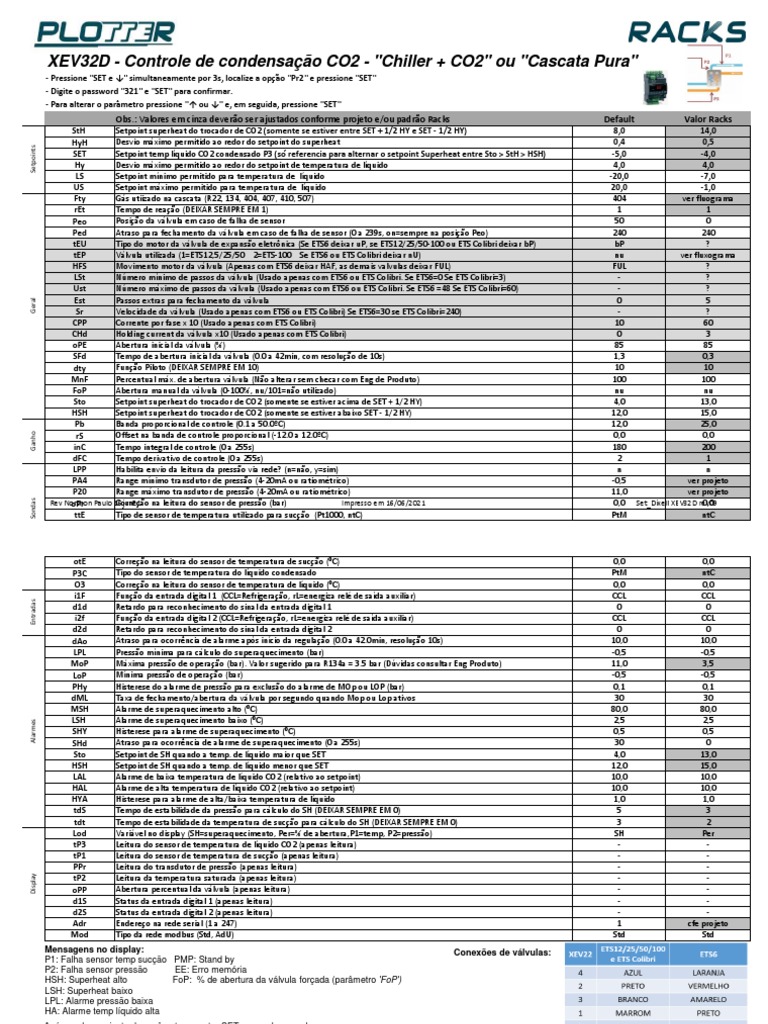

XEV32D - Controle de condensação CO2 - "Chiller + CO2" ou "Cascata Pura"

- Pressione "SET e ↓" simultaneamente por 3s, localize a opção "Pr2" e pressione "SET"
- Digite o password "321" e "SET" para confirmar.
- Para alterar o parâmetro pressione "↑ ou ↓" e, em seguida, pressione "SET"
Obs.: Valores em cinza deverão ser ajustados conforme projeto e/ou padrão Racks Default Valor Racks
StH Setpoint superheat do trocador de CO2 (somente se estiver entre SET + 1/2 HY e SET - 1/2 HY) 8,0 14,0
HyH Desvio máximo permitido ao redor do setpoint do superheat 0,4 0,5
Setpoints

SET Setpoint temp líquido CO2 condensado P3 (só referencia para alternar o setpoint Superheat entre Sto > StH > HSH) -5,0 -4,0
Hy Desvio máximo permitido ao redor do setpoint de temperatura de líquido 4,0 4,0
LS Setpoint mínimo permitido para temperatura de líquido -20,0 -7,0
US Setpoint máximo permitido para temperatura de líquido 20,0 -1,0
Fty Gás utiizado na cascata (R22, 134, 404, 407, 410, 507) 404 ver fluograma
rEt Tempo de reação (DEIXAR SEMPRE EM 1) 1 1
Peo Posição da válvula em caso de falha de sensor 50 0
Ped Atraso para fechamento da válvula em caso de falha de sensor (0 a 239s, on=sempre na posição Peo) 240 240
tEU Tipo do motor da válvula de expansão eletrônica (Se ETS6 deixar uP, se ETS12/25/50-100 ou ETS Colibri deixar bP) bP ?
tEP Válvula utilizada (1=ETS12,5/25/50 2=ETS-100 Se ETS6 ou ETS Colibri deixar nU) nu ver fluxograma
HFS Movimento motor da válvula (Apenas com ETS6 deixar HAF, as demais valvulas deixar FUL) FUL ?
LSt Número mínimo de passos da válvula (Usado apenas com ETS6 ou ETS Colibri. Se ETS6=0 Se ETS Colibri=3) - ?
Ust Número máximo de passos da válvula (Usado apenas com ETS6 ou ETS Colibri. Se ETS6 =48 Se ETS Colibri=60) - ?
Est Passos extras para fechamento da válvula 0 5
Geral

Sr Velocidade da válvula (Usado apenas com ETS6 ou ETS Colibri) Se ETS6=30 se ETS Colibri=240) - ?
CPP Corrente por fase x 10 (Usado apenas com ETS Colibri) 10 60
CHd Holding current da válvula x10 (Usado apenas com ETS Colibri) 0 3
oPE Abertura inicial da válvula (%) 85 85
SFd Tempo de abertura inicial da válvula (0.0 a 42min, com resolução de 10s) 1,3 0,3
dty Função Piloto (DEIXAR SEMPRE EM 10) 10 10
MnF Percentual máx. de abertura válvula (Não alterar sem checar com Eng de Produto) 100 100
FoP Abertura manual da válvula (0-100%, nu/101=não utilizado) nu nu
Sto Setpoint superheat do trocador de CO2 (somente se estiver acima de SET + 1/2 HY) 4,0 13,0
HSH Setpoint superheat do trocador de CO2 (somente se estiver abaixo SET - 1/2 HY) 12,0 15,0
Pb Banda proporcional de controle (0.1 a 50.0ºC) 12,0 25,0
Ganho

rS Offset na banda de controle proporcional (-12.0 a 12.0ºC) 0,0 0,0

inC Tempo integral de controle (0 a 255s) 180 200
dFC Tempo derivativo de controle (0 a 255s) 2 1
LPP Habilita envio da leitura da pressão via rede? (n=não, y=sim) n n
PA4 Range mínimo transdutor de pressão (4-20mA ou ratiométrico) -0,5 ver projeto
P20 Range máximo transdutor de pressão (4-20mA ou ratiométrico) 11,0 ver projeto
Sondas

Rev Northon Correção na leitura do sensor de pressão (bar)

oPr Paulo 16jun21 Impresso em 16/06/2021 0,0 Set_Dixell XEV32D rev09
0,0
ttE Tipo de sensor de temperatura utilizado para sucção (Pt1000, ntC) PtM ntC
Son
otE Correção na leitura do sensor de temperatura de sucção (⁰C) 0,0 0,0
P3C Tipo do sensor de temperatura do líquido condensado PtM ntC
O3 Correção na leitura do sensor de temperatura de líquido (⁰C) 0,0 0,0
i1F Função da entrada digital 1 (CCL=Refrigeração, rL=energiza relé de saída auxiliar) CCL CCL
Entradas

d1d Retardo para reconhecimento do sinal da entrada digital 1 0 0

i2f Função da entrada digital 2 (CCL=Refrigeração, rL=energiza relé de saída auxiliar) CCL CCL
d2d Retardo para reconhecimento do sinal da entrada digital 2 0 0
dAo Atraso para ocorrência de alarme após início da regulação (0.0 a 42.0min, resolução 10s) 10,0 10,0
LPL Pressão mínima para cálculo do superaquecimento (bar) -0,5 -0,5
MoP Máxima pressão de operação (bar). Valor sugerido para R134a = 3.5 bar (Dúvidas consultar Eng Produto) 11,0 3,5
LoP Mínima pressão de operação (bar) -0,5 -0,5
PHy Histerese do alarme de pressão para exclusão do alarme de MOp ou LOP (bar) 0,1 0,1
dML Taxa de fechamento/abertura da válvula por segundo quando Mop ou Lop ativos 30 30
MSH Alarme de superaquecimento alto (⁰C) 80,0 80,0
LSH Alarme de superaquecimento baixo (⁰C) 2,5 2,5
Alarmes

SHY Histerese para alarme de superaquecimento (⁰C) 0,5 0,5

SHd Atraso para ocorrência de alarme de superaquecimento (0 a 255s) 30 0
Sto Setpoint de SH quando a temp. de líquido maior que SET 4,0 13,0
HSH Setpoint de SH quando a temp. de líquido menor que SET 12,0 15,0
LAL Alarme de baixa temperatura de líquido CO2 (relativo ao setpoint) 10,0 10,0
HAL Alarme de alta temperatura de líquido CO2 (relativo ao setpoint) 10,0 10,0
HYA Histerese para alarme de alta/baixa temperatura de líquido 1,0 1,0
tdS Tempo de estabilidade da pressão para cálculo do SH (DEIXAR SEMPRE EM 0) 5 3
tdt Tempo de estabilidade da temperatura de sucção para cálculo do SH (DEIXAR SEMPRE EM 0) 3 2
Lod Variável no display (SH=superaquecimento, Per=% de abertura,P1=temp, P2=pressão) SH Per
tP3 Leitura do sensor de temperatura de líquido CO2 (apenas leitura) - -
tP1 Leitura do sensor de temperatura de sucção (apenas leitura) - -
PPr Leitura do transdutor de pressão (apenas leitura) - -
Display

tP2 Leitura da temperatura saturada (apenas leitura) - -

oPP Abertura percentual da válvula (apenas leitura) - -
d1S Status da entrada digital 1 (apenas leitura) - -
d2S Status da entrada digital 2 (apenas leitura) - -
Adr Endereço na rede serial (1 a 247) 1 cfe projeto
Mod Tipo da rede modbus (Std, AdU) Std Std
Mensagens no display: Conexões de válvulas:
P1: Falha sensor temp sucção PMP: Stand by
P2: Falha sensor pressão EE: Erro memória
HSH: Superheat alto FoP: % de abertura da válvula forçada (parâmetro 'FoP')
LSH: Superheat baixo
LPL: Alarme pressão baixa
HA: Alarme temp líquido alta
Após qualquer ajuste de parâmetro, apertar SET para salvar o valor.
SEMPRE TRAVAR O PAINEL. Pressione as SETAS acima e abaixo por 3s até aparecer POF (painel OFF), destravar PON (painel On).
Rev Northon Paulo 16jun21 Impresso em 16/06/2021 Set_Dixell XEV32D rev09
