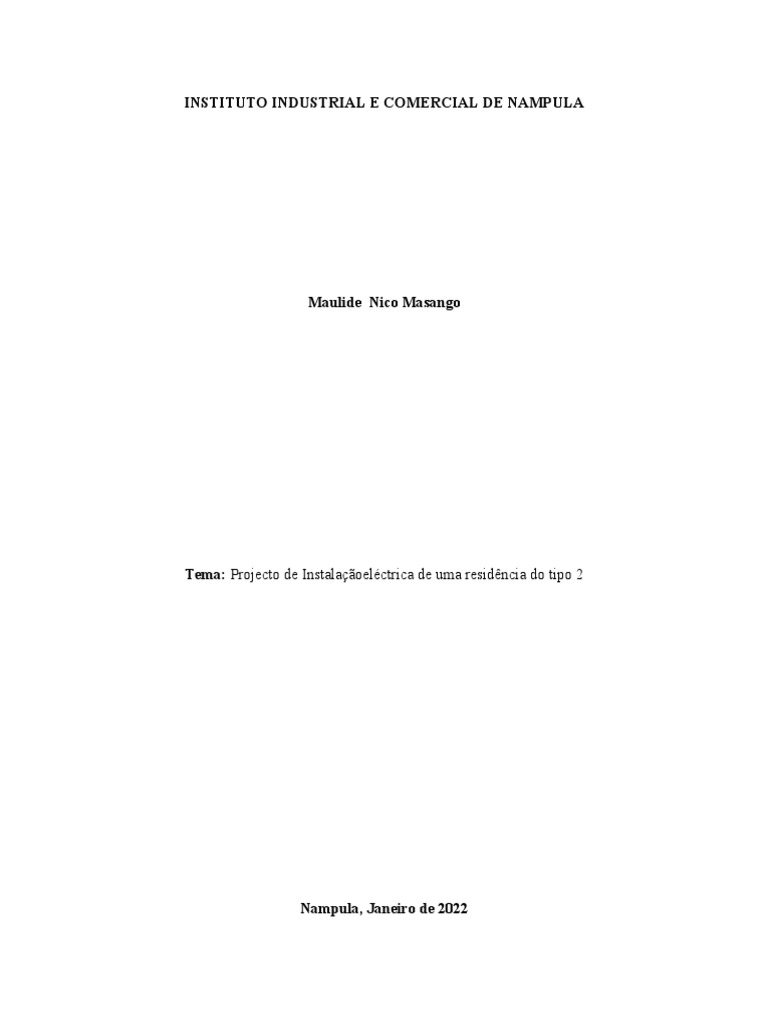

INSTITUTO INDUSTRIAL E COMERCIAL DE NAMPULA

Maulide Nico Masango

Tema: Projecto de Instalaçãoeléctrica de uma residência do tipo 2

Nampula, Janeiro de 2022

1
 INSTITUTO INDUSTRIAL E COMERCIAL DE NAMPULA

Maulide Nico Masango

Tema: Projecto de Instalação eléctricade uma residência do tipo 2

Trabalho de caracter avaliativo do modùlo:

Elaborar projecto integrado;

Lecionado pelo formador: Teodosio Mulieca

Nampula, Janeiro de 2022

2
Introdução
O presente projecto com o tema: projecto de instalação de uma residência do tipo 2, será
implementado na Cidade de Nampula no bairro de muhala expansão, o trabalho pertence a Sra.
Carolina Abudala que mora no bairro de muhala expansão.

Objetivos gerais
O objectivo principal deste projecto é de concretizar a instalação de uma residência e alcançar os
requisitos de umainstalação elétrica confiável, e assim minimizar os riscos de acidentes com
eletricidade.

Objetivos Específicos
Avaliar e Instalar cada repartição da residência.

Justificativa
Aceitei o seguinte projecto porque é um projectomuito bem estruturado e bem feitoque irá seguir
todas normas e regulamentos das instalações elétricas residências que aprende.

 Memoria descritiva.
 Conjunto de plantas do projecto.
 Esquemas eléctricos.

Memoria Descritiva
3
Refere-se a presente memoria descritiva ao projecto de instalação elétrica residencial de baixa
tensão situada no bairro de Muhala expansão, distrito de Nampula província de Nampula
pertencente a senhoraCarolina Abudala cuja finalidade é de iluminação interior e exterior,
tomadas de uso geral e específico.

Todas as prescrições apresentadas são resultado de escolha criteriosa do cliente e no

comprimento de toda a legislação pertinente em vigor. Em conformidade, descrevem-se e
justificam-se neste projecto as opções técnicas tomadas, e apresentam-se os cálculos efeituados
para o dimensionamento das soluções preconizadas. O Instalador deverá seguir o disposto nos
regulamentos e exigências normativas especificas.

Todas a instalação devem merecer uma cuidadosa montagem, de acordo com o preceituado no
regulamento de segurança de redes de distribuição de energia eléctrica em baixa tensão, decreto
regulamentar n⁰ 90/84, de 26 de dezembro e REGULAMENTOS DE SEGURANÇA DAS
INSTALACÕES DE UTILIZACÃO DE ENERGIA ELÉCTRICA E DE INTALACÕES
COLECTIVAS DE EDIFICIOS E ENTRADAS em vigor no pais, e observar as melhores regras
de arte.

Todas as massas metálicas, que não façam parte dos circuitos de condução, mas possam entrar
em contato com eles, deverão ser solidamente ligadas a terra de proteção da instalação. Em caso
de omissões nos regulamentos em vigor serão seguidas as normas da comissão Eletrônica
Internacional (CEI) e as diretivas relevantes da VDE.

No presente projeto tive a oportunidade e privilegio de pôr em pratica de três módulos técnicos e
dois gerais.

Módulos técnicos

o ICCR-Instalar circuitos de comandos em residências

o ICMIE-Instalação, comissionar e manter instalações eléctricas
o ATFEA-Analisar e testar fontes eléctricas de alimentação.

Módulos gerais

4
 o HST-Higiene Segurança no Trabalho
o UAIGPDAFCS-Utilizar aplicações de interface gráficas (Gui) para produção de.

O modulo UAIGPDAFCS foi útil no desenho da planta principal, planta de iluminação, planta de
tomadas de uso geral e específico.

ICCR fui uns dos módulos mais Importantes para a concretização do seguinte projeto pois, foi
através dele que pode fazer os cálculos da média numérica e aritmética da amperagem do
projeto.

O módulo HST foi importante na escolha dos equipamentos de segurança individual e coletivo.

Usei o módulo ICMIE no dimensionamento de comandos da instalação, no cálculo das

potencias, nas normas ABNT e etc.

Usei o módulo ATFEA para estabelecer a potência de tomadas de uso geral e de uso específico,
também pode pôr em prática o modulo no cálculo de potência ativas de tomadas de luz, nas
normas e regulamentos de instalação.

Características da instalação
 Uma sala
 Uma cozinha
 Dois quartos
 Uma WC

A canalização dos condutores, deve ser feita através de tubos PVC, ou VD embutidos nas
paredes da residência. Estes terão o início no quadro geral até aos diferentes circuitos de
acordo com o projecto. Os condutores deverão ser do tipo PBT e PBC isolados.As ligações
dos condutores serão feitas nas caixas de derivação embebida que devera ser uma placa de
ligação.

5
Equipamentos de uso específico
N Equipamento Tensão Corrente Potencia
⁰

01 Fogão elétrico 220 13,13 2800W

02 AC 220 6,81 1500W

03 Termo aquecedor 220 2,2 2000W

Ferramentas
1. Alicate de ponta;
2. Alicate descarnador de fios;
3. Alicate universal;
4. Berbequim eléctrico com brocas e acessórios;
5. Busca polo;
6. Chave estrela;
7. Chave Fenda;
8. Chaves Philips
9. Escada.
10. Escadote ou escada de abrir;
11. Fita métrica;
12. Martelo;
13. Navalha

Equipamentos de proteção individual (EPI)

 Botas;
 Luvas;
 Capacete;
 Fato-macaco;
 Óculos;

6
  Abafadores de ruídos;
 Mascaras.

Equipamentos de proteção coletivas (EPC)

 Escada;

Material
N⁰ Símbolo Quantidade Designação

01 70m Condutor PBMR

02 160m Condutor PBT

03 5,4m Condutor PBMR

04 2x200m Tubos VD 16

05 30 Tomadas simples

06 3 Interruptor simples

07 1 Tomadas dupla

08 35 Caixa de derivação

09 7 Armadura

10 2 Disjuntor 10A

11 3 Disjuntor de 16 A

12 1 Disjuntor geral de 32 A

13 1 Caixa de Disjuntor

14 7 Lâmpada fluorescente de
36W

7
15 1 Fusível

Traçagem-Antes de se fazer a traçagem deve-se fazer a localização das diversas caixas de

aparelhagem eléctrica que se devera ter em conta na altura da execução, neste caso pode-se
utilizar como instrumentos, giz, lápis, fita métrica.
Vamos traçar com lápis e giz. O quadro geral de entra fica o mas perto possível do contador.
Enquanto os quadros parciais ficarão no interior da residência com uma altura mínima de 1.70m,
deve-se, no entanto, sempre considerar a melhor disposição para o percurso dos condutores de
modo que fiquem facilmente acessíveis.

Marcação dos pontos de iluminação, interruptores e tomadas

o Na marcação dos pontos de iluminação ter-se-á em conta o tipo de compartimenta para
que se obtenha uma iluminação boa e recomendada;

o Nas casas de banhos, lavandarias, as caixas de derivação dos interruptores serão situadas
de lado de fora e as caixas de aparelhagem das tomadas de uso geral assim como
específicos devem estar a uma altura mínima de 1.10metros, uma vez que os lugares são
sujeitos a muita humidade.

o Os interruptores ficarão junto das portas mas não devem ficar tapadas junto com elas
abertas.

Marcação dos pontos de fixação do quadro geral e do contador de energia

O contador de energia ficara montado junto a uma porta de serviço e de lado de dentro da
habitação ou do estabelecimento a uma altura mínima de 1,70m, podendo também ficar por lado
de fora com uma varanda protegida.

O quadro geral de entrada, fica o mais perto possível do contador. Enquanto os quadros parciais
ficam quase sempre no interior da habitação a uma altura mínima de 1,70m deve-se no entanto
sempre considerar a melhor disposição para o percurso dos condutores de modo que fiquem
facilmente acessíveis.

8
Marcação dos pontos de iluminação
 Os Interruptores deverão ficar a uma altura de 1,20 e 1,30m (de todas as repartições).
 Uma lâmpada na Sala de estar;

 Uma lâmpada na cozinha;

 Uma lâmpada na Casa de Banho;

 Uma lâmpada em cada um dos Quartos.

Terra de proteção
A qualidade do solo é um fator muito importante para o sistema de aterramento, pois a
resistência do solo varia com sua qualidade, de modo que se o solo estiver seco e árido será
necessário o tratamento do mesmo para melhorar sua resistência.

O condutor que será conectado ao sistema de aterramento e também sairá do barramento e irá
para os equipamentos deve atender a alguns requisitos.

A seção de um condutor de terra deve ser da mesma secção que o condutor da fase.

Para fazer um bom aterramento devemos conter as seguintes matérias:

Elétrodo terra, condutores terra e carvão vegetal, sal ou até mesmo rochas.

Começamos fazendo um buraco no local determinado de 10 a 15 centímetros menor que a haste

e com um comprimento de no mínimo três polegadas. Posicione a haste no centro do buraco e
afunde-a cerca de 30 centímetros no solo. Caso for bater com um martelo ou algo parecido, use
proteções para não danificar a haste.

Deixe a haste aproximadamente 15 centímetros abaixo do nível do solo. Realize o tratamento do

solo caso necessário e preencha o buraco com o produto do tratamento ou com a terra da
escavação e realize a compactação do solo ao redor da haste, deixando espaço suficiente para
colocar a caixa de inspeção e também o conector para a haste.

Características dos equipamentos de uso específico

Os equipamentos de uso específico que serão usados no seguinte projecto são:

9
  Ar-condicionado
 Fogão eléctrico
 Lavadouro

Descrição dos trabalhos

A instalação da seguinte residência será embebida. Antes de abrir o roço primeiro vamos
desenhar os esquemas da instalação na parede através de meio que falamos na traçagem. Logo
em seguida vamos usar o berbequim para abrir o roço.

Tipos de condutores
Os interruptores e comutadores do grupo serão do tipo embebido. As tomadas de uso geral
estarão a 30 cm do tecto devendo ser embebida.

Orçamento
Nome Item Preço por unidade Valor total
Quadro geral 1 1450Mt 1450
Disjuntor de 16 6 500Mt 3000
Interruptor simples 4 100Mt 400
Interruptor duplo 2 200Mt 400
Caixa de derivação 5 25Mt 125
Tomada simples 6 100Mt 600
Tomada dupla 1 150Mt 150
Lampadas Flurescentes 9 120Mt 1080
Cabo PBMR 5,4m 50Mt 2070
Cabo PBT2x1,5 160m 130Mt 2080
Cabo PBMT2x2,5 70m 50Mt 350
Tubo VD16 210m 100Mt 2100
Disjuntor 10A 2 500Mt 1000
Disjuntor geral de 32 A 1 500 Mt 500
Postelete 1 3900 Mt 3900
Elétrodos de terra 1 200 Mt 200
Caixa para 9 1 800 Mt 800
disjuntores
Credeleec 1 3900 Mt 3900
Subtotal ------------------------ ------------------------ 24,105.00Mt

10
Mão-de-obra (40%) ------------------------ ------------------------ 9,642.00Mt
Total ------------------------ ------------------------ 33,747.00Mt

11
Tabela de abreviaturas

Siglas Significado Descrição

A Corrente elétrica Medida em amperes

DC Corrente continua Directcturret

µF Unidade de mediada capacitiva Micro Faraday

V Unidade de medida em volts Tensão elétrica

WATTS Unidade de medida de potência Medida de potência

KV Unidade de medida de tensão elétrica Kilo-voltes

KVA Unidade de medida da potência elétrica Kilo-voltes Amperes

Ohms Medida da resistência elétrica Ohms

PTUG Potencia de tomadas de uso geral

PTUE Potencia de tomadas de uso específico

PI Potencia de Iluminação

pt Potencia. Total

12
Tabela de símbolos

Ponto de luz de 100W

100W

Ponto de luz de 60w

60W

Tomada com terra

Janela

Interruptor diferencial

Disjuntores simples

Fusível

Número de condutores

Contador

13
Planta principal

14
Calculo de potência de iluminação

Comodo Areia (m2) Perímetro (m) Iluminação (VA)

Quarto 1 15m2 16m 220VA

Quarto 2 15m2 16m 220VA

Sala 24m2 22m 340VA

Cozinha 15m2 16m 220VA

WC 6m2 10m 100VA

Total 1100VA

15
Planta de Iluminação

16
Tomadas de específico

Repartições Areia (m2) Perímetro TUE`s (W)

(m)
Qtde. Pot.

Quarto 1 15m2 16m 1 1200W

Quarto 2 15m2 16m 1 1200W

Sala 24m2 22m 2 1800W

Cozinha 15m2 16m 1 2800W

WC 6m2 10m 1 2000W

Total 9000W

17
Planta de Tomadas de Uso especifico

18
Tomadas de uso geral

Comodo Areia Perímetro TUG`s (VA)

(m2) (m)
Qtde. Pot. Pot.Total

Quarto 1 15m2 16m 3 100 300VA

Quarto 2 15m2 16m 3 100 300VA

Sala 24m2 22m 4 100 400VA

Cozinha 15m2 16m 3 600 2000VA

2 100

WC 6m2 10m 1 600 600VA

Total 3600VA

19
Planta de tomadas de Uso geral

20
DIVISÃO DE CIRCUITOS TUG
Iluminação:
C1 = (Cozinha)
C1= (Sala + Cozinha)
Potencia = 2000VA
Potencia = 560VA
P 2000VA
P 560VA I= = = 9,09A≈ 16A
I= = = 2,54A≈ 10A U 220 v
U 220 v
C2 = (Sala + WC)
C2 =(Q1 + Q2 + WC)
Potencia = 1000VA
Potencia = 540VA
P 1000VA
P 540VA I= = = 4.54A≈ 16A
I= = = 2,45A≈ 10A U 220 v
U 220 v
C3 = (Q1 + Q2)
TUE
Potencia = 600VA
C1= AC da salaC4 = Termo aquecedor
P 600VA
Potencia = 1800WPotencia = 2000W I= = = 2,72A≈ 16A
U 220 v

P 1800VA P 2000VA
I= = = 8,18A≈ 16A I= = = 9,09A≈ 16A
U 220 v U 220 v

C2= AC do Q1 + AC do Q2

Potencia =2400W

P 2400VA
I= = = 10,90A≈ 16A
U 220 v

C3 = fogão eléctrico

Potencia = 2800W

P 2800VA
I= = = 12,72A≈ 16A
U 220 v

21
Sistema de proteção
Para a proteção da instalação eléctrica da residência do senhor Edson Pedro de Bancos vou usar
disjuntor que serve para desarmar o circuito em que esta instalado ao detetar calor atípico
indicando corrente excedente. Interruptores diferentes que servem para proteger pessoas e
animais de serem atingidos por fugas de corrente (choque eléctrico).

22
Quadro geral de proteção

32A

23
Recomendações
Quando um disjuntor, desligando algum circuito ou a instalação inteira, a causa pode ser uma
sobre carga ou um curto circuito. Desligamento frequente são sinais de sobre cargas. Por isso,
nunca troque os disjuntores por outros de maiores correntes (maior Amperagem), como regra, a
troca de um disjuntor por outro de maior corrente requer, antes, a troca dos fios ou cabos
eléctricos, por outros de maior secção.

Da mesma forma nunca desative e remova a chave automática de proteção contra choques
eléctricos. Se os desligamentos forem frequentes e, principalmente, se as tentativas de religar a
chave não terá êxito, isto significa, que a instalação eléctrica apresenta anomalias internas, que
só podem ser identificadas e corrigidas por um profissionalqualificado.

24
Conclusão
Neste projecto de instalação eléctrica conclui que com a realização do projecto, acidentes e
problemas com a instalação futuras serão evitados.

O projecto eléctrico também especifica o local em que ficara cada tomada, interruptor, ponto de
luz e várias outras informações.

Tudo isso traz agilidade na hora da construção e evita possíveis ocorrências como:

Esquecer de colocar tomadas em algum comodo, não colocar tomadas suficientes para que o
ambiente seja funcional, colocar tomadas em altura errada, ma distribuição da fiação para caixa
de energia, entre outros.

Esses pequenos problemas acabam tornando os ambientes nada funcionais, práticos ou seguros
ao morador.

Porem, projecto eléctrico é uma instalação que trás muitos benefícios a longo prazo, e no final de
tudo ajuda-nos a economizar, fazer um planejamento melhor e mais completo.

Alem disso, a iluminação também deve estar em harmonia com o projecto assim ira melhorar a
qualidade de vida e tornara o dia mais agradável e casa mais aconchegante. E para que isso seja
possível, é importante ter em mãos o projecto eléctrico.

Para execução da instalação foi comprado na ferragem construa-Lda, é a ferragem recomendada

para aquisição do material com qualidade.

25
Bibliografia
Ficha de instrução do modulo: Projecto integrado, lecionado pelo formador: Mugila Canhaua

Normas NBR e ABTN, do modulo:Analisar e Testar Fontes Eléctricas de Alimentação,

lecionado pelo formador: Elias White Guente

Supervisor Lino Ricardo Vaz Serra PROSIRTEC - Projetos e Serviços Técnicos, Lda. Coimbra,
maio, 2017

o ICCR-Instalar circuitos de comandos em residências

o ICMIE-Instalação, comissionar e manter instalações eléctricas
o ATFEA-Analisar e testar fontes eléctricas de alimentação.

26
Anexos

27
Índice
Introdução........................................................................................................................................3

Objetivos gerais...............................................................................................................................3

Objetivos Específicos......................................................................................................................3

Justificativa......................................................................................................................................3

Memoria Descritiva.........................................................................................................................4

Características da instalação............................................................................................................5

Equipamentos de uso específico......................................................................................................6

Ferramentas......................................................................................................................................6

Equipamentos de proteção individual (EPI)....................................................................................6

Equipamentos de proteção coletivas (EPC).....................................................................................7

Material............................................................................................................................................7

Traçagem.........................................................................................................................................8

Marcação dos pontos de iluminação, interruptores e tomadas........................................................8

Marcação dos pontos de fixação do quadro geral e do contador de energia...................................8

Marcação dos pontos de iluminação................................................................................................9

Terra de proteção.............................................................................................................................9

Características dos equipamentos de uso específico.......................................................................9

Descrição dos trabalhos.................................................................................................................10

Tipos de condutores.......................................................................................................................10

Orçamento......................................................................................................................................10

Tabela de abreviaturas...................................................................................................................12

Tabela de símbolos........................................................................................................................13

Planta principal..............................................................................................................................14

28
Calculo de potência de iluminação................................................................................................15

Planta de Iluminação......................................................................................................................16

Tomadas de específico...................................................................................................................17

Planta de Tomadas de Uso especifico...........................................................................................18

Tomadas de uso geral....................................................................................................................19

Planta de tomadas de Uso geral.....................................................................................................20

DIVISÃO DE CIRCUITOS..........................................................................................................21

Sistema de proteção.......................................................................................................................22

Quadro geral de proteção...............................................................................................................23

Recomendações.............................................................................................................................24

Conclusão......................................................................................................................................25

Bibliografia....................................................................................................................................26

Anexos...........................................................................................................................................27

29
30
