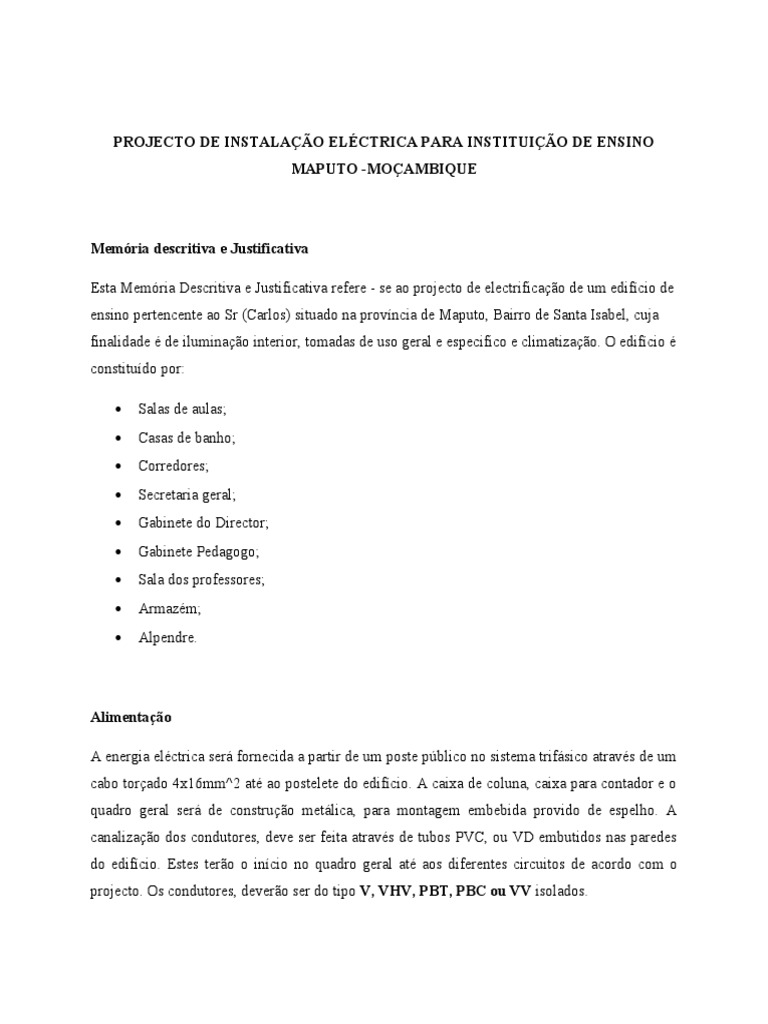

PROJECTO DE INSTALAÇÃO ELÉCTRICA PARA INSTITUIÇÃO DE ENSINO

MAPUTO -MOÇAMBIQUE

Memória descritiva e Justificativa

Esta Memória Descritiva e Justificativa refere - se ao projecto de electrificação de um edifício de

ensino pertencente ao Sr (Carlos) situado na província de Maputo, Bairro de Santa Isabel, cuja
finalidade é de iluminação interior, tomadas de uso geral e especifico e climatização. O edifício é
constituído por:

 Salas de aulas;
 Casas de banho;
 Corredores;
 Secretaria geral;
 Gabinete do Director;
 Gabinete Pedagogo;
 Sala dos professores;
 Armazém;
 Alpendre.

Alimentação

A energia eléctrica será fornecida a partir de um poste público no sistema trifásico através de um
cabo torçado 4x16mm^2 até ao postelete do edifício. A caixa de coluna, caixa para contador e o
quadro geral será de construção metálica, para montagem embebida provido de espelho. A
canalização dos condutores, deve ser feita através de tubos PVC, ou VD embutidos nas paredes
do edifício. Estes terão o início no quadro geral até aos diferentes circuitos de acordo com o
projecto. Os condutores, deverão ser do tipo V, VHV, PBT, PBC ou VV isolados.
As ligações dos condutores devem ser feitas dentro das caixas de derivação embebida que deverá
ser uma placa de ligação.

Tipos de Condutores

 Para a iluminação - Condutor V 1,5mm^2

 Para Tomadas - Condutor V2,5mm^2

Alimentação do edifício VHV 2 x 6mm^2

Condutores de fase: Castanho e Vermelho

Retorno: Preto

Condutores de neutro: Azul

Condutores de terra: Amarela – esverdeado

Os interruptores e comutadores do grupo serão do tipo embebido e deverão ser situados a 1,5m
do piso do edifício segundo as normas estabelecidas no regulamento das instalações eléctricas.

As tomadas do uso geral estarão a 0,5m do piso, segundo as normas devendo ser embebidas. A
iluminação será constituída por 17 pontos de luz que estarão dentro e fora do edifício para
garantir que o edifício seja bem iluminado. A iluminação do corredor será comandada por uma
fotocélula, detector de movimento e comutadores. Os comutadores permitiram o accionamento
das lâmpadas somente durante o dia se necessário, ao anoitecer estes serão desligados de forma
automática pela fotocélula e neste período o accionamento será por meio da fotocélula e do
detector de movimento. A iluminação exterior será comandada por uma outra fotocélula.

Sistema de aterramento

 O sistema de aterramento será do tipo TT

Terra de Protecção

A terra de protecção é constituída por 2 eléctrodos de terra com 2m que será enterrado no solo.
Levantamento de cargas /especificações do material a usar

A seguir estão os cálculos referentes a determinação da potência de consumo e

consequentemente a dimensão dos condutores do ramal de chegada e sua respectiva protecção.

Regras de Montagem

Todos cabos das tomadas quer do uso geral ou de uso específico devem levar o condutor de terra.
Já que a instalação é embebida, todos os condutores estarão devidamente embebidas nas paredes
protegidos por tubos VD cujo diâmetro variará de acordo com o circuito.

Todas as ligações deverão ser feitas dentro das caixas de derivação.

As lâmpadas externas serão controladas pela célula fotoeléctrica instalada do lado de fora da
parede lateral do edifício.

O fogão de cozinha e o aquecedor de água serão alimentados através de tomadas de uso

específico que estarão instaladas na cozinha e nas casas de banho do edifício respectivamente.

Os aparelhos de climatização serão alimentados por circuitos individualizados directamente a

partir do quadro geral.

Todos os condutores dos circuitos de iluminação estarão embebidos na laje e nas paredes para os
interruptores. Os condutores dos circuitos das tomadas estarão na sua maioria embebidas no piso
já que as tomadas deverão situar-se a 0,5m do piso e 2m do piso para as casas de banho.

A instalação deverá ter três (4) circuitos de iluminação, três (3) circuitos para tomadas de uso
geral e 6 circuitos para tomadas específico, um (1) circuitos para climatização e dois (2) para
reserva caso haja futuramente necessidade de se alargar o sistema de iluminação, instalar sistema
de segurança, sistemas automáticos ou remotos ou outros fins.

Segurança

A instalação será provida de um disjuntor ou interruptor diferencial de alta sensibilidade como

protecção geral que antecederá todos os disjuntores. Todas correntes de fuga naturais ou não
naturais da instalação serão sentidas pelo diferencial facto que o levara ao inconveniente de
disparar com mais frequência todavia é o método economicamente viável e também seguro para
o tipo projecto em questão.

O postelete será fixado a partir de 3 (três) metros acima do solo na parede e deverá ter no
mínimo 1,5 (um e meio) metros para permitir um bom equilíbrio do cabo de baixada a partir do
poste de distribuição da concessionária.

O quadro eléctrico geral deverá ser aterrado através de um fio que será soldado num ponto da
caixa metálica (quadro) enquanto a outra extremidade do mesmo cabo será devidamente
enterrado no piso abaixo.

1. Levantamento de cargas
Potência total da instituição: PILUM + PTUG + PTUE = 55922 W

Pt = 55.922 KW

2. Selecçao do grupo gerador

Grupo gerador: P. stand-by = 64KW; PRP = 58KW

P. stand-by = 80KVA; PRP = 73KVA

Un = 400V; F = 50Hz

Referencia: HFW-75T5; 150 r.p.m

3.Dimensionamento do quadro de comutação automática

Stand-by = 80KVA

Un = 400V

F/R

S = 1.72*U*I

IS-BY = S/1.72*U

IS-BY = 80KVA/1.72*400

IS-BY = 119.760A

ATS: In = 125A

Referencia: 95034012

Cabo VV/VAV

Imax ˃ IS-BY

125A ˃119.760 A

Secção do cabo: 35 mm2

Fusivel

In = 125A

Disjuntor = 125A
