PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.

575 – setembro de 2015 – Luiz Henrique Manetti

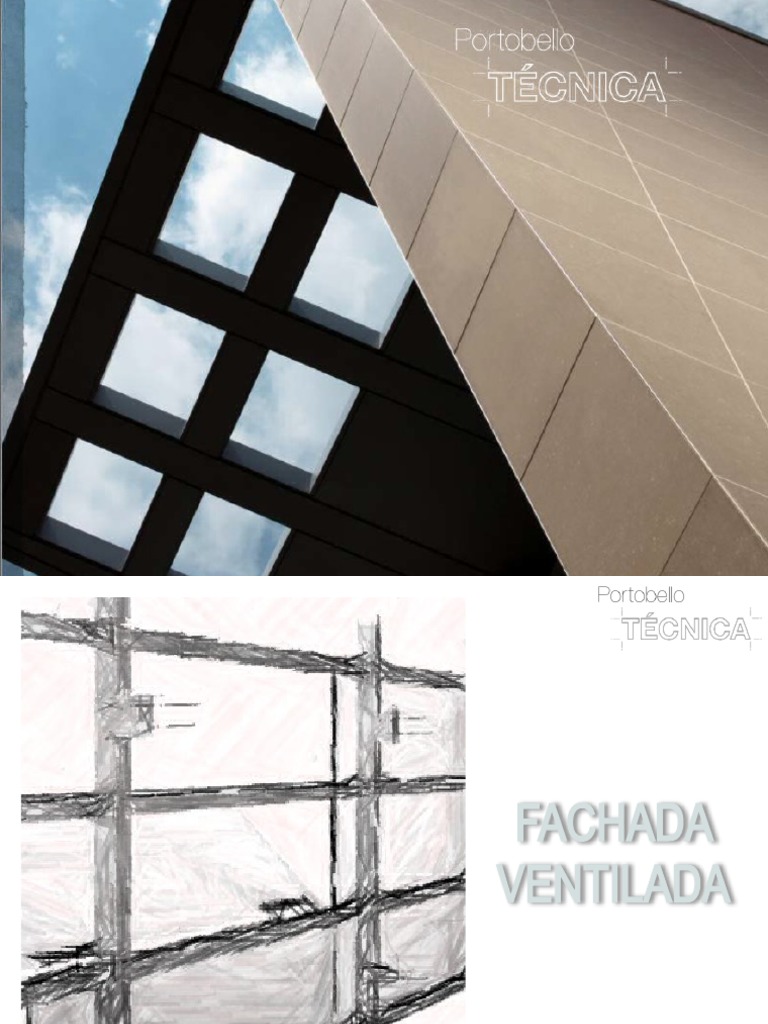

 FACHADA
VENTILADA

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
FÁBRICA PORTOBELLO - 20/08/2004

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
SISTEMAS PONTUAIS E RETICULADOS

PLACAS FIXADAS EM ESTRUTURA

METÁLICA QUE, POR SUA VEZ ESTÁ
FIXADA NA ESTRUTURA.
SISTEMA 2X MAIS CARO.

PLACAS FIXADAS DIRETAMENTE NA

ALVENARIA.
SISTEMA MAIS COMUM NO BRASIL.

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
VARIAÇÕES DO GRAMPO OCULTO
DESNÍVEL

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
CUIDADO COM A VIDA ÚTIL, DURABILIDADE E
ESCOLHA DOS MATERIAIS

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
 SISTEMA DE GRAMPO OCULTO

Sistema adaptado de fachadas

de pedra.

Diferença principal estava na

espessura:
Pedra 30mm
Porcelanato 10mm

Resultado  Queda de placas

em edifícios altos e com vento
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
 SISTEMA DE
INSERT METÁLICO

FURO NO VERSO DA
COMPARATIVOS SISTEMAS – PERFIS HORIZONTALS

PLACA

GANCHO PARAFUSADO NA
PLACA

FRAGILIZA A PLACA E
LIMITA A ESPESSURA
MÍNIMA

NECESSITA DE
AJUSTES NA VERTICAL

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
 SISTEMA DE
GRAMPO APARENTE

Evolução do sistema de
Grampo Oculto.

Ainda assim fraco do ponto de

vista de resistência (100 vezes
menor que os atuais)

Estética prejudicada

Não permite a troca de placas

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
COMPARATIVO COM SISTEMA ATUAL
DESEMPENHO
CRITÉRIO DE GRAMPO OCULTO
SISTEMA IUNGO OBS
DESEMPENHO SEM COLA

Esforço de vento – Valor máximo de norma é de

Deformação máxima Não resiste a 1.820 Pa Dh = 0,0013 Dh < 0,0029
(PERIGO) (2X melhor que a norma)
à 1.820 Pa (NBR 15.575-4 e NBR 10.821-3)
Esforço de vento – Dh = 0,00016 Valor máximo de norma é de
Deformação residual Não resiste a 1.820 Pa (3,5X melhor que a Dhr < 0,00057
(PERIGO)
à 1.820 Pa norma) (NBR 15.575-4 e NBR 10.821-3)
Resistencia ao Inferior a 50J
impacto de corpo Acima de 500J Valor mínimo de norma é 480J
(9,6X abaixo da norma -
(atende a norma) (NBR 15.575-4)
mole PERIGO)
Não existe requisito normativo, mas indica
Volume de fixação de
4,4 cm3/m2 902,8 cm3/m2 a resistência mecânica da fachada.
placa por m2 (203X mais)
(Cálculo: Área de suporte X espessura de suporte)
Maior tamanho de 60x60 60x180 e 120x120
placa
Remoção apenas com a Remoção e Instalação
quebra da placa ou do simples de qualquer
Manutenção ou troca grampo placa, sem danificar a
de placas placa original e sem
Instalação requer necessidade de
adaptações caseiras adaptações

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
E QUAIS OS RISCOS DOS
SISTEMAS PONTUAIS?

QUAIS OS PRINCIPAIS
CONCORRENTES?

Recife – setembro/2014

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
 SISTEMA DE GRAMPO
APARENTE COM COLA
COLA

Evolução do sistema de
Grampo Aparente.

Resistência ampliada para

atender a norma no limite
(possui 25% a menos de área de
aderência que o sistema Iungo)

Estética prejudicada

Não permite a troca de placas

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
COMPARATIVO COM SISTEMA ATUAL
DESEMPENHO
CRITÉRIO DE GRAMPO APARENTE
SISTEMA IUNGO OBS
DESEMPENHO ADERIDO COM COLA

Esforço de vento – Valor máximo de norma é de

Não se sabe – ainda Dh = 0,0013
Deformação máxima Dh < 0,0029
à 1.820 Pa não foi testado (2X melhor que a norma)
(NBR 15.575-4 e NBR 10.821-3)
Esforço de vento – Não se sabe – ainda Dh = 0,00016 Valor máximo de norma é de
Deformação residual (3,5X melhor que a Dhr < 0,00057
à 1.820 Pa não foi testado norma) (NBR 15.575-4 e NBR 10.821-3)
Resistencia ao
impacto de corpo Não se sabe – ainda Acima de 500J Valor mínimo de norma é 480J
não foi testado (atende a norma) (NBR 15.575-4)
mole
Volume de fixação de 903 cm3/m2 Não existe requisito normativo, mas indica
placa por m2 678 cm3/m2 (33% a mais) a resistência mecânica da fachada.
(Cálculo: Área de suporte X espessura de suporte)
Maior tamanho de 90x90* 60x180 e 120x120 Existem relatos de obras com placas de até
placa 300x100, mas atreladas à patologias sérias.
Remoção apenas com a Remoção e Instalação
quebra da placa E do simples de qualquer
Manutenção ou troca grampo placa, sem danificar a
de placas placa original e sem
Instalação requer necessidade de
adaptações caseiras adaptações

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
QUEDA DE PLACA 60X120
EM CALÇADA MOVIMENTADA DE SHOPPING

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
CÂMARA DE VENTO
PRESSÃO POSITIVA E NEGATIVA

Aprovado com folga, superando mais do dobro do limite de norma na

situação mais crítica.
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
IMPACTO DE CORPO MOLE – 480J
MÍNIMO DE NORMA NBR 15.575

Vídeo do teste do sistema FAVENK em conformidade com a Norma

de Desempenho (ITEC-SP).
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
IMPACTO DE CORPO DURO – 25J
MÍNIMO DE NORMA NBR 15.575

Fotos do teste do sistema FAVENK em conformidade com a Norma de

Desempenho (ITEC-SP) – Não há transpasse do sistema com o impacto de
segurança de 25J. Também não há desprendimento das placas da fachada
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
POLÍMERO MS (adesivo estrutural)

Cada placa de 60x60 pode suportar até 800Kg de força antes de ser arrancada
da fachada. Com 2 placas é possível pendurar um carro popular!
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
 SISTEMA DE IUNGO
Evolução do sistema de pele de vidro

Testado e aprovado nas normas

nacionais e estrangeiras

Estética Superior com arquitetura

flexível (formatos, texturas, paginação
e cores)

Permite a troca de placas de forma

simples e fácil

Sistema flutuante que não transfere

tensões da estrutura para as placas
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
 Comparativo sistemas
FAVENK IUNGO

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
COMPARATIVO DE CUSTOS 2014 – torre em SP
SERVIÇOS (Material + Mão de Obra) PINTURA ADERIDA VENTILADA
Projeto de fachada (calculista + modulação + ART) 6 12 -----
Montagem dos andaimes fachadeiros 5 5 5*
Locação dos andaimes fachadeiros 34 34 34*
Limpeza da estrutura 12 18 -----
Chapisco + Emboço 108 128 -----
Telas de reforço do emboço 6 12 -----
Requadros de janelas, pingadeiras e coroamento 33 33 20**
Frisos e Juntas de dilatação 7 8 -----
Impermeabilização da Fachada 10 ----- 20*
Estrutura de fixação (argamassas ou alumínio) ----- 75 375
Pintura ou Revestimento 19 40 40*
Selante de juntas 3 8 -----
Lavagem da fachada ----- 5 -----
TOTAL – CUSTO GLOBAL 1 ANO 243 378 494
Manutenção (valor presente de 40 anos) 530 260 180
TOTAL – CUSTO GLOBAL 40 ANOS 773 638 674
* Serviços opcionais que podem ser contratados da FAVENK ou executados pela própria construtora
** Serviço de impermeabilização deve ser executado pela construtora ao final da subida da alvenaria

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
Hotel em Marilia/SP

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
LOJA PORTOBELLO SHOP SP

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
LOJA PORTOBELLO SHOP SP

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
LOJA PORTOBELLO SHOP SP

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
IURD – TEMPLO REI SALOMÃO

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
IURD – TEMPLO REI SALOMÃO

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
ESPECIFICAÇÃO

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
IURD – TEMPLO REI SALOMÃO

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
SUPERMERCADO TAUSTE

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
SUPERMERCADO TAUSTE

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
SUPERMERCADO
TAUSTE

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
SESC Goiânia/GO

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
SESC Goiânia/GO

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
Detalhe

PORTOBELLO TÉCNICA – Apresentação Norma de Desempenho 15.575 – setembro de 2015 – Luiz Henrique Manetti
Detalhe
