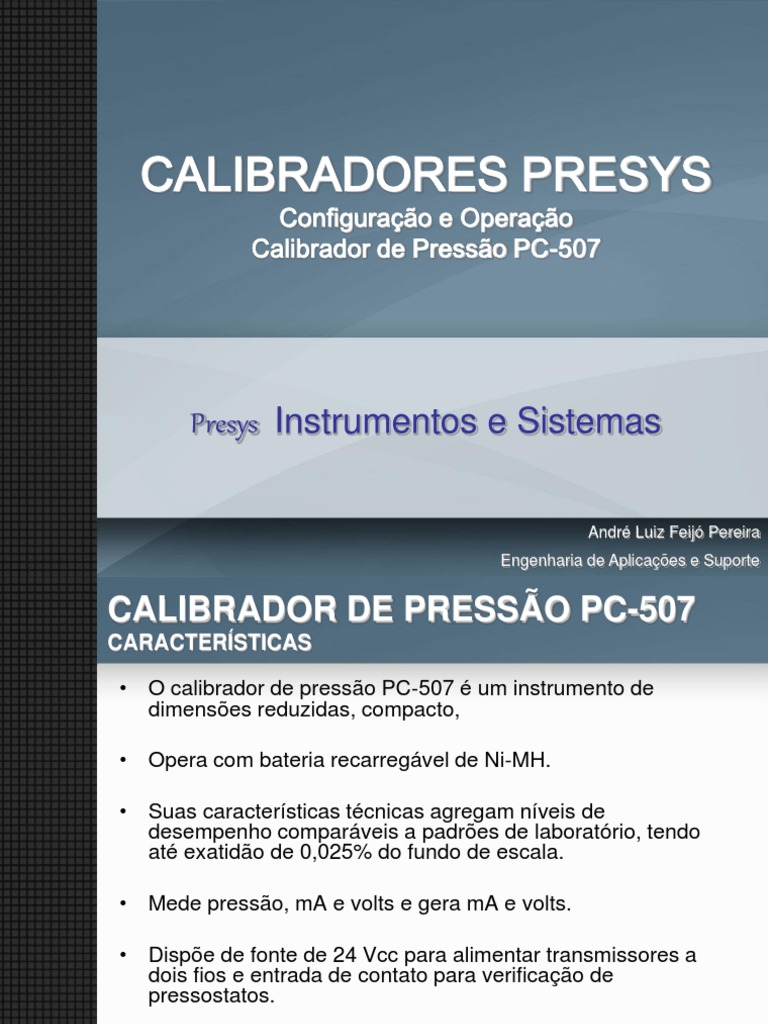

CALIBRADORES PRESYS

Configuração e Operação
Calibrador de Pressão PC-507

Presys Instrumentos e Sistemas

André Luiz Feijó Pereira

Engenharia de Aplicações e Suporte
CALIBRADOR DE PRESSÃO PC-507
CARACTERÍSTICAS

• O calibrador de pressão PC-507 é um instrumento de

dimensões reduzidas, compacto,

• Opera com bateria recarregável de Ni-MH.

• Suas características técnicas agregam níveis de

desempenho comparáveis a padrões de laboratório, tendo
até exatidão de 0,025% do fundo de escala.

• Mede pressão, mA e volts e gera mA e volts.

• Dispõe de fonte de 24 Vcc para alimentar transmissores a

dois fios e entrada de contato para verificação de
pressostatos.

• Pode ser configurado com uma, duas, três ou quatro

tomadas de pressão. Assim, num único calibrador pode-se
ter diferentes ranges de pressão.
CALIBRADOR DE PRESSÃO PC-507
CARACTERÍSTICAS – SINAIS ELÉTRICOS

As funções e programações dos sinais elétricos, são as mesmas do

calibrador Isocal vistas anteriormente.
CALIBRADOR DE PRESSÃO PC-507
CARACTERÍSTICAS – FAIXAS DE PRESSÃO
CALIBRADOR DE PRESSÃO PC-507
CARACTERÍSTICAS – ENTRADAS DE PRESSÃO

Faixas de pressão desde 250 mmH2O até 10000 psi de

pressão manométrica ou absoluta, incluindo vácuo e
pressão diferencial entre qualquer par de tomadas;

Podem suportar até duas vezes sua pressão nominal;

Entradas de pressão até 5 psi, são somente para gases

inertes, liquidos podem danificar irreparavelmente;
CALIBRADOR DE PRESSÃO PC-507
CARACTERÍSTICAS – UNIDADES DE PRESSÃO

É possivel configurar a leitura de pressões nas nas unidades

descritas abaixo:
CALIBRADOR DE PRESSÃO PC-507
Como configurar

• O que precisamos utilizar o calibrador de pressão,

é saber qual entrada de pressão iremos utilizar,
que seja a mais compatível com o valor de
pressão do instrumento que iremos calibrar;
• Qual unidade de pressão ;
• Acessamos o menu CONF e o parâmetro P;
CALIBRADOR DE PRESSÃO PC-507
Como configurar

Podemos medir pressão pela entrada ou pela saida do calibrador,

dependendo do tipo de instrumento que precisamos calibrar.

Exemplo:
Configure o menu UNITIN como kgf/cm² e UNITOUT como psi;
Configure P1 como cápsula C1 e P2 como C2. Observe que podemos
configurar qualquer cápsula como P1 ou P2;
Pressione C/CE para retornar ao menu Inicial;
CALIBRADOR DE PRESSÃO PC-507
Como configurar

• Configure IN para pressão P1,

• Tecle C/CE,
• Configure OUT para pressão P1 também;
• Desta forma, o calibrador irá ler a mesma entrada de
pressão, em unidades de engenharia diferentes,
configuradas na pagina anterior;

• Caso não esteja indicando zero, é possível pressionar as

teclas para direita ou para esquerda para realizar o
zeramento da indicação.

• Ao aplicar pressão na entrada selecionada, o calibrador irá

mostrar a mesma pressão, em unidades de engenharia
diferentes.
CALIBRADOR DE PRESSÃO PC-507
Calibrando um Transmissor de Pressão

Faça a configuração conforme para 27 do manual, configurando IN para

corrente e OUT para pressão;
CALIBRADOR DE PRESSÃO PC-507
Bomba manual Pneumática

• Não utilize fita Teflon para as conexões da

bomba. A vedação é feita através e Oring no
interior da mesma e não na rosca externa na
conexão.
