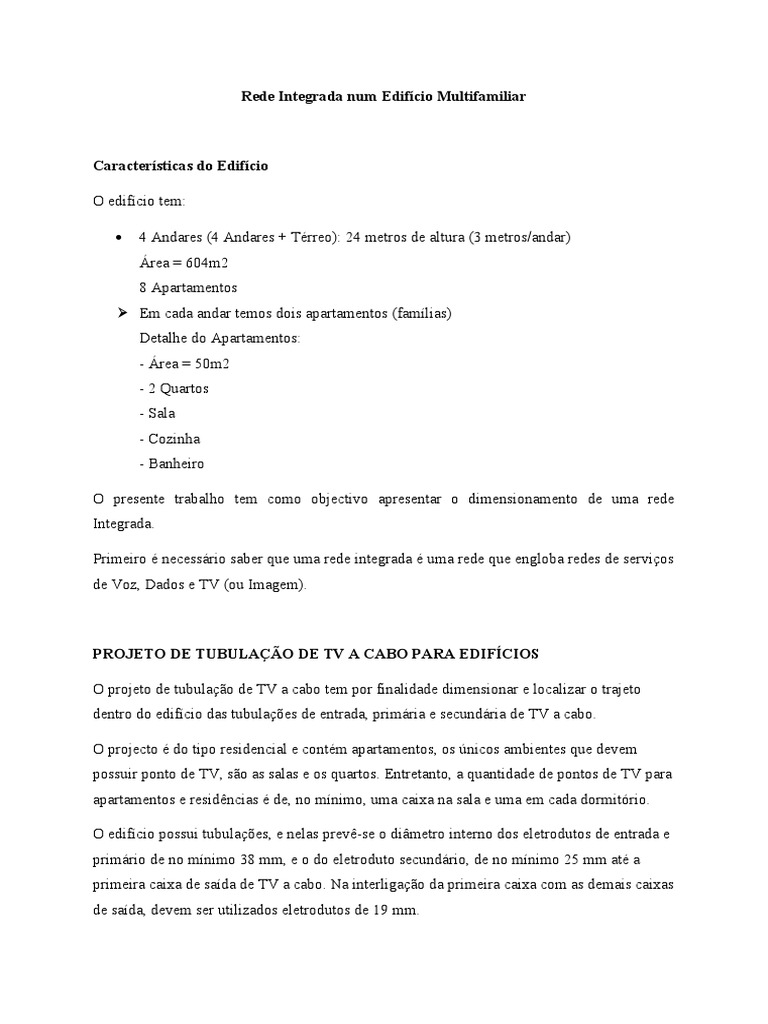

Rede Integrada num Edifício Multifamiliar

Características do Edifício

O edifício tem:

 4 Andares (4 Andares + Térreo): 24 metros de altura (3 metros/andar)

Área = 604m2
8 Apartamentos
 Em cada andar temos dois apartamentos (famílias)
Detalhe do Apartamentos:
- Área = 50m2
- 2 Quartos
- Sala
- Cozinha
- Banheiro

O presente trabalho tem como objectivo apresentar o dimensionamento de uma rede

Integrada.

Primeiro é necessário saber que uma rede integrada é uma rede que engloba redes de serviços
de Voz, Dados e TV (ou Imagem).

PROJETO DE TUBULAÇÃO DE TV A CABO PARA EDIFÍCIOS

O projeto de tubulação de TV a cabo tem por finalidade dimensionar e localizar o trajeto

dentro do edifício das tubulações de entrada, primária e secundária de TV a cabo.

O projecto é do tipo residencial e contém apartamentos, os únicos ambientes que devem

possuir ponto de TV, são as salas e os quartos. Entretanto, a quantidade de pontos de TV para
apartamentos e residências é de, no mínimo, uma caixa na sala e uma em cada dormitório.

O edifício possui tubulações, e nelas prevê-se o diâmetro interno dos eletrodutos de entrada e
primário de no mínimo 38 mm, e o do eletroduto secundário, de no mínimo 25 mm até a
primeira caixa de saída de TV a cabo. Na interligação da primeira caixa com as demais caixas
de saída, devem ser utilizados eletrodutos de 19 mm.
O edifícios contem também os QDGTV (quadros de distribuição geral de TV a cabo), devem
ser utilizadas caixas no 4, de 60x60x12 cm, tomada monofásica de 127V e fio terra. Todas as
caixas de distribuição geral e de passagem de TV a cabo devem ser instaladas a uma altura de
1,30 m do piso acabado e as caixas de saídas de TV a cabo situadas no mesmo andar que o
QDGTV, deverão ser ligadas diretamente a ele.

O QDGTV esta localizado no andar térreo e na mesma direção da prumada, em áreas internas
e cobertas do nosso edifício. E para passagem e distribuição de TV a cabo, deverão ser usadas
caixas no 2, de 30x30x12 cm.

Para alimentar as TVs, ou para entrada do cabo coaxial de TV, dever-se-ão utilizar entradas
subterrâneas com a utilização de uma subida lateral em poste da concessionária de energia.

Na entrada subterrânea de TV a cabo, deve ser usada a caixa subterrânea de

telecomunicações da CTBC para evitar excesso de caixas subterrâneas no passeio, por isso,
deve-se optar por uma tubulação independente e que interliga essa caixa subterrânea de
entrada até ao QDGTV independente. Esta mesma caixa não deve ser localizada em pontos
onde transitam veículos (como entrada de garagens, por exemplo), pois o tampão
especificado para a mesma não é dimensionado para suportar o peso de veículos.

Cuidados a ter com as Tubulações:

 Para evitar o escoamento de água pluvial para a caixa de distribuição, esta deve ser
construída em nível superior à caixa subterrânea de entrada de TV a cabo.
 Deve-se evitar a construção de caixas de distribuição de TV a cabo em salão de festas,
cubículo de lixeira, locais húmidos.
Rede de Dados

Pretendendo levar o sinal de internet para um edifício residencial avaliaremos a viabilidade

técnica no edifício, ou seja, há necessidade de garantia de ligação a internet de um bom
número de assinantes devido ao custo de instalação.

O sinal de internet será montado num edifício multifamiliar de quatro (04) Andares, e em
cada andar prevê-se uma quantidade de 2 usuários, como necessidades dos usuários prevê-se:
navegação na internet, envio e recebimento de email, transferências de ficheiros, jogos
online, etc. Sendo um edifício residencial em cada andar terá uma rede de área local (Local) e
os componentes de rede serão ligados em Estrela.

O edifício contará com caixa de entrada que recebe os cabos de fibra óticas que seguem para
um distribuidor geral localizado no Térreo do edifício, que deve estar centralizada para
facilitar a distribuição dos cabos de fibras óptica. No caso de inexistência deve ser instalado
num local seguro e protegido. No andar 1º e no 4º Andar do edifício (2º Andar) coloca-se um
roteador (TP-Link Archer AX 11000 -Frequência de 5 GHz), em cada andar, de 8 Portas
para distribuir a conexão para cada apartamento. E esses roteadores serão conectados aos
cabos que provem da caixa de distribuição geral.

Em cada andar devera ser colocada uma caixa de passagem de modo a acomodar e proteger
as conexões de cabos de fibra óptica.

O roteador TP-Link Archer AX 11000 será usado tanto para conexões com fio (cabo) quanto
para conexões sem fio (Wi-Fi). Ele possui uma cobertura estimada de 200 metros quadrados
e possui várias portas Ethernet que permitem conectar dispositivos directamente através de
cabo de rede, e oferece velocidades rápidas sem fio e uma melhor capacidade de lidar com
múltiplos dispositivos simultaneamente. E para a conexão a fio será usada a fibra ótica, mas
para conectar a fibra ao roteador será necessário usar um modem para receber o sinal da
provedora de internet e fornecer conexão ao roteador, usando um cabo o cabo de ethernet cat
6 permite-se nas grandes velocidades de transmissão (1000Mbps) com mínimo de
interferência.

Cuidados a ter em conta:

- A caixa de distribuição deve estar em um local de acesso fácil, em ambiente adequado

(evitar áreas empoeiradas, húmidas e com excesso de calor), localizada próxima a entrada de
telecomunicações, o acesso a sua localização deve ser restrito.
Dimensionamento da Fibra

- Uma vez que o prédio em um andar possui 2 apartamentos de 100m2 (50+50), logo no total
o prédio possui (400m2 +100m2 do térreo) 500m2.

A distância vertical entre os prédios será de 9m (altura do andar*(nr do andar -1))

A quantidade total de fibra ótica para atender os dois apartamentos em cada andar do prédio
será de 59m (largura do andar + distância vertical entre os andares).

Ao todo será necessário 236 m de fibra óptica (4*59)

ESBOCO DA REDE
Rede de Telefonia

Pretende-se projectar uma rede de telefonia implementado num Edifício Multifamiliar com 4
Andares. E em cada andar prevê-se dois apartamentos tipo 2 (2 quartos).

O prédio possui 4 Andares, em cada andar 2 apartamento, ou seja, no total 8 apartamentos.

Logo, o edifício contara com 8 assinantes na Rede.

Para cada apartamento prevê-se um (01) Ponto Telefónico (1 ponto para até dois quartos).

Tem uma caixa de entrada de onde chegarão os cabos da concessionaria que seguem para a
caixa de distribuição geral que vai alimentar a nossa rede.

Para a alimentação da rede telefónica do edifício prevê-se uma caixa de entrada que recebe os
cabos vindos da concessionaria e seguem a caixa de distribuição geral que alimenta o
edifício.

Como o edifício vai possui mais de dois andar, segundo a norma, deve-se prever uma caixa
de distribuição geral no Térreo do Edifício e uma caixa de distribuição no 3º andar. Com vista
melhor estética e organização prevê-se uma caixa de passagem em cada andar, salvo em
andar tenham uma caixa de distribuição, pode-se ligar directamente ao assinante.

Nota: a rede projectada não visa a comunicação dos pontos telefónico dos assinantes, mas
eles são conectados a ponto responsável pelo suporte da rede.

Dimensionamento das tubulações:

- Como o edifício terá ate 5 Pontos Acumulados na caixa teremos um (01) tubo/duto
secundário de no mínimo 19 mm;

- Como os cabos que entrarão no edifício para alimentar o edifício tem mais de 6 pontos
teremos um (01) tubo/duto primário de no mínimo 25 mm;

- Pretendendo montar uma rede com tubulação subterrânea de entrada, o duto subterrâneo
terá no mínimo 75 mm.
ESBOCO DA REDE
Tabela de Orçamento

Descrição Quantidade Preço Unitário Preço Total

Cabo Ethernet Cat 6 2 38,00 (2 M) 76,00

Conector RJ45 10 500,00 5.000,00
Cabo Coaxial 500 (15 M)
Cabo Fibra Optica 2 3.700,00 (150M) 7.400,00
Rotear TP-Link 2 50.000,00 100.000,0
Archer AX11000
Modem de Fibra 1 1.204,50 1.204,50
Optica
