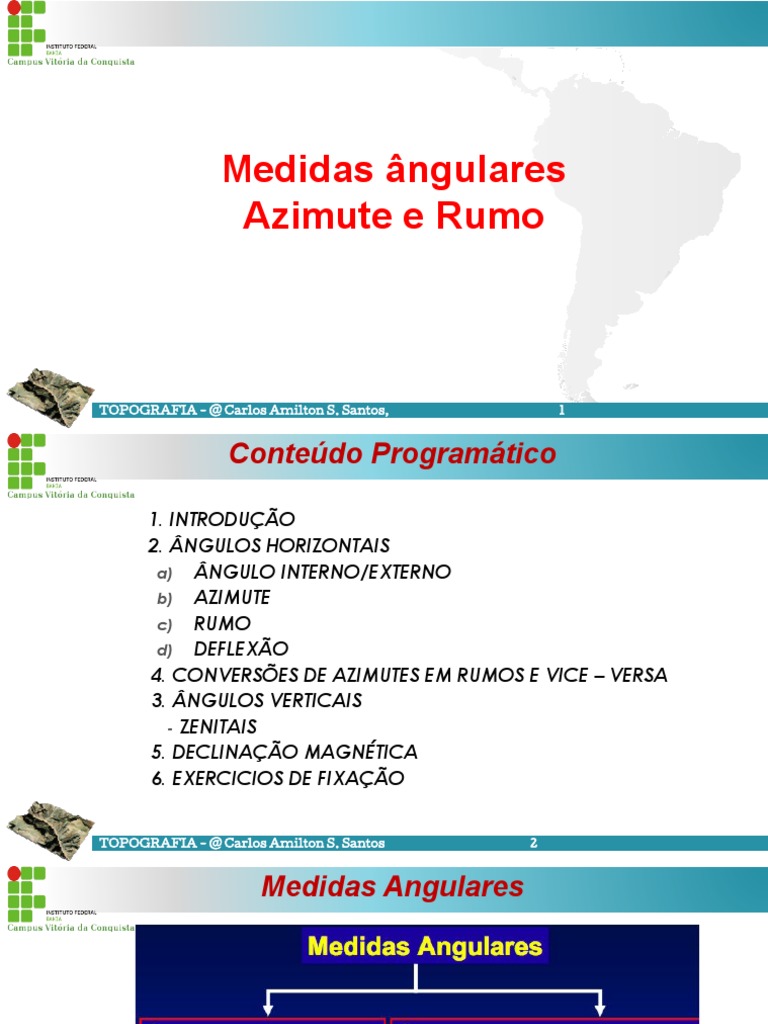

Medidas ângulares

Azimute e Rumo

TOPOGRAFIA - @ Carlos Amilton S. Santos, 1

 Conteúdo Programático

1. INTRODUÇÃO
2. ÂNGULOS HORIZONTAIS
a) ÂNGULO INTERNO/EXTERNO
b) AZIMUTE
c) RUMO
d) DEFLEXÃO
4. CONVERSÕES DE AZIMUTES EM RUMOS E VICE – VERSA
3. ÂNGULOS VERTICAIS
- ZENITAIS
5. DECLINAÇÃO MAGNÉTICA
6. EXERCICIOS DE FIXAÇÃO

TOPOGRAFIA - @ Carlos Amilton S. Santos 2

 Medidas Angulares

TOPOGRAFIA - @ Carlos Amilton S. Santos 3

 a) Ângulos Internos e Externos

Ângulos Externos

Ângulos Internos

TOPOGRAFIA 4
 b) Medidas Angulares : AZIMUTE

• Azimute de um alinhamento é o ângulo

formado entre a direção norte-sul
(magnética, verdadeira, assumida)
medido a partir do norte ou do sul, para a
direita ou para esquerda e variando de 0°
a 360° ou 400 grd. Quando medido a
direita é conhecido á azimute à direita.
• No hemisfério sul, portanto no Brasil, usa-se
sempre medir o azimute a partir do norte,
sendo ainda mais comum no sentido
horário, ou seja, à direita ( Borges, 2004).

TOPOGRAFIA - 5
 b) Medidas Angulares : AZIMUTE

TOPOGRAFIA 6
 b) Medidas Angulares : AZIMUTE

TOPOGRAFIA 7
 c) Medidas Angulares : RUMO

É o ângulo formado entre a direção Norte-Sul (magnética, verdadeira ou assumida) e

o alinhamento, partindo da ponta Norte ou da ponta Sul, contado da que estiver mais
próxima do alinhamento. A variação angular é de 0° a 90°. Este sistema expressa o
ângulo em função do quadrante em que se encontra. Além do valor numérico do
ângulo acrescenta-se uma sigla (NE, SE, SW, NW) cuja primeira letra indica a origem a
partir do qual se realiza a contagem e a segunda indica a direção do giro ou
quadrante.

TOPOGRAFIA 8
 c) Medidas Angulares : RUMO

TOPOGRAFIA 9
 Medidas Angulares : RUMO ESPECIAIS

TOPOGRAFIA 10
Medidas Angulares : RUMO
 Transformando AZIMUTE em RUMO

TOPOGRAFIA 12
 Transformando AZIMUTE em RUMO

EXERCÍCIOS
AZIMUTE e RUMO
a) Determine o azimute para o rumo de 89° NW.
a) Az: 271°
b) Determine o azimute para o rumo de 39° SE. b) Az: 141°
c) Az: 225°
c) Determine o azimute para o rumo de 45° SW. d) R: 17° SW
e) R: 83° NW
d) Determine o rumo para o azimute de 197°
f) R: 1° SW
e) Determine o rumo para o azimute de 277°
f) Determine o rumo para o azimute de 181°

TOPOGRAFIA 13
 d) Ângulo de Deflexão

É o ângulo formado pelo prolongamento de alinhamento anterior do

caminhamento e o novo alinhamento. Podem ter sentido a direita ou a
esquerda, conforme a direção do novo alinhamento. Varia entre 00 e
1800.

TOPOGRAFIA 14
d) Ângulo de Deflexão
 ÂNGULOS VERTICAIS

TOPOGRAFIA 16
 Declinação Magnética

TOPOGRAFIA 17
 Declinação Magnética

Os Polos Norte e Sul geográficos são uma convenção humana,

enquanto os polos magnéticos são consequência de um
fenômeno natural.

Os polos geográficos são os lugares onde o eixo de rotação da

Terra corta a superfície do planeta.

Já os polos magnéticos são os pontos do planeta em que um ímã

aponta para baixo, formando um ângulo de 90º graus com o
chão. Isso acontece porque a Terra também é um ímã gigante,
fato conhecido desde a Antiguidade

TOPOGRAFIA 18
 Declinação Magnética

TOPOGRAFIA 19
 Declinação Magnética

A declinação magnética local é o ângulo que a direção norte-sul

magnética faz com a direção norte sul verdadeira naquele ponto.

Para cada ponto do globo haverá uma declinação magnética, já

que ela vária com a posição que se encontra o ponto.

A declinação magnética não é constante para o mesmo local,

pois sofre variações de diferentes causas e efeitos.

Variação anual da declinação magnética

É a diferença do ângulo formado pela declinação magnética no
período de um ano. Ela não é constante e pode variar ano a ano
de local para local.

TOPOGRAFIA 20
 Declinação Magnética

Calcule o azimute verdadeiro do alinhamento AB, sabendo que em 01/01/1990, seu rumo
magnético era 20º 35´ NW. Sabendo que em 01/01/2000 a declinação magnética era
naquela região 8º 10´W e a variação anual da declinação era igual a 4´E.
Azimute verdadeiro = ?
Rumo Magnético em 01/01/1990 = 20º 35´NW
Declinação magnética em 01/01/2000 = 8º 10´W D.M em 01/01/1990?
Variação anual da D.M = 4´E 4´
4´
4´
4´
NM NM NM 4´
NV NV NV 4´
4´
4´
8º 10`W ?W ?E
4´
4´ 4´E x 10 anos = 40 ´E

D.M em 01/01/2000 = 8º 10´ W

D.M em 01/01/1990 = 8º 50´ W

01/01/2000 01/01/1990 01/01/1990

TOPOGRAFIA 21
 Declinação Magnética

Calcule o azimute verdadeiro do alinhamento AB, sabendo que em 01/01/1990, seu rumo
magnético era 20º 35´ NW. Sabendo que em 01/01/2000 a declinação magnética era
naquela região 8º 10´W e a variação anual da declinação era igual a 4´E.

Azimute verdadeiro = ? NM NV
Rumo Magnético em 01/01/1990 = 20º 35´NW Rumo Magnético 20º 35´NW
Declinação magnética em 01/01/2000 = 8º 10´W
D.M 8º 50´ W
Variação anual da D.M = 4´E
Rumo Verdadeiro é a soma R.M + D.M
= 29º 25´NW
NM NV NM NV 01/01/1990

8º 10`W 8º 50´ W
Azimute Verdadeiro
4º Quadrante AZ = 360º - Rumo verdadeiro

01/01/2000 01/01/1990 AZ = 360º – 29º 25´

AZ = 330º 35´
TOPOGRAFIA 22
