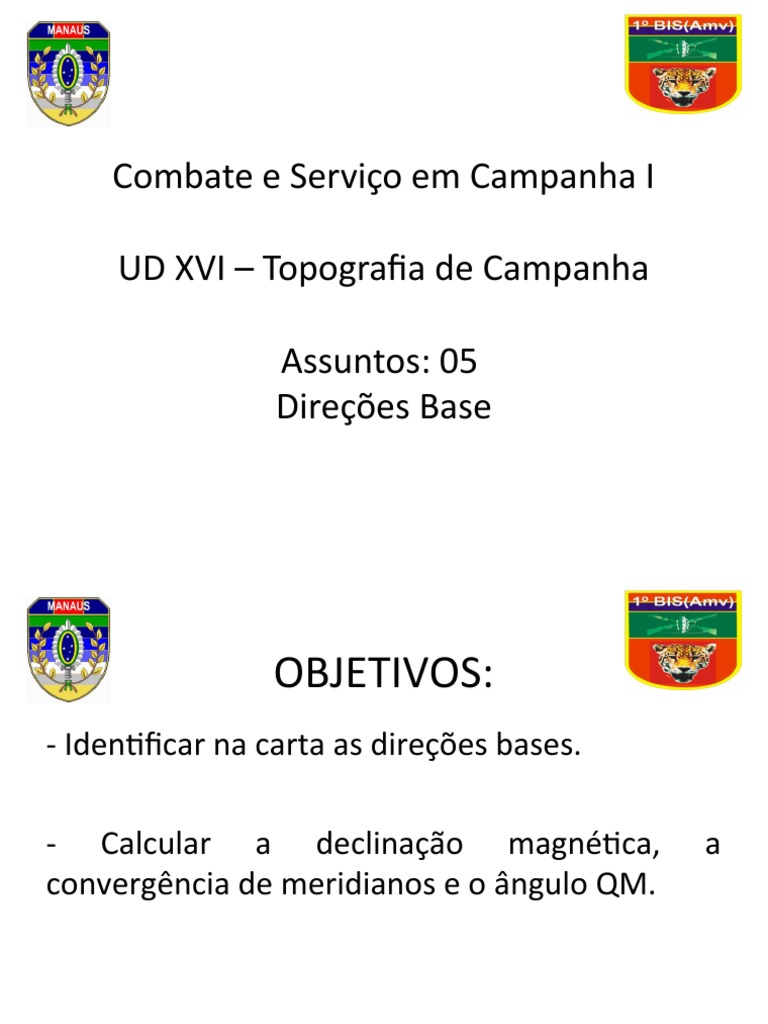

Combate e Serviço em Campanha I

UD XVI – Topografia de Campanha

Assuntos: 05
Direções Base
 OBJETIVOS:
- Identificar na carta as direções bases.

- Calcular a declinação magnética, a

convergência de meridianos e o ângulo QM.
 SUMÁRIO:

INTRODUÇÃO
DESENVOLVIMENTO
- Unidade de medida angular
- Relação entre grau e milésimo
- Direção base
- Declinação Magnética
- Convergência de Meridianos
- Diagrama de orientação
- Ângulo QM
CONCLUSÃO
 DESENVOLVIMENTO

UNIDADE DE MEDIDA ANGULAR

1) GRAU: É ângulo formado entre dois raios

consecutivos de uma circunferência dividida
em 360 partes iguais. É expresso por: 1º (um
grau)
Múltiplos: círculo = 360º
1º = 60´
1´ = 60´´
2) MILÉSIMO: É o ângulo formado entre
dois raios consecutivos de uma
circunferência dividida em 6400 partes
iguais.
É expresso por: 1’’’ (um milésimo)
É o ângulo sob o qual vemos 1 metro à
distância de 1000 metros.
 MILÉSIMO

1M

1’’’

OBSERVADOR
1000 M
 RELAÇÃO ENTRE GRAU E MILÉSIMO

Para transformar graus em milésimos e

milésimos em graus usa-se os seguintes
fatores de conversão.
360º = 6400’’’
1º = 17,778’’’ = 18’’’
1’ = 0,296’’’
1’’ = 0,005’’’
1’’’ = 0,056º
1’’’ = 3,375’
1’’’ = 202,500’’
 DIREÇÃO BASE
Para que possamos nos orientar tanto na
carta como no terreno, é preciso antes de tudo
uma direção base, que, com a direção que
queremos tomar formará um ângulo chamado
azimute. Para isso temos que conhecer as três
direções base ou referência.

VERDADEIRO É o ponto acima da

1) NORTE VERDADEIRO:
linha do Equador onde tem-se o encontro
dos meridianos. Os meridianos de uma carta
representam as direções do norte e do sul
verdadeiros (Grande Precisão).
2) NORTE DE QUADRÍCULA: É indicada
pelas verticais das
√
quadrículas,
(MERIDIANOS) geralmente feitas nas
cartas militares.
3) NORTE MAGNÉTICO: É indicada pela
ponta da agulha da bússola e é empregada
nos trabalhos de campo.
 DIREÇÃO BASE
NV

NM NQ
 DECLINAÇÃO MAGNÉTICA () ou (DM)

√
É o ângulo formado pelas direções do NV
e NM. É medido em graus ou milésimos, e
está sujeito a variações, tanto de lugar,
como por influência de diversos fatores.
Exemplos: Manchas solares, alta tensão e
etc...

Obs: Nas cartas consta o valor de sua

variação.
 NV √
NM
OBS:
√ NMa W
A declinação magnética será
(oeste) quando o norte magnético
estiver a DM W W (oeste) do NORTE
VERDADEIRO. DM E

DECLINAÇÃO MAGNÉTICA () ou (DM)

CONVERGÊNCIA DE MERIDIANOS () ou (CM)
√
É o ângulo existente entre as direções do
NV e do NQ, que varia de um ponto para o
outro. Com os meridianos retificados,
formam-se entre ambos este ângulo chamado
convergência. A convergência pode ser:
+ quando está à direita do NV
- quando está à esquerda do NV
 NV
NQ NQ
- +
CM
CM

CONVERGÊNCIA DE MERIDIANOS ()

 DIAGRAMA DE ORIENTAÇÃO

As cartas militares tem em sua margem

um diagrama de orientação, tal diagrama
contém três direções indicando o NV, o NM e
o NQ. Os ângulos entre essas direções tem
seus valores designados com precisão e são
utilizados para trabalhos gráficos na carta.
Os ângulos são referidos em graus,
porém é conveniente a transformação dos
valores em milésimos.
 NV
NM NQ

DM CM

DIAGRAMA DE ORIENTAÇÃO
 ÂNGULO QM
√
É o ângulo entre a direção do NQ
É o ângulo entre a direção do NQ e do
NM. O ângulo é W quando o NM está a
oeste do NQ e será E quando o NM estiver a
leste do NQ.
O ângulo QM é calculado, somando-se
a declinação magnética() e a convergência
de meridianos () quando as direções do NM
e a do NQ estão em lados opostos da direção
do NV, e subtraindo-se uma da outra,
quando estão do mesmo lado do NV.
 ÂNGULO QM

NQ
NM NM

QMW QME
 EXERCÍCIOS
De posse de uma carta qualquer, onde temos
(Declinação magnética)  = 4º 06’ 15” E, no ano
de 1982, determine a declinação magnética
atual, sabendo-se que esta varia 01’ 10” ao ano
de forma crescente.

 = Declinação Magnética
 = Convergência de Meridianos
RESPOSTA DA QUESTÃO 01
DM atual = (ano atual – ano da carta) x cresc. anual
DM = (2017 – 1982) x 1’10”
DM = 35 x 70” = 2450”
DM = 40’ 50”

DM atual = DM carta + DM (encontrada)

DM 2017 = 33’ 50”+ 4º 06’ 15”
DM 2017 = 4º 47’ 05” E
2. Sabendo-se que a CM = + 12º 22’ 30”, determine
o ângulo QM. Construa o diagrama de
orientação.

DM 2011 = 4º 47’ 05” E

CM= + 12º 22’ 30”

QM = 12º 22’ 30” – 4º 47’ 05”

QM = 7º 35’ 25” E
 NV
NM
QM
CM NQ
+ 12º 22’ 30” E

7º 35’ 25” E
DM
4º 47’ 05” E
 3) Se a declinação magnética de uma
determinada carta em 1967 era de 14º 55’W
e sabemos que a mesma cresce 15’ ao ano,
qual será a declinação magnética no ano de
1971?
DM=(1971-1967) X 15’=4 X 15’=60’=1º
DM1971= DM1967 + DM =
DM1971= 14º 55” + 1º= 15º 55’

DM1971 = 15º 55’ W

VERIFICAÇÃO
IMEDIATA
 4) Sendo DM1965 = 15º 02’ 13”
E e QM1965 = 14º 59’ 30” E, qual
é o valor da CM1965, se a DM
NV
NQ
cresce 15’ ao ano?
CM
CM = DM1965 - QM1965 = 15º 02’ 13” - 14º
59’30” = 02’ 43”
NM
QM

DM CM = 02’ 43”
Você recebeu uma missão de realizar uma
marcha através Selva no dia 12 de maio de
2024, para isso recebeu uma carta de 1979 em
que a declinação magnética cresce anualmente
6’. Atualize a declinação magnética (DM) e
determine o ângulo QM da carta topográfica do
exercício com base nos dados abaixo:
declinação magnética (1979): 36º 37’ W;
convergência de meridianos: -08’ 23’’.
Carta de 1979
12 de maio de 2024
DM cresce 6’ anualmente
Declinação magnética (1979): 36º 37’ W;
Convergência de meridianos: - 08’ 23’’.

2024-1979= 45 anos
45 x 6’= 270= 4º 30’
DM 2024= DM 1979 + DM 2024
DM 2024= 36º 37’ + 4º 30’ = 41º 7’
QM 2024= DM-CM
QM 2024= 41º 7’ – 08’ 23’’ = 40º 58’ 37’’
Determine a declinação magnética para 2023, de uma
carta militar da qual foram extraídos os seguintes
dados.

Dados - ano de confecção da carta: 1987

-declinação magnética (DM) em 1987: 13° 38’ W
-convergência de meridianos (CM): 5° 15’ E
-declinação magnética cresce anualmente: 9'
DECLINAÇÃO MAGNÉTICA 2023

√
2023 36
-1987 x 9
0036 anos 324’ = 5º 24’

DM 2023: 13º 38’ + 5º 24’ = 19º 02’

DM 2023 = 19º 02’

Você, Cmt Pel, de posse das cartas topográficas a
serem utilizadas na sua próxima missão, decidiu
atualizá-las para facilitar seu uso durante a operação.
Determine o ÂNGULO QM para 2023, de uma carta
militar, da qual foram extraídos os seguintes dados:

Dados: - ano de confecção da carta: 1993

- declinação magnética (DM) em 1993: 19° 51' 18‘’ W
- convergência de meridianos (CM) : 2° 17' 53'' E
- declinação magnética cresce anualmente: 8'
Monte o diagrama de orientação (pé de galinha) para
2023, de uma carta militar da qual foram extraídos os
seguintes dados.

Dados - ano de confecção da carta: 1981

-declinação magnética (DM) em 1990: 11° W
-convergência de meridianos (CM): 1° 12' 15‘’ E
-declinação magnética cresce anualmente: 3'
