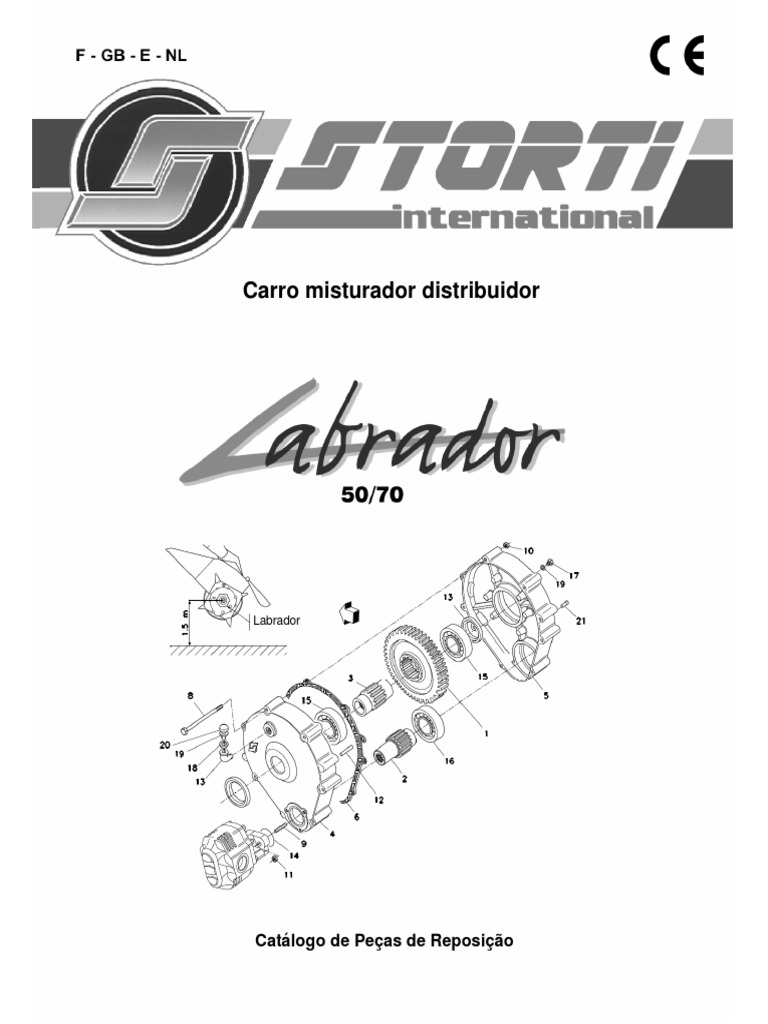

LABRADOR

Carro misturador distribuidor
Labrador
Catálogo de Peças de Reposição

STORTI agradece desde já por sua preferência e lhe dá as boas-vindas entre seus clientes
habituais, seguro de que você ficará completamente satisfeito com o serviço desta máquina.
A Direção
PEÇAS DE REPOSIÇÃO
NORMAS A SEGUIR PARA O PEDIDO
Para facilitar a busca em armazém e a expedição das peças de reposição, solicita-se aos Senhores
Clientes que respeitem as seguintes normas, especificando sempre:
 Modelo (1) e número de registro (2) da máquina:

Está estampado sobre a placa que se encontra na fachada anterior do carro misturador e sobre o
cabeçalho do mesmo. Na ausência do número de registro, não é possível dar andamento aos pedidos.
 Capacidade da máquina em ml (7).
 Número de figura (3) e número de posição (4).
 Código (5) e descrição (6) das peças de reposição.
 Quantidade das peças pedidas.
 Domicílio exato e razão social do Cliente, fornecido (se for diferente) do domicílio de entrega da
mercadoria.
 Meio de expedição desejado (no caso de não especificar este ponto, a STORTI se reserva o direito
de usar, a seu critério, o meio mais conveniente).
CARACTERÍSTICAS DOS LUBRIFICANTES:
ÓLEO HIDRÁULICO AGIP OSO 46

ESSO NUTO H 46
MOBIL D T E 25
SHELL TELLUS 46
TOTAL AZZOLLA 46
ÓLEO PARA REDUTORES (parafusos, AGIP BLASIA 220
fresas) ESSO SPARTAN EP 220
MOBILGEAR 630
SHELL MACOMA R 220
TOTAL CARTER EP 220
GRAXA AGIP MU 2
ÓLEO HIDRÁULICO EM CASO DE ARNICA 22
BAIXAS TEMPERATURAS DURANTE
O CICLO DE TRABALHO
QUANTIDADES DOS LUBRIFICANTES:

REDUTOR - MULTIPLICADOR 3A Litros 7
ACOPLADOR FRESA Litros 1,5
INSTALAÇÃO HIDRÁULICA COM FRESA Litros 100
INSTALAÇÃO HIDRÁULICA SEM FRESA Litros 28
ATENÇÃO:
Não suba na máquina para completar, trocar o óleo hidráulico ou para engraxar os pontos mais altos da
máquina. Use uma escada ou um pedestal seguro.
IMPORTANTE:
TODAS AS OPERAÇÕES DE MANUTENÇÃO TÊM QUE SER EFETUADAS COM A MÁQUINA SEPARADA
DO TRATOR, APOIADA SOBRE SOLO PLANO E FIRME, COM AS RODAS E O PÉ DE SUPORTE
BLOQUEADOS. (Com a torneira de segurança, no caso de pé hidráulico, com a retenção sobre a alavanca
no caso de pé mecânico).
Para todas as operações de manutenção ou reparos, utilizar equipamento adequado contra acidentes.
RESPEITE O MEIO AMBIENTE
O ar e o terreno são bens preciosos e insubstituíveis, e respeitá-los significa ter respeito por nós mesmos.
É importante, portanto, conhecer as normas locais para eliminar corretamente os óleos e líquidos
refrigerantes usados. Caso não sejam conhecidas com precisão estas disposições, mantenha os líquidos em
recipientes adequados, hermeticamente fechados, até que o fornecedor, que seguramente saberá como fazê-
lo, lhe indique o que fazer com os mesmos. Evite o contato com a pele e certifique-se de que não escape o
líquido quando encher os recipientes.
Faça os reparos nos tanques ou tubos danificados de imediato, proteja-os adequadamente no caso de ter que
usar máquinas soldadoras, rebolos ou outros equipamentos que poderiam danificá-los.
ÍNDICE DAS FIGURAS
- CONTÊINER CHASSI FRESA ..............................................................................................................FIG. 1

- MISTURADOR ......................................................................................................................................FIG. 2
- TRANSMISSÃO ....................................................................................................................................FIG. 3
- SISTEMA DE PESAGEM......................................................................................................................FIG. 4
- MULTIPLICADOR 3A............................................................................................................................FIG. 5
- ACOPLADOR COM FLANGE SAE .......................................................................................................FIG. 6
- REDUTOR ............................................................................................................................................FIG. 7
- FRESA..................................................................................................................................................FIG. 8
- CONJUNTO MOTOR SAE....................................................................................................................FIG. 9
- INSTALAÇÃO HIDRÁULICA PADRÃO MT ..........................................................................................FIG.10
- INSTALAÇÃO HIDRÁULICA PADRÃO DS ..........................................................................................FIG.11
- INSTALAÇÃO CAÇAMBAS E PÉ.........................................................................................................FIG.12
- INSTALAÇÃO CAÇAMBAS E PÉ.........................................................................................................FIG.13
- SISTEMA HIDRÁULICO LABRADOR 5-7m3 DS ..................................................................................FIG.14
- SISTEMA HIDRÁULICO PADRÃO LABRADOR DS 5-7m3 ..................................................................FIG.15
CONTÊINER CHASSI FRESA
N. N.
Pos. CÓD. DESCRIÇÃO NOTAS
1 16100617 CAIXA LABR. 5mc
1A 16100678 CAIXA LABR. 7mc
2 16121204 ABRAÇADEIRA SX LABR. 5mc
2A 16121214 SUPORTE LABR. 7mc
3 16121203 ABRAÇADEIRA DX LABR. 5mc
4 90000076 PARAFUSO M10x25
5 90808006 PORCA AUTO-BLOQUEADORA M10
6 16140100 PORTA DE DESCARGA 780x530
7 90000107 PARAFUSO 12X70
9 16100674 TIMÃO
10 16100675 SUPORTE
11 90100351 PARAFUSO M18X60
13 16120701 SUPORTE
14 90717012 ARANDELA Ø8
16 16100627 EIXO LABR. 5mc
16A 16100634 EIXO LABR. 7mc
17 16340134 EXTENSÃO
18 16121221 SUPORTE ANGULAR
19 90014185 PARAFUSO M24X40
20 90701013 ARANDELA PLANA Ø24
21 90000222 PARAFUSO M24X130
23 90000218 PARAFUSO 24X90
24 16120837 ARANDELA Ø35/70 SP. 8
25 16120709 ESCADA
26 16121207 PONTE PARA ESCADA LABR. 5mc
26A 16121687 PONTE PARA ESCADA LABR. 7mc
27 90007055 PARAFUSO M8X25
28 10000073 ABRAÇADEIRA
29 16100604 SUPORTE
30 16100619 CHASSI FRESA LABR. 5mc
30A 16100676 CHASSI FRESA LABR. 7mc
31 16100621 BRAÇO
32 16100622 PAREDE POSTERIOR MÓVEL
33 16100623 TUBO
34 16120362 ARANDELA ØI14,5 ØE40 SP.6
35 16120112 ARANDELA ØI 28 ØE42 SP.5
N. N.
37 16120153 PIVÔ
38 16120316 PIVÔ
39 16121147 ESPESSURA
40 16121188 SUPORTE
41 16121189 TUBO
42 16121191 PIVÔ
43 16121190 ARANDELA
44 16121197 SUPORTE LABR. 5mc
45 16700180 BUCHA
46 16340132 PIVÔ
47 90000078 PARAFUSO M10x35
48 90000166 PARAFUSO M18x60
50 90000120 PARAFUSO M14x25
51 90708011 ARANDELA Ø14
53 90100305 PARAFUSO M14x25
55 90000127 PARAFUSO M14x60
57 90000158 PARAFUSO M16x130
59 90000125 PARAFUSO M14x50
60 90824015 PORCA M27x2
61 91100028 ANEL Ø28
63 16700170 CAIXA DE FERRAMENTAS
64 90810508 PORCA M8
67 98400568 CANTONEIRA
68 98400569 PORTA CANTONEIRA
69 16121206 TAMPA POSTERIOR
70 16910011 BRAÇO
71 16910091 TAMPA CADEIA SX
72 16910093 TAMPA CADEIA DX
73 90007029 PARAFUSO M6x12
75 90102274 PARAFUSO M8x90
N. N.
76 16121120 SUPORTE
77 90007035 PARAFUSO M6x25
78 16120206 PÉ MECÂNICO
79 90000123 PARAFUSO M14x40
80 91600003 ENGRAXADOR
81 99100088 RODA 235/75
81A 99100003 RODA 285/70
82 16121339 BARRA
83 90007149 PARAFUSO M16x60
84 90007055 PARAFUSO M8x25
85 16121316 PROTEÇÃO LABR. 5mc
85 16121317 PROTEÇÃO LABR. 5mc
85A 16121287 PROTEÇÃO LABR. 7mc
86 16100504 OLHAL
89 16121351 PÁRA-CHOQUES
90 16121350 TAMPA DE PROTEÇÃO LABR. 5mc
90A 16121342 TAMPA DE PROTEÇÃO LABR. 7mc
91 90000124 PARAFUSO M14x45
92 90000144 PARAFUSO M16x135
MISTURADOR
N. N.
1 16140508 ESPIRAL CENTRAL
1A 16140526 ESPIRAL CENTRAL
2 16140509 ESPIRAL SUPERIOR
3 16121200 FLANGE
4 16340133 ARANDELA
5 92003301 COXIM 6017 Z
6 92003271 COXIM 6014 Z
7 91200166 CHAVE 14x9x70
8 92403212 COXIM YAR 212-2F
9 91600000 ENGRAXADOR 6x1
10 61000070 EXTENSÃO M6x140
11 16800050 FOLHA CONTRA-LÂMINA
11A 16800051 FOLHA CONTRA-LÂMINA
12 16121177 PARAFUSO M12
13 16800039 LÂMINA FRONTAL
14 16800045 LÂMINA RETANGULAR
16 90717021 ARANDELA M14x30
18 90000121 PARAFUSO M14x30
19 90000123 PARAFUSO M14x40
21 16550012 SUPORTE YAR 212
MISTURADOR
TRANSMISSÃO
N. N.
1 49000114 TUBO 10x8
2 16310075 CUBO COM FLANGE
3 96000088 REDUTOR
4 16340136 ANEL
5 61000087 MULTIPLICADOR 3A ASA 100
6 90405063 PINO M6x20
7 16700011 PROTEÇÃO-JUNTA CARDAN
9 90810008 PORCA M6
10 16100673 BLOQUEIO
11 10000016 PORCA INTERMEDIÁRIA
12 92911012 PINHÃO 1” Z=12
14 16310076 COROA Z=45 ASA 80
15 10000006 FLANGE
16 95004033 CADEIA
17 90000101 PARAFUSO M12x40
18 90000129 PARAFUSO M14x70
19 92980110 JUNTA PARA CADEIA
20 96030024 ÁRVORE CARDAN HOMOCINÉTICA
21 61002322 GRUPO REDUTOR+ MULTIPLICADOR 3A
22 61002372 GRUPO REDUTOR + CUBO DE FUNDO
23 90708012 ARANDELA Ø16
25 90800515 PORCA M16
26 90100340 PARAFUSO M16x80
27 90000138 PARAFUSO M14x150
29 90708011 ARANDELA Ø14
30 90800514 PORCA M14
31 90000122 PARAFUSO M14x35
32 16340003 ANEL
TRANSMISSÃO
SISTEMA DE PESAGEM
N. N.
1 16910017 PROTEÇÃO
2 90007031 PARAFUSO M6x16 ZN
6 90743067 MOLA BELLEVILLE 25x12,2x1,5
7 16120693 PIVÔ
9 99046108 VOLANTE
10 90717018 ARANDELA 10x30x3
16 16820020 SENSOR Ø 63/58 mm
18 99450970 INDICADOR VIDEOACTIVE 2
18A 99450111 INDICADOR HAPPYFEEDER
20 90717007 ARANDELA PLANA Ø6x24mm
21 99452080 CABO DE ALIMENTAÇÃO
22 99452079 CABO
23 99452068 CAIXA DE CONEXÃO
24 99453000 BATERIA 12V 40Ah
25 99400192 BORNE NEGATIVO
26 99400193 BORNE POSITIVO
27 99400187 INTERRUPTOR
28 99452081 CABO CARGA BATERIA
29 99452082 CABO CARGA BATERIA
30 99452084 CONECTOR MACHO 2 POLOS
31 99452083 CONECTOR MACHO 4POLOS
32 99452120 SIRENE ELETRÔNICA
33 99400194 COBRE BORNE
34 16121149 SUPORTE BATERIA
35 16121149 TAMPA
SISTEMA DE PESAGEM
MULTIPLICADOR 3A
N. N.
1 16530004 CÁRTER ANTERIOR 3A R=1:3,68
2 16530013 CÁRTER POSTERIOR 3A R=1:3,68fø10
3 16330015 EIXO COM RANHURA
4 96001130 COROA Z=70 m=3
5 96001131 PINHÃO Z=19 m=3
6 16300006 PINHÃO DE TRANSMISSÃO Z=29 m=3
7 92003220 COXIM 6009
8 92003220 COXIM 6010
9 92108120 COXIM NJ305EC
10 93157002 ARANDELA 3/8” GAS
11 93156001 BUCHA 3/8” GAS
12 93148001 INDICADOR DE NÍVEL ½ G.
13 93165002 TAMPA DE ALÍVIO 3/8” GAS
14 91232178 PASSADOR Ø8x25
15 16710001 JUNTAS 3A
16 16710003 JUNTAS MPOR
17 90100265 PARAFUSO 16x80
18 91837135 BUCHA DE ESTANQUEIDADE
19 16340003 ANEL
20 90000076 PARAFUSO M10x25
22 61000087 GRUPO 3A R=1:3,68
MULTIPLICADOR 3A
ACOPLADOR COM FLANGE SAE
N. N.
1 16530006 CAIXA
2 16530007 TAMPA
3 16300007 ENGRENAGEM Z=50 M2
4 16300008 ENGRENAGEM Z=14 M2
5 92003220 COXIM 6009
6 92003180 COXIM 6005
7 91835040 BUCHA DE ESTANQUEIDADE 45-58-7
8 90100265 PARAFUSO M8x40
9 90100267 PARAFUSO M8x50
10 91232128 PASSADOR Ø6x20
11 93126000 PARAFUSO PERFURADO ¼” GAS
12 93165001 TAMPA DE ALÍVIO ¼” GAS
13 93112001 BUCHA ¼” GAS
14 93157001 ARANDELA ¼” GAS
16 16160020 COLUNA ¼” GAS
17 16710002 JUNTA
18 61000011 ACOPLADOR
ACOPLADOR COM FLANGE SAE
REDUTOR
N. N.
1 EIXO COM RANHURA
2 BUCHA Ø1/4” GAS
3 TAMPA
4 ANEL 120x150x12
5 JUNTA
6 COXIM 32220 DIN 720
7 ARANDELA Ø16,7x22x1,5
8 BUCHA Ø 3/8” GAS
9 SUPORTE
10 COXIM 32220
11 ARANDELA MB 20
12 ABRAÇADEIRA DE APERTO KM20
13 ARANDELA 105x130x0,3
14 SEPARADOR
15 PARAFUSO M10x30
16 ARANDELA Ø10,5
17 PARAFUSO M12x100
18 ARANDELA Ø13
19 ARANDELA DE PASSADOR Ø12x60 UNI6875
20 ARANDELA
21 CAVILHA Ø5x29,8 DIN5402
22 CAVILHA Ø5x29,8 DIN5402
23 SEPARADOR
24 ENGRENAGEM PLANETÁRIA I = 5,14
25 ARANDELA
26 PARAFUSO M12x50 UNI5931
27 ARANDELA Ø13x22x2,5
28 PASSADOR Ø20x39
29 FLANGE I = 5,14
30 PIVÔ
31 ARANDELA
32 ANEL SEEGER “E” Ø52 UNI7435
33 COXIM 16004 DIN625
34 PORTA ENGRENAGEM SATÉLITE I = 5,14
35 O-RING 2-379
36 COROA
37 JUNTA I = 5,14
39 FLANGE
40 TAMPA DE ALÍVIO 3/8” GAS
REDUTOR
REDUTOR
N. N.
43 BUCHA DE NÍVEL 3/8” GAS
44 PINO ELÁSTICO Ø10x60 UNI6875
46 BUCHA MAGNÉTICA 3/8” GAS
47 ARANDELA
48 ENGRENAGEM PLANETÁRIA i=6
49 CAVILHA Ø3,5x15,8 DIN5402
50 SEPARADOR
51 PINO ELÁSTICO Ø5x26 UNI6875
52 PIVÔ
53 ARANDELA
54 PORTA ENGRENAGEM PLANETÁRIA i=6
55 ARANDELA
56 PINHÃO i=6
57 COXIM 16012 DIN625
59 O-RING 2-170
60 COROA
61 O-RING 2-225
62 BUCHA i = 3,08 / 3,5
63 PINHÃO i = 3,5
64 FLANGE
65 ARANDELA A10,5 UNI1757
66 PARAFUSO M10x70 UNI5737
68 BUCHA 3/8” GAS DIN7604
REDUTOR
FRESA
N. N.
1 16120077 MOLA
2 16120094 CONTRA-CAPÔ
3 16120095 PIVÔ
4 16120113 CADEIA
5 16121201 PROTEÇÃO SX Ø500
6 16121202 PROTEÇÃO DX Ø500
7 16121205 SUJEITADOR
8 16121208 MOLA Ø1,2 L=42
9 16140038 PRATO LATERAL DA FRESA
10 16140040 PRATO LATERAL DA FRESA
12 90716005 ARANDELA PLANA Ø8 UNI6592
13 90810010 PORCA M8
15 91130012 CAVILHA AÇO 2,5x20
16 16140510 TAMPA FRESA
17 16330020 EIXO COM RANHURA 10x25
19 61000198 FRESA Ø300
20 90115557 PARAFUSO M14x30
22 16800008 LÂMINA Ø6,5
23 16800012 ALETA LADO DX 50º
24 16800013 ALETA LADO SX 50º
25 90101170 PARAFUSO M6x16
27 91200068 CHAVE 8x7x30
28 16340020 O-RING
29 92701206 SUPORTE
30 16340019 PROTEÇÃO
31 90100279 PARAFUSO M10x20
32 90100283 PARAFUSO M10x35
33 90918001 REBITE 5,2x14
34 90115047 PARAFUSO M10x25
35 90716006 ARANDELA Ø10
36 90808006 PORCA M10
37 90007064 PARAFUSO M8x70
FRESA
CONJUNTO MOTOR SAE
N. N.
1 61000011 ACOPLADOR
2 99062020 MOTOR CML 20 R/S2A-S/AF
3 90100282 PARAFUSO M10x30
4 93034005 CONEXÃO TN 147-18 RL
5 93158004 ADAPTADOR A T M/F/M ½” GAS
6 16160025 NIPLE ¾” – ½”
7 16612001 TUBO 10x8
8 93124005 ARANDELA ¾” GAS
9 93105007 REDUÇÃO M/F ¾” – ½” GAS
11 93100003 PARAFUSO PERFURADO ½” GAS
13 93100001 PARAFUSO PERFURADO
14 16160066 TUBO
15 16160066 TUBO
16 16612008 TUBO ½” L=300 F90º+0.A45º
17 93011006 CONEXÃO TN100-8L
18 61000052 CONJUNTO MOTOR
CONJUNTO MOTOR SAE
INSTALAÇÃO HIDRÁULICA PADRÃO MT
N. N.
1 61000033 CILINDRO 40x500
2 65000005 KIT JUNTAS
3 93124013 ARANDELA DE COBRE 12x18
4 93102002 NIPLE ¼” – 12x1,5 GAS
5 16600132 TUBO Ø1/4” L=2300
6 9305015 REDUÇÃO 18x1,5 – ¼”
8 93124001 ARANDELA DE COBRE ¼”G – Øe19 Øi13,5
9 93110000 COLUNA M/F ¼” H40
11 99041033 DISTRIBUIDOR
12 16601101 TUBO Ø3/8” L=1800
13 93102035 NIPLE 3/8”GAS-18x1,5
14 93124003 ARANDELA DE COBRE ½” GAS
15 93105004 REDUÇÃO M/F ½” – 3/8”
16 93124002 ARANDELA DE COBRE 3/8” GAS
17 93100002 PARAFUSO PERFURADO 3/8” GAS
18 16624006 TUBO ¾” L=1100
19 16160116 FLANGE ¾” GAS
20 90100263 PARAFUSO M8x30 8.8 UNI 5931
21 90716005 ARANDELA PLANA Ø8 UNI 6592 ZN
22 16612038 TUBO Ø1/2” L=1300
23 90100260 PARAFUSO M8x20
24 93132005 FLANGE ½” GAS
25 99025013 BOMBA
26 99029004 JUNTA
27 99031006 CUBO 2/18
28 90100279 PARAFUSO M10x20 8.8 UNI 5931
29 10000134 PLACA FECHO CAIXA
30 93102010 NIPLE ½” – 18x1,5 GAS
31 93124018 ARANDELA DE COBRE 22X28X1,5
32 93105017 REDUÇÃO M/F 22-18
33 10000413 TUBO 3/8” L=650
34 93100105 PARAFUSO PERFURADO M18x1,5
35 93105016 REDUÇÃO M/F 1” – 18x1,5
36 93124006 ARANDELA DE COBRE 1” GAS
37 93112006 BUCHA MACHO 1” ¼ GAS
38 93124007 ARANDELA DE COBRE 1” ¼ GAS
39 93151110 TERMÔMETRO
40 93112012 BUCHA MACHO 18x1,5
41 93145005 INDICADOR DE NÍVEL DE ÓLEO 1”1/4
N. N.
42 93111002 BUCHA FÊMEA ½” GAS
43 16160371 TANQUE DE ÓLEO
44 93111006 BUCHA FÊMEA 1”1/4 GAS
45 90007055 PARAFUSO M8x25 ZN 8.8 UNI 5739
49 90810010 PORCA M8 ZN UNI 5587
INSTALAÇÃO HIDRÁULICA PADRÃO DS
N. N.
1 10000677 TUBO R2 3/8 L=500
2 16160264 REDUÇÃO 18x1,5 Ø=8
3 16600083 TUBO Ø1/4” L=650
4 16600130 TUBO Ø1/4” L=3600
4A 16600098 TUBO Ø1/4” L=3900 (LABR.7mc)
5 16600132 TUBO Ø1/4” L=2300
6 16600170 TUBO Ø1/4” L=1900
7 16600177 TUBO Ø1/4” L=4400
7A 16600106 TUBO Ø1/4” L=4900 (LABR.7mc)
8 16601084 TUBO Ø3/8” L=1750
9 16601085 TUBO Ø3/8” L=650
10 16602070 TUBO Ø ½” L=4950
10A 16602072 TUBO Ø1/2” L=5500 (LABR.7mc)
11 16612085 TUBO Ø1/2” L=950
12 16614003 TUBO Ø3/4” L=1200
13 16614005 TUBO Ø3/4” L=1600
13A 16614018 TUBO Ø3/4” L=2100 (LABR.7mc)
14 16614038 TUBO Ø3/4” L=3300
14A 16160382 TUBO Ø22X2 L=3000(LABR.7mc)
15 16624024 TUBO Ø3/4” L=900
16 16625019 TUBO Ø1” L=550
17 16626018 TUBO Ø1/4” L=680
18 93124016 ARANDELA 18x24
19 93100105 PARAFUSO PERFURADO M18X1,5
20 93003003 CONEXÃO TN 92-8 – LR
21 93151026 MANÔMETRO Ø63GLIC. 0-250
22 93124001 ARANDELA DE COBRE 19X13,5X1,5
24 93140005 VÁLVULA
25 93102024 NIPLE ¼”GAS – 18x1,5
26 93105015 REDUÇÃO M/F 18x1,5 – ¼”
27 93110000 REDUÇÃO MF ¼” ALT=40
28 93102010 NIPLE ½” – 18x1,5 GAS
29 93102035 NIPLE 18x1,5-3/8” GAS
30 93105018 REDUÇÃO M/F ¾” -18x1,5
31 93124005 ARANDELA DE COBRE ¾” GAS
32 10000483 PARAFUSO PERFURADO 18 – ¼”
33 99043009 DISTRIBUIDOR SD14/1(VG3-200)
34 93101005 NIPLE ¾” GAS
35 93102019 NIPLE 1”-3/4” GAS
36 16160371 TANQUE DE ÓLEO
38 93125004 REDUÇÃO M/F ½”- 3/8”
39 93124002 ARANDELA DE COBRE 3/8” GAS
40 93124003 ARANDELA DE COBRE ½” GAS
41 93112012 BUCHA MACHO 18x1,5
42 93124006 ARANDELA DE COBRE 1” GAS
43 93101006 NIPLE 1” GAS
44 93112006 BUCHA MACHO 1”1/4
45 93124007 ARANDELA DE COBRE 1”1/4 GAS
46 93145005 INDICADOR DE NÍVEL DE ÓLEO 1” ¼
47 93151110 TERMÔMETRO THERMAX B 71/110ºC
48 93160014 VÁLVULA VBSL ¼”+VMP
50 93102002 NIPLE ¼”-12x1,5 GAS
51 61001218 CILINDRO 40x200
N. N.
53 93101001 NIPLE ¼” GAS
54 16840010 CHAVE 2 VIE 500B. ¼ GAS
55 16840001 VÁLVULA ¼” GAS
56 61002220 CILINDRO 40x800
57 99055001 VÁLVULA VB ¼”
58 99041108 DISTRIBUIDOR SD5-S1/4(JH4-180)
59 99025138 BOMBA PLP 30.3800-83E3-LED
60 99025013 BOMBA PLP20.14S0-82E2-LEB
61 99029003 JUNTA
62 99039004 JUNTA
63 99031006 CUBO MO 2/18
64 99031006 CUBO MO 3/18
65 99002008 FILTRO DE DESCARGA
66 98403005 EMPUNHADURA Ø35-I10
67 98403002 EMPUNHADURA Ø30 – Ø10
68 98400418 PIVÔ DE PARADA M8x32
69 98400417 FORQUILHA M8x32 L.58MM
70 93120059 CONEXÃO 90º M/F ¾”
71 93132005 FLANGE ½” GAS
72 16160110 FLANGE 1” 1/4
74 16160006 TIRANTE
75 16160037 HASTE DE COMANDO
76 16160038 TIRANTE L=610
78 16120665 MOLA Ø2.5mm
81 16160256 GUIA DE ALAVANCA
82 16160262 PINO COM CABEÇA SD14
83 90100283 PARAFUSO M10x35
84 90100283 PINO M8x40 12.9 UNI 5923 ZN

98A 16614036 TUBO Ø3/4” L=670(LABR.7)
100 90701005 ARANDELA PLANA Ø8 UNI 6592 ZN
101 91121005 ABRAÇADEIRA DE APERTO KM20
102 99043009 DISTRIBUIDOR SD14/1(VG3-200)
103 16160116 FLANGE ¾” GAS
104 90100263 PARAFUSO M8x30 UNI 5931
105 61000033 CILINDRO Ø40x500
INSTALAÇÃO CAÇAMBAS E PÉ
N. N.
1 61000035 PÉ HIDRÁULICO 70x50x450
2 16600047 TUBO R1 Ø1/4” L=1700
3 99055001 VÁLVULA VB ¼”
4 93124001 ARANDELA DE COBRE ¼” GAS
5 93104201 OLHAL ¼” GAS
6 16160018 PARAFUSO PERFURADO ¼”GAS-Ø1.5
7 16840010 CHAVE 2 VIE ¼” GAS
8 16120702 SUPORTE
9 90850007 PORCA M12 UNI 5448A
10 98403002 EMPUNHADURA Ø30-Ø10
11 90007029 PARAFUSO M6x12 UNI 5739
12 16160006 TIRANTE
14 98400417 FORQUILHA M8x32
15 98400418 AJUSTE M8x32
16 90810010 PORCA M8 UNI5587
17 90402625 PINO M8x40 UNI 5923
20 93105015 REDUÇÃO M/F 18X1.5 – ¼”
21 90000125 PARAFUSO M14x50 UNI 5737
22 16612058 TUBO Ø=1/2” L=500
23 99040001 DISTRIBUIDOR SD 4(KG3)
24 99041007 DISTRIBUIDOR SD 5/2 P(KG3)
25 99041013 DISTRIBUIDOR SD 5/3 P(KG3)18
26 16612085 TUBO Ø1/2”
27 93120002 CONEXÃO 90º M/F ½”
28 93102010 REDUÇÃO ½” 18x1.5 GAS
29 93100105 PARAFUSO PERFURADO M18x1.5
30 93124016 PARAFUSO M8x55 UNI 5737
32 61001218 CILINDRO Ø40x200
33 16600029 TUBO ¼” GAS L=2400
34 16600141 TUBO ¼” GAS L=1350
37 93101001 NIPLE
38 93126000 PARAFUSO ¼” GAS
39 91600000 ENGRAXADOR 6x1
40 90000105 PARAFUSO M12x60 UNI 5737
41 90812007 PORCA M12 UNI 5589
42 90000155 PARAFUSO M16x100 UNI 5737
43 90800515 PORCA M16 UNI 5587
N. N.
1 1684001001 CHAVE DE DUAS VIAS ¼”
2 61001218 CILINDRO HIDRÁULICO DE Ø 40x200
3 61000033 CILINDRO HIDRÁULICO DE Ø 40x500
4 99066102 MOTOR BG 80 N C25
6 99041120 DISTRIBUIDOR 18ES3/28ES1
7 16600029 TUBO Ø ¼” L=2400 OC+OC ¼”
8 99025013 BOMBA PLP20.14SO
9 1616037106 TANQUE DE ÓLEO LB 5-7
10 99002008 FILTRO DE DESCARGA RFM25
11 16612058 TUBO Ø ½” L=500 OC+OC18
12 16600047 TUBO Ø ½” L=1700 OC+OC1/4”
13 99055001 VÁLVULA VB ¼” VB (CLAMP SCR.)
14 1660014100 TUBO Ø ¼” L=1350 OC+OC ¼”
15 99041121 DISTRIBUIDOR SD5/1-N 18ES3
16 99041122 DISTRIBUIDOR 5/2-P 18ES3 x2
17 99041123 DISTRIBUIDOR VAL. /3-P 18ES3X3
18 16600132 TUBO Ø ¼” L=2300 FD+0.1/4”
19 1660108400 TUBO 3/8” L=1750 0.3/8” +F90º 3/8”
20 16624024 TUBO ¾” L=950 FD+F90º ½”
21 1661208500 TUBO Ø ½” L=950 FD+F90º ½”
22 1660017000 TUBO Ø ¼” L=1900 OC+OC ¼”
23 1661102500 TUBO Ø 3/8” L=2800 OC+F90º 3/8”
24 1660110600 TUBO Ø 3/8” L=2400 OC+OC 3/8”
25 10000413 TUBO Ø 3/8” L=650 OC+OC18
150 93104201 OLHAL ½” MACHO ¼” ¼”
151 93105016 REDUÇÃO M/F 1”-18X1.5
152 93132001 FLANGE RETA ROSQUEADA M.3/4” G. I=40
153 93132005 FLANGE RETA ROSQUEADA M.1/2” G. I=30
154 93105004 FLANGE RETA ROSQUEADA M/F ½”- 3/8”
155 93100002 REDUÇÃO 3/8” GAS
156 93145005 PARAFUSO PERFURADO 1”1/4
157 93112006 INDICADOR DE NÍVEL DE ÓLEO 1” ¼
158 93105015 REDUÇÃO M/V 18x1.5-1/4”
159 93112012 BUCHA MACHO 18x1.5
160 93126000 PARAFUSO PERFURADO DUPLO ¼”
162 93102108 NIPLE DE REDUÇÃO 18x1.5-3/8”
163 93100105 PARAFUSO PERFURADO 18x1.5
164 93101001 NIPLE CONECTOR ¼” GAS
165 93110000 COLUNA LONGA PIJP M/V ¼”
166 93102002 NIPLE DE REDUÇÃO ¼” – 12x1.5
167 93102002 CONEXÃO DE ORIENTAÇÃO M/F 90º ELB. ½”
168 16160018 PARAFUSO PERFURADO dia. 1.5mm
SISTEMA HIDRÁULICO LABRADOR 5-7 M3 DS
N. N.
1 1684001001 CHAVE DE DUAS VIAS ¼”
2 61001218 CILINDRO HIDRÁULICO DE Ø40x200
3 61000033 CILINDRO HIDRÁULICO DE Ø40x500
4 99066102 MOTOR BG 80 N C25
5 93160014 VÁLVULA DE MAX. VBSL ¼” + VMP
6 99041109 DISTRIBUIDOR SD 5/4-P 18 ES3X3 28ES1
7 93140005 VÁLVULA SEM RETORNO M/F 18X1.5
8 99025013 BOMBA PLP 20. 14SO
9 1616037106 TANQUE DE ÓLEO LB 5-7
10 99002008 FILTRO DE DESCARGA RFM25
11 99046179 VÁLVULA REGULAGEM FLUXO ¼” GAZ
12 6100222001 CILINDRO MERGULHADOR Ø40x800
13 99055001 VÁLVULA VB1/4”
14 99025138 BOMBA PLP 30/38DO
15 93151026 MANÔMETRO CONEXÃO MANOM. AANSLUIT. ¼”
16 99043012 DISTRIBUIDOR SD 14/1
17 99060161 MOTOR REVERSÍVEL FM30. 61BO
18 16600132 TUBO Ø ¼” L=2300 FD+O. ¼”
19 1660108400 TUBO Ø 3/8” L=1750 0. 3/8”+F90º 3/8”
20 16624024 TUBO Ø ¾” L=900 FD. ¾”+F90º ¾’
21 16612085 TUBO Ø ½” L=950 FD+F90º ½”
22 1660017000 TUBO Ø ¼” L=1900 OH+OH ¼”
23x 1660017700 TUBO Ø ¼” L=4400 O. +O. ¼”
23y 16600106 TUBO Ø ¼” L=4900 O. ¼”+O. ¼”
24 10000677 TUBO Ø 3/8” L=500 OH+OH 18
25 16600083 TUBO Ø ¼” L=650 F90º+OH ¼”
26 1660108500 TUBO 3/8” L=650 OH+OH18
27 10000430 TUBO Ø ¼” L=800 OC+OC ¼”
28 1661400301 TUBO Ø ¾” L=1200 F90º ¾” + F90º ¾”
29 16626018 TUBO Ø 1” ¼” L=680 FD+F90º
30x 1661403800 TUBO Ø ¾” L=3300 COD.22+COD.22
30y 1661403601 TUBO Ø ¾” L=730 ME T22+COD.Ø22
31x 16614005 T.R2 ¾” L=1600 FD+ME T.22
31y 16614018 TUBO Ø ¾” L=2100 FD+ME
32y 1616038200 TUBO FRESA TUYAU FRAISE
33x 1660207000 TUBO Ø ½” L=4950 FD½”+MExT15
33y 1660207200 TUBO Ø ½” L=5500 FD½”+MExT15
34x 1660207200 TUBO FRESA Ø22x2.5 L=950 O. ¾”
34 1616038500 TUBO ENVIO FRESA
35x 1616037300 TUBO FRESA Ø22x2.5 L=640 O. ¾”
35 1616038600 TUBO RETORNO FRESA
36 1662501900 TUBO ASP. Ø1” L=550 FD+90º 1”
37x 16600130 TUBO Ø ¼” L=3600 OC.+ OC. ¼”
37y 16600098 TUBO R1 ¼” L=3900 O.+ O. ¼”
38 16600091 TUBO Ø ¼” L=500 FD+OC ¼”
39 16600180 TUBO Ø ¼” L=500 FD+OC ¼”
40 1616038700 TUBO DRENAGEM FRESA L=300F90º+OC ½”A 45º
41 1616006600 TUBO DRENAGEM FRESA L=350 F90º+OC ½” A 135º
42 1616006700 TUBO DRENAGEM FRESA L=500 OC+OC18
43 16612008 TUBO Ø ½” L=1700 OC+OC ¼”
44 16612001 TUBO Ø ½” L=1350 OC+OC ¼”
45 16612058 TUBO Ø ½” L=2400 OC+OC ¼”
46 16600047 TUBO Ø ½” SD 5/1-N 18ES3
47 16600141 TUBO Ø ½” SD 5/2-P 18ES3 x2
48 16600029 TUBO Ø ¼” SD 5/3-P 18ES3 x3
49 99041121 DISTRIBUIDOR 70x50x450
50 99041122 DISTRIBUIDOR L=2800 OC+F90 3/8
51 99041123 DISTRIBUIDOR L=2400 OC+OC 3/8”
53 1661102500 TUBO Ø 3/8” L=2800 OC+F90 3/8”
54 1660110600 TUBO Ø 3/8” L=2400 OC+OC 3/8”
150 16160086 FLANGE ASP. BOMBA CPL52 1” ½ I=51
151 16160087 FLANGE ENVIO BOMBA CPL521” I=40
152 93132001 FLANGE RETA ROSQUEADA M. M. ¾” G I=40
153 93132005 FLANGE RETA ROSQUEADA M. M. ½” G I=30
154 93105004 REDUÇÃO M/F ½”-3/8”
N. N.
156 93145005 INDICADOR DE NÍVEL DE ÓLEO 1” ¼”
157 93112006 BUCHA MACHO 1” ¼
158 93105015 REDUÇÃO M/F 18X 1.5- ¼”
159 93112012 BUCHA MACHO 18x1.5
160 93126000 PARAFUSO PERFURADO DUPLO ¼” GAS
162 93102108 NIPLE DE REDUÇÃO 18x1.5-3/8”
163 93102024 NIPLE DE REDUÇÃO 1/4”-18x1.5
164 93101001 NIPLE DE CONJUNTO ¼” GAS
165 93110000 COLUNA LONGA M/F ¼”
166 93102002 NIPLE DE REDUÇÃO ¼” – 12x1.5
167 93120002 CONEXÃO ORIENTAÇÃO 90º M/F ½”
168 93100105 PARAFUSO PERFURADO 18x1.5
169 93102010 NIPLE DE REDUÇÃO ½” G-18x1.5
170 93101006 NIPLE DE CONJUNTO 1” GAS
171 93102019 NIPLE DE REDUÇÃO 1” – ¾”
172 93105018 REDUÇÃO M/F ¾” – 18x1.5
173 10000483 PARAFUSO PERFURADO M18 Ø ¼”
174 10000484 COLUNA MANÔMETRO M/F ¼” MANÔMETRO
175 93120059 CONEXÃO ORIENTAÇÃO 90º M/F ¾”
176 16160264 COLUNA RED. 18x1.5- Ø8
177 93003003 TN 90-8 LR CONEXÃO TN 90-8 LR
178 93100005 PARAFUSO PERFURADO ¾” GAS
179 93105009 REDUÇÃO M/F 1” – ¾”
180 93101005 NIPLE CONEXÃO ¾” GAS
181 93009011 TN 98-22 L CONEXÃO TN 98-22 L
182 93029007 TN 132/15-8L CONEXÃO TN 132/15-8L
183 93104201 OLHAL ¼” MACHO ¼” ¼” MASCHIO ¼”
184 16160018 PARAFUSO PERFURADO ¼ FORO 1.5mm
185 93110005 COLUNA LONGA M/F 1”
SISTEMA HIDRÁULICO PADRÃO LABRADOR 5-7m3
N. N.
1 61000052 GRUPO MOTOR
2 16160387 TUBO DRENAGEM FRESA
3 16160385 TUBO ENVIO FRESA
3A 16160440 TUBO ENVIO FRESA
4 16160386 TUBO RETORNO FRESA
4A 16160441 TUBO RETORNO FRESA
5 16614036 TUBO AE ¾” L=730ME.T22+COD.AE22
6 16160382 TUBO
7 16602072 TUBO AE ½” L=5500FD ½”+ME.T15
8 16614005 TUBO R2 AE ¾” L=1600 FD+ME.T22
9 16614038 TUBO AE ¾” L=3300 COD.22+COD.22
10 16602070 TUBO AE ½” L=4950 FD1/2”+MEx T15
11 16614018 TUBO AE ¾” L=2100Mex T22
SISTEMA HIDRÁULICO PADRÃO LABRADOR 5-7m3
INSTALAÇÃO PNEUMÁTICO-MECÂNICA 5-7 mc
N. N.
1 16120212 TIRANTE M10X100 ZINCADO
2 90000102 PARAFUSO 12X45 8.8 UNI 5137
3 90000125 PARAFUSO 14X50 8.8 UNI 5737
5 16120147 BALANCIM CABOS FREIO
6 16120215 TIRANTE M 10X2 SO
7 16120287 REENVIO PARA ALAVANCA FREIO
8 1612104801 FORQUILHA
9 1612118000 MOLA Ø2
10 1612132600 SUPORTE
11 1612132500 SUPORTE
12 16400020 00 CABO Ø5X37X2970 G Ø 13X1 230 (5-7 mc)
13 90000124 PARAFUSO 14X45 8.8 UNI 5737
14 90000127 PARAFUSO 14X60 8.8 UNI 5737
15 90808007 PORCA AUTO-BLOQUEADORA M 12 ALTO
17 90810012 PORCA M 10 6S ZN UN15587 (ALTO)
18 91100014 ANEL DIAM. 14
19 98400046 ALAVANCA DE FREIO
20 98400065 FORQUILHA M 10X40 ART. 4528
21 98400066 SUJEIÇÃO M 10X40 ART. 4530
22 16120002 MOLA
23 1612074002 SUPORTE
24 1612075901 SUPORTE PNEUMATICO MECC. DX
25 1612076001 SUPORTE PNEUMATICO MECC SX
27 90000079 PARAFUSO M 10X40 8,8 UNI 5737
28 1612118500 CADEIA
29 90000121 PARAFUSO 14X30 8,8 UNI 5739 (9-12-16mc)
30 90000060 PARAFUSO 8X50 8.8 UNI 5737
31 90000076 PARAFUSO 10X25 8.8 UNI 5739
32 90808006 PORCA DE SEGURANÇA M 10ALTO
33 90007053 PARAFUSO 8X20 ZN 8.8 UNI 5739
34 90716006 ARANDELA PLANA Ø10 UN16592ZN
35 90716008 ARANDELA PLANA Ø14 UN16592 ZN
37 90808503 PORCA AUTO-BLOQUEADORA MB BASSO
38 90905045 REBITE Ø 4X11
39 93053015 TUBO Ø20 X 16
40 93053016 TUBO Ø16X 12
41 93053017 TUBO Ø12 X 8
42 93109011 COLUNA M/F 22X1,5
43 93053020 ESPIRAL COM COLAS T12XS
44 93053021 ESPIRAL COM COLAS T12X8
45 93053022 JUNTA M22X1,5 T20
46 93053028 CONEXÃO M22X1,5 T20
47 93053029 CONEXÃO M22X1,5T16
48 93053030 CONEXÃO M 16X1,5T12
49 93053031 TANQUE 25L
50 93053032 FILTRO
51 93053033 VÁLVULA
52 93053034 TANQUE DE FREIO 12” FORCELLA
53 93053035 JUNTA M16X1,5 12 COM MOLLA
54 93053036 JUNTA M16X 1,5 T 12
55 93053037 JUNTA M22X1 5T 12 RAD 1868
56 93053066 CONEXÃO T 12M16X1.5
57 93053039 TOMADA DE CONTROLE F.M 18X 1,5
58 93053041 TOMADA DE CONTROLE M22X1.5
59 93053042 TOMADA DE CONTROLE M 16X1,5
60 93053043 CONEXÃO T16T12
61 93053044 BUCHA M22X1.5
61A BUCHA M16X1,5
62 93053045 BUCHA DE REFORÇO ØI=8
65 93053048 ARANDELA ØI=16
66 93053049 ARANDELA ØI=22
67 93053050 JUNTA M22X 1,5 12 COM MOLLA
68 93053051 JUNTA ISO ROSSO COM PUNTAL
69 93053052 JUNTA ISO GIALLO COM PUNTAL
70 93053053 BOMBA HIDRÁULICA
71 93053054 CONEXÃO M22X 1,5
72 16100620 EIXO COM FREIOS 350X60 QUADRO 70 (5mc)
73 16100633 EIXO COM FREIOS 350X60 QUADRO 70 (7mc)
74 93053016 JUNTA M22X1,5 T12
SISTEMA HIDRÁULICO-MECÂNICO 5 -7 mc
N. N.
1 16120212 TIRANTE M10X100 ZINCADO
2 90000102 PARAFUSO 12X5 8.8 UNI 5737
3 90000125 PARAFUSO 14X50 8.8 UNI 5737
5 16120147 BALANCIM CABOS FREIO
6 16120215 TIRANTE M10X250
7 16120287 REENVIO PARA ALAVANCA DE
FREIO
8 1612104801 FORQUILHA
9 161211S000 MOLA Ø2
10 1612118 100 SUPORTE
11 1612118 200 SUPORTE
12 1640002000 CABO Ø5X37X2970 GØ 13X1230 (5-7 mc)
13 90000124 PARAFUSO 14X45 8.8 UNI 5737
14 90000127 PARAFUSO 14X60 8.8 UNI 5737
17 90810012 PORCA M 10 65 ZN UN15587(ALTO)
18 91100014 ANEL DIAM. 14
19 98400046 ALAVANCA FREIO
20 98400065 FORQUILHA M 10X40 ART.4528
21 98400066 SUJEIÇÃO M 10X40 ART.4530
22 1612011301 CADEIA
23 93158002 ADAPTADORA T 3/8” M/F/M
24 16340036 SEPARADOR 25/05/01
25 16640003 TUBO 3/8GAS (5-7 mc)
26 16640005 TUBO M 3/8” (5-7 mc)
27 16640007 TUBO 3/8” (5-7 mc)
28 61000086 CILINDRO COM MOLLA
29 93124001 ARANDELA PLANA ¼”GAS
30 93124016 ARANDELA PLANA 18x24 METR.
31 93106001 ACOPLAMENTO FÊMEA RÁPIDO VFO/18 15
32 90000121 PARAFUSO 14X30 8,8 UNI 5739
35 93100001 PARAFUSO ¼” GAS
36 93101104 NIPLE 18X1,5 METR
37 16120757 SUPORTE IDRAULICO-MECC.DX
38 16120758 SUPORTE IDRAULICO-MECC.SX
39 16100620 EIXO COM FREIOS LABRADOR (5 mc)
40 16100633 EIXO COM FREIOS LABRADOR (7 mc)
42 90000083 PARAFUSO 10X60 8.8 UNI 5737
43 90000080 PARAFUSO 10X45 8.8 UNI 5737
44 1640002000 CABO Ø5X37X2970 G Ø13X1230
SISTEMA HIDRÁULICO-MECÂNICO 5 -7 mc

LABRADOR

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

LABRADOR

Enviado por

Direitos autorais:

Formatos disponíveis

Carro misturador distribuidor

Catálogo de Peças de Reposição

NORMAS A SEGUIR PARA O PEDIDO

 Modelo (1) e número de registro (2) da máquina:

 Capacidade da máquina em ml (7).

 Número de figura (3) e número de posição (4).

 Código (5) e descrição (6) das peças de reposição.

 Quantidade das peças pedidas.

ÓLEO HIDRÁULICO AGIP OSO 46

QUANTIDADES DOS LUBRIFICANTES:

- CONTÊINER CHASSI FRESA ..............................................................................................................FIG. 1

95 90808504 PORCA AUTO-BLOQUEADORA M10

Você também pode gostar
