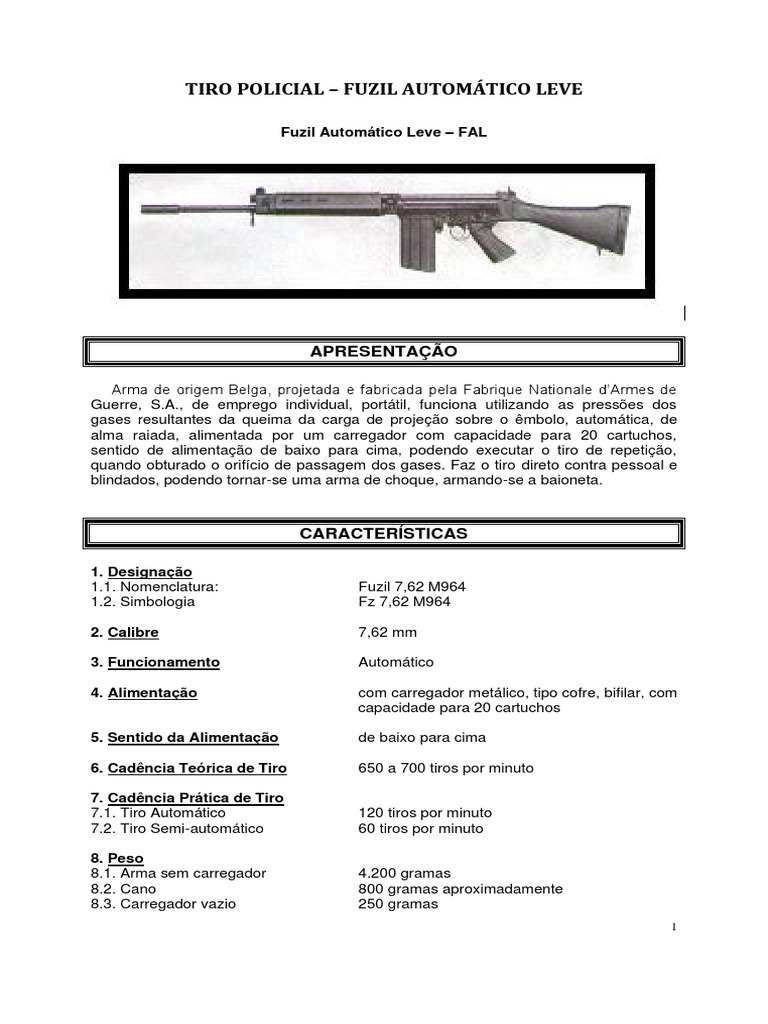

APRESENTAÇÃO
CARACTERÍSTICAS
1. Designação
1.1. Nomenclatura: Fuzil 7,62 M964
1.2. Simbologia Fz 7,62 M964
2. Calibre 7,62 mm
3. Funcionamento Automático
8. Peso
8.1. Arma sem carregador 4.200 gramas
8.2. Cano 800 gramas aproximadamente
8.3. Carregador vazio 250 gramas
1
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
9. Comprimento
9.1. Arma 110 cm
9.2. Cano 533 mm
9.3. Baioneta 290 mm
10. Raiamento
10.1. Número de raias 4
10.2. Sentido da esquerda para a direita
10.3. Passo 305 mm
11. Refrigeração a ar
13. Munição
13.1. Cartucho
- Ordinário (A) Car 7,62 – NATO
- Perfurante Car 7,62 Pf – NATO
- Traçante Car 7,62 Tr – NATO
- Perfurante – Incendiário Car 7,62 PfI – NATO
- Para lançamento de granada (C) Car 7,62 Lç – NATO
- Festim (B) Car 7,62 Ft – NATO – Blank Star
- Manejo Car 7,62 Ma - NATO
13.2. Granada
- Antipessoal cor havana – cinta adesiva de segurança de
cor vermelha
- Anticarro cor amarela – ogiva verde oliva – cinta de
segurança de cor branca
- Incendiária cor cinza
- Exercício cor preta
2
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
FUNCIONAMENTO
Para disparar a arma, colocar o registro de tiro e de segurança, seja na posição “R”,
para o tiro semi-automático, seja na posição “A”, para o tiro automático.
3
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
No tiro automático é o disparador que libera o martelo e assim permite que o tiro
seja automático; neste caso, depois do primeiro disparo de cada rajada, o gatilho
intermediário não atua mais sobre o disparador. No tiro semi-automático o martelo,
liberado anteriormente pelo disparador, é finalmente, solto pelo gatilho intermediário.
Para execução do tiro seguinte, o mecanismo de disparo exige que o gatilho seja solto
e novamente comprimido.
a) A posição alta “S”, na qual a arma está travada; com efeito, nesta posição,
comprimido o gatilho, a cauda deste vem bater na parte cheia do corpo do registro de
tiro e de segurança, não permitindo atingir o gatilho intermediário; permanecendo este
imóvel, o tiro é impossível.
b) A posição anterior “A”, na qual o mecanismo está pronto para o tiro automático; a
cauda do gatilho encontra-se em frente a um rebaixo profundo existente no corpo do
4
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
registro de tiro e de segurança, de modo que a ação sobre o gatilho provoca, por meio
do seu ressalto, o giro do gatilho intermediário, cujo dente anterior se desprende do
entalhe de armar do martelo; a percussão é realizada. Além disso, a amplitude do giro
é tal que o martelo não fica mais retido, a não ser pelo disparador, enquanto não se
solta o gatilho; como a percussão depende do disparador, este liberará o martelo em
cada fechamento, após o trancamento completo; o tiro é automático.
c) A posição posterior “R”, na qual o mecanismo está pronto para o tiro semi-
automático; a cauda do gatilho encontra-se em frente a um rebaixo menos
pronunciado do que na posição “A”, de tal modo que, ao comprimir o gatilho, provoca-
se um giro de menor amplitude do gatilho intermediário e tal que, depois do primeiro
disparo, o martelo venha a ficar preso pelo gatilho intermediário. Isto se dá porque o
dente posterior do gatilho intermediário, ao perder o apoio do ressalto do gatilho, cai no
rebaixo do mesmo, fazendo que se eleve o dente anterior do gatilho intermediário,
para ficar em condições de prender o martelo em (C1). Assim, o disparo de um
segundo cartucho não é mais possível, se o gatilho continuar comprimido. Dever-se-á
deixar de comprimir o gatilho para continuar o tiro. Ao soltar o gatilho, o martelo,
acionado por sua mola, gira ligeiramente e, como se encontra ainda em contato com o
gatilho intermediário, empurra este para a retaguarda, de tal modo que o dente
posterior (B2) do gatilho intermediário vem se colocar sobre o ressalto (A2) do gatilho;
uma pressão sobre este provoca o segundo disparo e, assim, sucessivamente.
5
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
5. RETÉM DO FERROLHO
Par prosseguir o tiro, introduzir um novo carregador e atuar sobre a asa do retém
do ferrolho, para liberar o ferrolho, que vai à frente.
6
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
b. Retirar o carregador;
7
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
O Fuzil 7,62 mm, M964 é equipado com um reforçador para o tiro de festim que se
aparafusa na parte anterior do quebra-chamas.
A rotação do anel regulador de gases para a direita (no sentido da rotação dos
ponteiros de um relógio) tem por fim reduzir o orifício de escapamento de gases e,
portanto, aumentar o volume de gases destinado a atuar sobre a cabeça do êmbolo.
A rotação do anel regulador de gases para a esquerda (no sentido ao dos ponteiros
de um relógio), produz um efeito oposto: o aumento do escapamento e a diminuição do
volume de gases que atua sobre a cabeça do êmbolo.
c. Operações
8
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
1ª Operação – após aparafusar o anel regulador de gases, até que venha bater no
alojamento do obturador do cilindro dos gases, desaparafusar o anel, uma volta
completa, de modo que apareça o número 7 do anel, na altura do orifício de
escapamento.
Observações:
- Na falta da chave especial de regulação, a regulação pode ser feita com o auxílio
da ponta do projétil de um cartucho, ou ainda com a mão;
- Para cada arma, a regulação dos gases foi feita na fábrica, antes da entrega;
- Em princípio, o atirador não deve modificar a regulação dos gases; esta operação
só deverá ser realizada na presença do mecânico de armamento leve, ou de um
elemento graduado;
9
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
- A força com que é ejetado um estojo constitui um indício precioso que, na prática,
permite verificar a regulação dos gases;
10
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
ponto médio dos impactos estiver situado à esquerda do ponto visado, a alça deve ser
deslocada da esquerda para a direita.
O deslocamento de 1 entalhe do parafuso de correção do desvio de alça,
corresponde a uma variação média em direção, do ponto médio dos impactos, de 1
cm., à distância de 100 m.
(2) Os ocasionados por uma deficiência mecânica acidental da arma. Estes são
menos freqüentes. Um incidente em que o mecanismo não retorne à sua posição à
frente (a menos que se trate de carregador vazio), será eliminado, geralmente,
executando uma “ação imediata” rápida e sem investigar a causa do mesmo.
11
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
FALHA NO gases.
RETÉM DO DO
2) Retém do ferrolho. 2) Limpar a arma sujo.
FERROLHO 3) Carregador defeituoso. 3) Examinar, limpar ou
substituir o car regador
após participar ao su
perior imediato.
(2) Dar dois golpes de segurança para assegurar-se de que a câmara está
desimpedida;
(1) Empurrar para cima, tanto quanto possível, a chaveta do trinco da armação,
situada do lado esquerdo da armação; ao mesmo tempo, pressionar, para baixo, com
a mão esquerda, o conjunto cano - caixa da culatra, que girará em torno do eixo da
armação. A arma estará assim em condições de ser desmontada.
13
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
14
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
(5) Retirar o percussor. Por meio duma pressão na parte posterior do percussor,
tirar o pino deste; se o pino não cair, usar a ponta de um projetil ou um toca-pino.
15
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
Uma vez removido o pino, o percussor sairá do alojamento sob a ação de sua mola.
16
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
- Girar a alça até que o eixo retém do obturador do cilindro de gases venha chocar-
se com o cano; com auxílio do polegar da mão esquerda comprimir o eixo – retém do
obturador e ao mesmo tempo forçá-lo de encontro ao cano, completando ¼ de volta; o
obturador do cilindro de gases sairá impulsionado pela pressão da mola do êmbolo.
17
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
Observações:
SG 550 Sniper
18
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
Calibre 5,56 x 45 mm
Capacidade 5 / 20 / 30 tiros
Altura 285 mm
19
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
Calibre 5,56 x 45 mm
Ação Fuzil de assalto semi-automático ou automático
Capacidade 20/30 tiros
Comprimento do cano 363 mm
Peso 3400 gramas
Miras Luneta Telescópica
Coronha Plástico de alta resistência
STEYR AUG
Calibre 5,56 x 45 mm
Ação Fuzil de assalto semi-automático ou automático
Capacidade 30/42 tiros
Comprimento do cano 30", 27" e 24"
Peso 3570 gramas
Miras Luneta Telescópica
Coronha Sintética
Observação Seletor para intermitente e rajada no gatilho
20
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
LR 300
Calibre .223
Peso 7 libras
Coronha Retrátil
21
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
AR 15 / M-16
AR 15 / M 16 + M203
Calibre 5,56 x 45 mm
Miras Ajustáveis
22
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
Coronha Retrátil
AK - 47
Calibre 7,62 x 39 mm
Ação Fuzil de assalto automático ou semi-automático
Capacidade 30 tiros
Comprimento do cano 16.34"
Peso 4800 gramas
Miras Ajustáveis
Cadência de tiro 600 tiros por minuto
Coronha Madeira ou retrátil
23
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
G 41 – 5,56 mm – H&K
G3 – 7,62 mm – H&K
FAMAS – 5,56 mm
24
TIRO POLICIAL – FUZIL AUTOMÁTICO LEVE
25
