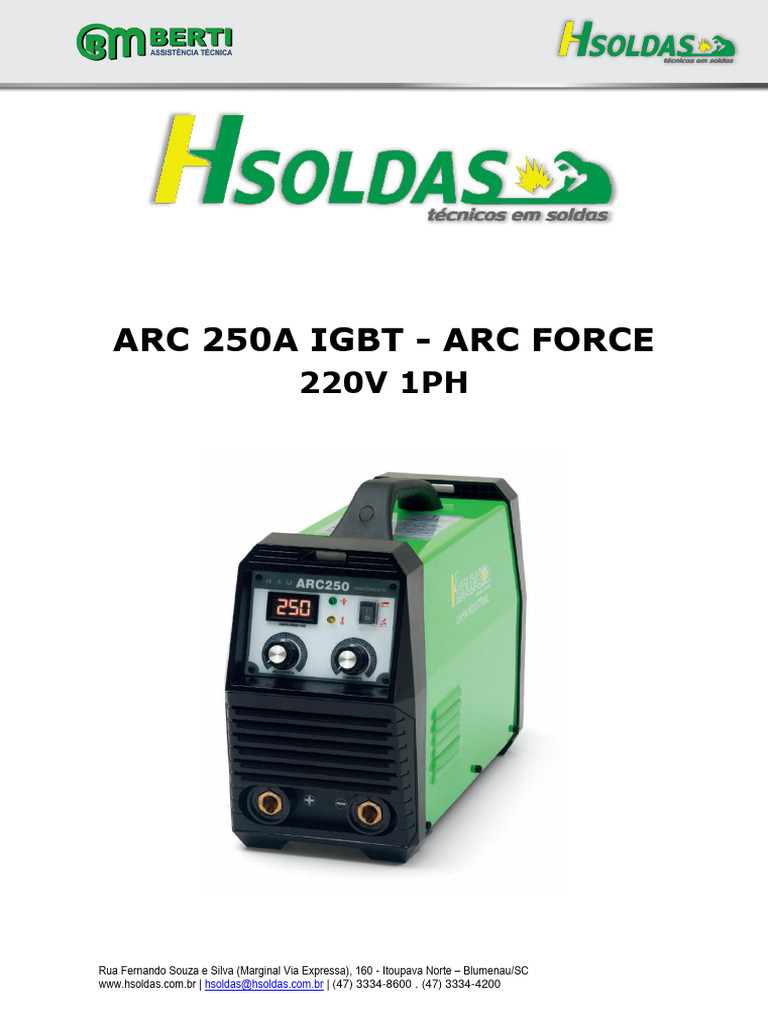

ARC 250A IGBT - ARC FORCE

220V 1PH

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 VISTA FRONTAL

Posição Código Descrição

1 7452 HANDLER – PEGADOR PLÁSTICO

2 2702 DISPLAY DIGITAL

3 1382 POTENCIÔMETRO ARC FORCE - 10K

4 7453 TAMPA PLÁSTICA FRONTAL (SEM GRADE)

4A 7550 GRADE FRONTAL

5 7455 TAMPA METÁLICA

CHAVE SELETORA MMA/TIG

6 4970
KCD1-102 3 PINOS/2 POSIÇÕES

7 1382 POTENCIÔMETRO REGULAGEM DE CORRENTE – 10K

7A 4907 KNOB
CONECTOR DE ENGATE RÁPIDO FÊMEA 13mm
8 5584
(MÁQUINA)
CONECTOR DE ENGATE RÁPIDO MACHO 13mm
8 5583
(CABO)

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 VISTA TRASEIRA

Posição Código Descrição

9 7454 TAMPA PLÁSTICA TRASEIRA

10 3049 CHAVE LIGA/DESLIGA

11 2145 GRADE METÁLICA DO VENTILADOR

12 357 VENTILADOR 220V 120X120X38mm

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 VISTA LATERAL

Posição Código Descrição

13 6912 SENSOR DE TEMPERATURA KSD301

14 5056 ISOLANTE DO IGBT 45mm x 95mm

15 7483 PLACA POTÊNCIA E CONTROLE PAA04B-01-T0(01)

16 1326 PONTE RETIFICADORA MONOFÁSICA S35VB100

17 6349 PLACA FONTE HZ-170-A4(02)

18 6348 PLACA RETIFICAÇÃO E SAÍDA HD-182-A5(01)

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 CARACTERÍSTICAS TÉCNICAS
ARC 250A IGBT MMA
Tensão da rede 220V 50/60Hz
Tensão de saída a vazio 65VDC
Corrente primária I máx 49A
Corrente primária I eff 14,9A
Faixa de tensão/corrente 21V/25A - 29,2V/230A
100% do fator de trabalho 230A
Fator de potência 0,73
Classe de proteção IP21S
Potência máxima 11 kVA

NOMENCLATURA DE SINAIS
Numeração Sinal Descrição

Este sinal é gerado e controlado pela placa de

Sinal de Disparo controle e enviado para a placa drive.Este sinal
Sinal 1
dos IGBTs é medido com osciloscópio na placa de
controle.

Este sinal vem da placa de controle, entra 1

sinal na placa drive e saem 4 sinais idênticos,
Sinal do drive dos porém com uma corrente para o disparo maior.
Sinal 2
IGBTs Este sinal é medido na saída da placa drive e
nos pinos das extremidades de cada IGBT ou
MOSFET.

Este é o sinal de inversão que os IGBTs

produzem, ou seja, transformando uma tensão
contínua em uma tensão alternada, alternando
Sinal 3 Sinal dos IGBTs entre positivo e negativo.
(Senóide quadrada).
Este sinal é medido na entrada do
Transformador Principal.

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
PONTOS DE MEDIÇÃO COM OSCILOSCÓPIO

Ponto de Medição Forma de Onda

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 PONTOS DE MEDIÇÃO COM MULTÍMETRO
Ponto de Medição Tensão

Com o Multímetro, medir neste

ponto a tensão de 25VDC que a
fonte chaveada da placa de potência
fornece para a placa fonte.

Com o Multímetro, medir neste

ponto a tensão de 310VDC
aproximadamente.

Regulagens placa:
W1- Corrente Máxima Real
W2- Corrente Máxima Display
W3- Corrente Mínima Display
W4- Corrente Mínima Real
Fazer a regulagem do display digital
para um ajuste de corrente de 25 a
250 Amperes.
Fazer regulagem de corrente real na
saída da máquina de 25A a 230A.

Tensão de saída da máquina ligada

a vazio: 65VDC aproximadamente

Rua Fernando Souza e Silva (Marginal Via Expressa), 160 - Itoupava Norte – Blumenau/SC
www.hsoldas.com.br | hsoldas@hsoldas.com.br | (47) 3334-8600 . (47) 3334-4200
 DIAGRAMA ELETRÔNICO

DEFEITOS E SOLUÇÕES
Item Característica Solução
Verificar alimentação de energia da
máquina: tensão da rede, integridade do
plugue, cabo alimentação, chave L/D.
1 Máquina não liga. Com um multímetro, verificar a tensão de
25VDC que a fonte chaveada da placa de
potência fornece para a placa fonte.
Substituir a placa de controle e potência
PAA04B-01-T0(01).
Verificar a chave L/D.
Máquina não desliga pela Checar se os relês da placa fonte estão
2
chave liga/desliga. colados, substituir a placa fonte
HZ-170-A4(02).
3 Não regula corrente. Verificar o potenciômetro.

Display fica variando a

Checar os fios do conector do display.
4 corrente, mas em solda
Substituir o display.
está normal.

Estouraram os IGBTs da Substituir a placa de controle e potência

5
máquina. PAA04B-01-T0(01).

Máquina liga, porém não Medir o sinal 1 com Osciloscópio para

6
tem tensão de saída. verificar a placa eletrônica de controle.

Queimou a fonte chaveada

Checar o conector de alimentação do
7 do ventilador ou queimou o
ventilador. Substituir o ventilador.
ventilador 24VDC
