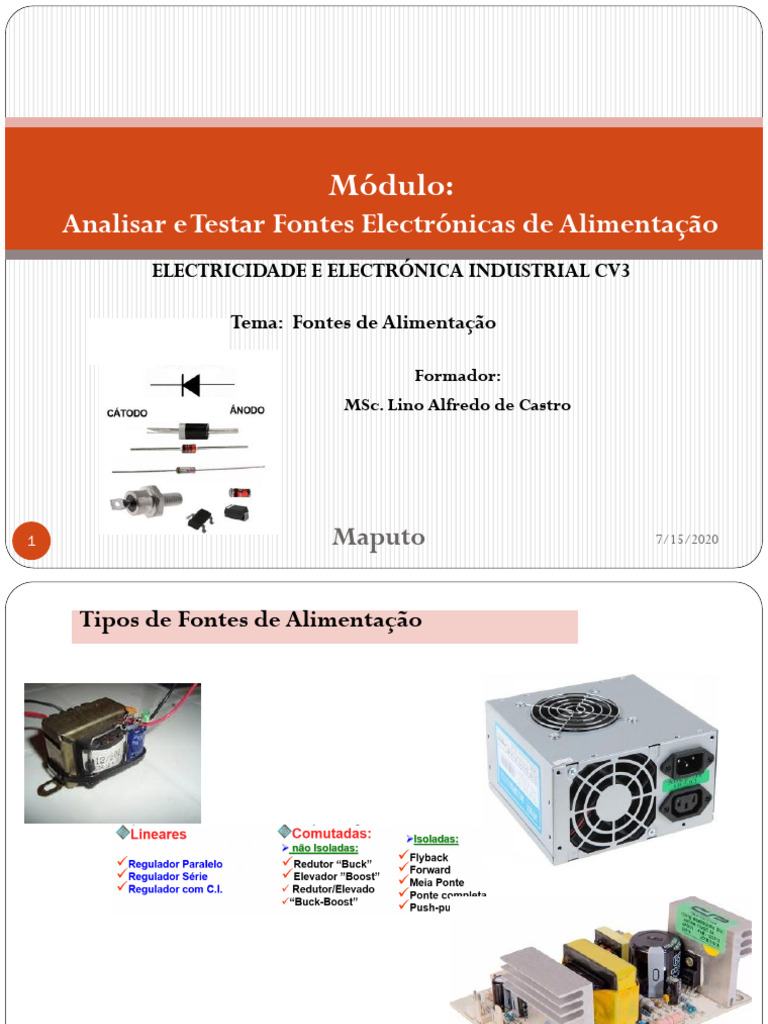

Módulo:

Analisar e Testar Fontes Electrónicas de Alimentação

ELECTRICIDADE E ELECTRÓNICA INDUSTRIAL CV3

Tema: Fontes de Alimentação

Formador:
MSc. Lino Alfredo de Castro

1 Maputo 7/15/2020
 Tipos de Fontes de Alimentação

2 7/15/2020
 Partes de Uma Fonte Linear

Protecção- protege a fonte de alimentação contra de sobrelevações de tensão na rede ou de

sobrecargas.

Rectificação- destina-se a converter a onda sinusoidal (AC), numa onda unidirecional

pulsante.
Filtro-permite que a componente contínua chegue á carga livre de flutuações, isto é, elimina a
componente alternada.

Regulador- garante mais estabilidade na tensão de saída.

3 7/15/2020
 Rectificacadores

Rectificação-processo conversão da onda sinusoidal (AC), numa onda unidirecional

pulsante. Abaixo temos um Rectificador de Meia-Onda:
-Os semiciclos negativos são eliminados, pois no instante que passam o díodo fica
inversamente polarizado.

-Nos meios ciclos positivos o díodo está polarizado directamente, comporta-se como um curto-
circuito, e a corrente flui sem restrições no díodo

Sinal de Entrada Sinal de Saída

5 7/15/2020
 Equações Para Rectificador de MeiaOnda
Valor Eficaz da Tensão

Valor Médio da Tensão (díodo ideal)

Emissor

Factor de Ripple (r) - mede a percentagem de AC na tensão rectificada (pulsante) .

𝑓𝐹 - Factor de Forma

𝑉𝑝𝑘 - Tensão de Pico

6 7/15/2020
 Onda Completa de 2 Díodos
Trata-se de um rectificador de onda completa e o funcionamento deste rectificador ocorre de seguinte
modo:
Primeiro: durante o semiciclo positivo, o díodo D1 conduz e passa este semiciclo para a carga,
equanto D2 está em bloqueio, e não passa corrente pela parte inferior do circuito.

Segundo: quando o sinal de entrada se inverte, a corrente circula pelo díodo D2, enquanto D1 está em
bloqueio e a carga recebe a corrente que circula pelo D2.

Nisto a parte negativa (D2) passa a ser positiva e para reduzir ondulação da tensão (ripple), utiliza-se o
filtro (a capacitor, RC,LC, etc).

7 7/15/2020
 Rectificador Ponte
Trata-se de um rectificador de onda completa , composto por 4 díodo em ponte (de
Greatz) o seu funcionamento ocorre de seguinte modo:

Primeiro: durante o semiciclo positivo, os díodos D2 e D4 conduzem por estarem

directamente polarizado e passa este semiciclo para a carga, enquanto os díodos D1 e D3
entram em bloqueio por estarem inversamente polarizados.

Segundo: quando a tensão de entrada está no semiciclo negativo , os díodos D1 e D3

conduzem por estarem directamente polarizado e passa este semiciclo para a carga,
enquanto o diodo D2 e D4 entram em bloqueio por estarem inversamente polarizados.

8 7/15/2020
 Equações Para Rectificador de Onda Completa

Valor Eficaz da Tensão

Valor Médio da Tensão

Emissor

Factor de Ripple (r) - mede a percentagem de AC na tensão rectificada (pulsante) .

𝑓𝐹 - Factor de Forma

𝑉𝑝𝑘 - Tensão de Pico

O sinal rectificado tem frequência dupla do sinal da entrada AC

9 7/15/2020
 Regulador a Transitor e Zener
REGULADOR SÉRIE

O regulador série é um circuito que utiliza o regulador paralelo simples acrescentando a

este um transístor de passagem com o objetivo de alimentar cargas de potências maiores
(de 1 a 50W). O circuito do regulador série é apresentado abaixo:

10 7/15/2020
 Regulador Com Tensão de Saida Variável
O LM317 é um regulador de tensão linear positivo ajustável popular. Foi desenhado por Bob Dobkin
em 1976. A tensão é de 1,25V e a máxima é de 35V (necessário dissipador)

11 7/15/2020
 Actividades

Parte 1
1.Indique os componentes eletrónicos que fazem parte da etapa de Proteção numa fonte linear.
2. Quais são as vantagens de um filtro LC em relação ao filtro RC numa fonte de alimentação?
3. Que dispositivos eletrónicos são utilizados na etapa de rectificação?
4. Que dispositivos eletrónicos são utilizados na etapa de regulação?

Parte 2
1. Determine a corrente I no circuito ao lado
2. No circuito abaixo, determine 𝐼𝑅𝑆 , 𝑉𝐶𝐸 , 𝑉0 e 𝐼0

12 7/15/2020
 Referências Bibliográficas
MALVINO, Albert Paul. Eletrônica -Vol. 1 e 2. 4ª ed. São Paulo: Pearson.
MARQUES, Angelo Eduardo B.; CRUZ, Eduardo Cesar A.; CHOUERI JÚNIOR, Salomão.
Dispositivos Semicondutores: Diodos e Transistores - Estude e Use. 12ª ed. São Paulo: Érica. 408 p.
https://www.electronica-pt.com/tipos-diodos
www.professorpetry.com.br

13 7/15/2020
