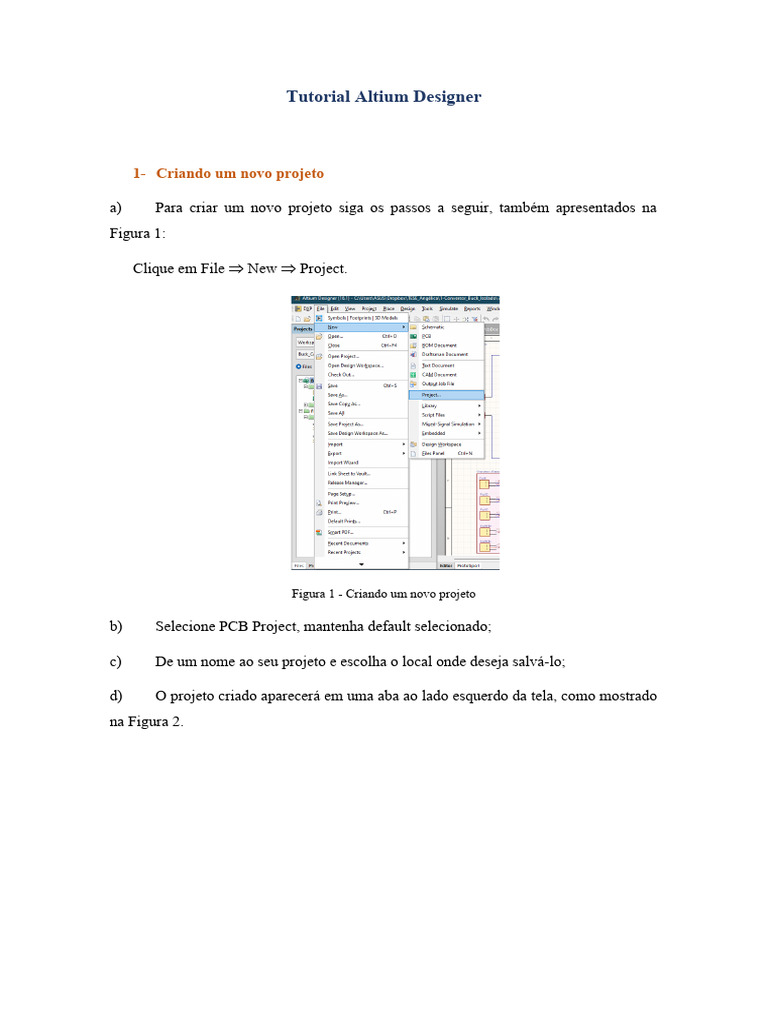

Tutorial Altium Designer

1- Criando um novo projeto

a) Para criar um novo projeto siga os passos a seguir, também apresentados na

Figura 1:

Clique em File  New  Project.

Figura 1 - Criando um novo projeto

b) Selecione PCB Project, mantenha default selecionado;

c) De um nome ao seu projeto e escolha o local onde deseja salvá-lo;

d) O projeto criado aparecerá em uma aba ao lado esquerdo da tela, como mostrado
na Figura 2.
 Figura 2 - Localização do novo projeto na página.

e) Salve o projeto. Para salvar o projeto clique com o botão direito do mouse sobre
o nome do projeto, abrirá uma aba, como apresentado na Figura 3, clique em Save
Project.

Figura 3 - Salvando o projeto.

f) Adicione um arquivo de esquemático ao projeto, nesse arquivo será desenhado o
esquemático do projeto que dará origem a placa de circuito impresso. Para adicionar o
esquemático clique com o botão direito do mouse sobre nome do projeto e selecione
Add New to Project e escolha Schematic (ver Figura 4).

g) Adicione um arquivo de placa de circuito impresso (PCB), esse arquivo será

veiculado ao esquemático criado anteriormente. Para adicionar o esquemático clique
com o botão direito do mouse sobre nome do projeto e selecione Add New to Project e
escolha PCB (ver Figura 4).

Figura 4 - Adicionando os arquivos de esquemático e placa de circuito impresso ao projeto.

h) Se desejar de um nome ao arquivo de esquemático e de PCB;

i) Salve o projeto novamente.

2- Criando um esquemático
a) Selecione os componentes desejados. No lado direito da página clique em
Libraries digite o nome do componente desejado, como mostrado na (para o
exemplo estamos procurando capacitores), clique com o botão esquerdo do
mouse sobre o componente desejado e arraste para o esquemático.
 Figura 5 - Inserindo componentes no esquemático.

b) Para girar os componentes pressione a tecla space.

c) Para conectar os componentes use a ferramenta Place Wire localizada na parte
superior da página.
 Figura 6 - Ferramenta Place Wire.

d) Para renomear um componente de dois cliques sobre ele, a tela apresentada na

Figura 7 aparecerá, substitua o nome em Designator.

Figura 7 - Nomeando um componente.

3- Importando os componentes do esquemático para o arquivo de PCB

a) Certifique-se que seu projeto foi salvo;
b) Siga os seguintes passos: clique em Design e selecione Update PCB
DocumentNome_do_documento.
 Figura 8 - Importando os componentes do esquemático para o arquivo de PCB.

c) A seguinte tela aparecerá:

Figura 9 - Importando os componentes do esquemático para o arquivo de PCB.

d) Clique em Valide Changes e depois em Executar Changes, pronto, seus

componentes foram importados para a placa de circuito impresso.
Link do vídeo referente: https://www.youtube.com/watch?
v=_doh2piUPNc&list=PLdY3427ets07191Yu1B5OoIPfdCic4e59&index=3&ab
_channel=RJSCHANNEL

4- Dimensional e Roteamento de PCB

a) Inicialmente todos os componentes estarão sobre uma área vermelha, assim
o primeiro passo é definir área física da placa, para isso iremos selecionar a
linha mecânica keep-out, como mostrado na Figura 10.

Figura 10 - Linha Keep-Out.

b) Selecione a ferramenta line, como mostrado na Figura 11.

Figura 11 - Ferramenta Line.

c) Com a ferramenta line desenhe os limites de sua PCB, como mostrado na

Figura 12.
 Figura 12 - Limites da placa definidos com a ferramenta line.

Observações:
 Caso a unidade de medida não esteja em milímetros, clique a tecla que para
trocar a unidade de medida;
 Para ajustar o tamanho do grid pressione a tecla G.

d) Selecione um ponto de origem em sua placa. Clique em Edit  Origin 

Set e escolha o ponto de origem de sua placa clicando no local que deseja as
coordenadas [0 0 ].
 Figura 13 - Definindo o ponto de origem da placa.

e) Para definir a área da placa:

 Selecione cada uma das linhas mantendo a tecla shift selecionada;
 Clique em Design  Board Shape  Define from selected objects

Figura 14 - Definindo a área da placa.

f) Adeque a caixa vermelha escura ao tamanho da placa e posicione os

componentes.
g) Se desejar adicionar furos a sua PCB utilize a ferramenta Place Pad.
 Figura 15 - Ferramenta Place Pad.

h) Para configurar as dimensões do furo clique duas vezes sobre o mesmo, a

janela apresentada na Figura 16 deve aparecer e você pode inserir as
dimensões desejadas como indicado.
 A aba Sinze and Shape é referente a ilha para a solda, como
desejamos inserir um parafuso e não um componente, devemos zerar
X-Size e Y-Size. Em Hole Information  Hole Size define-se o
diâmetro do furo.

Figura 16 - Configurações para a ferramental Place Pad para realizar furos na PCB.

i) Para desenhar as trilhas na placa é utilizada a ferramenta Interactively Rout

Connection
j) Quando desejamos trabalhar com placa dupla face utilizamos as Layers Top
Layer e Bottom Layer que são selecionadas na parte inferior da tela. A Top
Layer desenha as trilhas na parte da frente da placa (onde ficam os
componentes) e a Bottom Layer desenha as trilhas na parte de trás da placa.
k) Para alterar a espessura da trilha posso clicar duas vezes sobre a mesma e
substituir o valor da espessura de linha.
l) Se desejo substituir a espessura de todas as trilhas:
 Seleciono a layer da trilha que desejo substituir e pressiono as teclas
shift + S, isolando assim as trilhas dessa layer, posso selecionar todas
as trilhas. Na parte inferior clique em PCB e então selecione PCB
Inspector, como mostrado na Figura 17.

Figura 17 - Comando para alterar a espessura de várias linhas.

m) No item Width insira a espessura desejada para as trilhas.

 Figura 18 - Ajustar a espessura das trilhas.

n) Se as trilhas ficarem verdes a regra de espessura das trilhas está sendo

violada, para corrigir clique em Design  Rules, a aba apresentada na
Figura 19 deve abrir, selecione Width e altere os valores de Preferred Width
e Max Width.

Figura 19 - Ajustando a regra de espessura de trilha.

 Link do vídeo referente:
https://www.youtube.com/watch?
v=or1UAFJnzVw&list=PLdY3427ets07191Yu1B5OoIPfdCic4e59&index=
3&ab_channel=RJSCHANNEL
Para mudar formado de placa:
https://www.youtube.com/watch?
v=vRzDdRA8mnI&list=PLdY3427ets07191Yu1B5OoIPfdCic4e59&index=4&ab_chan
nel=RJSCHANNEL

5- Desenhar componentes no Altium

6- Inserir modelo 3D de componentes

a) Criar uma biblioteca dos componentes usados na PCB:
 Design  Make PCB Library. O Altium criará uma biblioteca com
todos os footprints da PCB;
b) Baixar os modelos 3D ofertados pela mouser/digkey para os componentes;
c) Clicar no componente que desejo adicionar o modelo 3D (a lista de componentes
da biblioteca gerada ira aparecer na aba do lado esquerdo da tela) clicar em
Place  3D body, a seguinte aba ira abrir:
 Figura 20 - Carregando modelos 3D para os componentes.

d) Encontre o arquivo referente ao componente, o qual você baixou e o carregue;

e) Ajuste para que o footprint e o modelo 3D tenham a mesma localização.
