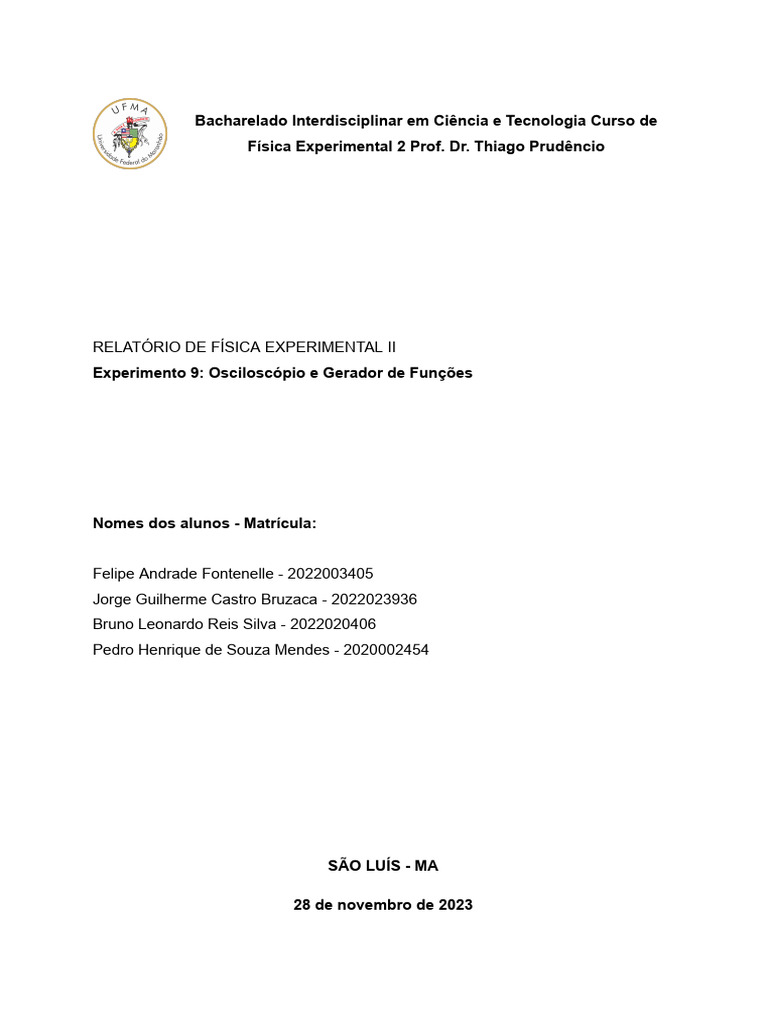

Bacharelado Interdisciplinar em Ciência e Tecnologia Curso de

Física Experimental 2 Prof. Dr. Thiago Prudêncio

RELATÓRIO DE FÍSICA EXPERIMENTAL II

Experimento 9: Osciloscópio e Gerador de Funções

Nomes dos alunos - Matrícula:

Felipe Andrade Fontenelle - 2022003405

Jorge Guilherme Castro Bruzaca - 2022023936
Bruno Leonardo Reis Silva - 2022020406
Pedro Henrique de Souza Mendes - 2020002454

SÃO LUÍS - MA

28 de novembro de 2023
0. Apresentação

É um privilégio apresentar os quatro jovens pesquisadores que colaboraram neste

relatório sobre o experimento envolvendo o osciloscópio e o gerador de funções
provenientes da respeitada Universidade Federal do Maranhão.

Jorge Guilherme C. Bruzaca: Estudante do curso BICT, com propósito de se formar

na área de Engenharia da Computação.

Felipe Andrade Fontenelle: Estudante do curso BICT, com propósito de se formar na

área de Engenharia Civil.

Bruno Leonardo Reis Silva: Estudante do curso BICT, com propósito de se formar
na área de Engenharia da Computação.

Pedro Henrique de Souza Mendes: Estudante do curso BICT, com propósito de se

formar na área de Engenharia Civil.

A Universidade Federal do Maranhão valoriza a dedicação desses jovens e sua

contribuição para o avanço do conhecimento, ao mesmo tempo que cultiva um
ambiente propício ao desenvolvimento de futuros líderes em ciência e tecnologia.

1. Introdução

Os osciloscópios e geradores de funções são instrumentos fundamentais nos

laboratórios de eletrônica, desempenhando papéis complementares na análise e
geração de sinais elétricos. O osciloscópio é um dispositivo de medição que exibe
gráficos bidimensionais dos sinais elétricos, representando a intensidade do sinal no
eixo vertical e o tempo no eixo horizontal. Utilizado para visualizar formas de onda,
frequência, amplitude e outros parâmetros, é essencial na identificação de defeitos
em equipamentos eletrônicos e na verificação de novos circuitos.

As pontas de prova do osciloscópio permitem multiplicar ou atenuar o sinal de

entrada, ajustando-se tanto no osciloscópio quanto nas próprias pontas para obter a
leitura correta. Além disso, os osciloscópios de traço duplo são indispensáveis na
análise de circuitos digitais, enquanto os osciloscópios com armazenamento são
úteis para capturar eventos eletrônicos raros.
 Por outro lado, os geradores de funções são dispositivos destinados à geração
de sinais elétricos com diferentes formas de onda, frequências e amplitudes.
Essenciais para testes em equipamentos eletrônicos, esses geradores produzem
sinais senoidais, triangulares, quadrados e dente-de-serra, com a capacidade de
variar frequências e amplitudes. Alguns modelos, como os da RIGOL, podem
alcançar frequências impressionantes de até 350MHz, oferecendo uma ampla gama
de possibilidades para criação de sinais personalizados. Importante destacar a
função dos geradores de funções em conjunto com os osciloscópios, permitindo
verificar as formas de onda geradas e analisar seus parâmetros. A tensão de pico a
pico, a capacidade de alterar sinais de tensão alternada e a impedância de saída
são características cruciais desses dispositivos, influenciando diretamente na
criação e na compatibilidade dos sinais gerados com os circuitos a serem testados
ou analisados. A relação entre osciloscópios e geradores de funções é simbiótica
nos laboratórios eletrônicos. Enquanto o osciloscópio visualiza e analisa os sinais
elétricos, o gerador de funções fornece os sinais necessários para os testes e
verificações. Esta conexão permite não apenas a geração de sinais precisos para
análise, mas também a verificação instantânea das formas de onda geradas,
assegurando que correspondam aos parâmetros desejados. Combinando suas
capacidades, esses instrumentos garantem uma abordagem abrangente na análise
e no desenvolvimento de circuitos eletrônicos.

2. Metodologia

2.1 Instrumentos Utilizados:

1 Gerador de Funções – Voltagem Alternada

1- Osciloscópio

1- Placa de Circuitos

1- Fonte de Corrente Alternada da Placa de Circuitos

Fios Conectores

Equipamentos auxiliares de suporte

1-Filmadora

1- Máquina Fotográfica

2.2 Procedimento Experimental:

1. Inicializamos ajustando o osciloscópio para medir o sinal triangular gerado pelo

gerador de funções, mantendo a amplitude de voltagem em 2,5 V e a frequência em
200 Hz.

2. Registramos as escalas de voltagem e tempo no osciloscópio, garantindo uma

visualização adequada da forma da onda.

3. Medimos a voltagem pico a pico do sinal de onda, obtendo informações cruciais

sobre sua amplitude.

4. Com precisão, registramos o período de oscilação e a frequência do sinal de

onda, fornecendo dados fundamentais para a análise do comportamento temporal.

5. Reproduzimos os passos 2, 3 e 4 ao ajustar o osciloscópio para medir o sinal

quadrado, mantendo a amplitude e frequência inalteradas.
6. Em uma segunda etapa, ajustamos o osciloscópio para medir o sinal triangular
com frequência elevada (200 kHz), mantendo a amplitude constante em 2,5 V.
Repetimos os passos 2, 3 e 4 para esta configuração.

7. Subsequentemente, ajustamos o osciloscópio para medir o sinal quadrado com a

mesma frequência elevada, reproduzindo os passos 2, 3 e 4 para esta condição.

8. Finalizamos o experimento documentando visualmente suas etapas por meio de

fotografias e vídeos, consolidando o registro e facilitando a análise dos resultados.

2.3 Coleta de Dados:

3.Tratamento de Dados e Resultados

1. . Calcula-se a covariância entre os conjuntos de voltagem pico a pico

medidas no osciloscópio e as frequências no gerador de funções.
Apresenta-se o resultado em tabela.
Para calcular a covariância entre dois conjuntos de dados, pode-se utilizar a
seguinte fórmula:
 Fórmula de Covariância.

Imagem 1.1

Onde:

● X e Y são os conjuntos de dados,

● n é o número de observações,
● Xi e Yi são as observações individuais nos conjuntos X e Y, respectivamente,
● X~(barra) e Y~(barra) são as médias dos conjuntos X e Y, respectivamente.

Com isso, para os experimentos nas ondas triangular e quadrada a 200 Hz no

gerador de funções, tem-se essas amostras utilizadas:

Tabela de Amostras em 200 Hz.

Imagem 1.2

Assim, a covariância foi de:

Tabela de Covariância em 200 Hz

Imagem 1.3

Já para os experimentos nas ondas triangular e quadrada a 200 KHz no gerador de

funções, tem-se essas amostras utilizadas:
 Tabela de Amostras em 200 kHz.

Imagem 1.4

Assim, a covariância foi de:

Tabela de Covariância em 200 kHz

Imagem 1.5

2. Calcula-se a razão entre a frequência do gerador de funções e a frequência

medida no osciloscópio para cada caso. Apresenta-se o resultado em tabela.

Primeiro paras os valores apresentados quando o gerador de funções apontava 200

Hz:
Tabela de razão entre frequências em 200 Hz

Imagem 2.1

Já para quando o gerador de funções apontava 200 kHz de frequência:

Tabela de razão entre frequências em 200 kHz

Imagem 2.2

3. Calcula-se o coeficiente de correlação de Pearson para cada conjunto de

dados de voltagem obtido em relação às medidas de período. Apresenta-se o
resultado em tabela.
Para os cálculos da Correlação de Pearson (r), utilizou-se a fórmula:

Fórmula de Correlação de Pearson.

Imagem 3.1

Onde:

● n é o número de observações,
● ∑ denota a somatório,
● X e Y são as variáveis de interesse,
● XY representa o produto dos valores correspondentes de X eY,
● X2 e Y2 representam os quadrados dos valores de X e Y.

Com isso, para os conjuntos obtidos quando o gerador apontava 200 Hz, têm-se:

Tabela de Correlação de Pearson em 200 Hz

Imagem 3.2

Já para os conjuntos obtidos quando o gerador apontava 200 kHz, têm-se:

Tabela de Correlação de Pearson em 200 kHz

Imagem 3.3
 4. Apresenta-se um gráfico da voltagem pico a pico vs frequência para o
conjunto de dados obtidos.
Para o conjunto de dados obtidos quando o gerador de funções apresentava 200 Hz
e 200 kHz juntos:

Gráfico Vpp x Frequência

Imagem 4.1
 5. Apresenta-se um gráfico da voltagem pico a pico vs período da onda para o
conjunto de dados obtidos.
Para o conjunto de dados obtidos quando o gerador de funções apresentava 200 Hz
e 200 kHz juntos:
Gráfico Vpp x Frequência

Imagem 5.1

6. Apresenta-se lado a lado a imagem gerada no osciloscópio dos sinais

quadrado e triangular e os respectivos sinais retificados por meia onda e
onda completa.
Sinais Quadrado e Triangular
 Imagem 6.1

7. Apresenta-se lado a lado figura gerada no osciloscópio com sinais triangular

e quadrado para cada frequência do gerador de funções.
 Sinais Quadrado e Triangular x Frequência

Imagem 7.1
8. Calcula-se a média ponderada dos dados obtidos para onda quadrada e
onda triangular para cada período obtido.
 Utiliza-se a fórmula de média ponderada para a resolução:

Fórmula de Média Ponderada

Imagem 8.1

Onde n é o número de observações, xi é o valor da observação i, e wi é o

peso atribuído à observação i.

​ Para a Onda Quadrada (Q):

● x1 = 4,96 ms ; faz-se w1 = 1
● x2 = 4,99 µs; faz-se w2 = 2
​
​ Para a Onda Triangular (T):
● x1 = 4,98 ms ; faz-se w1 = 1
● x2 = 4,98 µs; faz-se w2 = 2

Assim, têm-se:

- Xmédio_Triangular ≈ 1,660 ms
- Xmédio_Quadrada ≈ 1,655 ms

9. Calcula-se a média ponderada das médias de voltagem pico a pico para os

conjuntos de medida para onda quadrada e onda triangular.

Utiliza-se a mesma fórmula de média ponderada já apresentada. Então:

​
​ Para 200 Hz::
● Média das voltagens pico a pico (x1) = 5,20 V; faz-se w1 = 1.
​
 ​ Para 200 kHz::
● Média das voltagens pico a pico (x2) = 5,24 V; faz-se w2 =.2

Logo, têm-se:

- Média Ponderada ≈ 5,23 V

10. Calcula-se o chi-quadrado do conjunto de frequências geradas no gerador de

funções e os respectivo conjunto de frequências obtido no osciloscópio.

A partir da fórmula de chi-quadrado utilizado:

Fórmula de Chi-quadrado.

Imagem 10.1

Onde:

● Oi é a frequência observada,
● Ei é a frequência esperada,
● n é o número de categorias.

Têm-se para os conjuntos de dados obtidos quando a frequência do gerador

apontava 200 Hz:
=
​

Tabela de frequências esperadas e observadas em 200 Hz

 Imagem 10.2

A partir disso, o resultado foi de:

- χ2 = 0,001833

Já para os conjuntos de dados obtidos quando a frequência do gerador apontava

200 kHz:
Tabela de frequências esperadas e observadas em 200 kHz

Imagem 10.3

A partir disso, o resultado foi de:

- χ2 = 0,00770

4. Conclusão

Este estudo meticuloso foi concebido para desvendar a complexa relação entre a
frequência e a morfologia dos sinais triangular e quadrado. Aprofundando a análise
das grandezas temporais como amplitudes, períodos e frequências, não apenas
revelou-se a interdependência direta desses parâmetros, mas também proporcionou
uma compreensão refinada de como cada variação influencia não apenas a forma,
mas também a essência desses sinais. Este experimento não só ofereceu uma
perspectiva abrangente do comportamento oscilatório, reforçando os pilares
teóricos, mas também destacou a premente necessidade de medições altamente
precisas para uma interpretação abalizada dos fenômenos estudados. A meticulosa
documentação visual por meio de imagens e vídeos, para além de validar os
resultados, ergueu um alicerce sólido para pesquisas futuras e aplicabilidade prática
nos domínios da eletrônica e das ondas, enriquecendo o entendimento científico
desses fenômenos e suas aplicações potenciais.

5. Referência bibliográficas
https://pt.m.wikipedia.org/wiki/Gerador_de_fun%C3%A7%C3%B5es
https://www.canaldapeca.com.br/blog/osciloscopio-o-que-e-para-que-serve/
https://www.manualdaeletronica.com.br/o-que-e-um-gerador-de-funcao-para-que-ser
ve/
6. Apêndice, Vídeos e Fotografias.

APÊNDICE

Osciloscópio: Um osciloscópio é um instrumento eletrônico utilizado para visualizar

e analisar formas de onda elétrica. Ele exibe graficamente a variação de um sinal
elétrico ao longo do tempo, permitindo a observação da amplitude, frequência,
período e outras características desses sinais. Isso é feito por meio de um tubo de
raios catódicos (CRT) ou de tecnologias de tela digital, que mostram a forma de
onda como um gráfico em um plano cartesiano, com o eixo vertical representando a
voltagem e o eixo horizontal representando o tempo. É uma ferramenta fundamental
em áreas como eletrônica, engenharia, física e outras disciplinas relacionadas, pois
permite a análise detalhada de sinais elétricos em circuitos e sistemas.

Gerador de Funções – Voltagem Alternada: Um Gerador de Funções de

Voltagem Alternada é um dispositivo eletrônico utilizado para produzir sinais
elétricos periódicos, como ondas senoidais, quadradas, triangulares, entre outras
formas de onda, com voltagem variável ao longo do tempo. Ele é capaz de gerar
sinais de diferentes frequências, amplitudes e formas, sendo empregado em
experimentos científicos, testes de equipamentos eletrônicos e na educação para
demonstrar princípios básicos de eletricidade e eletrônica. Esses geradores são
fundamentais para fornecer sinais elétricos controlados e reproduzíveis em uma
ampla gama de aplicações experimentais e práticas.
Seguem, então, fotos para melhor elucidação dos métodos do experimento:

Fotos:

https://drive.google.com/drive/folders/1AUUhDy56vX_RPzyz9r1ctrU6-DpI0XnX
