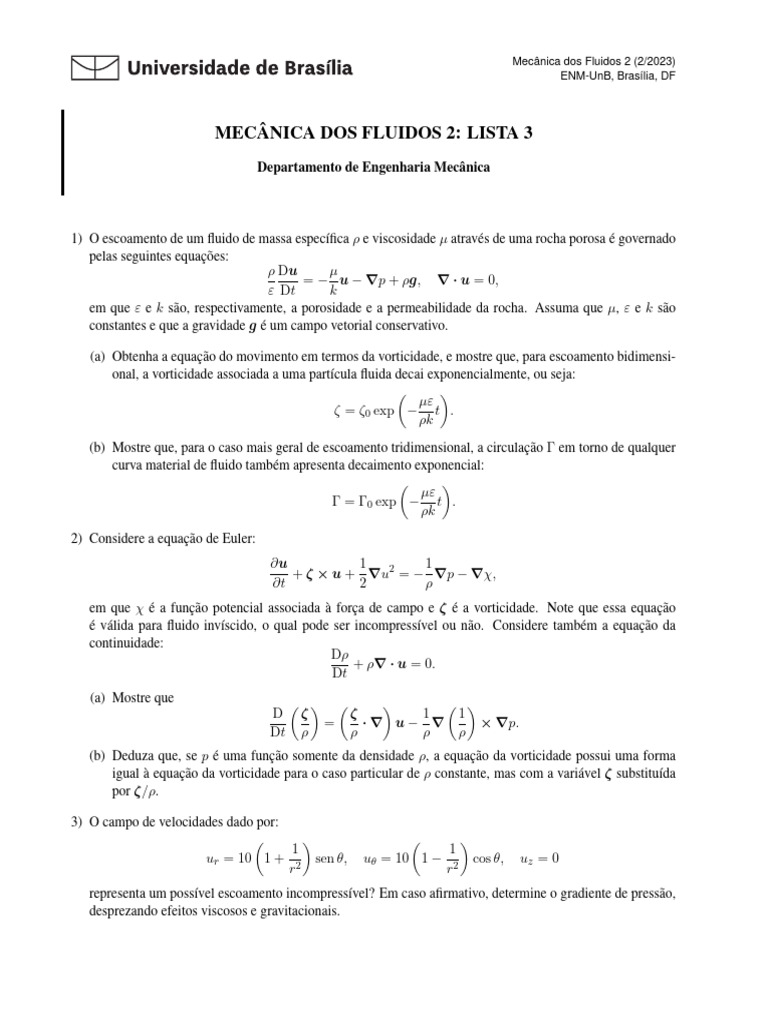

Mecânica dos Fluidos 2 (2/2023)

ENM-UnB, Brasília, DF

MECÂNICA DOS FLUIDOS 2: LISTA 3

Departamento de Engenharia Mecânica

1) O escoamento de um fluido de massa específica ρ e viscosidade µ através de uma rocha porosa é governado
pelas seguintes equações:
ρ Du µ
= − u − ∇p + ρg, ∇ · u = 0,
ε Dt k
em que ε e k são, respectivamente, a porosidade e a permeabilidade da rocha. Assuma que µ, ε e k são
constantes e que a gravidade g é um campo vetorial conservativo.

(a) Obtenha a equação do movimento em termos da vorticidade, e mostre que, para escoamento bidimensi-
onal, a vorticidade associada a uma partícula fluida decai exponencialmente, ou seja:
( )
µε
ζ = ζ0 exp − t .
ρk
(b) Mostre que, para o caso mais geral de escoamento tridimensional, a circulação Γ em torno de qualquer
curva material de fluido também apresenta decaimento exponencial:
( )
µε
Γ = Γ0 exp − t .
ρk
2) Considere a equação de Euler:
∂u 1 1
+ ζ × u + ∇u2 = − ∇p − ∇χ,
∂t 2 ρ
em que χ é a função potencial associada à força de campo e ζ é a vorticidade. Note que essa equação
é válida para fluido invíscido, o qual pode ser incompressível ou não. Considere também a equação da
continuidade:
Dρ
+ ρ∇ · u = 0.
Dt
(a) Mostre que ( ) ( ) ( )
D ζ ζ 1 1
= ·∇ u− ∇ × ∇p.
Dt ρ ρ ρ ρ
(b) Deduza que, se p é uma função somente da densidade ρ, a equação da vorticidade possui uma forma
igual à equação da vorticidade para o caso particular de ρ constante, mas com a variável ζ substituída
por ζ/ρ.

3) O campo de velocidades dado por:

( ) ( )
1 1
ur = 10 1 + 2 sen θ, uθ = 10 1 − 2 cos θ, uz = 0
r r
representa um possível escoamento incompressível? Em caso afirmativo, determine o gradiente de pressão,
desprezando efeitos viscosos e gravitacionais.
 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

4) Considere o escoamento:
{ [ ] [ ]}
−αt/2 Ω αt Ω αt
x=e X cos (e − 1) − Y sen (e − 1) ,
α α
{ [ ] [ ]}
−αt/2 Ω αt Ω αt
y=e Y cos (e − 1) + X sen (e − 1) ,
α α
αt
z = Ze ,

em que t denota o tempo e (x, y, z) a posição das partículas fluidas que em t = 0 estavam em (X, Y, Z).

(a) Mostre que: ( )

1 1
u = − αx − Ωye , − αy + Ωxe , αz
αt αt
2 2
e
ζ = (0, 0, 2Ωeαt ).

(b) Verifique se a equação da vorticidade para um fluido invíscido,

Dζ
= (ζ · ∇)u,
Dt
é satisfeita.

5) Um campo de velocidade bidimensional é dado por

α α
ur = cos θ, uθ = senθ,
r2 r2
em que α é uma constante não nula e r ̸= 0. Esse campo satisfaz a equação da continuidade incompressível?
Usando a equação de Euler, determine a distribuição de pressão associada a esse campo de velocidade.

6) O campo de velocidade para um dado escoamento permanente incompressível e invíscido é dado por:
πx πz πx πz
u = U cos cos , v = 0, w = U sen sen ,
2α 2α 2α 2α
em que U e α são constantes não nulas. Mostre que a pressão é dada por:

ρU 2 ( πz πx )
p= cos − cos + constante.
4 a a

7) Considere o escoamento bidimensional u = Ax, y = Ay e w = 0, em que A é uma constante. Calcule a

circulação Γ sobre a curva fechada retangular definida por (x, y) = (1, 1), (4, 1), (4, 3) e (1, 3).

8) Para a distribuição de velocidades u = −By, v = Bx e w = 0, em que B é uma constante, calcule a

circulação Γ sobre a curva fechada retangular definida por (x, y) = (1, 1), (3, 1), (3, 2) e (1, 2).

9) O escoamento plano permanente na Figura 1 tem os componentes de velocidade polares uθ = Ωr e ur = 0.

Determine a circulação Γ sobre o caminho mostrado.
 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

Figura 1

10) Um tornado pode ser modelado como o escoamento circulatório invíscido conhecido como vórtice de Ran-
kine, mostrado na Figura 2, com ur = uz = 0 e uθ (r) dado por

 ωr, r ≤ R,
uθ = 2
 ωR , r > R.
r
Determine se esse padrão de escoamento é irrotacional na região interna e na externa. Usando a equação de
Euler em r, determine a distribuição de pressões p(r) no tornado, considerando p = p∞ quando r → ∞.
Encontre o local e a intensidade da pressão mais baixa.

Figura 2

11) A equação de Navier-Stokes pode ser escrita sem a pressão, seguindo-se o mesmo procedimento usado
para a equação de Euler. Ambos os casos levam à equação da vorticidade. Para um fluido newtoniano
incompressível tem-se a equação de Navier-Stokes:
Du 1
= − ∇p + ν∇2 u + g,
Dt ρ
em que ρ é a massa específica e ν a viscosidade cinemática.
 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

(a) Mostre que a equação de transporte de vorticidade para um fluido newtoniano e incompressível é dada
por:
Dζ
= (ζ · ∇)u + ν∇2 ζ.
Dt
(b) Se o escoamento é bidimensional, então podemos dizer que a vorticidade é conservada por cada ele-
mento de fluido como no caso invíscido?

12) Considere um sólido com uma distribuição de massa específica ρ, totalmente imerso em um fluido de massa
específica ρ∗ . Esse corpo está sujeito a um campo gravitacional uniforme g e a um campo de pressão p, e
por hipótese está em um equilíbrio de forças, dado por

P + E = 0,

em que P é a força peso e E é a força devido a distribuição de pressão

‹
E=− pn dS,
S

com n o vetor normal unitário exterior e S a superfície que delimita o volume V do sólido. Para avaliar esta
integral, podemos substituir o sólido por um volume equivalente de fluido sem alterar o equilíbrio do fluido
em torno do sólido. De fato, existe uma distribuição de equilíbrio de pressão dentro do volume ocupada pelo
sólido que corresponde perfeitamente à distribuição externa de pressões. Aplicando o Teorema de Gauss a
um campo vetorial apropriado, mostre que a integral de superfície apresentada pode ser transformada em
uma integral de volume, dada por ˚
E=− ∇p dV.
V
Então, usando a equação de equilíbrio hidrostático, mostre que

E = −m∗ g,

em que m∗ é a massa de fluido deslocada pelo sólido imerso. Este é o Teorema de Arquimedes: Um corpo
em equilíbrio imerso em um fluido está sujeito a uma força de empuxo vertical igual ao peso do fluido
que ele desloca. Por fim, determine qual deve ser a massa do sólido para que a hipótese de equilíbrio seja
verificada.

13) A distribuição de velocidades bidimensional u = (u, v) = (A sen kx cos ky, B cos kx sen ky), com massa
específica ρ constante, é conhecida como vórtice de Taylor-Green. Se o escoamento é permanente e invís-
cido, e A e B são constantes, determine explicitamente a pressão, p(x, y), em termos de x, y, A, ρ e k. Por
fim, verifique se a equação da vorticidade é satisfeita para essa distribuição de velocidades.

14) A equação da vorticidade para um escoamento sem viscosidade e incompressível é dada por:
∂ζ
+ ∇ × (ζ × u) = 0,
∂t
em que ζ = ∇ × u é o vetor vorticidade.

(a) Mostre que a equação da vorticidade pode ser reescrita como

Dζ
= (ζ · ∇)u.
Dt
 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

(b) Tome o produto escalar com ∇λ, em que λ(x, t) é uma função escalar arbitrária para posição e tempo,
e use as identidades vetoriais apropriadas para mostrar que
D Dλ
(ζ · ∇λ) = (ζ · ∇) .
Dt Dt
(c) Conclua que se a quantidade λ(x, t) é conservada para cada elemento fluido, então ζ · ∇λ também é.

15) A helicidade H de um volume V de fluido é definida por

˚
H= u · ζ dV.
V
(a) Mostre que se o fluido é incompressível, então
˚
DH D
= (u · ζ) dV.
Dt V Dt
(b) Se além de incompressível, o fluido também é invíscido, use a equação de Euler
Du
ρ = −∇p + ρg,
Dt
para mostrar que ( )
Du p
· ζ = −∇ + gz · ζ.
Dt ρ
Suponha, por conveniência, que a gravidade age somente na direção z, de modo que g = −gk.
(c) A partir da equação da vorticidade
Dζ
= (ζ · ∇) u,
Dt
deduza que ( 2)
Dζ u
u· =∇ · ζ.
Dt 2
(d) Verifique que
˚ ( )
DH u2 p
= ζ·∇ − − gz dV
Dt V 2 ρ
e, além disso, que
˚ [( ) ]
DH u2 p
= ∇· − − gz ζ dV.
Dt V 2 ρ
(e) Por fim, mostre que se ζ · n = 0 em S, a superfície delimitada por V , então a helicidade é conservada
por cada elemento de fluido individual.
16) A distribuição de velocidades tridimensional u = (u, v, w), em que
u = A sen z + C cos y,
v = B sen x + A cos z,
w = C sen y + B cos x,
e A, B e C são constantes, é conhecido como escoamento de Arnold-Beltrami-Childress (ABC)1 , em home-
nagem aos matemáticos Vladimir Arnold, Eugenio Beltrami e Stephen Childress. Determine:
1
https://youtu.be/Fz1Tx6Uki0s
 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

a) A aceleração a do escoamento.
b) O tensor taxa de deformação D. Este escoamento é incompressível?
c) O tensor vorticidade W . Este escoamento é rotacional? Em caso positivo, encontre a vorticidade ζ do
fluido e verifique que a equação de transporte de vorticidade para um fluido sem atrito é satisfeita.
d) A distribuição de pressão p no escoamento para que este seja uma solução exata da equação de Euler em
regime permanente. Considere que a gravidade ou outras forças de campo são desprezíveis.

17) Considere o escoamento bidimensional

2α 2α
u=− y, v= x,
b2 a2
em que α, a e b são constantes. Calcule a circulação Γ sobre a elipse definida por

x2 y 2
+ 2 = 1.
a2 b
Verifique o resultado obtido pelo teorema de Green.

18) Sabendo que a = a (x, t) é um campo vetorial suave e que

˛
C (t) = a · dx,
C(t)

em que C(t) é uma curva material, responda os itens a seguir.

(a) Mostre que ˛ { } ˛

DC ∂a
= + (u · ∇) a · dx + a · du.
Dt C(t) ∂t C(t)

Depois, demonstre que

(∇ × a) × u = (u · ∇) a − (∇a)T u.

(b) Lembrando que du = ∇u dx, use os resultados obtidos no item anterior para mostrar que
˛ { }
DC ∂a T T
= + (∇ × a) × u + (∇a) u + (∇u) a · dx.
Dt C(t) ∂t

(c) Use o teorema de Stokes para mostrar que

˛ { }
(∇a)T u + (∇u)T a · dx = 0
C(t)

e que, consequentemente,
˛ { }
DC ∂a
= + (∇ × a) × u · dx.
Dt C(t) ∂t

Dica: Verifique que

(∇a)T u + (∇u)T a = ∇ (a · u) .
 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

(d) Combine a identidade estabelecida no item anterior com a equação de Euler para demonstrar o teorema
de Kelvin para um fluido sem atrito e incompressível. Despreze qualquer força de campo.

19) Suponha que, num fluido incompressível que ocupa todo espaço, apareça uma cavidade esférica de raio a.
Há uma simetria radial, de modo que a única componente não nula do campo de velocidade é ur = ur (r, t).
A gravidade ou outras forças de campo são desprezíveis. Vamos calcular o tempo necessário para que o
fluido preencha a referida cavidade.

(a) Mostre que

F (t)
ur (r, t) =
,
r2
em que F é uma função que varia apenas com o tempo.
(b) Partindo das componentes da equação de Euler em coordenadas esféricas (r, θ, ϕ), demonstre que

F ′ (t) ∂ur 1 ∂p
2
+ ur =− ,
r ∂r ρ ∂r

em que a plica (′ ) denota diferenciação com relação à t.

(c) Integrando a equação obtida no item anterior em r de r = R(t) até ∞, em que R(t) é o raio da cavidade
em um tempo t, e admita que p(r = R(t), t) = 0, p(r = ∞, t) = p∞ , ur (r = R(t), t) = V (t) = R′ (t)
e ur (r = ∞, t) = 0, mostre que
3 p∞
− V 2 − V ′R = .
2 ρ
Além disso, interprete as condições de contorno impostas.
(d) Verifique que
R d
V ′R = (V 2 )
2 dR
para reescrever a equação diferencial obtida no item (c) como

p∞ 3 R dV 2
=− V2− .
ρ 2 2 dR
Depois, separe as variáveis e integre para mostrar que
{ [ ]}1/2
2p∞ ( a )3
V (t) = − −1 .
3ρ R

(e) Finalmente, integrando de t = 0 até t = τ , em que τ é o tempo necessário para que o fluido preencha a
referida cavidade, mostre que √ ˆ
6ρ 1 z 4 dz
τ =a √ .
p∞ 0 1 − z6
20) Seja C(t) uma curva material fechada de partículas de fluido tal que

x(s, t) = (a cos s + aαt sen s, a sen s, 0) , 0 ≤ s < 2π.

Perceba que cada valor de s entre 0 e 2π corresponde a uma partícula de fluido particular.
 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

(a) Determine a velocidade u(s, t) de cada partícula de fluido, e mostre que as partículas em s = 0 e s = π
permanecem em repouso.
(b) Determine a aceleração de cada partícula de fluido, mostre que

u = (αy, 0, 0)

e faça um esboço de como C(t) varia com o tempo.

(c) Por definição, ˛ ˆ 2π
∂x
Γ= u · dx = u· ds.
C(t) 0 ∂s
Calcule a última integral em um instante de tempo t, e verifique que o resultado está de acordo com o
teorema de Kelvin.
[ ]
1 cx cy cx cy √ cx cy
21) O campo de velocidade u(x, y) = − √ cos √ sen √ , − sen √ cos √ , − 2 cos √ cos √ é
2 2 2 2 2 2 2
uma solução exata da equação de Euler em regime permanente.
(a) Calcule o tensor taxa de deformação D. Este escoamento é incompressível?
(b) Calcule tensor vorticidade W . Este escoamento é rotacional? Em caso afirmativo, verifique se a equa-
ção de transporte de vorticidade é satisfeita.
(c) Determine a pressão p como uma função de x e y.
22) Considere um sólido B, com uma distribuição de massa específica ρ, totalmente imerso em um líquido
de massa específica constante ρ∗ , como mostrado na Figura 3. A superfície livre do líquido coincide com
o plano x3 = 0. O corpo está sujeito a um campo gravitacional uniforme, com magnitude g na direção
positiva de e3 , e a uma distribuição de pressão p. Por hipótese, o corpo está em um equilíbrio de forças,
dado por
P + E = 0,
em que P é a força peso e E é a força devido a distribuição de pressão
‹
E=− pn dS,
S

com n o vetor normal unitário exterior e S a superfície que delimita o volume do sólido. Usando a equação
de equilíbrio hidrostático, p = ρ∗ gx3 , é possível mostrar que

E = −m∗ g,

em que m∗ é a massa de fluido deslocada pelo sólido imerso. Este é o Teorema de Arquimedes: Um corpo
em equilíbrio imerso em um fluido está sujeito a uma força de empuxo vertical igual ao peso do fluido que
ele desloca.

Figura 3
 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

Nesta questão, você irá mostrar que, sob as hipóteses apresentadas, o torque resultante ao redor do centroide
do corpo, ‹
M= (x − x̄) × (−pn) dS,
S
em que x̄ é o centroide do corpo, é nulo.

(a) Mostre que para um vetor constante c qualquer e para v = x − x̄, tem-se

∇ · (pc × v) = c · v × ∇p

(b) Tome o produto escalar entre c e o torque resultante ao redor do centroide para mostrar que
˚
M =− v × ∇p dV
V

(c) Finalmente, use as hipóteses e definições apresentadas para concluir que a integral do item anterior é
nula.

23) Um campo de velocidade bidimensional é dado por

αx + βy βx + αy
u=− , v= ,
x2 + y 2 x2 + y 2
em que α e β são constantes. Determine a circulação sobre a circunferência definida por

x2 + y 2 = a2 .

Verifique, se possível, o resultado obtido pelo teorema de Green.

24) O escoamento incompressível de um fluido newtoniano é governado pela equação de Navier-Stokes

Du 1
= − ∇p + ν∇2 u,
Dt ρ
em que u é campo de velocidade, p é o campo de pressão, ρ é a massa específica do fluido e ν é a viscosidade
cinemática do fluido.

(a) Se C(t) é uma curva material fechada, mostre que

˛
DΓ
=ν ∇2 u · dx,
Dt C(t)

em que Γ é a circulação do fluido.

(b) Mostre que a equação anterior pode ser reescrita como
˛
DΓ
= −ν (∇ × ζ) · dx,
Dt C(t)

em que ζ é o vetor vorticidade.

 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

25) Se o fluido estiver em repouso ou a velocidade constante, a equação para a distribuição de pressões se reduz
a
∇p = ρg.
Essa é uma distribuição hidrostática e é correta para todos os fluidos em repouso, independentemente de sua
viscosidade.
(a) Sejam um recipiente que contém um líquido e dois pontos genéricos M e N . Seja zN a cota do ponto
N e zM a cota do ponto M , em relação a um plano horizontal qualquer, adotado como referência. Seja
h a diferença de cotas dos dois pontos, isto é, h = zM − zN . O vetor gravidade local é
g = −gk,
em que g é o valor da gravidade local e k é o vetor unitário na direção z (z é “para cima”). Mostre que
pN − pM = γh,
em que γ = ρg é o peso específico específico do líquido, ou seja, a diferença de pressão entre dois pon-
tos de um líquido em repouso é igual ao produto do peso específico do líquido pela diferença de cotas
dos dois pontos. Este resultado é conhecido como o teorema de Stevin, em homenagem ao engenheiro,
físico e matemático flamengo, Simon Stevin.
(b) Na Figura 4, a força hidrostática F é a mesma no fundo dos três recipientes, apesar de os pesos dos
líquidos acima serem muito diferentes. As três formas dos fundos e os fluidos são iguais. Isso é chamado
de paradoxo da hidrostática. Baseado no teorema de Stevin, explique por que ele é verdadeiro.

Figura 4

Texto para a questão 26.

No movimento de corpo rígido, todas as partículas estão em translação e rotação combinadas, não havendo
movimento relativo entre elas. Sem movimento relativo, não há deformações nem taxas de deformações,
restando um equilíbrio entre pressão, gravidade e aceleração das partículas:
∇p = ρ (g − a)
O gradiente de pressão atua na direção g − a, e as linhas de pressão constante (incluindo a superfície livre,
se houver) são perpendiculares a essa direção.
26) Considere um contêiner parcialmente preenchido com um líquido. O contêiner está se movendo em uma
trajetória reta com aceleração constante. Tomamos a projeção da trajetória do movimento no plano horizon-
tal como o eixo x e a projeção no plano vertical como o eixo z, como mostra a Figura 5. As componentes x
e z da aceleração são e ax e az . Não há movimento na direção y e, portanto, a aceleração naquela direção é
zero, ay = 0.
 Mecânica dos Fluidos 2 (2/2023)
ENM-UnB, Brasília, DF

(a) Para ρ = constante, mostre que a diferença de pressão entre dois pontos 1 e 2 do fluido é dada por
p2 − p1 = −ρax (x2 − x1 ) − ρ (g + az ) (z2 − z1 ) .

(b) Mostre que as regiões isóbaras (superfícies com pressão constante) de um fluido incompressível com
aceleração constante em um movimento linear são superfícies paralelas cuja inclinação no plano xz é:
( )
−1 ax
θ = tan .
g + az
Uma dessas linhas inclinadas é a superfície livre, determinada pela condição de que o fluido no tanque
mantenha o seu volume a menos que ele transborde.

Figura 5

27) Multiplicando a equação de Euler escalarmente pela velocidade, mostre que

( )
D u2 1
= − u · ∇p + u · g,
Dt 2 ρ
em que u2 = u · u. Esta é(a equação
) da energia cinética para um escoamento invíscido. Ademais, mostre
Du D u2
que se = 0, então = 0 e interprete fisicamente o resultado.
Dt Dt 2
28) Faça o que é pedido em cada item.
(a) Para uma função escalar f = f (x, t) qualquer, mostre que
Df ∂
ρ = (ρf ) + ∇ · (ρf u) .
Dt ∂t
(b) Mostre que
Du ∂
ρ = (ρu) + ∇ · (ρu ⊗ u).
Dt ∂t
(c) Finalmente, mostre que a equação de Euler pode ser reescrita como
∂
(ρu) + ∇ · (pI + ρu ⊗ u) = ρg.
∂t
Esta é a forma conservativa da equação de Euler.
