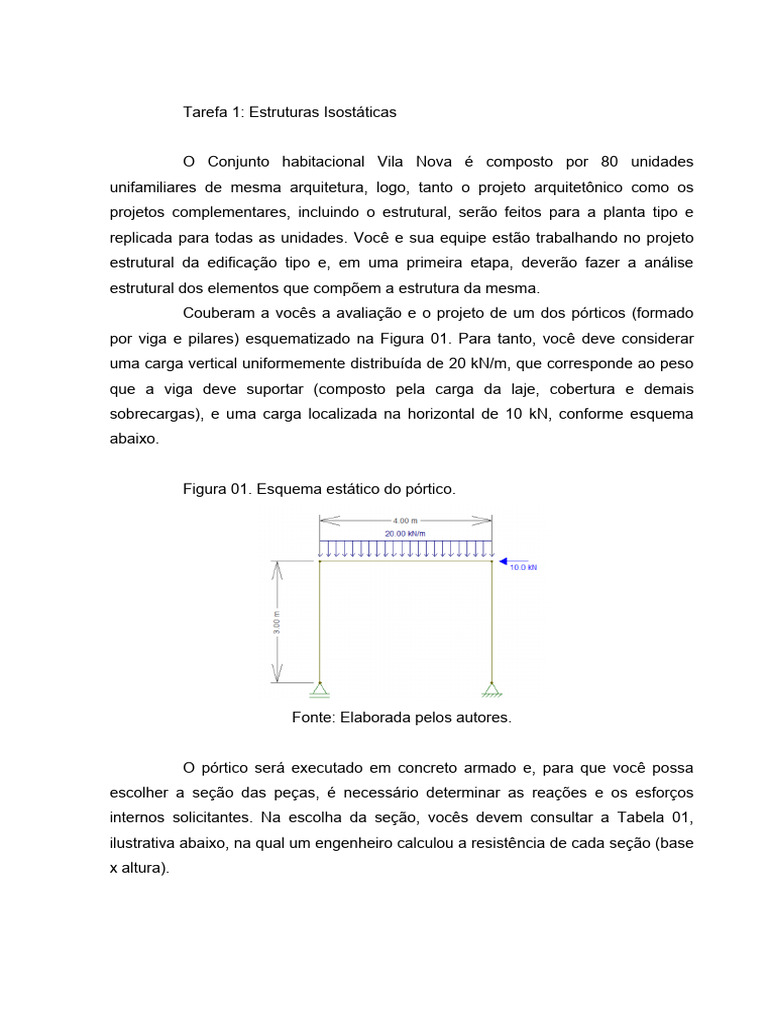

Tarefa 1: Estruturas Isostáticas

O Conjunto habitacional Vila Nova é composto por 80 unidades

unifamiliares de mesma arquitetura, logo, tanto o projeto arquitetônico como os
projetos complementares, incluindo o estrutural, serão feitos para a planta tipo e
replicada para todas as unidades. Você e sua equipe estão trabalhando no projeto
estrutural da edificação tipo e, em uma primeira etapa, deverão fazer a análise
estrutural dos elementos que compõem a estrutura da mesma.
Couberam a vocês a avaliação e o projeto de um dos pórticos (formado
por viga e pilares) esquematizado na Figura 01. Para tanto, você deve considerar
uma carga vertical uniformemente distribuída de 20 kN/m, que corresponde ao peso
que a viga deve suportar (composto pela carga da laje, cobertura e demais
sobrecargas), e uma carga localizada na horizontal de 10 kN, conforme esquema
abaixo.

Figura 01. Esquema estático do pórtico.

Fonte: Elaborada pelos autores.

O pórtico será executado em concreto armado e, para que você possa

escolher a seção das peças, é necessário determinar as reações e os esforços
internos solicitantes. Na escolha da seção, vocês devem consultar a Tabela 01,
ilustrativa abaixo, na qual um engenheiro calculou a resistência de cada seção (base
x altura).
 TABELA 01: Resistências para as seções da viga
Seção Resistência da Seção
Mrd (kNm) Nrd (kN) Qrd (kN)
15x30 40 45 40
20x30 50 55 50
20x35 70 65 60
**obs: Estes valores de carga e de resistência são ilustrativos, não
correspondem ao projeto conforme as Normas Brasileiras. Já está considerado a
segurança, considere os valores como absolutos, isto é, podem referir-se à tração
ou compressão.
Vocês precisam escolher a seção para a barra horizontal (VIGA) do
pórtico. Para tanto vocês devem:

a) calcular as reações de apoio;

Começamos com os cálculos das reações em x:
∑ f X =0
H B −10=0
H B =10 kN
Utilizando a equação de equilíbrio para os momentos teremos:
∑ M =0
M B =0
−H B ∙ 0+ H C ∙3+ 80 ∙2−V A ∙ 4=0
−10 ∙ 0+10 ∙3+ 80∙ 2−V A ∙ 4=0
−4 V A =−30−160
V A =−190/−4
V A =47 ,5 kN
Para determinar a reação vertical em no apoio A, e então utilizaremos a
equação de equilíbrio das forças em Y para mostrar as reações no apoio B:
∑ f Y =0
V A +V B−80=0
47 ,5+V B−80=0
V B=80−47 , 5
V B=32 ,5 kN
 Determinamos as reações horizontais e verticais:
H B =10 kN ; V A =47 ,5 kN ; V B=32 ,5 kN

b) calcular e desenhar o diagrama dos esforços Força Cortante e Força

Normal;

Resposta:

Com uma força horizontal de 10kN atuando no apoio engastado B, tomamos

este apoio como origem e partimos daí com uma força cortante de;
0−10=−10 kN
-10kN até o ponto C. no ponto C teremos uma reação vertical de 32,5kN,
impondo uma força cortante de;
0−32 ,5=−32 ,5 kN

-32kN e que partindo na direção do ponto D aumenta numa proporção de

20kN/m, chegando no ponto D com uma cortante de;
−32 , 5+(20 ∙ 4)=47 , 5 kN

47,5kN, seguindo assim do ponto D ao ponto A com uma cortante nula haja
vista que não uma reação horizontal em virtude do apoio móvel A, como
representado no gráfico abaixo.
 Fonte: Própria (2021)

Se tratando em relação às forças normais, apenas considerar as reações nos

segmentos BC, CD e DA e percebemos as respectivas normais de compressão de
32,5kN no segmento BC, Normal nula no segmento CD e outra normal de
compressão de 47,5kN no segmento DA.
 Fonte: Própria (2021)

c) calcular e desenhar o diagrama de Momento Fletor;

Resposta:

Na construção do diagrama de momento fletor, vamos utilizar o método da

área formada pelo diagrama de cortante.
Calculando o momento em B:
∑ M =0
M B =−10 ∙0+ 10∙ 3+80 ∙ 2−47 ,5 ∙ 4
M B =0 kN /m

Partimos da origem (B) com momento 0, em seguida:

Fonte: Própria (2021)

M = A R =3∙ (−10 ) =−30 kN /m , e −30−0=−30 .
Partimos de -30 e temos o seguinte:
 Fonte: Própria (2021)
M = A T =(1 ,63 ∙ (−32 ,5 ))/2 ≅ −26 , 4 kN /m, e −26 , 4−30=−56 , 4 .
Partimos de -30 e temos o seguinte:

Fonte: Própria (2021)

M = A T =(2 ,37 ∙ ( 47 ,5 ))/2 ≅ 56 , 4 kN /m , e 56 , 4−56 , 4=0.

No segmento DA a cortante é zero, o momento também será zero, como
abaixo

Fonte: Própria (2021)

d) escolher a menor peça para a viga, igual a Tabela 01, atendendo a

seguinte condição: Mrd, Nrd e Qrd sejam maiores que os valores máximos de M, N e
Q.
 Resposta:
Analisando os resultados, tivemos:
MRD = 56,4kN/m
NRD = 47,5kN
QRD = 47,5Kn

Seções apresentadas na tabela 01:

A melhor opção é escolher a seção de (20x35), cuja resistência é superior

às solicitadas em M, N e Q.
