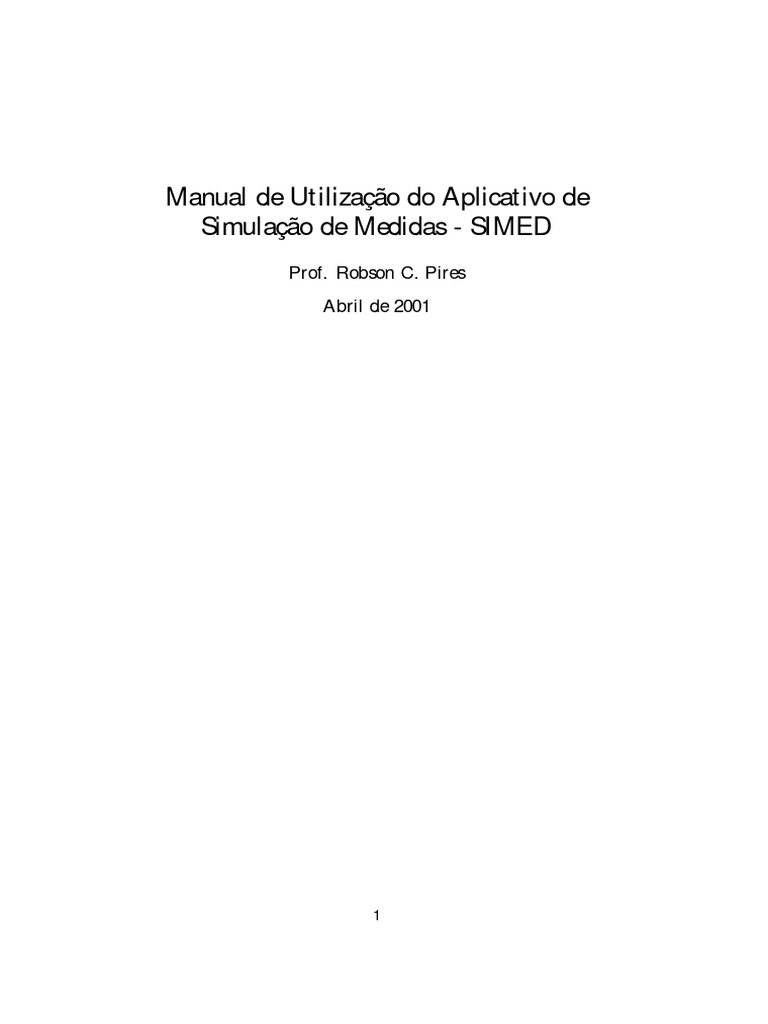

Manual de Utilização do Aplicativo de

Simulação de Medidas - SIMED

Prof. Robson C. Pires
Abril de 2001

1
1 Introdução
O aplicativo SIMED é usado para realizar a simulação de medidas nos estudos de
estimação de estados em sistemas de potência. O relatório de saída do programa
SIMED, entre outros, produz um arquivo que é usado pelo programa de estimação
de estados VDelta.
O programa SIMED gera a maior parte dos dados usados pelo programa de
estimação de estado acima referido. O programa basicamente simula medidas
realizadas em um dado sistema de potência, através da superposição de números
aleatórios, gerados na faixa prescrita pela precisão que o usuário deseja, sobre os
valores atuais das quantidades medidas. Permite-se também, quando é desejável,
simular medidas com erros grosseiros.
Os valores verdadeiros, i.é., sem erros, para todas as variáveis medidas (mag-
nitude de tensão nas barras, ‡uxos de potência ativa e reativa em linhas de
transmissão e transformadores, injeções de potência ativa e reativa nas barras
e correntes nas linhas), são obtidos através de um estudo prévio de ‡uxo de
potência, e são parte dos dados de entrada requerido pelo programa SIMED.
Os dados de entrada também compreendem os parâmetros da rede, conjuntos
apontadores para cada tipo de variável medida especi…cando quais quantidades
são monitoradas, precisão dos medidores para cada tipo de medida e parâmetros
adicionais necessários à geração de números aleatórios.
O relatório de saída do programa SIMED inclui ainda a especi…cação do tipo
e localização das quantidades monitoradas, os valores das medidas e o inverso da
matriz de covariância dos erros de medição.

2 Descrição dos Dados de Entrada

2.1 Dados do programa de Fluxo de Potência
Os ítens 01 à 04 abaixo são obtidos diretamente do programa de Fluxo de Potência
NEWTRP, e compõem um arquivo chamado XXXXXnnn.est, onde “nnn” indica
o número de barras do sistema.

1) número de barras ( N ) e número de linhas +

transformadores ( NL );
Format: 2I5
2) Parâmetros das linhas e de transformadores: para cada
linha ou transformador, os dados devem ser colocados da
forma indicada na tabela 1:

2
 Tabela 1
Colunas Descrição Formatação
1-5 Número da barra origem [ NA( i ) ] I5
6-10 Número da barra destino [ NB( i ) ] I5
11-30 Condutância Série D20.5
31-50 Susceptância Série D20.5
51-70 Susceptância Capacitiva Shunt (Valor Total) D20.5
72-76 Posição de Tape de Transformador F6.3
77-81 Localização (barra) do Tape de Transformador I5
OBS:
* Para cada linha de transmissão o valor numérico de
NA( i ) < NB( i );
* As linhas serão numeradas de acordo com a ordem da
entrada de dados;
* O valor de BO( I ) é o total da susceptância shunt.
3) Dados de barra: Para cada barra, os dados devem ser
colocados na forma indicada na tabela 2:
Tabela 2
Colunas Descrição Formatação
1-20 Injeção de Potência Ativa [ P( i ) ] D20.5
21-40 Injeção de Potência Reativa [ Q( i ) ] D20.5
41-60 Magnitude de Tensão [ V( i ) ] D20.5
61-80 Ângulo de Fase da Tensão [ ±( i ) ] D20.5
OBS:
* A barra No 1, correspondente ao primeiro dado de barra,
que deve ser a barra de referência angular.
4) Dados dos Fluxos das Linhas: Para cada linha de
transmissão, os dados devem ser colocados na forma da
tabela 3:
Tabela 3
Coluna Descrição Formatação
1-20 Fluxo de Potência Ativa na Barra Origem D20.5
21-40 Fluxo de Potência Reativa na Barra Origem D20.5
41-60 Fluxo de Potência Ativa na Barra Destino D20.5
61-80 Fluxo de Potência Reativa na Barra Destino D20.5
81-100 Quadrado da Corrente na Barra Origem D20.5
101-120 Quadrado da Corrente na Barra Destino D20.5

3
2.2 Dados do Plano de Medição
Os ítens abaixo correspondem aos dados do plano de medição, a serem fornecidos
pelo usuário. Na presente aplicação, tais dados devem ser reunidos em um único
arquivo de dados. Este arquivo tem o nome “IMEDnnn.med”, onde “nnn” indica
o número de barras do sistema. O arquivo deve seguir a estrutura indicada abaixo:
1) Título do caso a ser estudado
Formatação: A80
2) Vetor de apontadores indicando as medidas de injeção de
potência ativa nas barras, IP (i);
IP (i) = 1 Se existe medida de injeção de potência ativa (P) na
i ¡ e¶sima barra;
IP (i) = 0 Se não existe medida de injeção de potência ativa
(P) na i ¡ e¶sima barra;
Formatação: 40I2
3) Vetor de apontadores indicando as medidas de injeção de
potência reativa nas barras, IQ(i);
IQ(i) = 1 Se existe medida de injeção de potência reativa (Q)
na i ¡ e¶sima barra;
IQ(i) = 0 Se não existe medida de injeção de potência reativa
(Q) na i ¡ e¶sima barra;
Formatação: 40I2
4) Vetor de apontadores indicando as medidas de tensão nas
barras, IV (i);
IV (i) = 1 Se existe medida de tensão (V ) na i ¡ e¶sima barra;
IP (i) = 0 Se não existe medida de tensão (V ) na i ¡ e¶sima
barra;
Formatação: 40I2
5) Vetor indicando a localização das medidas de ‡uxo de potência
ativa nos ramos da rede (LTs + transformadores), IT (i);
IT (i) = 0 Se não há medida de ‡uxo de potência ativa no
i ¡ e¶simo ramo;
IT (i) = 1 Se existe medida de ‡uxo de potência ativa no
terminal origem do i ¡ e¶simo ramo;
IT (i) = 2 Se existe medida de ‡uxo de potência ativa no
terminal destino do i ¡ e¶simo ramo;
IT (i) = 3 Se existe medida de ‡uxo de potência ativa nos
terminais origem e destino do i ¡ e¶simo ramo;
Formatação: 40I2

4
6) Vetor indicando a localização das medidas de ‡uxo de potência
reativa nos ramos da rede (LTs + transformadores), IU(i);
IU (i) = 0 Se não há medida de ‡uxo de potência reativa no
i ¡ e¶simo ramo;
IU (i) = 1 Se existe medida de ‡uxo de potência reativa no
terminal origem do i ¡ e¶simo ramo;
IU (i) = 2 Se existe medida de ‡uxo de potência reativa no
terminal destino do i ¡ e¶simo ramo;
IU (i) = 3 Se existe medida de ‡uxo de potência reativa nos
terminais origem e destino do i ¡ e¶simo ramo;
Formatação: 40I2
7) Vetor indicativo da localização de medidas de corrente nos ramos
da rede (LTs + transformadores), ICORR(i);
ICORR(i) = 0 Se não há medida de corrente no i ¡ e¶simo
ramo;
ICORR(i) = 1 Se existe medida de corrente no terminal
origem do i ¡ e¶simo ramo;
ICORR(i) = 2 Se existe medida de corrente no terminal
destino do i ¡ e¶simo ramo;
ICORR(i) = 3 Se existe medida de corrente nos terminais
origem e destino do i ¡ e¶simo ramo;
Formatação: 40I2
8) Chave para indicar se o sistema deve ser particionado em um
subsistema interno e um subsistema externo. Na presente
aplicação, considerar igual a zero.
Formatação: I5
9) Precisões para simulação e cálculo da variância das medidas de
injeção de potência ativa dos sistemas interno e externo.
Formatação: 2D10.3
10) Precisões para simulação e cálculo da variância das medidas de
injeção de potência reativa dos sistemas interno e externo.
Formatação: 2D10.3
11) Precisões para simulação e cálculo da variância das medidas de
tensão nas barras dos sistemas interno e externo.
Formatação: 2D10.3
NOTA: a) utilizar o formato 1.0D-03 para a precisão de medida
de tensão;
b) Se nenhuma medida de algum dos tipos acima P, Q,
V, for realizada, nenhum dado de precisão de
medidores deve ser lido para este tipo particular de
medida.

5
12) Precisões para simulação e cálculo da variância das medidas de
‡uxo de potência ativa nos ramos dos sistemas interno e
externo. Formatação: 2D10.3
13) Precisões para simulação e cálculo da variância das medidas de
‡uxo de potência reativa nos ramos da rede dos sistemas
interno e externo. Formatação: 2D10.3
14) Precisões para simulação e cálculo da variância das medidas de
corrente nos ramos da rede dos sistemas interno e externo.
Formatação: 2D10.3
OBS: Mesmo que nenhuma medida deste tipo - T, U, CORR -
seja feita, a precisão para as medidas devem ser lidas.
15) “Semente” para as subrotinas GGNML, DSEED, e chave para
seleção de medidas perfeitas ou corrompidas por ruído, CHEM .
DSSED é um inteiro, mas deve ser lido em precisão dupla,
podendo assumir qualquer valor entre 1 e 2147483647.
CHEM = 0 para medidas perfeitas
CHEM = 1 para medidas com ruído.
Formatação: D20.5, 1x, I1
16) Número de erros grosseiros a serem simulados - SIM EG;
SIGM ED = 0 Não há simulação de erros grosseiros.
Fim da entrada de dados.
SIGM ED > 0 De…ne o número de medidas com erros
grosseiros a serem simulados. Neste caso,
são adicionalmente necessários os dados
relacionados a seguir.
Formatação: I5
17) Conjunto de parâmetros de controle que de…nem as medidas
portadoras de erro grosseiro. As variáveis ALFA, LOC1, LOC2,
EG são assim descritas:
ALFA - variável alfanumérica que especi…ca o tipo da medida
portadora de erro grosseiro: P, Q, V, T, U ou CORR, para
injeção de potência ativa, injeção de potência reativa, tensão,
‡uxo de potência ativa, ‡uxo de potência reativa ou corrente,
respectivamente.
LOC1: especi…ca a barra onde será simulado o erro grosseiro,
no caso de P, Q, ou V, ou a barra origem do ramo onde será
simulado o erro grosseiro, no caso de T, U, ou CORR.
LOC2: para medidas de P, Q, ou V, é igual a zero. Para
medidas de T, U, ou CORR indica a barra destino do ramo
onde será simulado o erro grosseiro nos ‡uxos de potência.

6
 EG: indica o valor do erro grosseiro, expresso em números de
desvios padrões dos erros de medição.
Formatação: A1, I3, 4X, F3.0 ( para medidas de P, Q, V)
A1, I3, 1X, I3, F3.0 ( para medidas de T, U, ou
CORR)

2.3 Descrição de Saída do Programa SIMED

São três os arquivos de saída que resultam da execução do programa de simulação
de medidas.
O primeiro é o arquivo XXXXXnnn.out, que apresenta os dados de entrada
para conferência e também mostra a lista das quantidades monitoradas nas barras
e ramos da rede (linhas de transmissão + transformadores). Para as grandezas
monitoradas são mostrados os valores verdadeiros e as medidas simuladas. Para
o caso de SIM EG > 0, apresentam-se os erros grosseiros para as quantidades
especi…cadas.
O segundo arquivo gerado pelo programa SIMED recebe o nome de GIVnnn.DAD.
Este arquivo contém a maioria dos dados exigidos pelo programa de estimação
de estados VDelta.
O terceiro arquivo cirado pelo programa SIMED é designado de SHOOT.dad,
que contém os valores de tensões de barra em módulo e ângulo. Estes dados são
necessários no processo de inicialização de variáveis do programa VDelta quando
houver di…culdades de obtenção de convergência do caso estudado.
