Geração, Transmissão e Distribuição de Energia Questão 1)

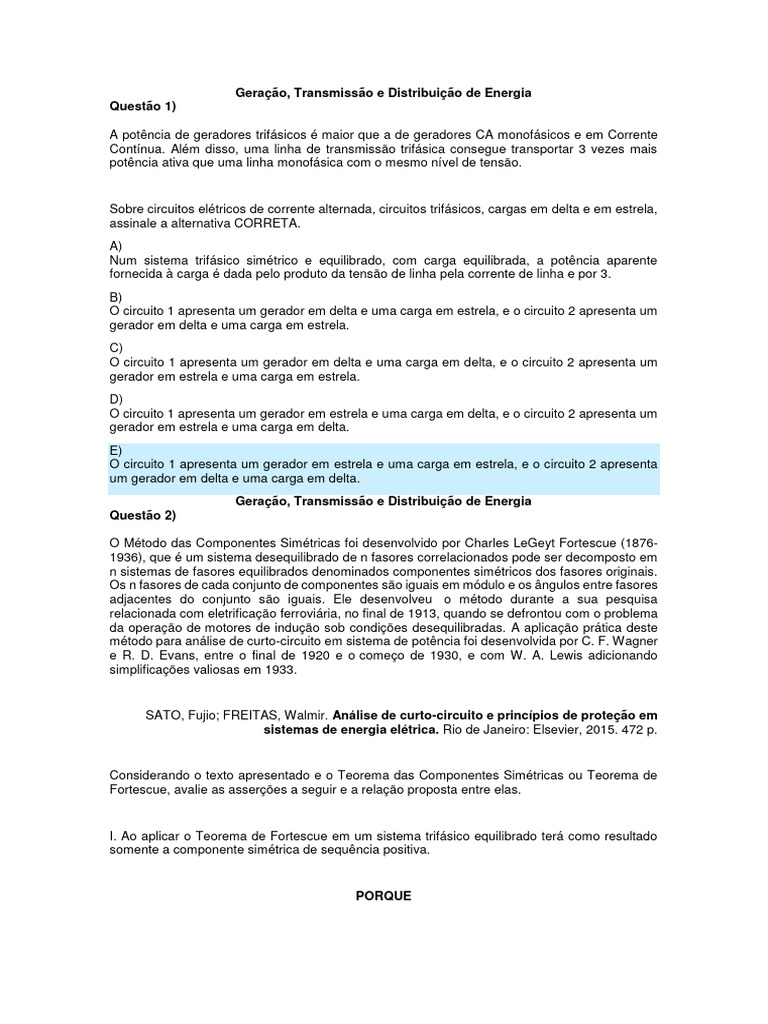

Geração, Transmissão e Distribuição de Energia
Questão 1)
A potência de geradores trifásicos é maior que a de geradores CA monofásicos e em Corrente

Contínua. Além disso, uma linha de transmissão trifásica consegue transportar 3 vezes mais
potência ativa que uma linha monofásica com o mesmo nível de tensão.
Sobre circuitos elétricos de corrente alternada, circuitos trifásicos, cargas em delta e em estrela,
assinale a alternativa CORRETA.
A)
Num sistema trifásico simétrico e equilibrado, com carga equilibrada, a potência aparente
fornecida à carga é dada pelo produto da tensão de linha pela corrente de linha e por 3.
B)
O circuito 1 apresenta um gerador em delta e uma carga em estrela, e o circuito 2 apresenta um
gerador em delta e uma carga em estrela.
C)
O circuito 1 apresenta um gerador em delta e uma carga em delta, e o circuito 2 apresenta um
gerador em estrela e uma carga em estrela.
D)
O circuito 1 apresenta um gerador em estrela e uma carga em delta, e o circuito 2 apresenta um
gerador em estrela e uma carga em delta.
E)
O circuito 1 apresenta um gerador em estrela e uma carga em estrela, e o circuito 2 apresenta
um gerador em delta e uma carga em delta.
Questão 2)
O Método das Componentes Simétricas foi desenvolvido por Charles LeGeyt Fortescue (1876-
1936), que é um sistema desequilibrado de n fasores correlacionados pode ser decomposto em
n sistemas de fasores equilibrados denominados componentes simétricos dos fasores originais.
Os n fasores de cada conjunto de componentes são iguais em módulo e os ângulos entre fasores
adjacentes do conjunto são iguais. Ele desenvolveu o método durante a sua pesquisa
relacionada com eletrificação ferroviária, no final de 1913, quando se defrontou com o problema
da operação de motores de indução sob condições desequilibradas. A aplicação prática deste
método para análise de curto-circuito em sistema de potência foi desenvolvida por C. F. Wagner
e R. D. Evans, entre o final de 1920 e o começo de 1930, e com W. A. Lewis adicionando
simplificações valiosas em 1933.
SATO, Fujio; FREITAS, Walmir. Análise de curto-circuito e princípios de proteção em

sistemas de energia elétrica. Rio de Janeiro: Elsevier, 2015. 472 p.
Considerando o texto apresentado e o Teorema das Componentes Simétricas ou Teorema de

Fortescue, avalie as asserções a seguir e a relação proposta entre elas.
I. Ao aplicar o Teorema de Fortescue em um sistema trifásico equilibrado terá como resultado

somente a componente simétrica de sequência positiva.
PORQUE
II. As componentes de sequência negativa e zero só aparecerão em decorrência do Teorema de
Fortescue quando o sistema trifásico apresentado contenha algum grau de desequilíbrio, seja de
módulo ou ângulo de fase.
A respeito dessas asserções, assinale a opção correta.

A)
A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
B)
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
C)
As asserções I e II são proposições verdadeiras, e a II é uma justificativa da I.
D)
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa da I.
E)
As asserções I e II são proposições falsas.
Questão 3)
O teorema de Blondel formaliza o chamado método dos ( n-1 ) wattímetros: “Se a energia é
fornecida a uma carga polifásica através de n fios, a potência total na carga é dada pela soma
algébrica das leituras de n wattímetros, ligados de tal maneira que cada um dos n fios contenha
uma bobina de corrente de um wattímetro, estando a correspondente bobina de potencial ligada
entre este fio e um ponto comum a todas as bobinas de potencial, o ponto O. Se este ponto
estiver sobre um dos n fios, bastam (n-1) wattímetros.” (http://www.ggte.unicamp.br).
A figura abaixo ilustra o esquema elétrico para medição de Potência Ativa Trifásica em uma carga
Trifásica a 3 fios, onde a soma das potências ativas registradas pelos Wattímetros 1 e 2, dada
por e , será igual à potência ativa total desenvolvida pela carga, dada
por , ou seja,
Se a carga for do tipo RL ou RC, a formulação para se descobrir o montante de Potência Reativa
Trifásica será dada por:
A)
B)
C)
D)
E)

Questão 4)
Atualmente os projetos de sistemas trifásicos estão presentes na grande maioria da geração e

transmissão de energia elétrica, em função das inúmeras vantagens em relação aos sistemas
monofásicos. Esses sistemas trifásicos são obtidos por meio de uma combinação de fases, que
são descritas como tensões senoidais de mesma frequência, mas com ângulos de fases
diferentes. Os sistemas trifásicos são obtidos pela combinação de três sistemas monofásicos,
de forma que a potência fornecida produz três tensões iguais, porém separadas, ou seja, cada
uma delas defasada em 120º de uma fase em relação à outra fase.
Desta forma, se conectarmos duas fontes de tensão de fases iguais em um mesmo sistema, ao
alimentarmos as duas cargas, vamos obter um sistema monofásico a três fios. Entretanto, se as
fontes de cada fase desse sistema trifásico estiverem interligadas em forma de estrela
(representada por um Y), teremos um sistema trifásico Y-Y. Por fim, também podemos realizar
transformações (Y-Y) nas ligações em estrela, conhecidas como transformações de cargas.
Em relação aos sistemas monofásicos a três fios, trifásicos Y-Y e transformações Y-Y, julgue os
itens a seguir.
I. Os sistemas monofásicos geralmente compreendem apenas uma fonte de tensão conectada

a uma carga, composta apenas de dois condutores, sendo um fase (L) e outro neutro (N). Porém,
é possível conectar duas fontes de tensão de fases iguais, e assim alimentando as duas cargas,
obtém-se um sistema monofásico a três fios.
II. Os sistemas trifásicos Y-Y são aqueles em que as fontes e as cargas estão conectadas em
estrela (Y) e podem ser descritos como (Y-Y). Nesse caso, esse sistema trifásico irá conter
sempre quatro fios, pois há a necessidade de haver o condutor neutro (N) conectado, além das
outras três fases presentes no circuito (L1, L2 e L3).
III. Nas transformações Y-Y, as tensões e correntes de uma dada fase são denominadas
grandezas de fase, e as tensões entre as linhas e as correntes das linhas conectadas aos
geradores são denominadas grandezas de linha. As relações entre as grandezas de linha e as
de fase para um dado gerador ou carga dependem do tipo de conexão de carga.
É correto o que se afirma em
A)
II, apenas.
B)
I e II, apenas.
C)
I e III, apenas.
D)
III, apenas.
E)
I, II e III.
Questão 5)
A Energia elétrica é composta de duas parcelas distintas: energia reativa e energia ativa. A
energia ativa é responsável pela execução de tarefas, enquanto que a energia reativa é a
responsável pela formação de campos magnéticos, necessário ao funcionamento de alguns
aparelhos que possuem motor (geladeira, freezer, ventilador, máquinas de lavar, sistemas de
climatização, escada rolante e etc.) ou indutor (reator eletromagnético utilizado nas luminárias
com lâmpadas fluorescentes).
Para melhor compreender a ocorrência de energia reativa em um sistema, na figura abaixo (O

Triângulo de Potência), onde um vagão é tracionado para se deslocar sobre os trilhos por ação
de uma força não paralela à direção do deslocamento.
O esforço de tração representa a potência aparente, simbolizada por S, do sistema (kVA). A

componente de força paralela aos trilhos é a que realiza trabalho útil, representando a potência
ativa (P) do sistema em kW. A componente ortogonal a esta última não realiza trabalho,
causando um aumento da potência aparente para se obter a mesma potência ativa que seria
necessária à locomoção do vagão caso a força de tração fosse aplicada em direção paralela aos
trilhos. Esta representa a potência reativa (Q) em kVAr.
(Texto adaptado de Manual de Tarifação da Energia Elétrica – PROCEL/ELETROBRAS)
Analisando o Triângulo de Potência, analise as afirmações a seguir.

I. A relação entre a potência ativa e a potência aparente é denominada fator de potência.
II. A energia reativa realiza trabalho útil e produz perdas por provocar aquecimento nos
condutores.
III. A energia reativa tem como unidades de medida usuais o varh e o kvarh (que corresponde a
1000 varh), e a potência reativa, a unidade de var ou kvar.
IV. A energia reativa capacitiva é medida entre 00h00min e 06h00min, e a energia

reativa indutiva, por sua vez, é medida no restante do dia. Quando não é possível se medir a
energia reativa capacitiva, a medição da energia reativa indutiva é feita durante as 24 horas do
dia.
É correto apenas o que se afirma em

A)
I, II e IV.
B)
I e II.
C)
II, III e IV.
D)
I, III e IV.
E)
II e IV.
Questão 6)
Há uma outra abordagem à solução dos circuitos com transformadores, a qual elimina a
necessidade das conversões explícitas dos níveis de tensão em cada transformador do sistema.
Em lugar disso, as conversões necessárias são executadas automaticamente pelo próprio
método, sem que o usuário precise se preocupar com as transformações de impedância. Como
tais transformações de impedância podem ser evitadas, os circuitos que contêm muitos
transformadores podem ser resolvidos facilmente com menos possibilidade de erro. Esse
método de cálculo é conhecido como sistema por unidade (PU) de medidas.
CHAPMAN, Stephen J. Fundamentos de máquinas elétricas. 5. ed. Porto Alegre: AMGH,

2013. 684 p. ISBN 9788580552065 (broch.).
Com relação ao Sistema Por Unidade (PU), analise as asserções abaixo.
I. Em um sistema composto por uma relação de unidade, também chamado de PU, as

componentes de tensão, corrente, potência e impedância não são aferidas em valores do
Sistema Internacional de Medidas, o que promove uma grande facilidade quando se calcula o
fluxo de potência em linhas de transmissão.
PORQUE
II. Os valores base de um sistema PU são expressos como frações dos valores reais de tensão,
corrente, potência e impedância dos transformadores componentes do sistema em análise.

A)
B)
C)
D)
E)
Questão 7)
O sistema "por unidade", ou mais brevemente, sistema p.u., consiste na definição de valores de
base para as grandezas (tensão, corrente, potência, etc.), seguida da substituição dos valores
das variáveis e constantes (expressas no Sistema Internacional de unidades) pelas suas
relações com os valores de base predefinidos. A utilização do sistema p.u. traz vantagens
significativas para a efetuação de cálculos em redes com vários níveis de tensão, ao permitir
ignorar a presença da maior parte (ou da totalidade) dos transformadores, por estes ficarem com
razão de transformação em p.u. de 1:1. Adicionalmente, não se distinguem em p.u tensões
simples e compostas nem potências por fase e potências totais. A facilidade de representação
do sistema de energia elétrica decorrente da utilização do sistema p.u. levou a sua generalização
em todos os modelos de análise do SEE (e não apenas nos de trânsito de potências), salvo
indicação em contrário, supõe-se sempre, neste âmbito, que as grandezas indicadas e as
expressões utilizadas são "por unidade".
KAGAN, Nelson; OLIVEIRA, Carlos César Barioni de; SCHMIDT, Hernán Prieto; ROBBA,
Ernesto João. Introdução a Sistemas Elétricos de Potência: componentes simétricas. 2. ed.
São Paulo: E. Blücher, 2000. 484 p (adaptado).
Considerando o texto apresentado, avalie as seguintes asserções e a relação proposta entre

elas.
I. Os valores p.u. fornecem uma visão melhor do problema, pois em circuitos com vários
transformadores, as quedas de tensão em volt diferem de um circuito de alta tensão para um de
baixa, o que não é verificado se utilizados valores p.u.
PORQUE
II. Ao se utilizar um sistema p.u., converte-se todo o sistema elétrico de potência para a mesma
base de potência e tensão, eliminando assim, a necessidade de converter tensões e correntes,
quando se passa de um enrolamento a outro em cada transformador pertencente ao sistema
elétrico.
A)
B)
C)
D)
E)
Questão 8)
Com as preocupações envolvendo a qualidade da distribuição e do consumo de energia elétrica,

leis e normas foram e vêm sendo criadas para estabelecer critérios mínimos para minimizar os
efeitos e consequências da baixa qualidade energética. Um dos fatores levados em consideração
é o fator de potência, proveniente da utilização de certas cargas que consomem energia reativa
da rede de alimentação.
Sobre o fator de potência, marque a alternativa correta.

A)
A correção do fator de potência, para valores aceitáveis, pode ser realizada tanto com indutores
quanto com capacitores, dependendo da característica da carga analisada.
B)
O selo Procel indica características ideais para um fator de potência adequado.
C)
O maior problema de fatores de potência muito baixos é a inserção de harmônicas na rede de
alimentação.
D)
A utilização de motores elétricos consegue suprir algumas deficiências de outras cargas que
consomem energia reativa.
E)
A utilização de bancos de capacitores piora o fator de potência no setor industrial.
Questão 9)
As análises de sistemas de potência e mesmo as análises de componentes individuais de

sistemas de potência muitas vezes são executadas na forma conhecida como por unidade, isto
é, com todas as grandezas pertinentes expressas como frações decimais dos assim
denominados valores de base adequadamente escolhidos.
UMANS, Stephen D.; FITZGERALD, A. E.; KINGSLEY JÚNIOR, Charles. Máquinas elétricas:
com introdução à eletrônica de potência. 6. ed. Porto Alegre: Bookman, 2006. 648 p.
Levando em consideração o fragmento de texto, analise a situação a seguir e responda ao que

se pede.
Um transformador trifásico possui potência de 50kVA com tensão nominal de 15kV:0,5kV e está
localizado em um sistema de distribuição de energia elétrica. Em seu dado de placa, ainda, é
indicado uma impedância porcentual de 5%. Imagine que um engenheiro eletricista deseje inserir
este equipamento em uma representação por unidade dentro de um sistema no qual a tensão
base é de 15kV e a potência base é de 100kVA.
Face à situação, assinale a alternativa que apresenta o valor de impedância do representativo

deste transformador para o sistema indicado.
A)
0,1 p.u.
B)
0,25 p.u.
C)
1,0 p.u.
D)
2,5 p.u.
E)
2,0 p.u.
Questão 10)
Uma carga industrial, consistindo de doze motores de indução iguais, absorve uma potência
média de 240 kW, com um fator de potência atrasado de 0,8 e fator reativo de 0,6. Com o objetivo
de melhorar o fator de potência da carga, quatro dos motores foram substituídos por motores
síncronos que dissipam 20 kW cada um, mas com fator de potência adiantado de 0,6 e fator
reativo de 0,8. Considere os motores de indução como uma carga puramente resistiva/indutiva
e os motores síncronos como uma carga puramente resistiva/capacitiva.
Com relação às técnicas de resolução de circuitos e potência complexa, analise as asserções a

seguir e a relação proposta entre elas.
I. A potência aparente exigida por um dos motores de indução é menor que a potência aparente
exigida por um dos motores síncronos.
PORQUE
II. O fator de potência dos motores de indução é maior que o fator de potência dos motores
síncronos.

A)
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
B)
C)
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
D)
E)
Questão 11)
Deseja-se medir a potência ativa dissipada no resistor R e, para isso, utilizou-se de um

wattímetro, como indicado na figura a seguir.
Com base no circuito descrito acima, qual é o valor de potência indicado pelo wattímetro?
A)
P = 10W.
B)
P = 1W
C)
P = 2,5W
D)
P = 5W
E)
P = 7,5W
Questão 12)
Os terminais, na figura a seguir, alimentam um circuito cuja impedância é igual a Z = 5 + j5.
O fator de potência desse circuito é igual a

A)
0,707.
B)
0,866.
C)
0,5.
D)
0,9.
E)
0,95.
Questão 13)
Uma das principais aplicações dos capacitores está relacionada com a correção de fator de
potência, para evitar que a unidade de consumo seja onerada na conta de energia no final do
mês, devido ao excesso de consumo de energia reativa indutiva e/ou de demanda de potência
reativa indutiva. Para isso, são instalados bancos de capacitores de baixa ou média tensão
comandados ou não por contatores, disjuntores ou por chaves apropriadas, como no caso das
chaves de média tensão para manobra. Os capacitores reunidos em bancos sem nenhum
controle da potência capacitiva injetada no sistema elétrico são denominados bancos fixos. Já
os bancos de capacitores manobrados através de controlador de fator de potência são
denominados bancos automáticos e são empregados na compensação de cargas reativas
indutivas, cuja variação de demanda é lenta e resulta em poucas manobras do banco de
capacitores.
MAMEDE FILHO, J. Manual de equipamentos elétricos. 4. ed. Rio de Janeiro: LTC, 2013
(adaptado).
O dimensionamento de bancos de capacitores é uma etapa fundamental no projeto e na

implantação de instalações industriais.
Nesse contexto, considere o projeto de um banco de capacitores para corrigir o fator de potência
de uma instalação industrial para 0,95, admitindo que a potência ativa do sistema é de 120 kW
e a potência aparente é igual a 155 kVA.
Considerando as informações apresentadas, é possível afirmar que o valor necessário para a

correção, em kVAr, é aproximadamente igual a
A)
12.
B)
43.
C)
30.
D)
59.
E)
27.
Questão 14)
Potência é uma grandeza elementar nos estudos de corrente alternada (AC). É uma prática
padrão representar as componentes da potência alternada na forma de um triângulo, conhecido
como triângulo de potência, mostrado na figura a seguir. O triângulo de potência tem quatro itens
- a potência aparente/complexa (S), a potência ativa (P), a potência reativa (Q) e o ângulo do
fator de potência (FP). Dados dois desses itens, os outros dois podem ser facilmente obtidos a
partir do triângulo. Complementarmente, quando a componente S está no primeiro quadrante,
temos uma carga indutiva e um FP atrasado. Quando S está no quarto quadrante, a carga é
capacitiva e o FP é adiantado. Também é possível que a potência complexa esteja no segundo
ou terceiro quadrante. Isso requer que a impedância de carga tenha uma resistência negativa, o
que é possível com circuitos ativos.
ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos. 4. ed. Nova

Iorque: McGraw Hill, 2009 (adaptado).
A respeito das componentes da potência alternada, considerando o triângulo apresentado, avalie

as asserções a seguir e a relação proposta entre elas.
I. A componente de potência reativa Q de uma carga AC deve ser controlada de forma a otimizar
a relação entre a potência aparente S e a potência ativa P.
PORQUE
II. A potência ativa P é a única das componentes que integra a potência alternada, que é
convertida em trabalho pela carga alimentada.

A)
B)
C)
D)
E)
Questão 15)
A proteção dos sistemas elétricos de potência é extremamente importante para a manutenção
do fornecimento da energia elétrica aos usuários e para a segurança dos equipamentos
altamente dispendiosos que compõem o sistema elétrico. Essa importante área da elétrica foi
desenvolvida e continua recebendo incentivos de desenvolvimento nos últimos anos, devido
especialmente ao surgimento de novas tecnologias que possibilitaram a introdução da proteção
digital. Entretanto, situações inesperadas no sistema de transmissão de energia elétrica podem
levar à interrupção do fornecimento de energia, causada por equipamentos de proteção. Essa
interrupção busca resguardar a estabilidade do sistema e os equipamentos que participam da
transmissão da energia até o consumidor final. Para que o fornecimento de energia seja
restabelecido o mais rápido possível, é necessário que seja conhecida a localização do ponto
onde se deu a falta no sistema e que sejam feitos os reparos necessários.
Diante do exposto, analise a situação a seguir.
Gisele é engenheira e desenvolve diversos serviços para uma concessionária de energia elétrica
local. A supervisora da concessionária solicitou a Gisele que fizesse uma breve apresentação
aos funcionários da concessionária sobre as faltas nos sistemas de transmissão de energia.
Gisele, então, desenvolveu o serviço solicitado preparando sua apresentação com alguns tópicos
sobre as faltas nos sistemas de transmissão de energia elétrica.
Com base no texto apresentado, avalie as afirmações a seguir sobre o que Gisele pode
mencionar, na apresentação, sobre as faltas nos sistemas de transmissão de energia elétrica.
I. Ela pode comentar que os sistemas de transmissão de energia elétrica são expostos a faltas
causadas principalmente pela oscilação da rede elétrica em equipamentos como geradores e
transformadores.
II. A engenheira pode afirmar que as faltas possíveis são de diferentes tipos e motivos, o que
requer do profissional o conhecimento dos distúrbios gerados nos sistemas elétricos, associados
às suas causas, para que possa corrigi-los prontamente.
III. Gisele pode mencionar que o principal objetivo dos sistemas de proteção de linhas de
transmissão é impedir que esses defeitos comprometam a integridade do sistema elétrico, de
transformadores e de geradores, preservando a confiabilidade e a continuidade do fornecimento
de energia elétrica.

A)
II, apenas.
B)
I, apenas.
C)
I e III, apenas.
D)
I, II e III.
E)
II e III, apenas.
Questão 16 - (Enade, 2014) )
Considere uma rede de distribuição para atendimento de três unidades consumidoras. Medições
apontaram as características das cargas de cada unidade consumidora, conforme mostrado no
quadro a seguir.
Dados: cos 14° = 0,97; sen 14° = 0,24; tg 14° = 0,25; cos 25,8°= 0,9; sen 25,8°= 0,44; tg 25,8°=
0,48; cos 36,9°= 0,8; sen 36,9°= 0,6; tg 36,9°= 0,75.
Desprezando as perdas nos alimentadores da rede, assinale a alternativa que apresenta

corretamente a menor potência nominal do transformador de distribuição, capaz de suprir
simultaneamente as três unidades consumidoras a ele interligados.
A)
3 kVA.
B)
15 kVA.
C)
25 kVA.
D)
5 kVA.
E)
10 kVA.
Questão 17)
Os cálculos relativos a máquinas, a transformadores e a sistemas de máquinas são

frequentemente executados na forma conhecida como unidade, isto é, com todas as quantidades
expressas como frações decimais dos chamados valores de base adequadamente escolhidos.
Todos os cálculos usuais são, então, executados com esses valores por unidade ao invés dos
familiares volts, amperes, ohms e assim por diante.
UMANS, Stephen D.; FITZGERALD, A. E.; KINGSLEY JR., Charles. Máquinas elétricas: com
introdução à eletrônica de potência. 6. ed. Porto Alegre: Bookman, 2006. 648 p.
Os dados de placa de um transformador de 100 MVA e 100kV:10kV apresentam impedância

porcentual de 2%. Se este transformador se encontra em um sistema por unidade, com valores
base de 200MVA e 100kV, qual o valor da impedância expresso, pelo projetista deste
transformador, no sistema p.u. indicado?
A)
0,02 p.u.
B)
0,06 p.u.
C)
0,08 p.u.
D)
0,04 p.u.
E)
0,01 p.u.
Questão 18)
O fator de potência (FP) é a grandeza referente à relação entre a potência ativa e a potência
aparente. Quanto maior for essa relação, maior será a igualdade entre as duas potências. Uma
instalação industrial com fator de potência controlado, isto é, que possui valor quase unitário,
possibilita a otimização do sistema elétrico da instalação. Isso diminui a taxa de ocupação do
sistema de distribuição interna, adiando investimentos e evitando a cobrança do consumo de
potência reativa, que é uma taxa cobrada caso o fator de potência seja menor que o valor
determinado pelo órgão nacional responsável. No Brasil, o valor mínimo do fator de potência
definido pela Agência Nacional de Energia Elétrica (ANEEL) é 0,92. O triângulo de potências da
figura a seguir ilustra essa grandeza, sendo: P – potência ativa; Q – potência reativa; S – potência
aparente da instalação.
SOUZA, D. B. C. Eletrotécnica. Porto Alegre: SAGAH, 2017 (adaptado).
A respeito das componentes do triângulo das potências ilustrado na imagem e do fator de

potência, avalie as afirmações a seguir.
I. O fator de potência da instalação pode ser determinado trigonometricamente a partir do cálculo

do valor do seno do ângulo f.
II. A correção do fator de potência da instalação pode ser realizada a partir do balanceamento
das cargas ativas e reativas do sistema.
III. Os valores das componentes P, Q e S da potência e do Fator de Potência da instalação são

alterados de acordo com os tipos de cargas presentes.

A)
I e II, apenas.
B)
III, apenas.
C)
II e III, apenas.
D)
I, apenas.
E)
I, II e III.
Questão 19)
O fator de potência é um dos diversos parâmetros existentes para avaliar a qualidade da energia
elétrica e tem implicação direta em questões relacionadas à utilização, ao carregamento e ao
planejamento das redes de distribuição de energia elétrica. Para amenizar o impacto do baixo
fator de potência e, consequentemente, uma baixa qualidade de energia, é importante que as
indústrias, em suas plantas elétricas, corrijam o fator de potência (Fonte: Revista O SETOR
ELÉTRICO, 2011).
A respeito do fator de potência e de suas consequências, julgue os itens a seguir.
I - Deve-se aumentar a parcela de energia reativa e diminuir a ativa para se corrigir o fator de
potência e torná-lo próximo da unidade.
II - O aumento da corrente devido ao excesso de energia reativa leva a quedas de tensão
acentuadas, podendo ocasionar a interrupção do fornecimento de energia elétrica e a sobrecarga
em certos elementos da rede.
III - A energia reativa, ao sobrecarregar uma instalação elétrica, inviabiliza sua plena utilização,
condicionando a instalação de novas cargas a investimentos que seriam evitados se o fator de
potência apresentasse valores mais altos.
É correto o que se afirma em:

A)
I, apenas.
B)
I, II e III.
C)
I e II.
D)
II e III.
E)
II, apenas.
Questão 20)
A maioria das cargas domésticas (como máquinas de lavar, condicionadores de ar e geladeiras)

e cargas industriais (como motores de indução) são indutivas e operam com baixo fator de
potência atrasado. Embora a natureza indutiva da carga não possa ser alterada, podemos
aumentar seu fator de potência. O processo de aumentar o fator de potência sem alterar a tensão
ou a corrente para a carga original é conhecido como correção do fator de potência. Uma vez
que a maioria das cargas são indutivas, como a ilustrada em (a) na figura a seguir, o fator de
potência de uma carga é melhorado ou corrigido instalando-se, deliberadamente, um capacitor
em paralelo com a carga, como ilustrado em (b). O efeito da adição do capacitor pode ser
ilustrado usando o diagrama fasorial das correntes envolvidas, como mostrado em (c).
ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentals of electric circuits. 4. ed. Nova Iorque:

McGraw-Hill, 2009 (adaptado).
A respeito da influência do fator de potência e de sua correção em instalações elétricas, avalie

as asserções a seguir e a relação proposta entre elas.
I. A adição do capacitor em paralelo à carga indutiva, ilustrado em (b), é uma prática comum e
incentivada em instalações, atuando na diminuição do ângulo de fase entre a tensão fornecida e
a corrente, como ilustrado em (c), aumentando o fator de potência da instalação e a parcela de
potência ativa utilizada pelo equipamento.
PORQUE
II. A correção do fator de potência da instalação beneficia o consumidor, diminuindo as perdas

reativas e os valores cobrados pela eletricidade, uma vez que as empresas de energia cobram
taxas mais altas por demandas de correntes maiores, que resultam em maiores perdas de
potência por efeito Joule.
A)
B)
C)
D)
E)

Geração, Transmissão e Distribuição de Energia Questão 1)

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Geração, Transmissão e Distribuição de Energia Questão 1)

Enviado por

Direitos autorais:

Formatos disponíveis

Geração, Transmissão e Distribuição de Energia

A potência de geradores trifásicos é maior que a de geradores CA monofásicos e em Corrente

SATO, Fujio; FREITAS, Walmir. Análise de curto-circuito e princípios de proteção em

Considerando o texto apresentado e o Teorema das Componentes Simétricas ou Teorema de

I. Ao aplicar o Teorema de Fortescue em um sistema trifásico equilibrado terá como resultado

A respeito dessas asserções, assinale a opção correta.
