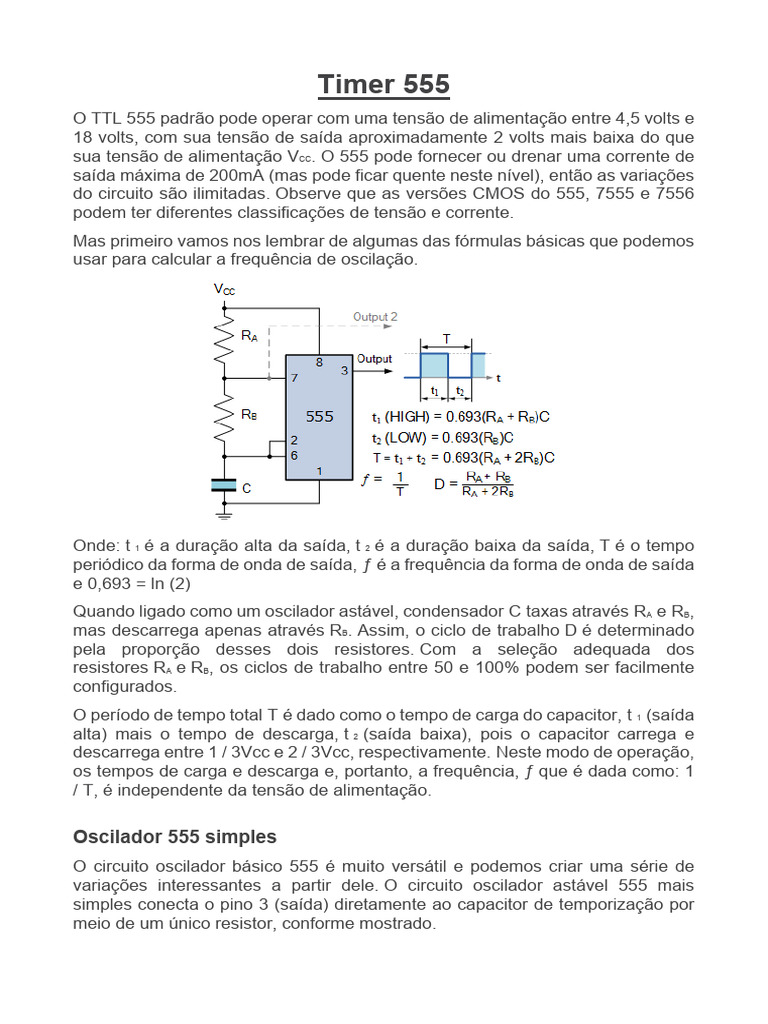

Timer 555

O TTL 555 padrão pode operar com uma tensão de alimentação entre 4,5 volts e
18 volts, com sua tensão de saída aproximadamente 2 volts mais baixa do que
sua tensão de alimentação VCC. O 555 pode fornecer ou drenar uma corrente de
saída máxima de 200mA (mas pode ficar quente neste nível), então as variações
do circuito são ilimitadas. Observe que as versões CMOS do 555, 7555 e 7556
podem ter diferentes classificações de tensão e corrente.
Mas primeiro vamos nos lembrar de algumas das fórmulas básicas que podemos
usar para calcular a frequência de oscilação.

Onde: t 1 é a duração alta da saída, t 2 é a duração baixa da saída, T é o tempo

periódico da forma de onda de saída, ƒ é a frequência da forma de onda de saída
e 0,693 = ln (2)
Quando ligado como um oscilador astável, condensador C taxas através RA e RB,
mas descarrega apenas através RB. Assim, o ciclo de trabalho D é determinado
pela proporção desses dois resistores. Com a seleção adequada dos
resistores RA e RB, os ciclos de trabalho entre 50 e 100% podem ser facilmente
configurados.
O período de tempo total T é dado como o tempo de carga do capacitor, t 1 (saída
alta) mais o tempo de descarga, t 2 (saída baixa), pois o capacitor carrega e
descarrega entre 1 / 3Vcc e 2 / 3Vcc, respectivamente. Neste modo de operação,
os tempos de carga e descarga e, portanto, a frequência, ƒ que é dada como: 1
/ T, é independente da tensão de alimentação.

Oscilador 555 simples

O circuito oscilador básico 555 é muito versátil e podemos criar uma série de
variações interessantes a partir dele. O circuito oscilador astável 555 mais
simples conecta o pino 3 (saída) diretamente ao capacitor de temporização por
meio de um único resistor, conforme mostrado.
Oscilador 555 simples

Quando a saída no pino 3 é HIGH, o capacitor é carregado através do

resistor. Quando a tensão no capacitor atinge 2/3 Vcc, o pino 6 faz com que a
saída no pino 3 mude de estado e fique BAIXA. O capacitor agora descarrega de
volta através do mesmo resistor até que o pino 2 alcance 1 / 3Vcc, fazendo com
que a saída mude de estado mais uma vez. O capacitor carrega e descarrega
continuamente entre 2 / 3Vcc e 1 / 3Vcc para frente e para trás através do mesmo
resistor, criando um estado ALTO e BAIXO na saída, pino 3.
Como o capacitor carrega e descarrega através do mesmo resistor, o ciclo de
trabalho desse arranjo básico é muito próximo a 50% ou 1: 1. A série de pulsos
de saída de onda quadrada produzida tem um tempo de ciclo (T) igual a
aproximadamente 2 (0,693) * RC ou 2lin (2) * RC. A frequência da forma de onda
de saída (ƒ) é, portanto, igual a: 0,722 / RC.
Então, por exemplo, se quisermos gerar uma forma de onda de onda quadrada
de saída de 1kHz, então R = 3,3kΩ e C = 220nF usando os valores de
componente preferidos.

Oscilador 555 mais rápido

Variando o valor de R ou C, o circuito multivibrador astável 555 pode ser feito

para oscilar em qualquer frequência de saída desejada. Mas qual é a frequência
máxima de oscilações que podemos produzir a partir de um único chip
temporizador 555.
Para fazer com que o 555 opere em sua frequência mais alta, é necessário
reativá-lo continuamente no instante em que a saída muda de estado, de alto
para baixo, ou de baixo para alto. A velocidade de comutação mais rápida pode
ser obtida removendo os componentes de tempo R e C e alimentando o sinal de
saída diretamente de volta às entradas do acionador.
Ao conectar a saída, pino 3, tanto à entrada de disparo, pino 2, quanto à entrada
de limite, pino 6, toda vez que a saída muda de estado, ela dispara novamente o
555 para mudar de estado novamente. No entanto, a forma de onda de saída não
será simétrica ou quadrada, mas uma série de pulsos negativos.
A frequência de oscilação mais alta obtida com este arranjo dependerá da tensão
de alimentação, do tipo de chip 555 usado, TTL ou CMOS e do fabricante, pois o
circuito interno difere de fabricante para fabricante. Mas é possível produzir uma
frequência de saída de até 350 kHz a 5 volts.

Oscilador 555 mais lento

Se voltarmos ao circuito do oscilador 555 original e substituir o capacitor de
temporização por um eletrolítico de grande valor, como um capacitor de 220uF
ou 470uF, ao selecionar o resistor de temporização apropriado, a frequência de
oscilação pode ser reduzida para muito menos de 1 Hz. Se for esse o caso, o
circuito 555 para de se tornar um oscilador e se torna um temporizador ou circuito
de retardo cuja largura de pulso pode ser de 10 segundos.

555 Timer Circuit

Neste circuito de retardo de tempo, o limite, pino 6 e a descarga, pino 7 estão

ligados na junção dos componentes de temporização RC e a saída permanece
BAIXA e estável até que o 555 seja acionado pela aplicação de um pulso negativo
em pino 2.
O pino 2 do gatilho é mantido ALTO por meio do resistor R 1 até que o botão de
pressão S 1 seja fechado. A operação de S 1 momentaneamente curto-circuita o
pino 2 à terra e, portanto, abaixo de 1 / 3Vcc, iniciando o ciclo de retardo. Uma
vez ativada, a saída no pino 3 muda para ALTO por alguma duração pré-
calculada determinada pela constante de tempo RC dos circuitos e não
responderá a qualquer acionamento adicional da chave S 1 até que o período de
atraso temporizado tenha sido atingido, ponto em que a saída em o pino 3 retorna
BAIXO novamente.
Isso torna este circuito Monoestável acionado manualmente útil em aplicações
de debouce de switch, pois um único pulso é criado, não importa quantas vezes
o switch seja pressionado. A largura do período do pulso de saída Monoestável
em que a saída é HIGH é dada como: 1.1RC em segundos, onde R está
em Ohms e C está em Farad .
Portanto, para nosso circuito de atraso de tempo 555 simples, o atraso de saída
no qual a saída está em um estado ALTO é calculado como: 1,1 * 9100 * 10 * 106
= 100 ms . Ao selecionar valores apropriados de atrasos de saída R e C de
alguns microssegundos a muitas horas podem ser obtidos, mas com longos
atrasos exigindo capacitores eletrolíticos de grande valor, o período de tempo
geralmente não é tão preciso, pois a tolerância do capacitor torna-se
extremamente grande, até + / -50%.
Isso pode ser superado alterando o resistor de temporização para um
potenciômetro para compensar as tolerâncias do capacitor ou selecionando
capacitores eletrolíticos de baixa fuga. Na prática, o resistor de temporização não
deve exceder cerca de 10MΩ ou um capacitor de temporização maior que 470uF,
pois ambos combinados dariam um pulso de atraso de cerca de 5170 segundos
ou cerca de 1,5 horas.

Ciclo de Trabalho Modificado

Dissemos anteriormente que o ciclo de trabalho, ou seja, a relação entre o tempo
de ativação e o tempo de ciclo total, é limitado entre 50% e 100% para o circuito
oscilador 555 padrão. Mas algumas aplicações podem requerer um ciclo de
trabalho específico a ser ajustado abaixo de 50%, que é a t1 (HIGH) tempo é
menor ou mais curto do que o t2 tempo (LOW) que são definidas pelas proporções
de RA e RB.
À medida que a resistência de RA se torna muito maior do que RB, o ciclo de
trabalho aumenta em direção à unidade (100%) conforme RB se aproxima de
zero. Da mesma forma, conforme a resistência de RB aumenta em relação a RA,
o ciclo de trabalho se aproxima de 50% (ou 1: 1), dando à forma de onda de saída
uma aparência de onda mais quadrada. No entanto, para obter um ciclo completo
de trabalho de 50%, RA teria de ser zero ohms que não é permitido como este
seria curto para fora VCC a terra através do pino 7 de descarga.
Uma maneira de atingir um ciclo de trabalho inferior a 50% é incluir um diodo
dentro do circuito de temporização RC, conforme mostrado.
50% do ciclo de trabalho

A adição do diodo D1 nos pinos 6 e 7 do circuito oscilador básico 555 causa um

curto-circuito no resistor R B durante o ciclo de carga.
O diodo, que pode ser qualquer diodo de silício de uso geral, permite que o
capacitor carregue diretamente de RA, já que R A e D 1 estão efetivamente em
série removendo o resistor R B do ciclo de carga, embora uma corrente de fuga
muito pequena ainda flua através RB.
Durante o ciclo de descarga, quando a saída no pino 3 é BAIXA, o diodo D 1 é
polarizado reversamente para que o circuito funcione da mesma forma que antes
de descarregar através do resistor R B e no pino 7 do 555.
Assim, durante o ciclo de carga quando a saída é ALTA, R A e C controlam
o período de tempo t1, enquanto durante o ciclo de descarga quando a saída é
BAIXA, RB e C controlam o período de tempo t2.
Observe que, devido à presença do diodo, D 1 em RB, a queda de tensão direta
dos diodos de 0,7 volts torna o circuito mais sensível às variações na tensão de
alimentação, Vcc. Assim, a expressão de tempo t 1 é modificada para
aproximadamente 0,8RC para compensar essa queda do diodo.

Ciclo de trabalho aprimorado

Podemos melhorar o circuito anterior adicionando um segundo diodo, D2 em série
com o resistor de descarga, RB, como mostrado.
Com a inclusão de D2, qualquer corrente de fuga paralela fluindo através
de RB durante o ciclo de carga é completamente bloqueada como diodo, D2 é
polarizado reversamente durante este período de tempo.
Durante o período de descarga, o capacitor descarrega de volta através da
conexão em série de D2 e RB à medida que o diodo D1 sofre polarização reversa
durante este ciclo.
Assim, ambos os caminhos de carga e descarga para o capacitor de
temporização tornam-se idênticos à medida que o capacitor de temporização
carrega através de RA e D1 e descarrega através de RB e D2, permitindo que
qualquer período de temporização seja ajustado sem afetar o outro.
Uma versão interessante do circuito de ciclo de trabalho aprimorado usando
diodos é que se você fizer os dois resistores de temporização, R A e R B idênticos,
ou seja, RA = RB , o ciclo de trabalho será exatamente 50%, produzindo uma saída
de onda quadrada forma de onda.
Mais uma vez, as equações do oscilador astável 555 padrão são ligeiramente
modificadas para levar em conta a inclusão dos diodos e, como antes, devido às
quedas de tensão do diodo direto, os períodos de temporização são sensíveis às
variações da tensão de alimentação.

Períodos de tempo totalmente independentes

Podemos melhorar mais uma vez o circuito acima usando um ou dois
potenciômetros em série com os dois diodos, dando-nos variações totalmente
independentes nos períodos de tempo de carga e descarga, conforme mostrado.
Oscilador 555 totalmente independente

O circuito de temporização à esquerda mostra o uso de dois potenciômetros

dentro do projeto do oscilador. Usando dois potenciômetros, VR1 e VR2 , cada um
em série com os diodos, o período de tempo para o ciclo de carga (saída alta) e
o ciclo de descarga (saída baixa) podem ser ajustados independentemente,
permitindo controle total sobre o ciclo de trabalho sem afetando a frequência de
saída.
Uma variação alternativa mais simples no circuito anterior é usar um único
potenciômetro para controlar os dois períodos de temporização de saída ao
mesmo tempo, conforme mostrado no circuito do lado direito. Com o braço do
limpador de potenciômetros em sua posição central, o valor resistivo entre o
ponto A e o limpador é igual ao valor resistivo entre o ponto B e o limpador, então
o ciclo de trabalho será de 50%, produzindo uma forma de onda de saída de onda
quadrada.
À medida que o braço do limpador dos potenciômetros varia do centro ao ponto
A, o ciclo de trabalho diminui. Da mesma forma, conforme o braço do limpador
de potenciômetros é variado na direção reversa do centro para o ponto B, o ciclo
de trabalho aumenta. Assim, o ciclo de trabalho da forma de onda de saída pode
ser variado de baixo a alto, sem alterar a frequência de saída.
Podemos levar essa ideia um passo adiante, convertendo um circuito astável 555
do ciclo de trabalho de 50% em um que nos permite variar os tempos de tON até
tOFF, semelhante ao circuito anterior. Esta relação ON /OFF (Marca / Espaço) pode
ser alterada adicionando um único diodo e potenciômetro (ou um diodo e dois
resistores fixos) conforme mostrado.
Variando o Ciclo de Trabalho do 555

Quando a energia é aplicada pela primeira vez, o capacitor de temporização C1 é

descarregado e a saída (pino 3) fica ALTA, então C1 carrega rapidamente através
do diodo polarizado direto, D1 e metade do potenciômetro, VR1. Quando o pino 6
(Limiar) do 555 detecta 2/3 Vcc, o pino de saída 3 muda para BAIXO e o capacitor
C1 descarrega lentamente de volta através da outra metade do potenciômetro, já
que agora o diodo é polarizado reversamente, até o pino 2 (Gatilho) detecta 1/3
Vcc causando a saída, pino 3 para voltar para ALTO novamente, repetindo o ciclo
mais uma vez.
A quantidade de tempo em que a saída do 555 fica ALTA é chamada de
“MARCA”, e a quantidade de tempo em que a saída do 555 fica BAIXA é chamada
de “ESPAÇO”. Assim, variando o potenciômetro entre o ponto "A" (mais baixo) e
o ponto "B" (mais alto), podemos alterar a proporção de marcação para espaço
(seu ciclo de trabalho) da forma de onda de saída entre cerca de 5% (posição A)
e um máximo de 50% (posição B). Lembre-se de que se os comprimentos de
Mark e Space forem iguais, a saída será 1:1.
A vantagem desse circuito é que podemos produzir comprimentos de marca
(HIGH) curtos ou pulsos de tempo com períodos de espaço (LOW) muito longos
para todos os tipos de aplicações de pulso e tempo. Se invertermos a direção do
diodo, D1, podemos criar um circuito de temporização com um espaço curto, mas
um longo período de marcação, que é um pulso OFF curto, mas uma longa
duração ON.
A desvantagem desse circuito de ciclo de trabalho variável básico é que a
duração do período de temporização muda conforme o potenciômetro é ajustado
devido à interação das duas metades do potenciômetro. Para compensar isso,
se um período de temporização fixo T for necessário, o valor do capacitor de
temporização, C 1, deve ser ajustado ou alterado.
Um uso muito bom de qualquer um dos circuitos de temporização variável é
controlar a velocidade dos motores CC usando a modulação por largura de pulso.
Controle do motor de modulação por largura de pulso
A modulação por largura de pulso ou PWM é uma forma de controlar o valor
médio da tensão aplicada a uma carga, ligando e desligando constantemente em
diferentes ciclos de trabalho. Em vez de controlar a velocidade de rotação de um
motor aplicando cuidadosamente cada vez menos tensão a ele, podemos
controlar sua velocidade alternando totalmente LIGADO e DESLIGADO de forma
que o tempo médio LIGADO produza o mesmo efeito que uma variação da tensão
de alimentação.
Na verdade, a tensão de controle aplicada nos terminais do motor é controlada
pelo ciclo de trabalho da forma de onda de saída do 555 que, por sua vez, controla
a velocidade de rotação. Também podemos usar este método de modulação por
largura de pulso para controlar o brilho de uma lâmpada ou LED.

Controle de modulação por largura de pulso

A velocidade de rotação do motor DC é controlada usando o potenciômetro que

varia o ciclo de trabalho da forma de onda de saída de cerca de 5% a 95%. O
resistor R 1 limita o fluxo de corrente na base do transistor de comutação, e o
diodo D 3 é usado em paralelo com o motor para supressão e transientes de
tensão quando o motor é ligado e desligado.
O transistor de chaveamento dado no exemplo é um transistor de potência BD220
NPN, avaliado em 70 volts, 4 amperes, mas qualquer transistor equivalente
serviria, desde que possa lidar com segurança com a corrente de carga do
motor. O transistor de comutação pode exigir um dissipador de calor para dissipar
o calor.
