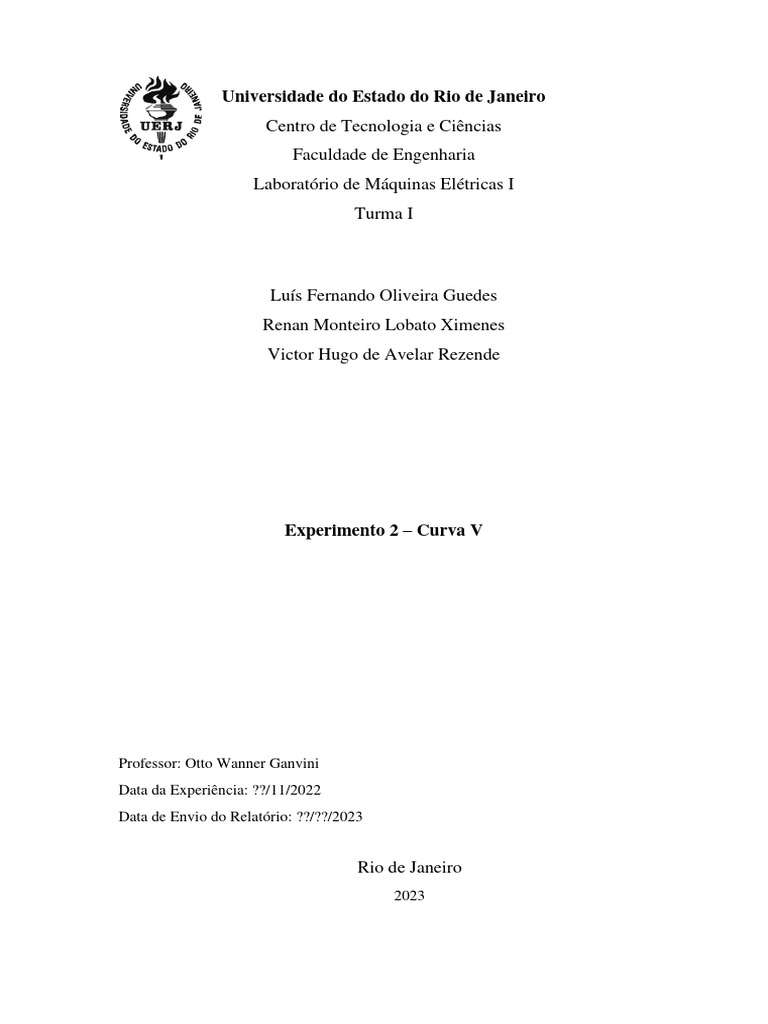

Universidade do Estado do Rio de Janeiro

Centro de Tecnologia e Ciências

Faculdade de Engenharia
Laboratório de Máquinas Elétricas I
Turma I

Luís Fernando Oliveira Guedes

Renan Monteiro Lobato Ximenes
Victor Hugo de Avelar Rezende

Experimento 2 – Curva V

Professor: Otto Wanner Ganvini

Data da Experiência: ??/11/2022
Data de Envio do Relatório: ??/??/2023

Rio de Janeiro
2023
Introdução

As curvas V são gráficos que mostram dependências das correntes de armadura de uma
máquina síncrona como função de corrente de campo e de armadura. O objetivo da curva é
apresentar a variação.

Objetivo

O experimento tem como objetivo de analisar o comportamento da máquina síncrona

quando a corrente de campo é alterada, observando comportamento da corrente de saída da
máquina com o intuito de formar a curva V como na Figura 1, porém só será analisado um caso,
quando a maquina está se comportando como um gerador síncrono e a vazio.
Resultados

Ifd (A) Ia (A)

0,25 9
0,31 8
0,4 7
0,48 6
0,56 5
0,62 4
0,67 3
0,72 2
1,09 1
1,15 2
1,19 3
1,23 4
1,29 5
1,39 6
1,47 7
1,56 8
1,65 9

Curva V
10
9
8
7
6
Ia (A)

5
4
3
2
1
0
0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8
Ifd (A)

Conclusão:

Foi constado que realmente é formado uma curva V entre a relação de corrente de
campo (Ifd) e corrente de saída (Ia), como esperado pela teoria, porém a corrente da linha não
chegou a zero mesmo a máquina estando a vazio isso se deve pelas perdas que rotação da
máquina sendo impossível ter uma potencia ativa igual a zero.

Foi observado também uma variação maior de corrente de campo para o lado sub
excitado, já no lado sobre excitado uma variação bem menor.
