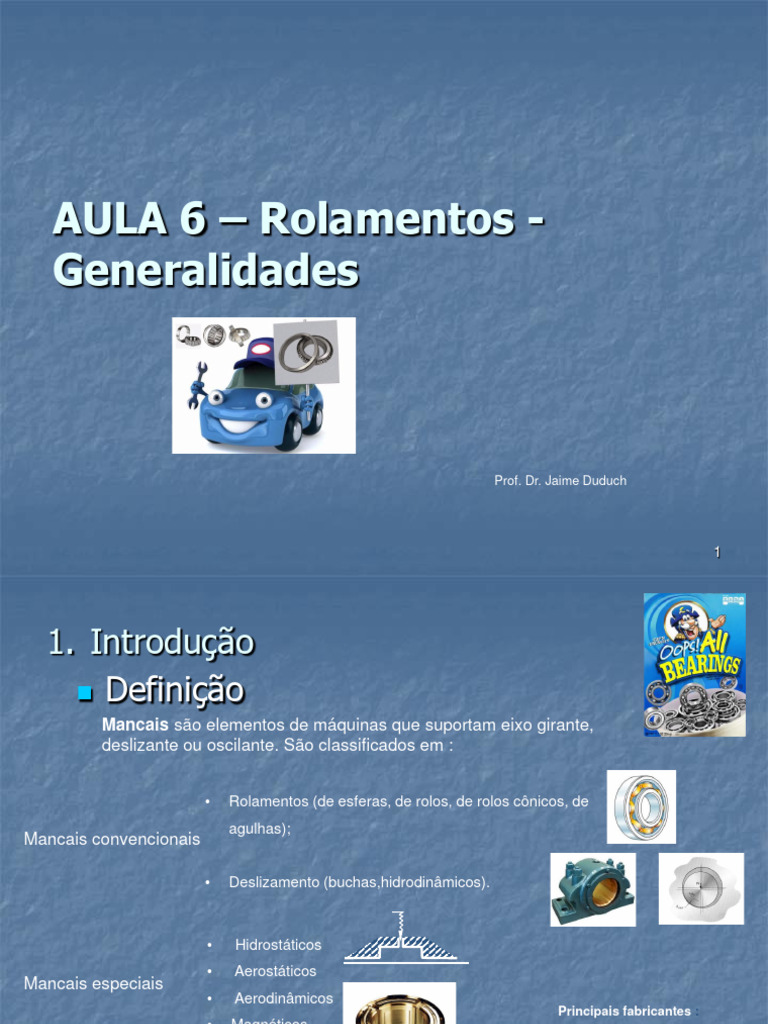

Generalidades
1
1. Introdução
◼ Definição
Mancais são elementos de máquinas que suportam eixo girante,
deslizante ou oscilante. São classificados em :
• Deslizamento (buchas,hidrodinâmicos).
• Hidrostáticos
• Aerostáticos
Mancais especiais
• Aerodinâmicos
Principais fabricantes :
• Magnéticos
www.skf.com.br
www.nsk.com.br
www.schaeffler.com.br
2
◼ Mancal de escorregamento X Mancal de
rolamento
W 𝐹×𝑟 ≅𝑊×𝑎
F r 𝑎
• Atrito seco de rolamento 𝐹= 𝑊 = 𝜇𝑟𝑜𝑙𝑎𝑚𝑒𝑛𝑡𝑜 × 𝑊
𝑟
a
𝜇𝑟𝑜𝑙𝑎𝑚𝑒𝑛𝑡𝑜 = 0,0012 𝑎 0,0015
𝜇𝑟𝑜𝑙𝑎𝑚𝑒𝑛𝑡𝑜 ≪ 𝜇𝑑
3
◼ Vantagens do Mancal de Rolamento sobre
o Mancal de Escorregamento
1 - Menor atrito de partida (0,02 contra 0,12)
2 - Lubrificação mais fácil
3 - Amaciamento desnecessário
4 - Liberdade de escolha do material do eixo
5 - Maior capacidade de carga por largura
6 - Padronização
4
◼ Tipos de Elementos Rolantes
Capacidade de Coeficiente de
Tipo de contato
carga atrito
Contato puntiforme
Contato linear
5
◼ Construção dos Rolamentos
6
7
ROLAMENTO AXIAL DE ESFERA DE ESCORA DUPLA COM ARRUELA DE CAIXA ESFÉRICA
ROLAMENTO AXIAL DE ESFERA DE ESCORA DUPLA ROLAMENTO AXIAL DE ESFERAS DE ESCORA SIMPLES
8
Forma da pista - Área de contato
Blindagem ( opcional ) :
• proteção contra partículas externas Z 2Z
• placa protetora fixa no anel ext.
-Z (1 placa )
- 2Z ( 2 placas )
- LZ ( pré lubrificadas )
LZ 2LZ
9
◼ Fabricação e Montagem
GAIOLA
ELEMENTOS barra → conformação a frio (d ≤ 3/4’’) ou a quente → tratamento térmico → retificação frontal
Fixo
1a escolha : diferença máxima 1 [µm] entre elementos
2a escolha : diferença diâmetro < 1 [µm] (casos especiais de precisão)
https://youtu.be/19duYMdiXi0
10
Montagem Pista do
anel externo
11
◼ Desvio de batida radial 11. 12
runout
Desvio
total de giro
Normal P6 P5 P4 SP UP
Precisão
Erro
Desvio
de 15 10 5 4 2 [µm]
um rolamento.
d = 50 mm
1211. 12
◼ Tipos de Rolamentos
ROLAMENTO RÍGIDO DE ESFERAS
• mais comum, mais barato
• suporta cargas radiais e um pouco de carga axial
• baixo atrito → altas rotações
• cargas leves e médias
13
ROLAMENTOS DE CONTATO ANGULAR
• uso parecido ao anterior
• inclinação do contato aumenta cargas axiais suportadas
• carga axial só num sentido
Rolamento de
esferas de 4
pontos de
contato
14
ROLAMENTOS AUTOCOMPENSADORES DE ESFERAS
• uma ou duas fileiras de esferas
• compensam desalinhamento angular de até 3 graus
• suportam cargas radiais e axiais leves
15
ROLAMENTOS DE ROLOS CILÍNDRICOS
• maior capacidade de carga
• os anéis são separáveis
• com duas flanges não suporta carga axial ( N, NU )
• com três flanges → axial em um sentido
• com quatro flanges → axial em dois sentidos
16
ROLAMENTO AUTOCOMPENSADOR DE ROLOS
17
ROLAMENTOS DE AGULHAS
• d = 1,5 ~ 5 mm, L = 2,5 . d
• Usados nos casos de falta de espaço na direção radial
• São separáveis
• Somente carga radial
1811. 18
ROLAMENTO DE ROLOS CÔNICOS
19
ROLAMENTOS AXIAIS DE ESFERAS
• Somente cargas axiais num só sentido
• Anel do eixo tem d menor
• Anel da caixa tem D maior
20
ROLAMENTOS AXIAIS DE ESFERAS DE CONTATO ANGULAR
21
ROLAMENTOS AXIAIS DE ROLOS CILINDRICOS
22
◼ Seleção de rolamentos
d, carga
a) Espaço disponível
Rolos Rolos
• Suficiente: Esferas cônicos
cilíndricos
d) Rotação
• Rolamentos pequenos chegam a 40000 [rpm]
• Cargas radiais → máxima rotação com rolamento rígido de esferas
• Cargas combinadas → contato angular de esferas
e) Precisão
• Rolamentos com folga pequena ou pré-carga
• Máquinas de precisão (alta rotação) → classes P4, SP e UP
f) Funcionamento silencioso
• Mais silencioso → rolamento rígido de esferas
h) Facilidade de montagem
• Rolamentos separáveis
• Furo cônico
24
◼ Aplicações e Fixação de Rolamentos
FIXAÇÃO AXIAL
1 rolamento 1 rolamento
bloqueado e
livre
Rolamento bloqueado
• necessariamente tipo que suporte cargas axiais
• deve ser o mancal mais próximo da carga axial
• só em casos especiais de ausência de Faxial dispensa-se o rolamento bloqueado
• Alguns casos há bloqueio duplo:
- eixos curtos
- ausência de dilatação
- prevê-se folga mínima de projeto
- controle de aperto com torquímetro
- montagem na temperatura de trabalho
25
26
27
Fonte: www.ntn.com.br/servicos.htm
28
Fonte: www.ntn.com.br/servicos.htm
29
PORCA DE FIXAÇÃO E ARRUELA DE TRAVA
https://www.youtube.com/watch?v=8hzCaVLVjk4
https://www.youtube.com/watch?v=ZtBg5JpgNB0
https://youtu.be/TeXRgynBb-k 30
ANÉIS ELÁSTICOS DIN 471 E DIN 472
d4
b
m
d1
d2
s n
31
32
33
RAIOS DE ARREDONDAMENTO E SAÍDA DE FERRAMENTA
SAÍDA DE FERRAMENTA
PARA ra, CONSULTE
CATÁLOGO DO FABRICANTE
PARA CADA PRODUTO
ESECÍFICO 34
MONTAGEM DE ROLAMENTOS DE CONTATO ANGULAR E DE ROLOS CÔNICOS
35
Rolamento Livre
• Os rolamentos de rolos cilíndricos e de agulhas permitem deslocamento axial dentro do rolamento → ambos
os anéis podem ser presos ou montados com interferência mesmo no rolamento livre.
• Nos outros casos um dos anéis tem que ser livre (montado com ajuste indeterminado com tendência à folga).
• Separar as ações e usar 1 rolamento específico para cargas axiais e 2 rolamentos radiais.
• Para cargas médias o “ rolamento específico“ pode ser um que suporte carga combinada montado com
grande folga radial → só recebe Faxial.
3611. 36
◼ Vedações de Rolamentos
37
Vedações com contato
38
Anéis de feltro. Simples e baratos
Normalmente lubrificação com graxa
Velocidade até 100 m/s
Rugosidade do eixo menor que Ra 3,2 µm
39
Vedações estáticas
juntas O-rings
https://www.norelem.com/xs_db/DOKUMENT_DB/www/NOREL
EM/Technische_Hinweise/23900-Oringe/23900_Indicacao-
tecnica-para-O-Rings_PT.pdf
40
Vedações sem contato
41
FIXAÇÃO RADIAL
c/ tendência
H7g6; H7h6
ajustes a folga
carga indeterminados
fixa (de precisão) c/ tendência
a interferência H7j6; H7k6 ; H7m6
carga
Ajuste com tendência à interferência
giratória
42
VER PÁGINA 171 E TABELAS 7 E 8 DO CATALOGO DA SKF
43
Ajustes: Resumo
Com interferência r6 , r7 P7
44
◼ Folga Interna nos Rolamentos
Bom funcionamento
Folga ideal : Vida longa
Precisão
Ruído
Folga excessiva:
Baixa rigidez
Denominação :
C1 C2 Normal C3 C4 C5
Folga
~ 1 8 23 38 55
a a a a a
~ 15 µm 28 43 61 90
p/ rolamento esferas d = 50 mm
45
46
EFEITOS DA PRÉ-CARGA/FOLGA INTERNA NOS ROLAMENTOS
47
◼ Considerações sobre Tolerâncias
Geométricas e Rugosidade
48
Tolerâncias para assento cônico
Exemplo de envelope E
49
Rugosidade dos assentos de rolamentos
50
EXEMPLOS DE APLICAÇÃO
Contra-ponto de máquina
52
Notas de aula – Aula 11 – Mancais de rolamentos
Fonte: www.ntn.com.br/servicos.htm
55
Dimensionamento de Rolamentos
56
Valores de referência para o valor de segurança s0
Rolamento em rotação
Cargas de choque
≥ 1.5 ≥ 2.5 ≥ 1.5 ≥3 ≥2 ≥4 ≥1 ≥2
pronunciadas1
57
6.2 – Cargas Dinâmicas num Rolamento
𝐹𝑐𝑎𝑙𝑐𝑢𝑙𝑎𝑑𝑜 = 𝑓𝐹𝑡𝑒ó𝑟𝑖𝑐𝑎
𝑓 = 1,0 𝑎 3,0 (𝑑𝑒𝑝𝑒𝑛𝑑𝑒𝑛𝑑𝑜 𝑑𝑎𝑠 𝑖𝑛𝑐𝑒𝑟𝑡𝑒𝑧𝑎𝑠 𝑎𝑐𝑖𝑚𝑎)
* ISO 281/I-1987
58
Uma vez determinadas a força radial e a força axial nos mancais calcula-se a carga
dinâmica equivalente Fr
𝐹𝑎
>𝑒
𝐹𝑟
fo = fator de carga conforme tabelas de produtos 59
Exemplo: rolamento de esferas
60
61
Cargas variáveis :
F
F1 F3
1 ciclo
de carga
3 σ 𝐹𝑖3 𝑢𝑖
F2 𝐹𝑚é𝑑 =
σ 𝑢𝑖
u1 u2 u3
ui : número de rotações
u
𝐹𝑚í𝑛 + 2𝐹𝑚á𝑥
𝐹𝑚é𝑑 =
3
62
Para os rolamentos de contato angular com montagens especiais, a carga dinâmica
equivalente é :
𝐹𝑎
• Na disposição em “Tandem” : 𝐹 = 𝐹𝑟 para ≤ 1,14
𝐹𝑟
𝐹𝑎
𝑃 = 0,35𝐹𝑟 + 0,57𝐹𝑎 para > 1,14
𝐹𝑟
X O >>
63
LOCALIZAÇÃO DO PONTO DE CARGA (REAÇÃO) NA LINHA DE CENTRO DO EIXO CONFORME A
MONTAGEM DE ROLAMENTOS DE ESFERAS DE CONTATO ANGULAR E ROLAMENTOS DE ROLOS
CÔNICOS
64
6.3 – Vida de Rolamentos
- material do rolamento.
- valor da carga. %
90%
- vibrações/choques. Ocorr.
Vida L depende de :
- lubrificação.
- temperatura.
- montagem (folgas, interferência, etc.) L10 Número de rotações
Determina-se estaticamente L através de ensaios e tal que 90% dos rolamentos idênticos ensaiados tenham
vida Li > L.
𝑝
L 𝐶
𝑝
𝐶 𝑃
Equação básica : 𝐿=
𝑃
𝐶
L - vida nominal em milhões de rotações 𝑃
C - Capacidade de carga dinâmica do rolamento, dada em catálogo [N]
P - Carga dinâmica equivalente aplicada [N]
65
Vida em horas de serviço : Lh
𝑝
106 𝐶
𝐿ℎ = n : [rpm]
60𝑛 𝑃
Fórmula ampliada da vida de rolamentos (nominal ajustada)
𝑝
𝐶
𝐿 = 𝑎1 𝑎2 𝑎3
𝑃
a1 : fator de ajuste da confiabilidade
% a1
90 1.00 90%
95 0.62 95%
96 0.53
97 0.44
98 0.33
a1L10 L10
99 0.21
200 0.73
250 0.42 a2 ajusta a diminuição das propriedades
mecânicas do material com a temperatura
300 0.22
66
a3 : fator de ajuste para lubrificação
𝑎23 = 𝑎2 × 𝑎3
𝜈
𝑘= Relação de viscosidade
𝜈1
67
Catálogo SKF Pág. 72
68
Catálogo SKF Pág. 73
69
Guia para valores de vida nominal requerido L10h em diferentes classes de máquinas
Classe de máquina Horas de trabalho
Eletrodomésticos, máquinas agrícolas, instrumentos, aparelhos técnicos para uso médico 300 a 3000
Máquinas para trabalhar com alta confiabilidade durante períodos curtos ou intermitentemente:
8000 a 12000
Elevadores, guindastes para produtos embalados, ou amarras de tambores, fardos, etc.
Equipamentos de abastecimento de água, fornos rotativos, torcedeiras de cabos, máquinas propulsoras de navios. 60000 a 100000
Máquinas para fabricação de celulose e papel, máquinas elétricas de grande porte, centrais de energia, bombas e
ventiladores para minas, mancais de eixos propulsores de navios. ~ 100000
70
Fonte: www.ntn.com.br
71
Cálculo inverso
O método de cálculo apresentado é iterativo (adota-se rolamento e verifica–se se suporta). Isto pode demandar
muitas iterações, neste caso usar o cálculo inverso partindo-se da vida desejada da tabela da página anterior
𝑝
𝐶 𝐿 × 106
𝐿 = 𝑎1 𝑎23 𝐿ℎ =
𝑃 60 × 𝑛
1
𝐿ℎ 𝑑𝑒𝑠𝑒𝑗𝑎𝑑𝑎 × 60 × 𝑛 𝐶 𝐿𝑛𝑒𝑐𝑒𝑠𝑠á𝑟𝑖𝑎 𝑝
𝐿𝑛𝑒𝑐𝑒𝑠𝑠á𝑟𝑖𝑜 = → =
106 𝑃 𝑛𝑒𝑐𝑒𝑠𝑠á𝑟𝑖𝑎
𝑎1 𝑎23
72
6.4 – Lubrificação de Rolamentos
73
Comparação dos métodos de Lubrificação (catálogo NTN)
74
EXEMPLOS DE MONTAGEM PARA
AJUSTE DA FOLGA/PRÉ-CARGA EM
ROLAMENTOS DE ROLOS CÔNICOS
75
