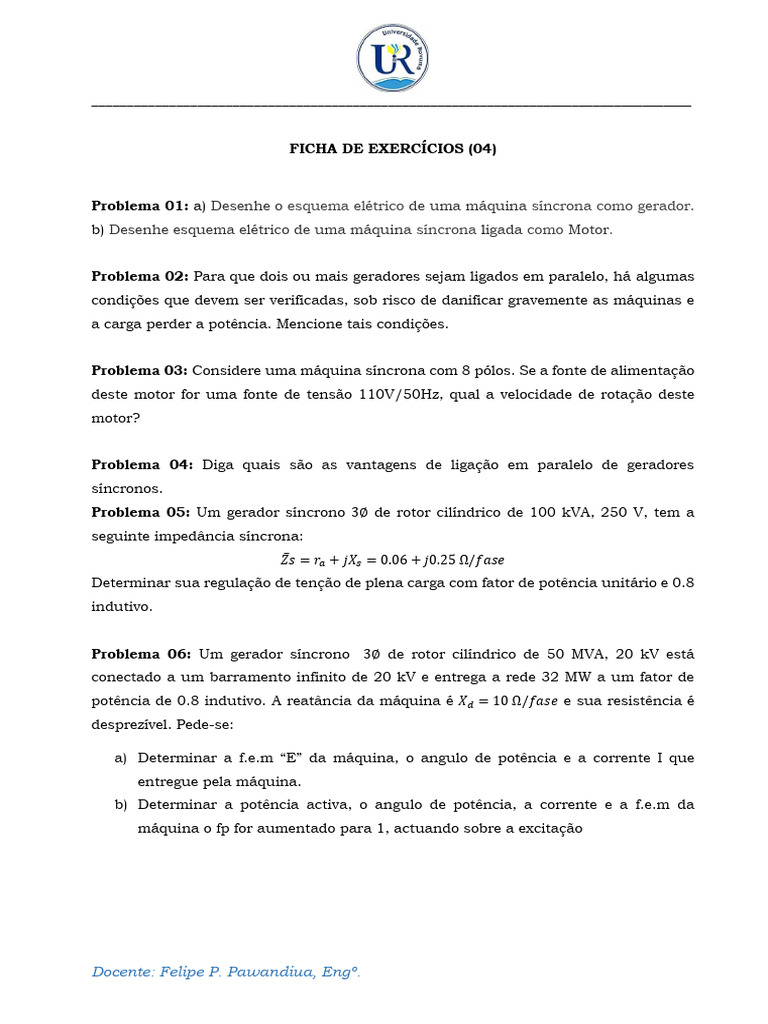

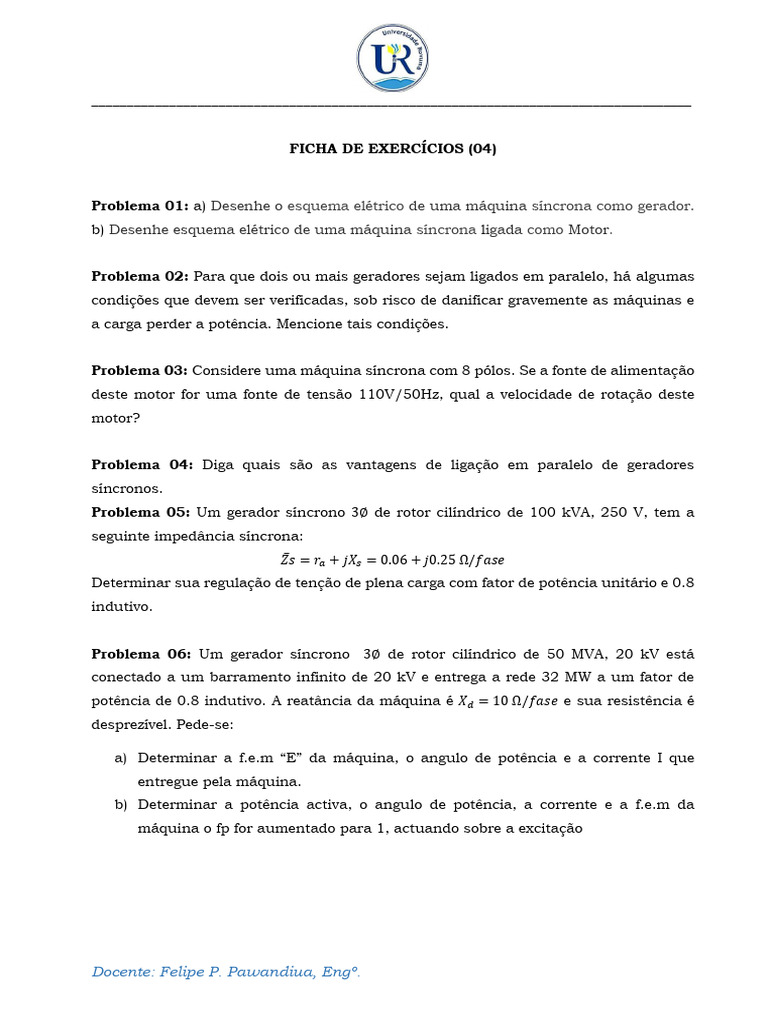

FICHA DE EXERCÍCIOS (04)

Problema 01: a) Desenhe o esquema elétrico de uma máquina síncrona como gerador.
b) Desenhe esquema elétrico de uma máquina síncrona ligada como Motor.

Problema 02: Para que dois ou mais geradores sejam ligados em paralelo, há algumas
condições que devem ser verificadas, sob risco de danificar gravemente as máquinas e
a carga perder a potência. Mencione tais condições.

Problema 03: Considere uma máquina síncrona com 8 pólos. Se a fonte de alimentação
deste motor for uma fonte de tensão 110V/50Hz, qual a velocidade de rotação deste
motor?

Problema 04: Diga quais são as vantagens de ligação em paralelo de geradores

síncronos.
Problema 05: Um gerador síncrono 3∅ de rotor cilíndrico de 100 kVA, 250 V, tem a
seguinte impedância síncrona:
𝑍̅𝑠 = 𝑟𝑎 + 𝑗𝑋𝑠 = 0.06 + 𝑗0.25 Ω/𝑓𝑎𝑠𝑒
Determinar sua regulação de tenção de plena carga com fator de potência unitário e 0.8
indutivo.

Problema 06: Um gerador síncrono 3∅ de rotor cilíndrico de 50 MVA, 20 kV está

conectado a um barramento infinito de 20 kV e entrega a rede 32 MW a um fator de
potência de 0.8 indutivo. A reatância da máquina é 𝑋𝑑 = 10 Ω/𝑓𝑎𝑠𝑒 e sua resistência é
desprezível. Pede-se:

a) Determinar a f.e.m “E” da máquina, o angulo de potência e a corrente I que

entregue pela máquina.
b) Determinar a potência activa, o angulo de potência, a corrente e a f.e.m da
máquina o fp for aumentado para 1, actuando sobre a excitação

Docente: Felipe P. Pawandiua, Engº.

Problema 07: Um motor síncrono de 11kV, conexão estrela, 50 Hz, 6 polos, opera a 1
MVA e fp de 0.9 capacitivo. Se o motor tem uma impedância indutiva 𝑋𝑠 = 120 Ω/fase.

a) Calcular a corrente de armadura, a tensão interna, torque elétrico e a potência

de saída.
b) Calcular a nova corrente de armadura, a tensão interna requerida para operar o
motor a fp de 0.8 indutivo e impulsando a mesma carga mecânica, expressar o
novo valor de 𝐸𝑓 como fração do valor obtido em a).

Problema 08: Um gerador síncrono de polos salientes, 20 kVA, 220 V, trifásico, ligação
estrela, alimenta carga nominal com fator de potência 0.9 adiantado. As reatâncias por
fase são 𝑋𝑑 = 2𝑋𝑞 = 4 Ω. Desprezando a resistência da armadura, determine:

a) O angulo de carga, e
b) A regulação de tensão.

Problema 09: Um gerador síncrono trifásico, polos salientes, 440 V, ligação estrela,
opera com um angulo de carga de 20º enquanto desenvolve uma potência de 36 kW. As
constantes da máquina por fase são 𝑋𝑑 = 2.5𝑋𝑞 = 5 Ω; 𝑅𝑑 é desprezível. Calcule a
regulação de tensão para as condições de operação dadas.

Problema 10: a) Determine a potência desenvolvida pelo gerador do problema 07 e

comprove que ela é igual a potência entregue a carga. b) Quanto de potência
desenvolvida é devido a saliência?

Docente: Felipe P. Pawandiua, Engº.
