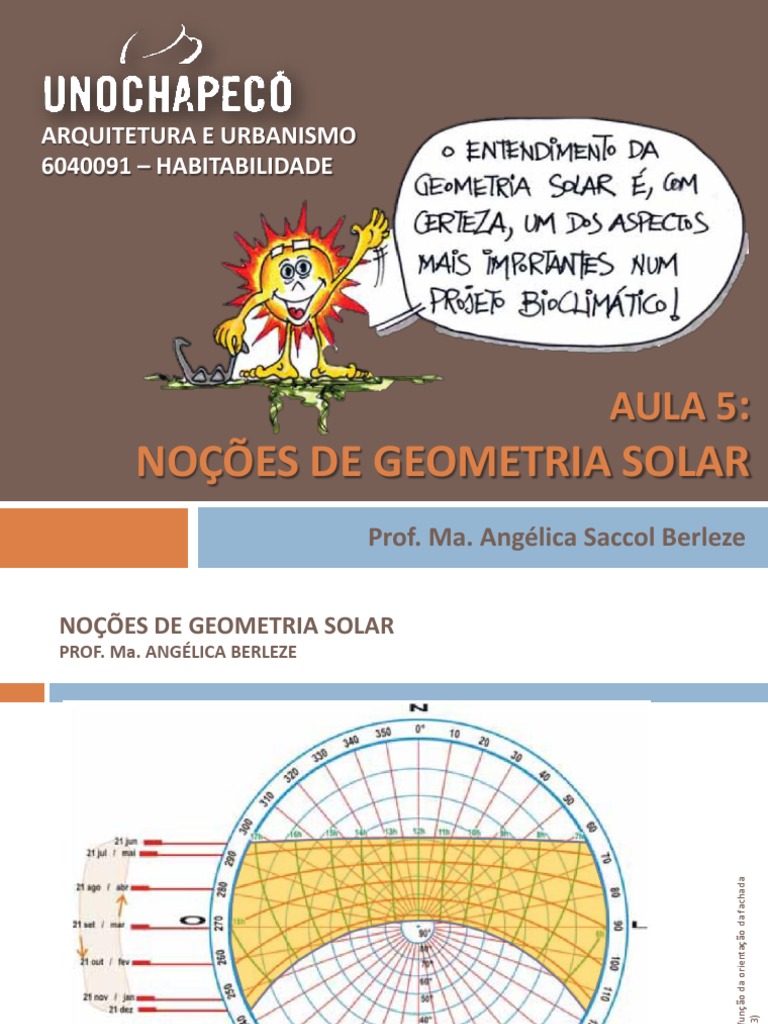

ARQUITETURA E URBANISMO

6040091 – HABITABILIDADE

AULA 5:
NOÇÕES DE GEOMETRIA SOLAR
Prof. Ma. Angélica Saccol Berleze
 PROF. Ma. ANGÉLICA BERLEZE
NOÇÕES DE GEOMETRIA SOLAR

Fig 1 – Trajetória solar em função da orientação da fachada

Fonte: Lamberts et al. (2013)
NOÇÕES DE GEOMETRIA SOLAR
PROF. Ma. ANGÉLICA BERLEZE

insolação desejada

Fig 1 – Trajetória solar em função da orientação da fachada

Sombra desejada

Fachada norte

Fonte: Lamberts et al. (2013)

NOÇÕES DE GEOMETRIA SOLAR
PROF. Ma. ANGÉLICA BERLEZE

Fig 1 – Trajetória solar em função da orientação da fachada

Fachada sul
Sombra insolação
desejada desejada

Fonte: Lamberts et al. (2013)

 PROF. Ma. ANGÉLICA BERLEZE
NOÇÕES DE GEOMETRIA SOLAR

Fachada leste
Sombra
desejada

Fig 1 – Trajetória solar em função da orientação da fachada

Fonte: Lamberts et al. (2013)
 PROF. Ma. ANGÉLICA BERLEZE

Sombra
desejada
NOÇÕES DE GEOMETRIA SOLAR

Fachada oeste

Fig 1 – Trajetória solar em função da orientação da fachada

Fonte: Lamberts et al. (2013)
 PROF. Ma. ANGÉLICA BERLEZE
NOÇÕES DE GEOMETRIA SOLAR

Sombra desejada
insolação desejada

Fig 1 – Trajetória solar em função da orientação da fachada

Fonte: Lamberts et al. (2013)
 NOÇÕES DE GEOMETRIA SOLAR
PROF. Ma. ANGÉLICA BERLEZE

• Transferidor de ângulos

Utilizado para transferir os ângulos de

obstruções, proteções solares, aberturas
etc

O círculo deve ter o mesmo raio da

carta solar e contém linhas radiais e
linhas curvas que representam as
arestas dos elementos analisados

Cada elemento é convertido em duas ou

mais linhas representadas pelos ângulos
α (alfa), β (beta) e c (gama)
Fig 1 – Transferidor de ângulos
Fonte: Lamberts et al. (2013)
 NOÇÕES DE GEOMETRIA SOLAR
PROF. Ma. ANGÉLICA BERLEZE

• Ângulo α (alfa)

Representa o ângulo entre

um elemento horizontal,
paralelo à fachada, e a
aresta inferior da janela

Varia de 0° (linha do
horizonte) até 90° (zênite)

Fig 1 – Traçado do ângulo α no transferidos de ângulos

Fonte: Lamberts et al. (2013)
 NOÇÕES DE GEOMETRIA SOLAR
PROF. Ma. ANGÉLICA BERLEZE

• Ângulo β (beta)

Representa o azimute das

arestas verticais a serem
consideradas

Pode variar de 0° a 360° ou

de 0° a 90° em cada uma dos
quadrantes da carta

Fig 1 – Traçado do ângulo β no transferidos de ângulos

Fonte: Lamberts et al. (2013)
 NOÇÕES DE GEOMETRIA SOLAR
PROF. Ma. ANGÉLICA BERLEZE

• Ângulo γ (gama)

Similar ao α, porém
rotacionado em 90°

Representa o ângulo dos

elementos horizontais e
perpendiculares à fachada

Fig 1 – Traçado do ângulo γ no transferidos de ângulos

Fonte: Lamberts et al. (2013)
Máscara de
sombreamento

Fig 1 - Máscara de sombreamento feita por um edífício

Fonte: Lamberts et al. (2013)
Máscara de penetração solar

Fig 1 - Máscara de penetração solar

Fonte: Lamberts et al. (2013)
ANÁLISE DE PROTEÇÕES SOLARES:
proteção solar horizontal

O ângulo α determina o final

da elemento horizontal
paralelo à fachada

Sempre que a altura solar for

menor que α, haverá
penetração solar no ambiente

Quando a altura solar for

maior que α, a proteção solar
estará bloqueando a insolação
no interior do ambiente
Fig 1 - Máscara de penetração solar
Fonte: Lamberts et al. (2013)
ANÁLISE DE PROTEÇÕES SOLARES:
proteção solar horizontal

O elemento é delimitado por

duas outras linhas também
horizontais, porém
perpendiculares à fachada,
que são determinadas pelo
ângulos γ1 e γ2.

O ângulo é medido entre o

plano horizontal da janela
(peitoril) e a aresta mais
próxima da proteção solar
Fig 1 - Máscara de penetração solar
Fonte: Lamberts et al. (2013)
 proteção solar horizontal
ANÁLISE DE PROTEÇÕES SOLARES:

Fig 1 – Proteção solar horizontal e máscara de sombreamento

Fonte: Lamberts et al. (2013)
ANÁLISE DE PROTEÇÕES SOLARES:
proteção solar vertical

As proteções solares
verticais sombreiam uma
abertura em relação ao
ângulo de azimute

Fig 1 – Proteção solar vertical e máscara de sombreamento

O ângulo β é medido entre
a borda mais externa da

Fonte: Lamberts et al. (2013)

proteção e a lateral oposta
da abertura
ANÁLISE DE PROTEÇÕES SOLARES:
proteção solar vertical

Fig 1 – Proteção solar vertical

Fonte: Lamberts et al. (2013)

A proteção vertical também é limitado pela sua aresta superior,

que é determinado por uma aresta horizontal perpendicular à
fachada, ou seja, um ângulo γ
 proteção solar vertical
ANÁLISE DE PROTEÇÕES SOLARES:

Fig 1 – Proteção solar vertical e máscara de sombreamento

Fonte: Lamberts et al. (2013)
ANÁLISE DE PROTEÇÕES SOLARES:
projeto de brise em função da máscara de sombra

Fig 1 – Definição da máscara de sombreamento

Fonte: Lamberts et al. (2013)
ANÁLISE DE PROTEÇÕES SOLARES:
Brise misto

Considerando α=45°, β=53° e γ=30

- Definir os valores de
A, B e C

- Definir a máscara
de sombreamento

- Sobrepor na carta
solar de acordo com a
orientação para
verificar sua eficiência
ANÁLISE DE PROTEÇÕES SOLARES:
Brise horizontal

- Definir os ângulos α e γ

- Definir a máscara
de sombreamento

- Sobrepor na carta solar de acordo com a

orientação para verificar sua eficiência
ANÁLISE DE PROTEÇÕES SOLARES:
proteção solar mista

Fig 1 – Trajetória solar para Chapecó e transferidor de ângulos

Fonte: SOL-AR 6.2. (2014)
