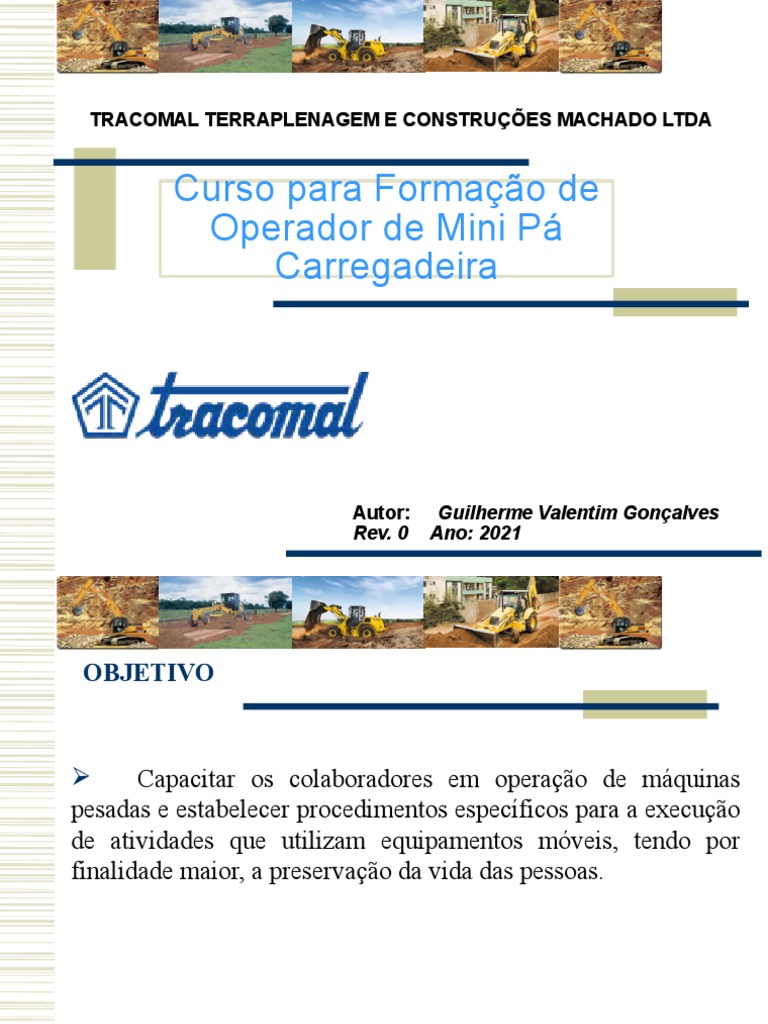

TRACOMAL TERRAPLENAGEM E CONSTRUÇÕES MACHADO LTDA
Curso para Formação de
Operador de Mini Pá
Carregadeira
Autor: Guilherme Valentim Gonçalves
Rev. 0 Ano: 2021
OBJETIVO
Capacitar os colaboradores em operação de máquinas
pesadas e estabelecer procedimentos específicos para a execução
de atividades que utilizam equipamentos móveis, tendo por
finalidade maior, a preservação da vida das pessoas.
O QUE AS EMPRESAS ESPERAM DE NÓS ?
COMPETÊNCIA
FAZER COM
ATITUDE
EFICIÊNCIA
QUERER FAZER
HABILIDADE
SABER FAZER
CONHECIMENTO
SABER
TIPOS DE EQUIPAMENTOS MÓVEIS
TIPOS DE EQUIPAMENTOS MÓVEIS
Trator de esteira
Trator de pneu
Escavadeira
Retroescavadeira
Pá carregadeira
Motoniveladora
Rolo compactador
Caminhão caçamba
Nota: O limite de capacidade para cada equipamento deve ser verificado em cada operação que
for realizada.
- Consultar o manual do fabricante do equipamento, caso não conheça.
TERRAPLANAGEM
Terraplenagem pode ser definida como um processo para
aplanar um terreno. A terraplanagem pode ser realizada em
vários tipos de construção, como estradas, barragens,
terrenos para construção de prédios, ou outro projeto
específico.
Pode-se dividir a Terraplanagem em 6 diferentes atividades.
ESCAVAÇÃO
Nesse processo a terra é escavada e rebaixada a topografia
natural do terreno, deixando-o adequado ao projeto de
construção.
• Escavação com remoção de terra
• Escavação sem remoção de terra
ATERRO
Aterro nada mais é do que deixar o terreno em nível,
utilizando principalmente a terra vermelha, pois tem um
melhor rendimento na compactação do aterro.
COMPACTAÇÃO DO SOLO
Esse processo utiliza um equipamento chamado Rolo
Compactador Pata – ou pé-de-carneiro-, para compactar e
comprimir o solo para deixá-lo mais firme e resistente.
O nível de compactação do solo é calculado por um
engenheiro de solos ou calculista. Também são efetuadas
análises laboratoriais para definir se o solo está ou não apto
para a construção.
TROCA DE SOLO
Quando a consistência do solo não garante o suporte para a
construção, é realizada a troca do solo. Para chegar a essa
conclusão, é feito um estudo de solo. Após a escavação e
remoção do solo, o aterro com compactação é feito para
adequar o terreno ao projeto.
DRENAGEM DE SOLO
Quando existe excesso de umidade no solo, a drenagem é
feita com a criação de canais, em locais estratégicos, para
escoar a água do terreno. Se a fundação é profunda, essa
etapa é ainda mais importante.
PREVENÇÃO DE EROSÃO
Para prevenir o aparecimento de erosão, a técnica mais
utilizada é a criação de curvas de nível, que captam a água
que escorre pela terra e não deixam que ela crie velocidade
e decomponha o solo, abrindo valas. A quantidade de curvas
de nível no terreno dependerá de sua extensão e grau de
inclinação.
OPERAÇÃO
OPERAÇÃO
1. Seu pequeno tamanho e grande capacidade de
manobra permitem que elas operem em espaços
apertados.
2. Seu peso leve permite que sejam rebocadas atrás
deuma picape grande e a ampla gama de ferramentas
de trabalho as tornam muito flexíveis
3. As minicarregadeiras são usadas para escavar e mover
aterros e materiais de construção. Também podem
nivelar o solo, atuar como marteletes hidráulicos e
carregar caminhões
OPERAÇÃO
SIMBOLOGIA
SIMBOLOGIA
FILTRO
SIMBOLOGIA
TEMPERATURA
SIMBOLOGIA
PRESSÃO
SIMBOLOGIA
AR
SIMBOLOGIA
MOTOR
SIMBOLOGIA
LÍQUIDO ARREFECEDOR
SIMBOLOGIA
NÍVEL
SIMBOLOGIA
ÓLEO
SIMBOLOGIA
HIDRÁULICO
SIMBOLOGIA
FILTRO DE ÓLEO DO MOTOR
SIMBOLOGIA
TEMPERATURA DO LÍQUIDO
ARREFECEDOR DO MOTOR
SIMBOLOGIA
TEMPERATURA DO ÓLEO
HIDRÁULICO
SIMBOLOGIA
NÍVEL DO LÍQUIDO
ARREFECEDOR DO MOTOR
SIMBOLOGIA
NÍVEL DO ÓLEO HIDRÁULICO
SIMBOLOGIA
PRESSÃO DO ÓLEO DO MOTOR
SIMBOLOGIA
FILTRO DE AR DO MOTOR
SIMBOLOGIA
NÍVEL DE ALERTA 1
1. Acenderá a luz de alerta ou
indicador entrará na faixa
vermelha
NÍVEL DE ALERTA 2
1. Acenderá a luz de alerta ou
indicador entrará na faixa
vermelha
2. Acenderá a luz de ação
NÍVEL DE ALERTA 3
1. Acenderá a luz de alerta ou
indicador entrará na faixa
vermelha
2. Acenderá a luz de ação
3. Soará o alarme sonoro
4. UTILIZAÇÃO E PREENCHIMENTO DA INSPEÇÃO
DE PRÉ-USO DIÁRIO
REV.:
INSPEÇÃO DE PRÉ-USO DIÁRIO 01
Equipamento: Placa/Código:
Contrato:
Data/Hora:
Horímetro/Kilometragem Inicial: Final: Comunicar ao supervisor quando da ocorrência
ITEM
1
EXECUTAR
Inspeção visual: verificar trincas (chassis, rodas, eixos, molas e implementos),
N/A
de anormalidade no equipamento;
danos, vazamentos, peças faltantes e limpeza geral
2 Óleo do motor: verificar nível e completar se necessário Ao final da jornada de trabalho, o operador
3 Separador de água/óleo: drenar água ou sedimentos
4 Radiador: verificar nível, completar se necessário e limpeza externa
5 Instrumentos e lâmpadas do painel: verificar o funcionamento
deve encaminhar a inspeção de pré-uso diário
6 Sistema hidráulico: verificar nível e completar se necessário
7 Alarme de marcha ré: verificar o funcionamento
para o controlador de manutenção;
8 Pneus/esteiras: verificar estado geral, calibração, folgas e vazamentos
9 Indicador de restrição de ar: verificar e trocar filtro se necessário
Verificar junto ao controlador de manutenção o
10 Coletor de pó: verificar e limpar
11 Sistema de ar do motor: verificar mangueiras, filtros, apertos e vazamentos
local de estacionamento do equipamento e
12 Freio e freio de estacionamento: verificar funcionamento
13 Faróis, lanternas, buzina e giroflex: verificar funcionamento devolver a chave do equipamento bem como
14
Equipamentos de segurança: verificar cintos, macaco, triangulo, chave de roda,
extintor de incêndio, borrachas dos pedais, tacógrafo e documentos garantir que o mesmo esteja devidamente em
Abastecimento (L): H/Km do abastecimento:
Lubrificador: condições segurança.
SITUAÇÃO LIBERAÇÃO
OCORRÊNCIAS F/T/P HORÁRIO
C/NC P/SERVIÇO
O controlador confirma o recebimento da inspeção do dia anterior? Sim Não
Operador: Controlador:
N/A-Normal/Anormal F/T/P-Falha/Trabalhando/Parado C/NC-Corrigido/Não Corrigido
5. DEVERES E OBRIGAÇÕES DO OPERADOR
ORIENTAÇÕES:
Fazer a inspeção de pré-uso antes de iniciar a sua jornada de trabalho;
Verificar nível de água do radiador;
Verificar nível de óleo do motor;
Verificar nível de óleo da transmissão;
Verificar nível de óleo hidráulico;
Verificar estado dos pneus/esteiras;
Verificar painel do equipamento;
Manter equipamento limpo (cabine);
Desligar chave geral a cada parada de operação;
Verificar alarmes de proteção do equipamento;
Utilizar EPI’S apropriados para operação que for executar;
Cumprir a legislação de trânsito existente;
Após o uso do equipamento, sempre estacionar em locais apropriados.
5. DEVERES E OBRIGAÇÕES DO OPERADOR
É PROIBIDO:
Realizar atividades sobre o efeito de álcool, substâncias psicoativas
ou medicamentos que causem distúrbios no sistema nervoso central;
Dar carona;
Deslocar equipamento de esteira por grandes distâncias;
Patinagem de pneus, arrancadas bruscas, freadas violentas;
Operar equipamentos ao qual não está habilitado;
Deixar equipamento em marcha lenta por mais de 5 minutos;
Deixar equipamento funcionando sozinho.
6. DEVERES E OBRIGAÇÕES DO OPERADOR
CRITÉRIOS DE OPERAÇÃO:
Utilizar o equipamento somente os quais o equipamento foi
projetado;
Preparar a área de trabalho antes de iniciar a tarefa (análise prévia
de riscos, sinal sonoro de advertência para pessoas, etc);
Analisar a área de trabalho quanto a risco de acidentes para o
equipamento, operador e outros;
Lembrar sempre que o responsável pelo equipamento é o
profissional (operador).
7. ACIDENTE / INCIDENTE COM EQUIPAMENTO
Comunicar imediatamente ao seu supervisor;
Qualquer anomalia verificada no equipamento a qualquer tempo e
hora deve-se posicioná-lo de forma segura a evitar acidentes e
imediatamente comunicado ao encarregado de área;
O operador deve cumprir a legislação de trânsito existente. O não
cumprimento, o mesmo é responsável perante a legislação vigente;
Em caso de acidente / incidente pessoal ou impessoal o operador
será levado a novo treinamento onde serão analisados causas, custos
e o aprendizado para que o fato não ocorra novamente (isto será
divulgado em DDS para todas as obras da empresa).
7. CONSEQUÊNCIAS DO ACIDENTE / INCIDENTE COM
EQUIPAMENTO
Custo com reparos (peças e mão-de-obra);
Perda de produção;
Perda de faturamento;
Falta de produtividade envolvendo outros equipamentos afins;
Acidentes envolvendo pessoas:
Processo cível;
Perda da capacidade de trabalho;
Redução da renda familiar;
em último caso, perda do seu bem mais valioso que é a VIDA.
8. INSTRUÇÕES DE SEGURANÇA COM EQUIPAMENTO
Utilize equipamentos de proteção individual como
capacete e óculos de segurança, além de outros
equipamentos requeridos pelas condições de
operação.
Examine a disposição geográfica do terreno e o tipo
de solo no local de trabalho para determinar os
pontos potencialmente perigosos e definir a melhor
maneira de operação. Dê prosseguimento ao trabalho
somente após cuidar de todos os aspectos relativos
às segurança nos pontos perigosos.
8. INSTRUÇÕES DE SEGURANÇA COM EQUIPAMENTO
Mantenha pessoas e objetos além do alcance do giro
da máquina. Tenha cuidado com a região ao seu
redor quando estiver operando a máquina
principalmente em locais fechados, onde é maior o
risco de colisão da traseira da máquina com algum
objeto.
Suba e desça da máquina somente pelos locais onde
haja degraus ou alças de apoio.
8. INSTRUÇÕES DE SEGURANÇA COM EQUIPAMENTO
Quando estiver operando a máquina, evite o contato
da lança ou braço com obstáculos acima deles.
O contato da máquina com linhas elétricas pode
causar ferimentos graves ou morte.
9. INSTRUÇÕES DE SEGURANÇA COM EQUIPAMENTO
Não coloque a máquina em movimento a menos que saiba
muito bem como utilizar os pedais “B” de controle de direção
para posicioná-la conforme desejado. Se os motores “A” de
controle de direção estiverem localizados na frente da cabina,
empurre para baixo a parte traseira do pedal para movimentar
a máquina para a frente. Não movimente a máquina nas
proximidades da borda de uma valeta, canal, ou de grandes
escavações. Tenha cuidado ao movimentar a máquina em
locais de área limitada ou sobre solo irregular ou inclinado.
Não utilize a caçamba como um bate-estacas ou para
empilhar materiais empurrando-os. Operações desta
natureza irão danificar a caçamba outros
componentes e implementos dianteiros.
10. INSTRUÇÕES DE SEGURANÇA COM EQUIPAMENTO
Certifique-se que o solo no local de trabalho possui
resistência suficiente para apoiar completamente a
máquina. Quando estiver executando um trabalho
próximo a uma área onde haja escavação, posicione
sua máquina com os motores de movimentação “M”
na traseira da máquina.
Mantenha a área de trabalho nivelada, pois isto fará
com que a eficiência de operação seja aumentada,
permitindo que a máquina se desloque sem
dificuldades. Certifique-se de que o solo na região de
trabalho possui firmeza suficiente para suportar a
máquina.
11. INSTRUÇÕES DE SEGURANÇA COM EQUIPAMENTO
Mantenha a caçamba baixa durante todo o tempo.
Especialmente se estiver trabalhando em uma subida.
Entretanto, mantenha a caçamba longe o suficiente
do solo para evitar obstáculos. Não permita que
ninguém seja transportado no interior da caçamba.
Não conduza a máquina com a caçamba encravada
no solo ou escave utilizando o peso de máquina.
Estas operações fazem com que esforços excessivos
sejam aplicados à máquina, podendo danificá-la.
12. VIDEOS
Acidente com Escavadeira Hidráulica
Algo deu errado
Caterpillar
Escavadeira S90 Saindo do Buraco
Retroescavadeira atolada na lama
Escavadeira
Desvirando a Carreta
Acidente na China - Prédio
Caminhão atropela um cara em cheio trabalhando na
estrada
13. VIDEOS
Carregando uma CAT em um caminhão sem rampa
Caterpillar no trânsito
Acidente Caminhão Betoneira ( Usina VIII )
Acidente Escavadeira Hidráulica (Usina VIII) Vídeo Foto
Vídeos diversos:
14. TESTE
BOA SORTE!!!!!
