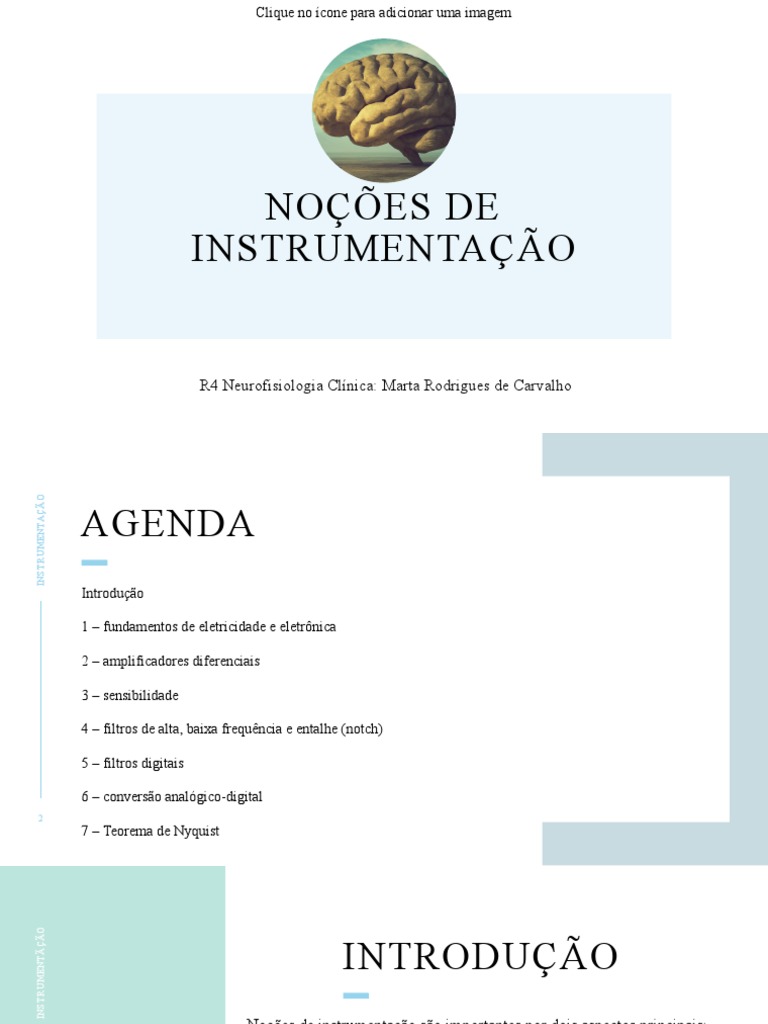

NOÇÕES DE
INSTRUMENTAÇÃO

R4 Neurofisiologia Clínica: Marta Rodrigues de Carvalho

INSTRUM ENTAÇÃO

AGENDA
Introdução

1 – fundamentos de eletricidade e eletrônica

2 – amplificadores diferenciais

3 – sensibilidade

4 – filtros de alta, baixa frequência e entalhe (notch)

5 – filtros digitais

6 – conversão analógico-digital
2
7 – Teorema de Nyquist
INSTRUM ENTÃÇÃO

INTRODUÇÃO
Noções de instrumentação são importantes por dois aspectos principais:

1 - princípios importantes para registrar e representar fielmente a

atividade elétrica cerebral;

2 - identificar e minimizar os perigos elétricos para pacientes

submetidos ao EEG.

Current Practice of Clinical Electroencephalography. 4th edition.

Módulo 1 . Fundamentos da eletricidade. Curso de Apoio à formação em neurofisiologia clínica. SBNC. 2022.
 “ELÉTRICA BÁSICA”
INSTRUM ENTAÇÃO

• Força eletromagnética é força básica mais importante na escala dos sistemas biológicos;

• Cargas elétricas são dicotomizadas em positivas e negativas;

• Lei de Coulomb

Current Practice of Clinical Electroencephalography. 4th edition.

Módulo 1 . Fundamentos da eletricidade. Curso de Apoio à formação em neurofisiologia clínica. SBNC. 2022.
 “ELÉTRICA BÁSICA”
INSTRUM ENTAÇÃO

• Cargas que se movem geram campo magnético e campos magnéticos variados criam
correntes elétricas em condutores (Lei de Faraday);

• Carga elétrica ocorre na forma de múltiplos inteiros da carga fundamental.

Current Practice of Clinical Electroencephalography. 4th edition.

Módulo 1 . Fundamentos da eletricidade. Curso de Apoio à formação em neurofisiologia clínica. SBNC. 2022.
 “ELÉTRICA BÁSICA”
INSTRUM ENTAÇÃO

• Em sistemas biológicos, átomos encontram-se na forma de íons;

• Campo elétrico: força elétrica por unidade de carga.

Current Practice of Clinical Electroencephalography. 4th edition.

Módulo 1 . Fundamentos da eletricidade. Curso de Apoio à formação em neurofisiologia clínica. SBNC. 2022.
 “ELÉTRICA BÁSICA”
INSTRUM ENTAÇÃO

• Potencial elétrico: abreviação de energia potencial e é basicamente um mapa topográfico,

cada ponto representando sua energia potencial (a quantidade de energia necessária para
carregá-lo até lá).

Current Practice of Clinical Electroencephalography. 4th edition.

Módulo 1 . Fundamentos da eletricidade. Curso de Apoio à formação em neurofisiologia clínica. SBNC. 2022.
 COMPONENTES ELÉTRICOS
INSTRUM ENTAÇÃO

F U N D A M E N TA I S

RESISTOR

Current Practice of Clinical Electroencephalography. 4th edition.

Módulo 1 . Fundamentos da eletricidade. Curso de Apoio à formação em neurofisiologia clínica. SBNC. 2022.
INSTRUM ENTAÇÃO

COMPONENTES ELÉTRICOS
F U N D A M E N TA I S

CAPACITOR

Current Practice of Clinical Electroencephalography. 4th edition.

Módulo 1 . Fundamentos da eletricidade. Curso de Apoio à formação em neurofisiologia clínica. SBNC. 2022.
INSTRUM ENTAÇÃO

COMPONENTES ELÉTRICOS
F U N D A M E N TA I S

INDUTOR

Elemento passivo de circuito elétrico

capaz de armazenar energia em campo
magnético;

Pode ser um filtro passa baixa.

10

Current Practice of Clinical Electroencephalography. 4th edition.

Módulo 1 . Fundamentos da eletricidade. Curso de Apoio à formação em neurofisiologia clínica. SBNC. 2022.
 AMPLIFICAÇÃO DIFERENCIAL
INSTRUM ENTAÇÃO

• Medir as voltagens do EEG requer amplificar os sinais;

• As voltagens do EEG são medidas em cada eletrodo em relação a algum eletrodo de referência
escolhido

• A voltagem é a diferença de potencial entre o eletrodo e a referência;

• Para medir essa diferença de voltagem, são empregados tipos específicos de amplificadores, chamados
de amplificadores diferenciais.

12

Current Practice of Clinical Electroencephalography. 4th edition.

Módulo 1 . Fundamentos da eletricidade. Curso de Apoio à formação em neurofisiologia clínica. SBNC. 2022.
 AMPLIFICAÇÃO DIFERENCIAL
INSTRUM ENTAÇÃO

13

Current Practice of Clinical Electroencephalography. 4th edition.

 AMPLIFICAÇÃO DIFERENCIAL
INSTRUM ENTAÇÃO

• A amplitude do sinal EEG é de apenas alguns micro-volts;

• Por ser muito fraco, o sinal está sujeito a ruídos, em especial o

ruído da rede elétrica (50/60Hz);

• Para lidar com isso, o sinal é primeiramente amplificado por um

amplificador instrumental que mede a DDP garantindo que grande
parte dos principais ruídos não entre no sistema, pois o ruído nos
dois canais é basicamente o mesmo;

• Após passar pelo amplificador diferencial, o sinal é amplificado

novamente em duas etapas e passa por um filtro passa-baixa que
minimiza a distorção que pode ocorrer quando o sinal é
14 digitalizado em baixa frequência (efeito de aliasing).
Current Practice of Clinical Electroencephalography. 4th edition.
O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.
 AMPLIFICAÇÃO DIFERENCIAL
É chamado de amplificador diferencial, de modo ou rejeição comum porque
amplifica a DDP entre os dois eletrodos
INSTRUM ENTAÇÃO

Vantagem: amplifica a atividade elétrica fora de fase

A atividade que estiver em fase será cancelada, reduzindo contaminação

com sinais do meio externo

15

Current Practice of Clinical Electroencephalography. 4th edition.

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.
 SENSIBILIDADE
INSTRUM ENTAÇÃO

• A sensibilidade mostra como o amplificador do EEG é capaz de aumentar ou reduzir a amplitude da

atividade elétrica cerebral;

• A amplitude é o tamanho vertical medido da onda elétrica cerebral, ou partindo de sua base até o seu
pico;

• Um exemplo prático: no caso de uma sensibilidade de 10 microvolts/mm, são necessários 10 microvolts

para que a onda tenha uma deflexão de 1 mm no traçado;

• Em geral, a sensibilidade é definida entre 7 e 10 microvolts/mm, considerando que a velocidade de

gravação do registro é de 30 mm/s;

• O fator amplificador ou ganho do amplificador é a capacidade do aparelho de EEG para amplificar a

16 onda.

Current Practice of Clinical Electroencephalography. 4th edition.

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.
 TÍTULO DA

17
INSTRUMENTAÇÃO
 FILTROS DE EEG
INSTRUM ENTAÇÃO

• Fatores biológicos e técnicos dificultam a gravação em frequências extremamente altas e baixas;

• Parte do amplificador: permitem que uma faixa de frequências com variação de 0.1 a 100 Hz seja
registrada;

• Gravação em baixas frequências é difícil devido à polarização do eletrodo e à deriva em amplificadores

e outros eletrônicos;

• A gravação de frequências mais altas é tecnicamente difícil devido à necessidade de taxas de

amostragem mais altas e ruído eletrônico/aleatório.

18

Current Practice of Clinical Electroencephalography. 4th edition.

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.
 FILTROS DE EEG
INSTRUM ENTAÇÃO

• Artefatos relacionados ao movimento e suor, entre outros, se destacam nas baixas frequências;

• Artefato muscular e as amplitudes significativamente mais baixas da atividade de alta frequência são
limitantes;

• Gravações de EEG do couro cabeludo foram limitadas a uma banda de 0,5 a 70 Hz ou 100 Hz;

• Removem faixas extremas;

• Filtros de alta frequência, filtros de baixa frequência e notch filters.

19

Current Practice of Clinical Electroencephalography. 4th edition.

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.
 FILTROS DE EEG
INSTRUM ENTAÇÃO

• Filtros analógicos selecionam faixa de frequência a ser registrada, sistemas digitais de EEG usam
filtragem adicional aplicada ao sinal digitalizado;

• Transição roll-of: quanto mais íngreme o roll-off mais ele se assemelha a um filtro ideal.

20

Current Practice of Clinical Electroencephalography. 4th edition.

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.
 FILTRO DE ALTA FREQUÊNCIA
INSTRUM ENTAÇÃO

• Circuito elétrico no qual a entrada é composta de uma resistência e a

saída, de um capacitor;

• As ondas de frequência alta são retidas pela resistência;

• O filtro de alta permite a passagem de ondas de baixa frequência

(filtro de passa baixa);

• Ao eliminar as frequências altas, esse filtro pode ser muito útil na

redução de artefatos musculares;

• Pode reduzir globalmente as frequências excessivamente altas,

dando lugar a uma atenuação (aliasing) do traçado.
21

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.

 FILTRO DE ALTA FREQUÊNCIA
INSTRUM ENTAÇÃO

22

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.

 FILTRO DE BAIXA FREQUÊNCIA
INSTRUM ENTAÇÃO

• Compreende um circuito elétrico em que a entrada é composta de um

capacitor e a saída de uma resistência;

• As ondas de baixa frequência são retidas pelo capacitor. Portanto, o

filtro de baixa frequência permite a passagem das ondas de alta
frequência (filtro de passa alta);

• É útil quando há movimentos lentos do paciente e/ou artefatos de

sudorese.

23

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.

 FILTRO DE BAIXA FREQUÊNCIA
INSTRUM ENTAÇÃO

24

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.

TÍTULO DA APRESENTAÇÃO

NOTCH FILTER
• Filtro 50 ou 60 Hz;

• Sua função é bloquear a frequência de corrente elétrica

proveniente do ambiente externo, reduzindo os artefatos de
corrente alternada ou artefatos de 50 ou 60 Hz;

• Em condições ideais, esse filtro não deve ser utilizado, mas

é útil em ambientes com outros dispositivos elétricos
capazes de interferir no traçado, como em unidades de
terapia intensiva.

25

O ABC de um registro eletroencefalográfico - Da teoria à prática clínica, 1ª edição, 2016.

26
 PROCESSAMENTO DIGITAL DE SINAIS
INSTRUM ENTAÇÃO

• Processamento de sinais é considerada a transformação ou manipulação das informações que um sinal

contém;

• A maioria dos sinais encontrados na natureza é contínua;

• A diferença entre o processamento de sinais contínuos e discreto, é que o sinal discreto está digitalizado
ou seja, composto por um conjunto de valores, consecutivos, que foram anteriormente amostrados ou
gerados por um dispositivo digital.

27

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Apostilas de engenharia elétrica
 PROCESSAMENTO DIGITAL DE SINAIS
INSTRUM ENTAÇÃO

28

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Apostilas de engenharia elétrica
INSTRUM ENTAÇÃO

P R O C E S S A M E N T O D I G I TA L
DE SINAIS

O que é um sinal?

• Uma quantidade física, variante no

tempo e que transporta informação a
respeito do comportamento de um
sistema

• Em geral, é representado
matematicamente como uma função de
uma ou mais variáveis independentes
(tempo, espaço, etc.)
29

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Apostilas de engenharia elétrica
INSTRUM ENTAÇÃO

P R O C E S S A M E N T O D I G I TA L
DE SINAIS

Sinais de tempo contínuo são classificados por uma

variável independente que pode assumir qualquer valor
dentro de uma faixa contínua do infinito; estes sinais são
chamados de analógicos;

Pode ser em função de outras variáveis, como

temperatura, pressão, etc.

30

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Apostilas de engenharia elétrica
INSTRUM ENTAÇÃO

P R O C E S S A M E N T O D I G I TA L
DE SINAIS

Sinais de tempo discreto são definidos em instantes de

tempos discretos, tn, n ∈ Z. A variável independente
assume valores discretos, provavelmente não enumerável, e
portanto eles são representados por uma sequência de
números;

Os sinais de tempo discreto são em geral, originados

31
através da amostragem do sinal contínuo, cujo intervalo de
amostragem é constante e especificado pelo teorema de
Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Apostilas de engenharia elétrica
 PROCESSAMENTO DIGITAL DE SINAIS
INSTRUM ENTAÇÃO

• Os sinais de tempo discreto apresentam valores definidos somente em determinados instantes do tempo;

• Geralmente eles provêm de sinais (ou funções) no tempo contínuo que são medidos ou gravados em
intervalos de tempo regularmente espaçados;

• Estes sinais assumiram grande importância devido ao desenvolvimento da eletrônica digital e dos
computadores pessoais;

• Por ser impossível introduzir dados contínuos nos computadores digitais, qualquer sinal ou dado
necessita ser representado por um conjunto de números para processamento posterior.

32

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Apostilas de engenharia elétrica
 PROCESSAMENTO DIGITAL DE SINAIS
INSTRUM ENTAÇÃO

• Se pretendermos trabalhar com sinais de tempo discreto, primeiramente devemos amostrar o seu
equivalente de tempo contínuo;

• Na prática a operação de amostragem é executada por um conversor AD (conversor analógico-digital)

que inclui também a quantização das amplitudes das amostras e a digitalização. Assim, a saída do
conversor AD é uma série de valores digitais;

• A operação reversa para a reconstrução de um sinal contínuo a partir de suas amostras é conhecida
como conversão digital analógica (DA).

33

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Apostilas de engenharia elétrica
INSTRUM ENTAÇÃO

P R O C E S S A M E N T O D I G I TA L
DE SINAIS- AMOSTRAGEM

É o processo no qual são armazenados os valores de um

sinal contínuo apenas em instantes discretos de tempo;

Este processo é similar ao que acontece nos filmes de

cinema: tiram-se fotos das cenas a intervalos regulares de
tempo. Estas fotos, quando apresentadas em progressão,
nos dão a sensação de movimento.

34

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Aula sobre priocesssamento AD de sinais - INATEL
Apostilas de engenharia elétrica
INSTRUM ENTAÇÃO

P R O C E S S A M E N T O D I G I TA L
DE SINAIS

A teoria da amostragem é a base matemática para

se obter um sinal x(n) de tempo discreto a partir
Clique no ícone para adicionar uma imagem
de um sinal x(t) de tempo contínuo

35

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Aula sobre priocesssamento AD de sinais - INATEL
Apostilas de engenharia elétrica
 PROCESSAMENTO DIGITAL DE SINAIS
INSTRUM ENTAÇÃO

• Teorema de Nyquist

• O teorema de Nyquist diz que: “a condição para um

sinal íntegro é que a maior frequência no sinal de
entrada de um amostrador analógico/digital de um
sistema deve ser igual ou menor que a metade da
taxa de amostragem”.

• Se esta regra for obedecida na amostragem, o sinal é

amostrado fielmente e sem distorções.

36

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Aula sobre priocesssamento AD de sinais - INATEL
Apostilas de engenharia elétrica
INSTRUM ENTAÇÃO

P R O C E S S A M E N T O D I G I TA L D E S I N A I S -
TRANSFORMADA RÁPIDA DE FOURIER

A Transformada de Fourier é uma variação da Transformada Z, que nos permite analisar as

componentes senoidais de um sinal;

É uma técnica matemática utilizada para transformar sinais de domínio temporal em sinais de
domínio de frequência.

Uma vez que aplicamos a Transformada de Fourier em um sinal, podemos saber quais são os
senos que compõem este sinal e a amplitude de cada um deles;

Assim, para saber se um filtro está funcionando adequadamente ou não, basta realizar uma
transformada de Fourier antes e uma depois.

37

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Aula sobre priocesssamento AD de sinais - INATEL
Apostilas de engenharia elétrica
 PROCESSAMENTO DIGITAL DE SINAIS
INSTRUM ENTAÇÃO

• Filtros digitais

• Um filtro é um sistema que seletivamente modifica a forma de onda de um sinal, sendo na amplitude e/ou na
fase de uma ou mais frequências;

• Um filtro digital é uma rotina matemática implementada em hardware ou software que opera sobre um sinal
discreto, produzindo uma saída discreta que será utilizado a um propósito;

• O termo digital surge do fato de o filtro ser implementado em software ou hardware, ou seja, em meios digitais.

38

Sistema de processamento de sinais biomédicos: filtragem de. sinais de eletroencefalograma. 2009. UFSC.
Aula sobre priocesssamento AD de sinais - INATEL
Apostilas de engenharia elétrica
39
INSTRUM ENTAÇÃO

OBRIGADA
